四寸规格空心铁管三维结构设计

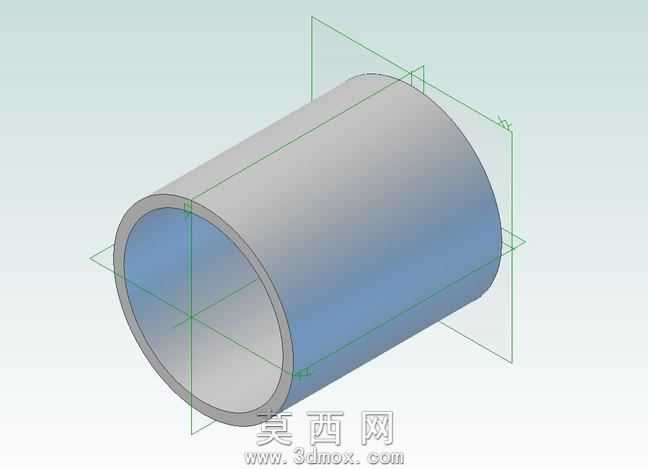

本作品为四寸规格空心铁管的三维参数化设计成果，建模阶段严格遵循机械管路设计的尺寸规范，先以基准轴与基准面搭建定位框架，通过草图绘制精准的同心圆截面，标注匹配四寸公称通径的内外径尺寸，保证管壁厚度均匀一致，再通过拉伸凸台命令生成等径直筒主体，对管体两端的环形端面做微小倒角处理，去除锐边毛刺的同时还原真实铁管的加工细节。材质设置上，为管体外壁赋予哑光灰铸铁材质，调整粗糙度参数还原铸铁表面细微的磨砂质感，内壁设置为略带氧化质感的蓝灰色金属材质，区分内外壁的视觉差异，同时添加环境反射效果让金属材质的厚重感更真实。结构设计上，该铁管为等径直通结构，无变径、弯转或额外连接结构，整体形态规整，可作为管路系统中的基础直通连接件使用，建模过程中保留了完整的特征树与参数关联，修改内外径、长度参数即可快速生成同类型不同规格的铁管模型，具备良好的参数化复用性。渲染阶段采用柔和的工业环境光，搭配基准参考线的半透明显示，清晰呈现管体的圆柱度与同轴度，直观展示空心管件的壁厚分布，模型无破面、无冗余特征，几何精度满足管路装配仿真、工程图导出的使用需求，可直接用于五金管路系统的装配设计、教学演示或方案展示场景，还原了工业常用铁管的真实形态与结构特点。
