多联立式美标电源插座排插结构设计

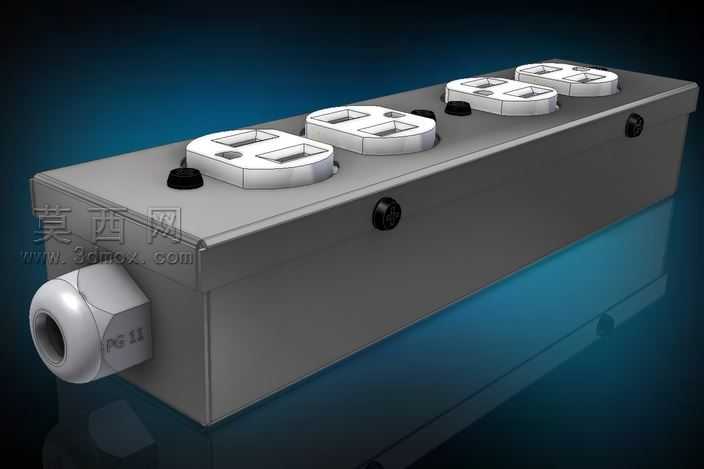

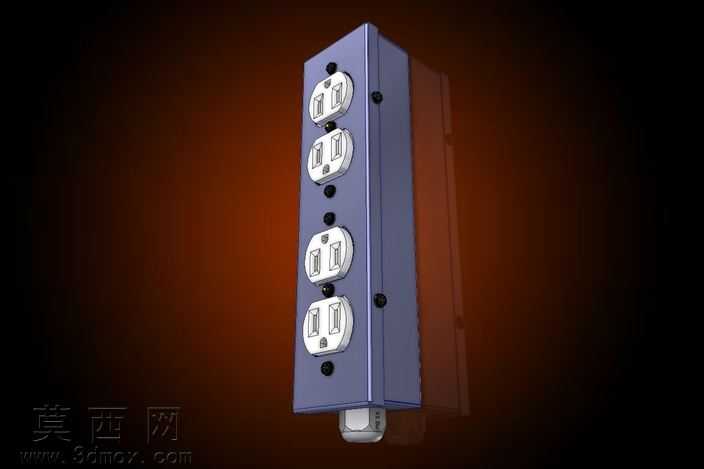

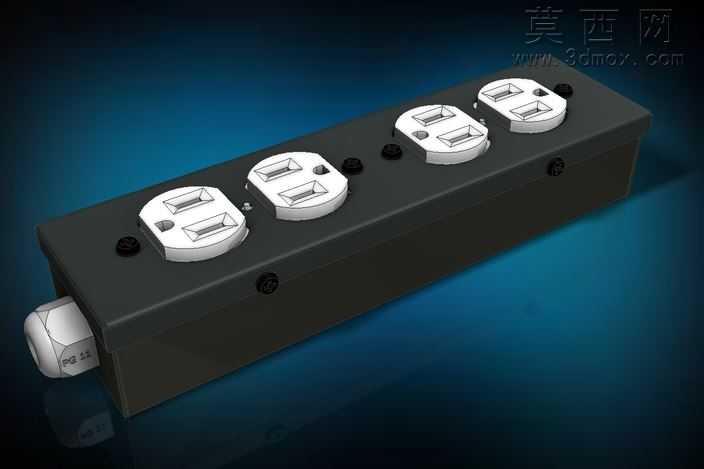

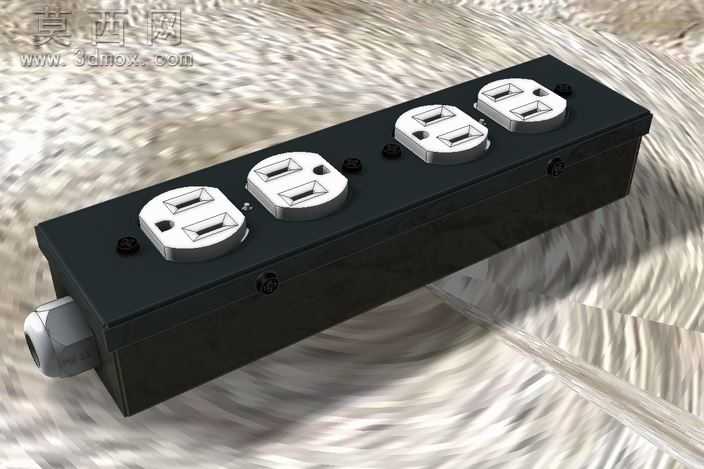

本作品为立式多联美标电源排插的三维结构设计，建模阶段采用自底向上的装配建模思路，首先完成单个美标电源插座模块的特征构建，精准还原美标插座一圆两扁的插孔轮廓、内部铜片卡位结构、模块间的卡扣定位特征，再通过线性阵列配合装配约束完成四个插座模块的纵向排布，确保相邻模块间距符合电工产品安全间隙要求，避免插头插入时出现干涉问题。外壳部分采用拉伸加切除的特征建模方式，构建出长方体立式金属外壳结构，精准还原外壳上的固定螺丝孔位、底部进线口的倒角过渡特征，外壳侧边的安装定位凸台结构也做了精细化还原，保证模型可直接用于后续的结构验证与开模参考。材质渲染阶段，外壳赋予哑光金属蓝的磨砂金属材质，调整材质的粗糙度与金属度参数还原金属外壳的细腻磨砂质感，插座面板部分采用白色阻燃PC塑料材质，调整漫反射与高光参数还原工程塑料的哑光温润质感，固定螺丝赋予黑色氧化金属材质，底部进线口的护套部分采用半透明软胶材质，通过材质区分清晰展现产品不同部件的材质属性。结构设计上采用立式长条排布方案，相较于传统横向排插能够大幅缩减桌面占用空间，四个插座模块纵向排布可同时容纳四个美标插头使用，外壳采用封闭金属结构提升产品的抗摔与屏蔽性能，侧边的固定螺丝采用沉头设计保证外壳表面平整无凸起，底部进线口采用居中设计方便电源线走线固定，整体结构紧凑合理，各部件的装配间隙控制在合理公差范围内，既满足日常使用的结构强度要求，也兼顾了外观的简洁规整。建模过程中对插孔的尺寸精度做了严格校验，确保插孔间距、孔径参数符合美标电源插座的尺寸规范，内部预留的铜片安装空间、接线端子固定位都做了对应结构预留，模型可直接导出用于产品的结构仿真、开模加工参考，也可用于电工产品展示、场景装配素材使用。
