集成电控模块的缆索摄像搭载装置结构

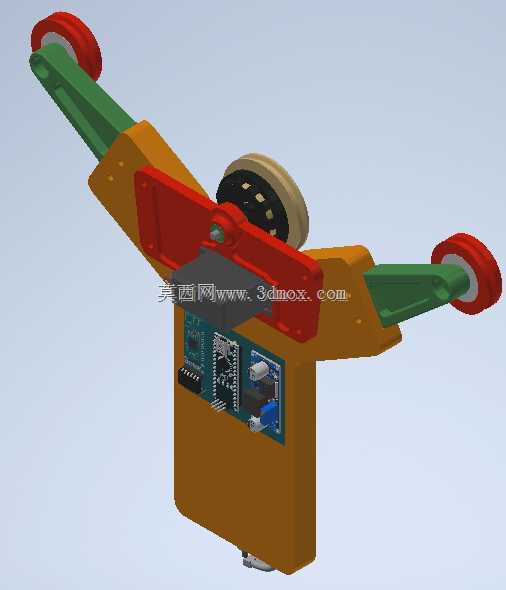

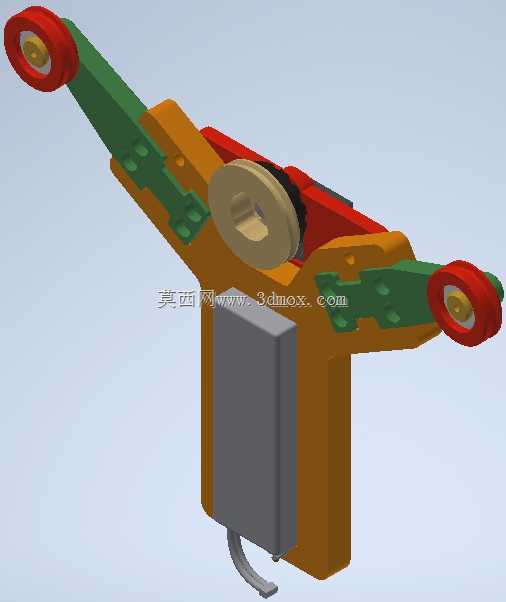

　　这套缆索摄像搭载结构，主要面向户外移动拍摄、高空缆线巡检、运动场景跟拍这类需要沿缆索稳定移动的作业场景，替代人工持握设备完成长距离、高落差、复杂路径下的影像采集工作，解决人工拍摄时走位受限、画面抖动、高危区域无法抵达的实际问题。从结构组成来看，整套装置分为行走支撑、主体承载、电控集成三个核心部分，两侧延伸的臂架末端设置带轮缘的行走轮，轮体采用高摩擦系数的非金属材质，既可以卡在不同直径的缆索上避免滑脱，又能减少行走过程中对缆索表层的磨损，臂架与主体壳体之间采用铰接连接，可根据缆索的倾斜角度自适应调整张紧度，保证行走过程中轮体始终与缆索贴合，不会出现脱轨卡顿的情况。

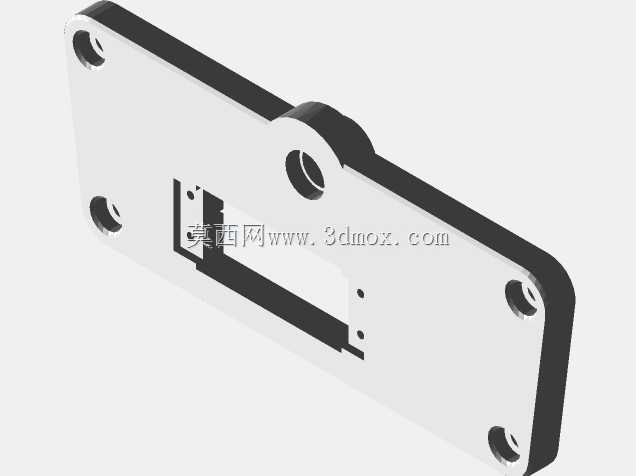

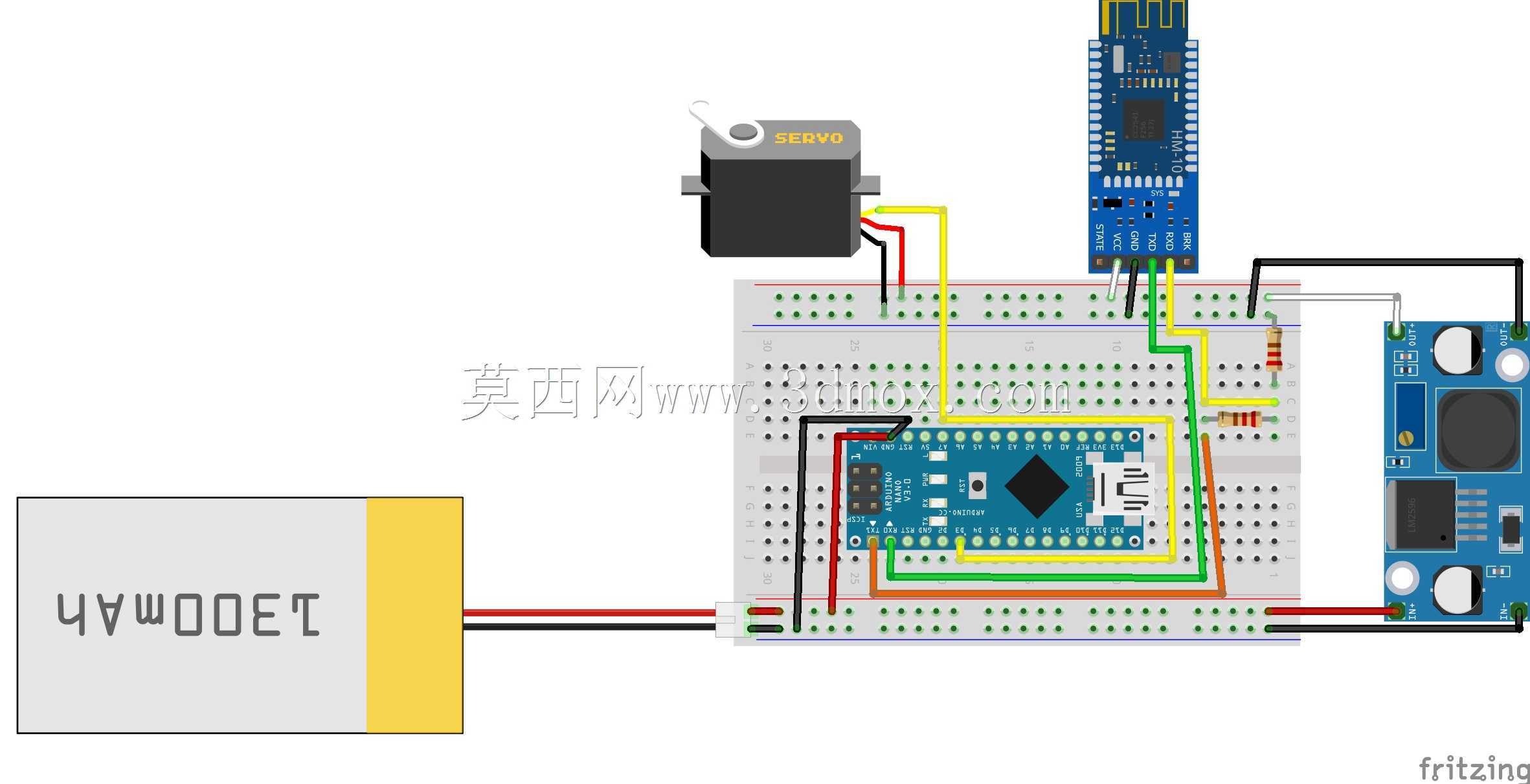

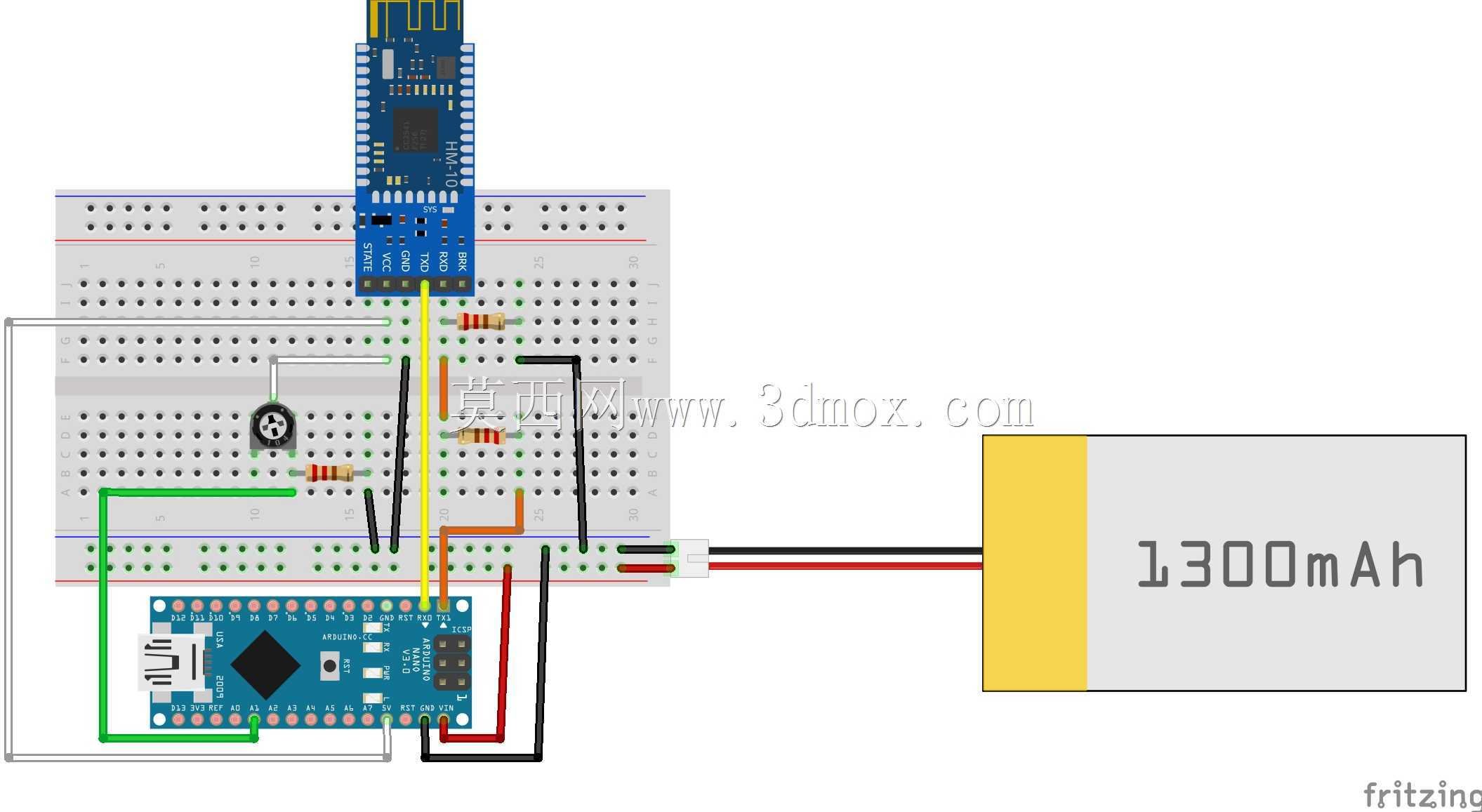

　　主体壳体采用一体化注塑成型的空腔结构，内部预留了电控板、供电模块、信号传输模块的安装位，所有电路板的安装柱都做了加强筋处理，避免装置在缆索上行走时的振动传递到电控元件，导致接线松脱或者元件损坏，壳体侧壁预留了走线槽和接口开孔，有线信号传输线可以通过开孔直接连接内部摄像模块，避免线缆外露在移动过程中被缆索或者周边障碍物勾挂。设计过程中优先考虑了装置的重心匹配，将重量较大的供电模块和电控板布置在壳体下部位置，让整套装置的重心落在行走轮的中心连线下方，即使在倾斜缆索上行走，也能保持自稳状态，不会出现侧翻或者偏转，保证搭载的摄像头始终保持水平拍摄视角。

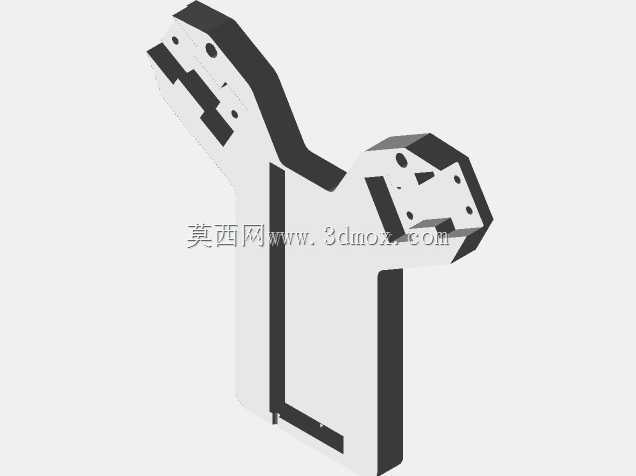

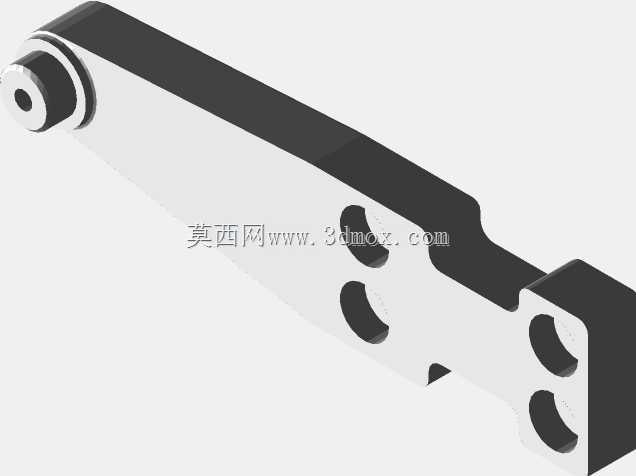

　　两侧臂架的长度经过反复校核，既保证行走轮之间有足够的跨距来提升行走稳定性，又不会因为臂架过长导致整体结构刚性下降，在承受摄像设备和电池的总重量时，臂架的变形量控制在允许范围内，不会出现轮体卡滞的问题。安装边界方面，整套装置的主体壳体宽度控制在常规手持设备的尺寸范围内，两侧臂架展开后最大宽度可适配直径在5mm到15mm之间的各类缆索，包括户外索道、线缆、安全绳等不同承载载体，不需要额外更换配件就能完成适配，壳体底部预留了通用的摄像设备安装螺孔，可以兼容不同型号的运动相机、有线摄像头，不需要额外加工转接件就能完成设备搭载。

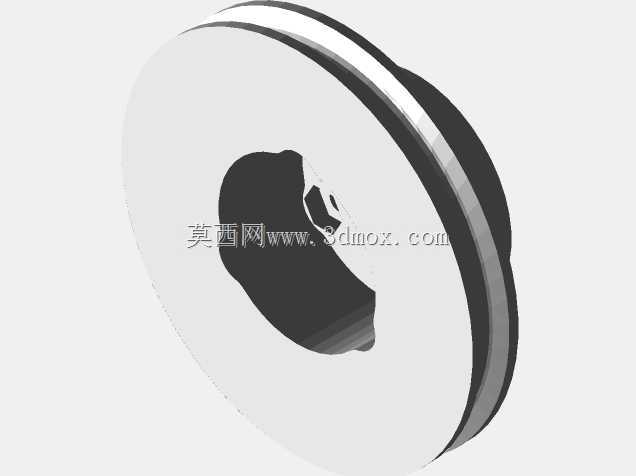

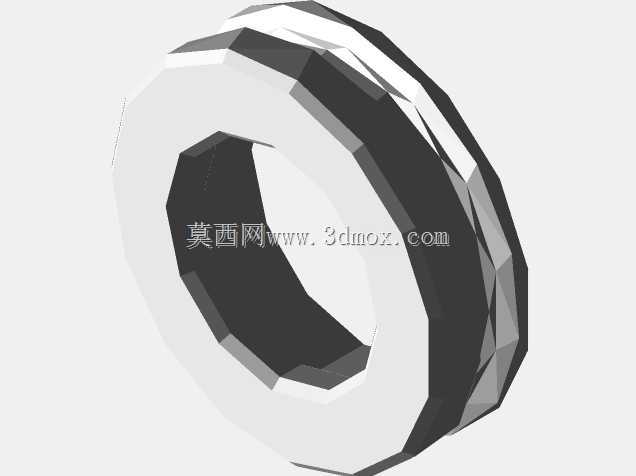

　　行走轮的轮槽做了圆弧过渡处理，和缆索的接触面积更大，单位面积压力更小，长时间行走也不会在缆索表面压出凹痕，轮体内部嵌入了微型轴承，转动阻力小，即使在大坡度缆索上，也能依靠自身重力或者外部牵引顺畅移动，不会出现卡滞。电控部分的布线全部隐藏在壳体内部，只有信号传输接口和充电接口外露，接口位置做了防水挡边设计，户外小雨环境下也能正常使用，不会因为雨水渗入导致电路短路。整套结构没有多余的复杂零件，所有部件都采用快拆式连接，日常维护或者更换配件时不需要专用工具，就能完成臂架、行走轮、壳体的拆分，方便携带到户外作业现场快速组装使用。在实际使用场景中，这类装置可以搭载在景区索道、电力传输缆线、户外高空绳索上，完成沿线的影像记录、设备巡检、运动场景跟拍工作，相比人工拍摄或者无人机拍摄，它的移动路径完全沿缆索布置，不会出现航线偏移，画面稳定性更好，也不受空域限制和信号干扰，适合在狭长路径的拍摄作业中使用。结构设计时还考虑了防坠落需求，壳体顶部预留了安全绳挂点，即使出现行走轮脱开缆索的极端情况，安全绳也能将装置挂在缆索上，不会坠落造成设备损坏或者下方人员受伤。
