多工位流体管路旋转压力接头结构

　　在连续运转的流体输送工况中，固定管路与转动执行端之间的介质输送一直是管路设计的核心难点，这类旋转压力接头正是为解决该类场景的动密封输送需求而设计，常见应用覆盖冶金设备冷却辊通水、工程机械中央回转体通油、包装设备热辊导热油输送、纺织印染设备烘筒蒸汽输送等场景，能够在连接端持续做回转运动的过程中，稳定保持压力介质的密封输送，避免管路随转动端扭转打结、密封面磨损泄漏等问题。

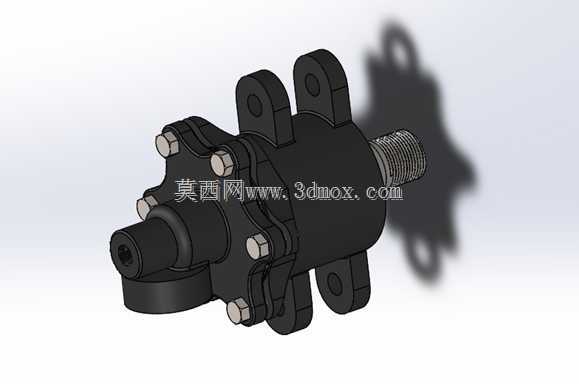

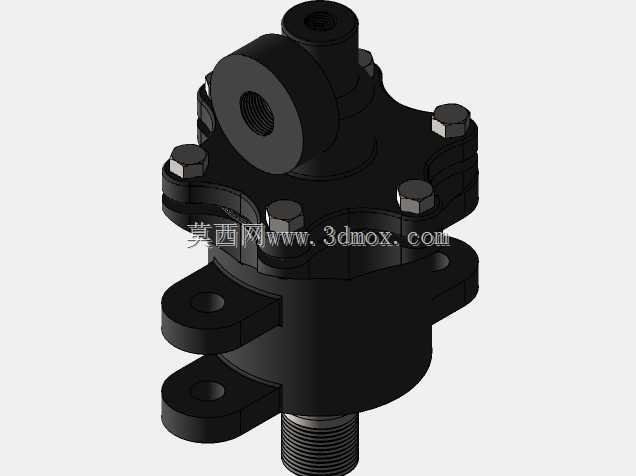

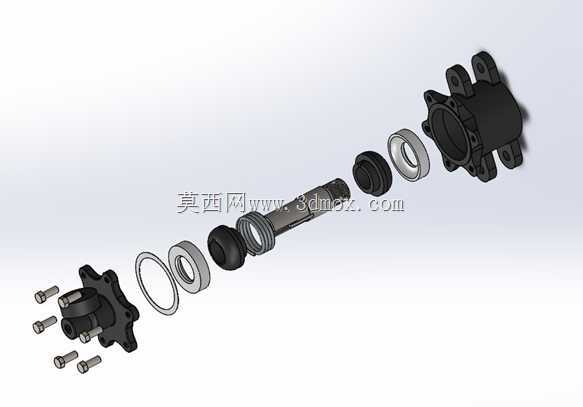

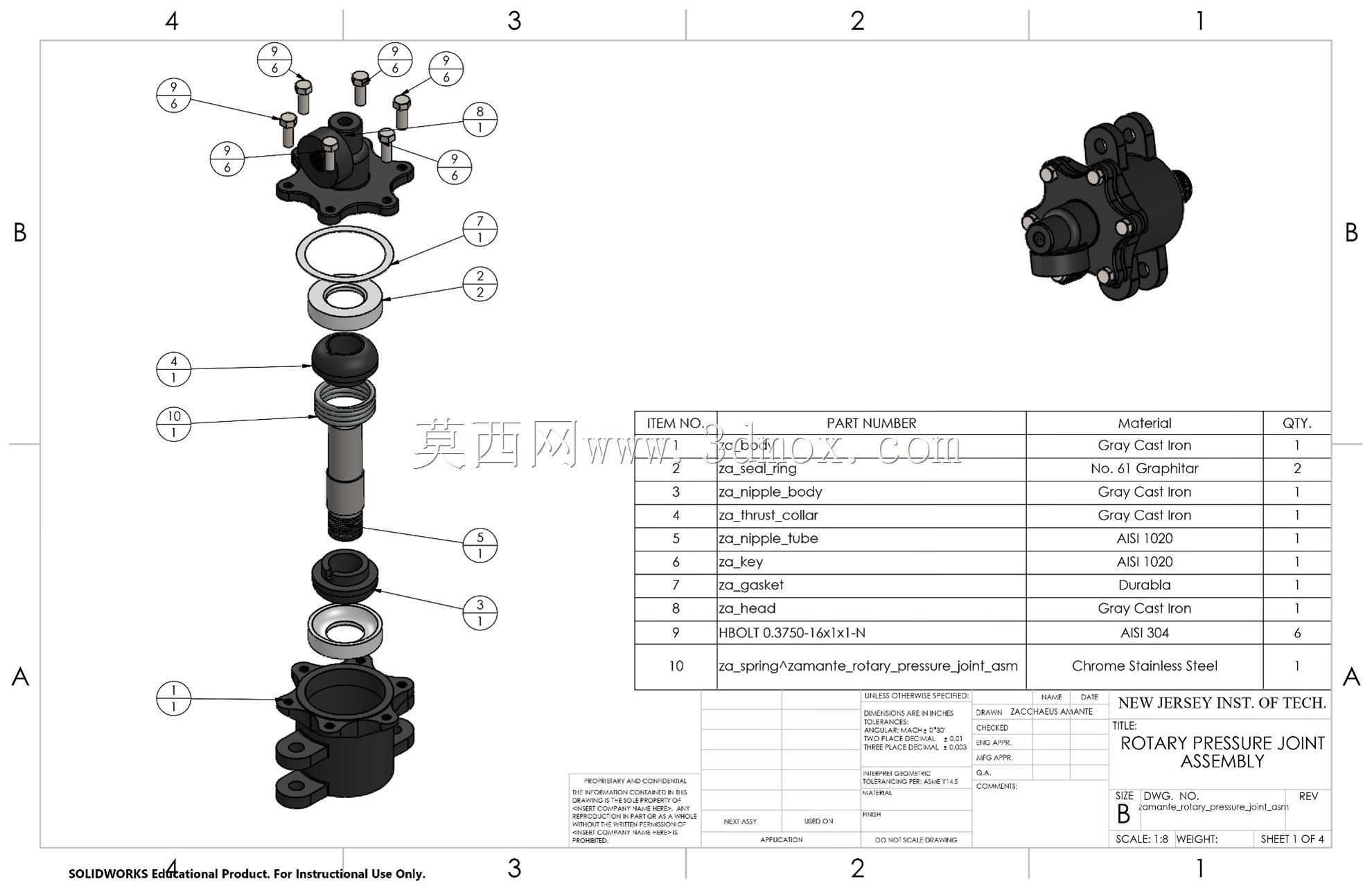

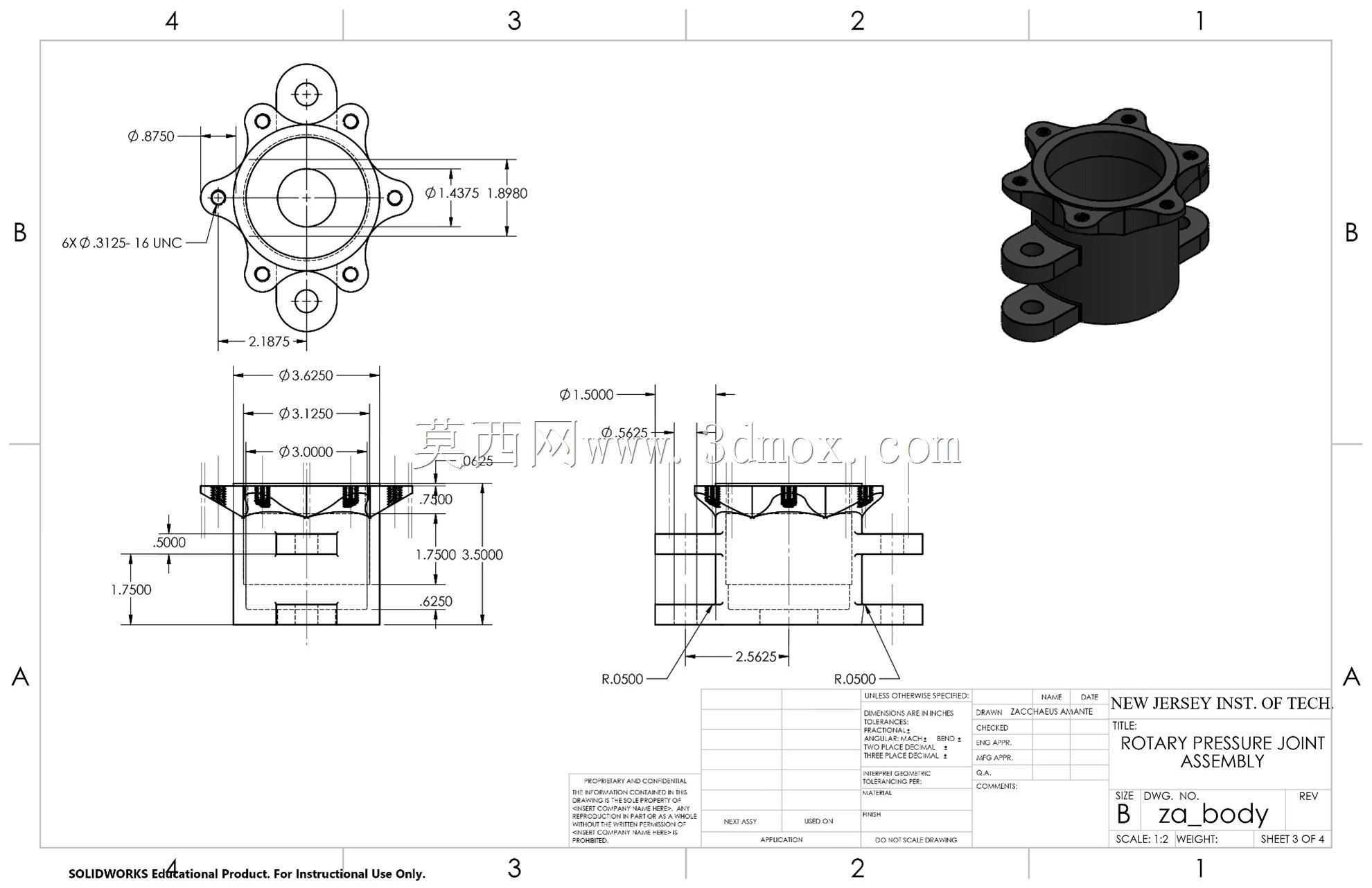

　　从结构功能来看，该接头采用多螺栓紧固的分体式壳体设计，壳体外侧预留的带孔安装耳用于将接头固定端锁紧在设备机架上，保证静止端的安装定位精度，避免工作过程中接头随回转端发生跟转。一端的外螺纹接口用于对接固定侧的压力管路，可适配对应通径的硬管或软管连接，另一端的伸出轴端为回转对接端，可直接与设备的转动辊筒、回转工作台等执行部件连接，内部设置的多道密封结构分别承担不同压力等级下的介质密封作用，可同时兼容通水、通油、通低压蒸汽等多种介质的输送需求，密封结构的压紧力通过周向均匀布置的内六角螺栓进行调节，可根据实际工作压力调整密封预紧量，平衡密封磨损速率与转动阻力矩的关系。

　　设计过程中首先需要明确核心工况边界：根据实际输送介质的工作压力、转速、温度参数确定密封件的材质选型，低压水介质可采用丁腈橡胶密封，高温导热油或蒸汽工况则需要匹配氟橡胶或金属密封结构；其次要核算转动端的径向与轴向跳动量，接头内部的密封配合面需要预留足够的浮动补偿量，避免安装同轴度误差导致密封件偏磨，缩短使用寿命。安装耳的孔位间距、螺纹接口的通径与螺距、回转端的配合轴径都需要匹配对应设备的安装边界，安装时需要保证固定端与回转端的同轴度误差控制在允许范围内，管路连接时避免给接头施加额外的径向偏载，否则会加速内部轴承与密封件的磨损。

　　该类接头的核心设计要点在于动密封结构的可靠性与转动阻力的平衡，周向均匀布置的螺栓不仅起到壳体连接的作用，还能为密封件提供均匀的轴向压紧力，避免局部压力过大导致密封件过早磨损，或是压力不足导致介质泄漏。壳体外部的加强筋结构在不增加整体壁厚的前提下提升了壳体的承压能力，可承受管路内的压力波动与水锤冲击，避免壳体在长期压力循环下出现变形开裂。回转端的外螺纹采用标准管螺纹设计，可直接与行业通用的管路配件对接，无需额外加工转换接头，降低现场安装的适配成本。在实际选型应用中，需要根据设备的回转转速、介质压力、通径流量匹配对应规格的接头，同时要预留足够的安装维护空间，方便后期定期更换磨损的密封件，延长接头整体使用寿命。
