NAO人形机器人胸部安装支架结构设计

　　这款胸部安装支架是面向NAO人形机器人开发的配套结构件，主要服务于人形机器人的科研教学、二次开发场景，适配高校机器人实验室、科创团队对NAO机器人进行功能拓展、外设挂载的实际需求。在实际的机器人研发与教学场景中，很多团队需要在NAO机器人胸部位置加装视觉模块、传感组件、小型运算单元或是交互外设，原厂结构并未预留通用的扩展安装位，直接粘接或捆扎固定不仅会破坏机器人原有外观，还容易在机器人动作过程中出现外设移位、脱落的问题，甚至干扰机器人胸部关节的正常活动，这款支架就是为解决这类扩展安装痛点设计的。

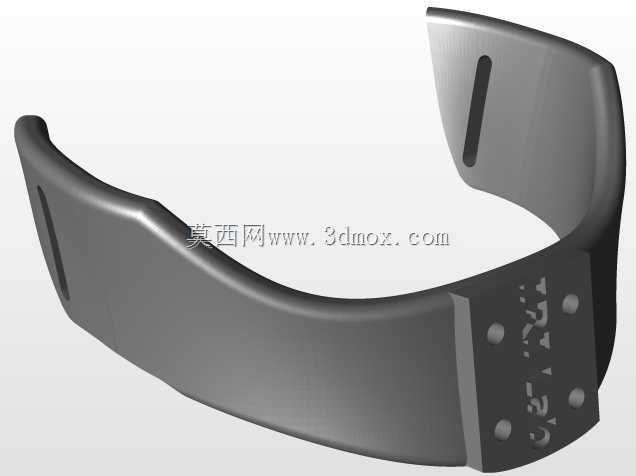

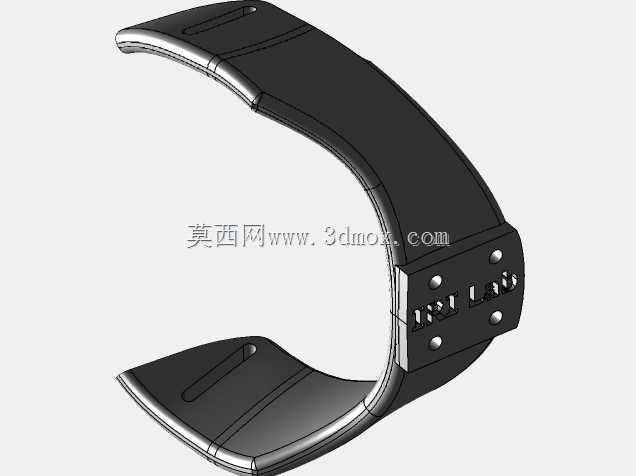

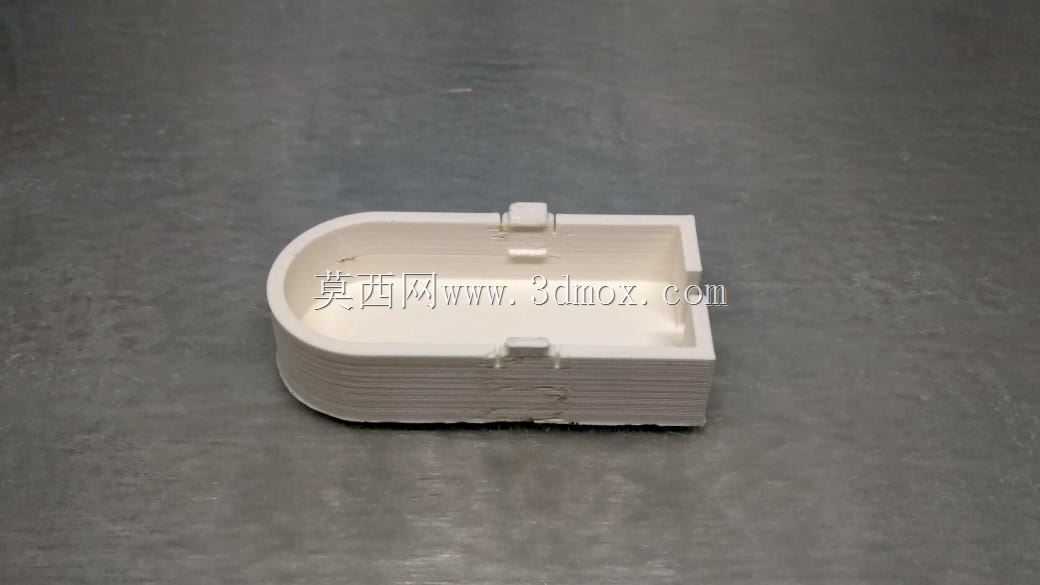

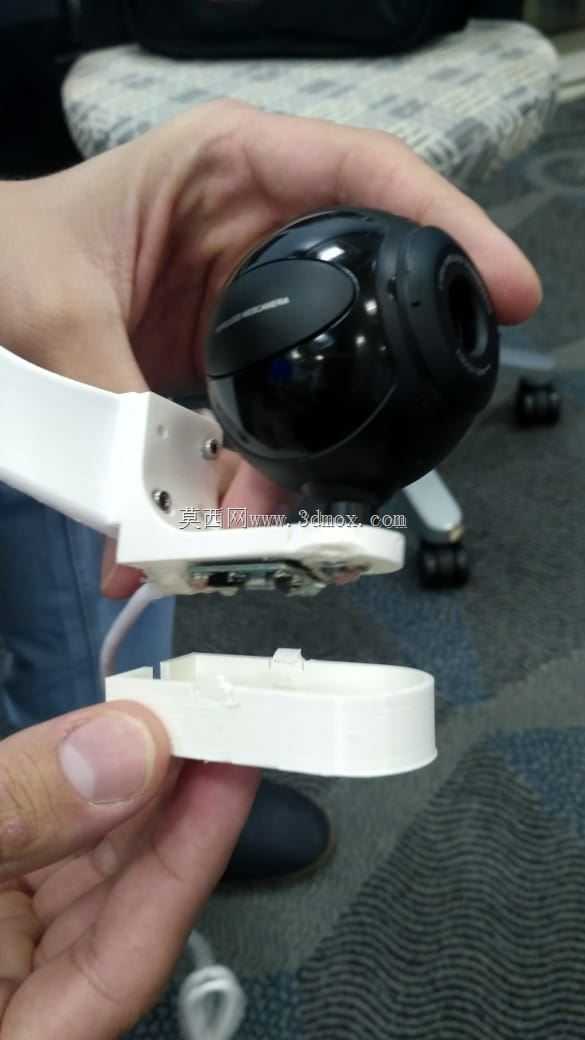

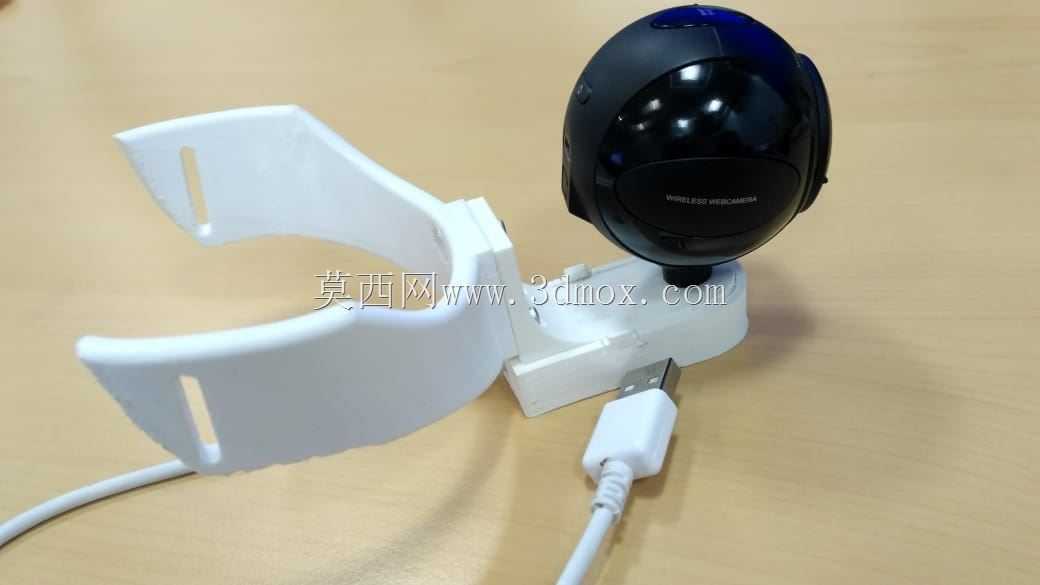

　　从结构功能来看，支架整体采用贴合NAO机器人胸部曲面的弧形构型，内侧弧度完全匹配机器人胸架的外轮廓曲面，安装后可以和原有壳体完全贴合，不会出现局部凸起、缝隙不均的问题，不会破坏机器人原有外形的整体性。支架一侧设置了带多组安装孔位的固定平面，孔位按照通用小型外设的安装间距做了适配，既可以通过螺丝直接固定标准尺寸的传感模块、控制板卡，也可以配合扎带、魔术贴固定非标准尺寸的拓展组件，固定区域的孔位做了沉头处理，螺丝锁紧后不会突出支架表面，避免剐蹭机器人外壳或是外接设备。支架两端的弧形延伸段做了收边处理，边缘全部做了圆角过渡，没有尖锐棱角，安装和拆卸过程中不会划伤机器人的塑料外壳，也不会在机器人做肢体动作时剐蹭到周边的结构件。

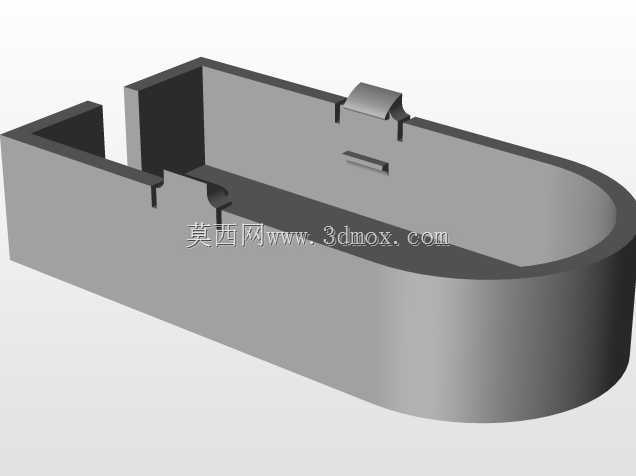

　　从设计思路上，这款支架优先保证安装的可靠性与运动兼容性，在建模阶段就完全参照NAO机器人胸部的原始三维数模做曲面拟合，确保支架和胸架的贴合面间隙控制在0.2mm以内，安装时不需要对机器人原有结构做任何打孔、切削改造，直接利用胸部原有壳体的装配间隙配合卡扣或是少量双面胶即可完成固定，不会对机器人原厂结构造成不可逆的破坏。支架的厚度做了针对性优化，在保证结构强度的前提下尽可能做薄，整体厚度控制在2mm左右，安装后不会过度增加机器人胸部的整体厚度，避免机器人在做手臂前摆、胸部俯仰动作时出现运动干涉。考虑到不同用户的拓展需求，支架的固定平面预留了足够的拓展空间，用户可以根据自身的安装需求在平面上额外加工孔位，不会因为支架本身结构过于紧凑而限制拓展可能性。在安装边界方面，支架整体的包覆范围仅覆盖胸部上半部分的平整区域，不会遮挡机器人胸部原有的扬声器、按键或是接口位置，安装后机器人原有功能的使用完全不受影响。支架的重量控制在15g以内，不会给机器人的胸部关节增加额外的负载，避免长期挂载后出现关节舵机负载过大、定位精度下降的问题。

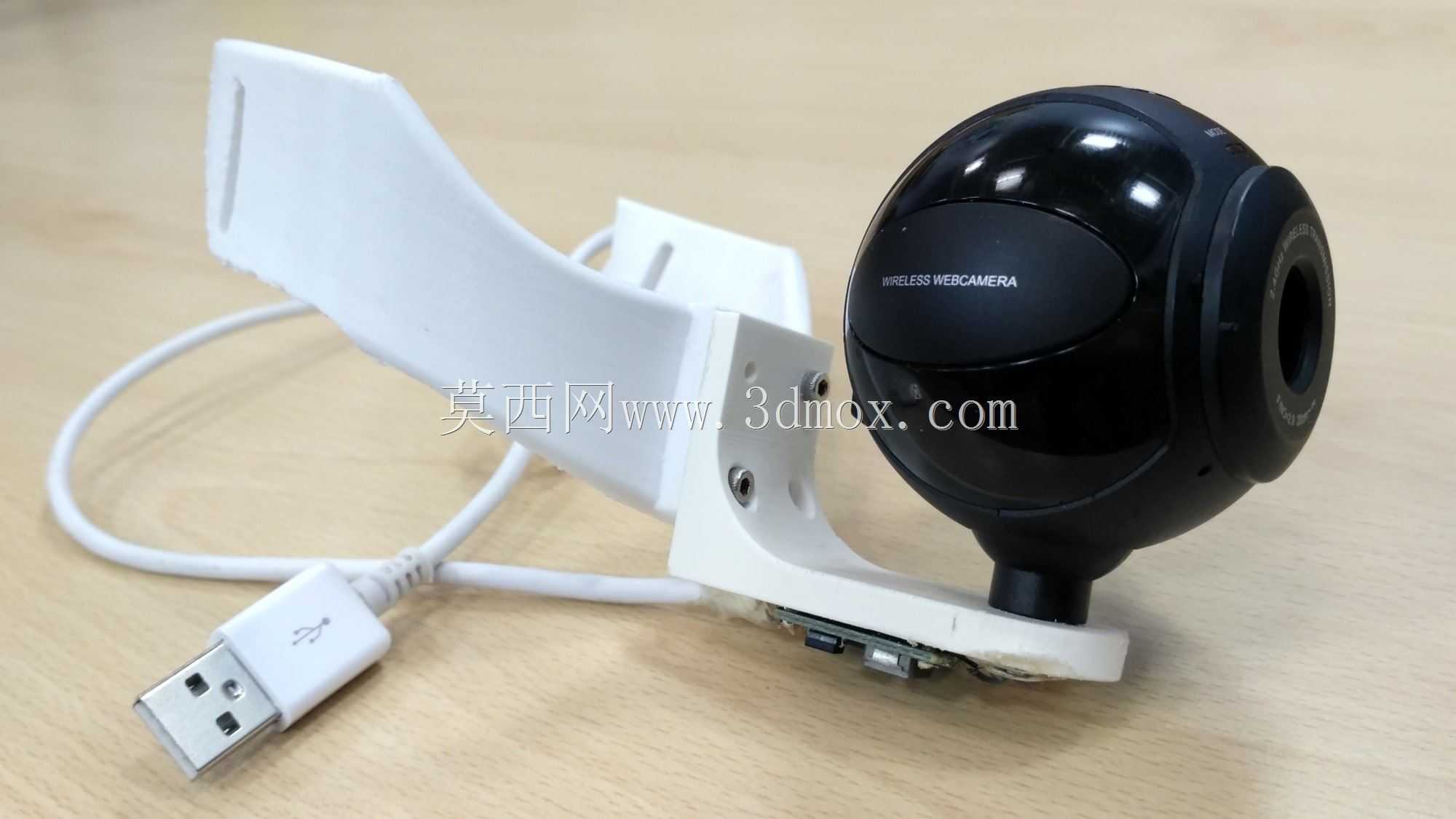

　　材质适配方面，这款结构件既可以采用光固化3D打印制作小批量测试样件，也可以通过注塑工艺批量生产，结构本身没有倒扣、薄壁等不利于加工的特征，打印或注塑过程中不容易出现翘曲、缺料等问题，普通的FDM3D打印机也可以顺利完成制作，不需要额外添加支撑结构，后期处理难度低。在实际使用过程中，这款支架可以承载最大100g的外接设备，完全满足常规的小型传感器、迷你摄像头、微型控制板的挂载需求，固定后的设备在机器人行走、转身、做肢体动作时都能保持稳定，不会出现晃动移位的情况。对于从事NAO机器人二次开发的团队来说，这款支架不需要复杂的安装调试，拿到成品后直接对位贴合即可完成固定，不需要反复调整位置，能够大幅缩短外设改装的周期，避免因为自制支架尺寸不匹配、曲面不贴合导致的反复返工问题。支架的弧形结构在设计时还考虑了受力分布，挂载设备后的重量会均匀分散到整个胸部贴合面，不会出现局部应力集中压坏机器人原有塑料外壳的问题，长期使用也不会在外壳上留下压痕。
