FRC赛事竞技用双立柱升降作业机器人结构

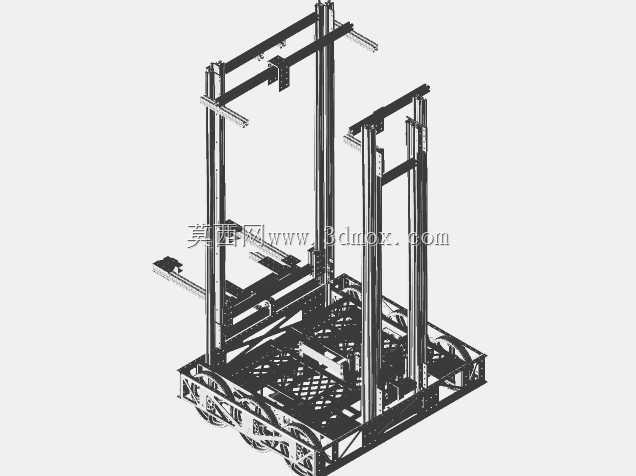

　　该款竞技类作业机器人采用双立柱独立升降框架布局，底部为镂空格栅式承载底盘，整体框架以标准工业铝型材为主要搭建基材，兼顾结构强度与装配调试的便捷性，适配赛事场景下快速改装、快速调整作业参数的实际需求。从实际应用场景来看，这类设备主要服务于青少年工程实践竞技赛事，需要在限定的场地边界内完成物料拾取、抬升投放、定点对位等系列作业动作，对结构的动作响应速度、负载稳定性、动作行程冗余度都有明确的工程要求。

　　从功能特性层面拆解，设备的双立柱升降模组采用独立导向结构，每根立柱配套线性导轨作为运动导向副，配合同步带或者链条传动实现升降滑台的上下往复动作，两套升降机构可根据作业需求独立控制行程，也可同步抬升实现大尺寸物料的平稳托举，适配不同规格、不同摆放位置的作业对象。底部底盘采用镂空式焊接框架搭配防滑行走轮组，框架内部预留了动力单元、控制模块、电源组件的安装空间，格栅式的底板设计既可以降低整体设备自重，也能快速排查线路故障、清理作业过程中落入框架内的杂物，同时为行走驱动轮、转向机构预留了足够的安装调整余量。

　　设计思路上，整体结构采用模块化拆分逻辑，底部行走底盘、立柱升降单元、顶部作业挂载端均采用快拆式连接结构，不需要复杂的专用工装即可完成模块的更换与调试，适配赛事过程中快速调整作业策略、更换作业末端的需求。立柱部分的型材连接采用角件加螺栓的锁紧方式，相比焊接结构具备更高的调整自由度，可根据实际测试的升降顺畅度微调立柱的平行度，避免导向副出现卡滞、偏磨的问题。升降滑台的挂载面预留了多组标准安装孔位，可根据作业需求加装夹爪、推板、托举平台等不同的作业末端，不需要对主框架进行二次打孔加工。

　　从安装边界与尺寸适配角度来看，设备整体外轮廓严格匹配赛事规则的尺寸限定要求，双立柱的横向间距经过反复校核，既保证升降过程的结构稳定性，避免抬升负载时出现框架侧倾，也不会超出场地通行的宽度限制；升降行程的设计覆盖了赛事作业的最高投放点位与最低拾取点位，行程上下端均设置了硬限位缓冲结构，避免超程运行导致的结构损坏或者传动件脱开。底盘的轮组布局采用对称式设计，重心落在底盘的几何中心附近，即使抬升最大额定负载时，整体重心偏移量也控制在稳定支撑面范围内，不会出现行进过程侧翻、急停时负载晃动过大的问题。

　　在动力传输的布局上，驱动电机均安装在底盘框架的低位区域，进一步降低整体重心高度，升降传动的动力输出端通过联轴器直接连接传动主轴，减少中间传动环节的动力损耗，同时也降低了传动结构的故障概率。布线方面所有动力线路、信号线路均沿铝型材的内置槽位排布，通过线卡固定在框架内侧，避免设备运动过程中线路剐蹭到外部结构或者场地障碍物，线路的接插件均采用带锁止结构的型号，防止行进振动导致接插件松脱引发设备故障。

　　这类结构的设计逻辑同样可以迁移到工业场景的轻型堆垛、物料转运设备开发中，其模块化搭建思路、重心控制方法、导向副的调校逻辑，都能为轻型自动化作业设备的结构设计提供参考，尤其是在需要快速迭代、快速调整功能的非标自动化场景下，这种铝型材搭建的模块化框架结构，能大幅缩短设计加工周期，降低调试改造成本。
