便携式赤道式日晷计时装置结构设计

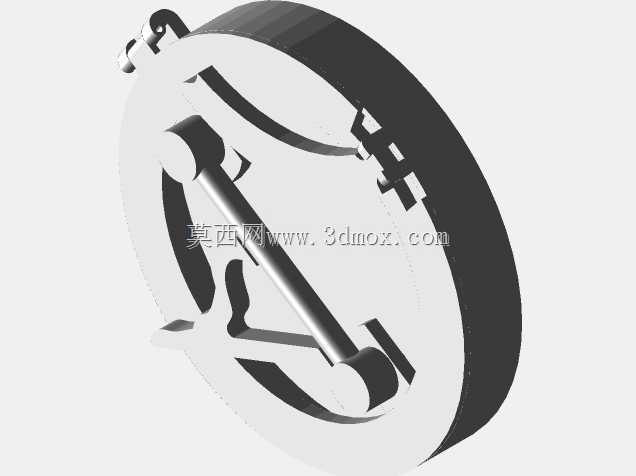

　　这款日晷结构采用一体式环形基座设计，整体为扁平圆盘形态，主体外轮廓直径控制在120mm范围内，基座厚度12mm，边缘做R2圆角过渡，既避免尖锐棱角划伤，也能在户外携带时减少磕碰形变。核心晷针采用两端轴接结构，分别固定在环形基座的两个对称凸台位置，凸台与基座为一体化成型结构，凸台厚度比基座厚4mm，预留直径3mm的轴孔与晷针两端的轴段配合，轴段与孔的配合公差选H8/g7，保证晷针可以绕轴转动调整角度，适配不同使用地区的纬度，调整到位后依靠轴孔间的阻尼保持角度固定，无需额外锁紧结构，简化整体零件数量。

　　从实际使用场景来看，这类便携日晷多用于科普教学演示、户外露营场景下的粗略计时，也可作为传统计时文化的文创摆件使用。不同于固定式大型赤道日晷，这款结构没有厚重的石质基座，整体采用轻量化设计，所有零件无冗余突出结构，环形基座内侧做镂空处理，既减轻整体重量，也能让阳光直接穿过镂空区域投射晷针影子，避免实体盘面遮挡导致的影子边界模糊问题。

　　设计过程中优先考虑了投影辨识度的问题，晷针选用直径4mm的圆柱杆件，表面做哑光发黑处理，减少阳光在杆件表面的反光，让投射的阴影边界更清晰，便于读取刻度。环形基座的内侧平面上蚀刻有均匀分布的时辰刻度线，刻度线深度0.2mm，填充哑光白色涂层，在金属或树脂材质的基座上形成明显色差，即使在光线斜射的清晨或傍晚也能清晰辨识刻度位置。

　　安装使用时不需要额外固定底座，只需将环形基座水平放置，调整晷针倾斜角度至与当地纬度数值一致，让晷针指向北极星方向即可正常工作。结构的安装边界要求极低，只要是平整的水平面都可放置，整体重量控制在150g以内，可直接放入随身口袋携带，不会占用过多收纳空间。基座外侧设计有一体化的挂扣结构，挂扣位置做加厚处理，厚度达到8mm，预留直径5mm的挂孔，可穿挂绳挂在背包外侧作为装饰，同时兼顾使用便利性。

　　结构细节上，环形基座的开合位置设计有两个对称的卡扣结构，卡扣为弹性悬臂式设计，悬臂厚度1.5mm，卡扣配合面做15度导向斜角，不需要额外工具即可手动扣合或打开，打开状态下晷针可以完全收纳进环形基座的内侧空腔内，收纳后整体外轮廓没有突出部件，避免携带过程中晷针被挤压弯折。卡扣的锁紧力经过反复验证，正常携带晃动时不会自行松脱，需要施加5N以上的按压力才能打开，兼顾可靠性和操作便利性。

　　从功能实现逻辑来看，这款结构完全依靠太阳投影的几何原理计时，没有任何电子元器件，不存在电池耗尽、电路故障的问题，只要在有阳光直射的户外环境即可正常使用。设计时特意规避了传统日晷需要固定安装、无法移动的缺陷，将所有功能部件整合到单一环形结构内，零件总数仅为3件：环形基座、晷针、卡扣弹片，加工难度极低，不管是采用3D打印制作手板，还是采用金属冲压、注塑批量生产，都能快速实现量产，装配过程不需要螺丝、胶水等额外连接件，依靠零件自身的卡扣和轴接结构即可完成总装，装配工时可控制在10秒以内。

　　在投影精度控制上，刻度线的排布严格按照赤道式日晷的投影几何关系计算，每一个时辰刻度对应的圆心角为15度，对应太阳每小时转过的角度，晷针的旋转轴与基座平面的夹角调整范围覆盖0到60度，可适配国内绝大多数地区的纬度使用需求，调整角度时基座外侧蚀刻有纬度刻度线，可直接对照刻度调整晷针角度，不需要额外计算，降低普通用户的使用门槛。
