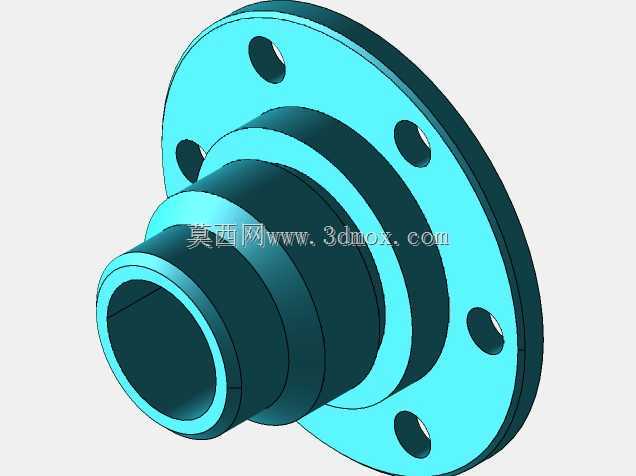

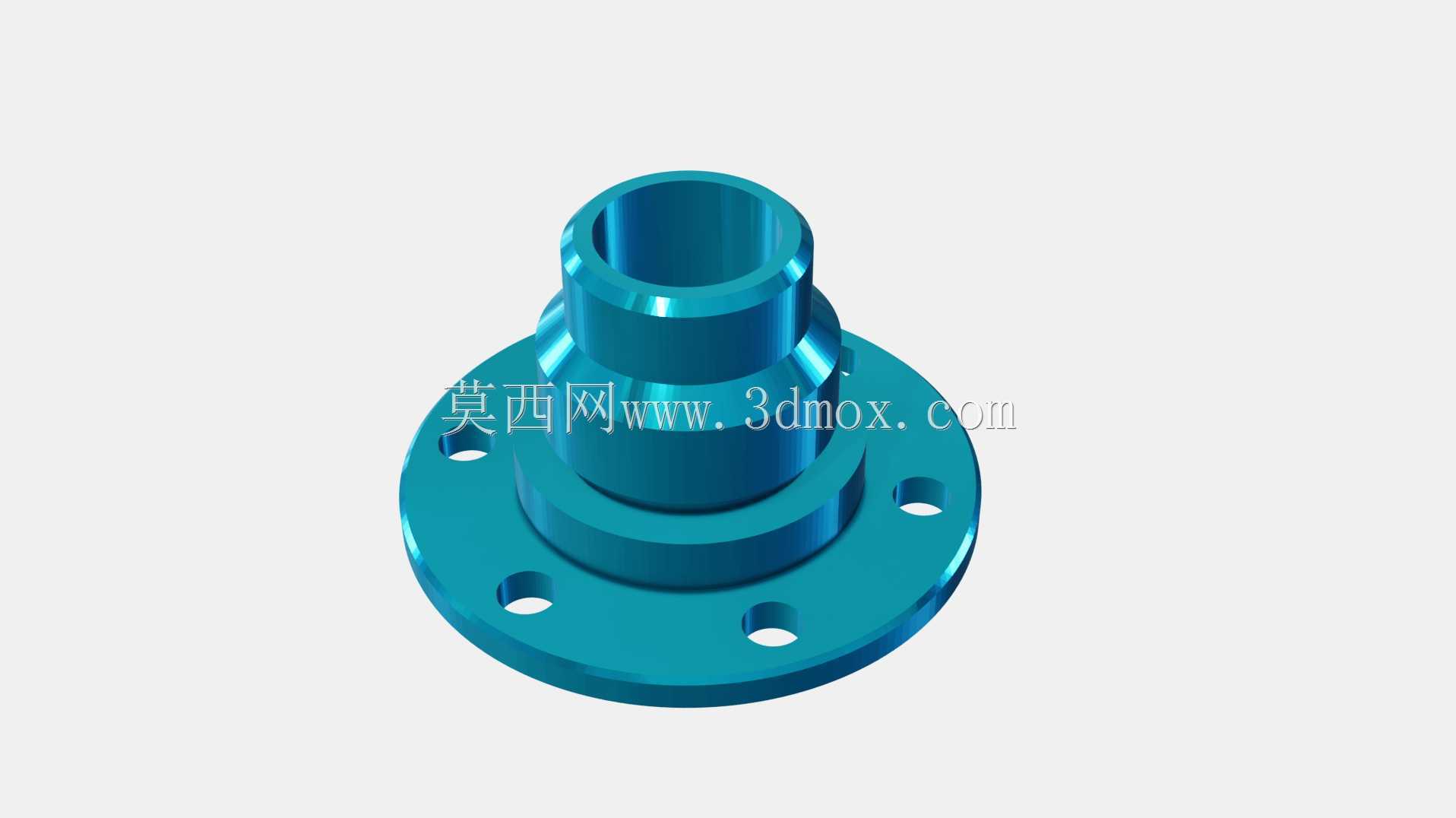

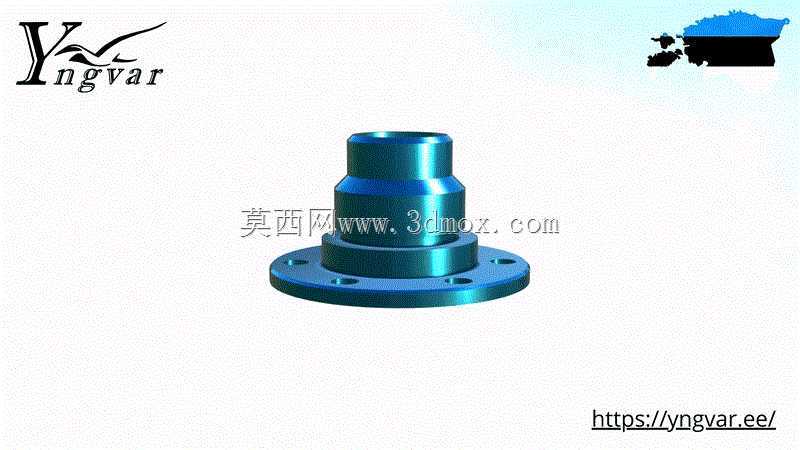

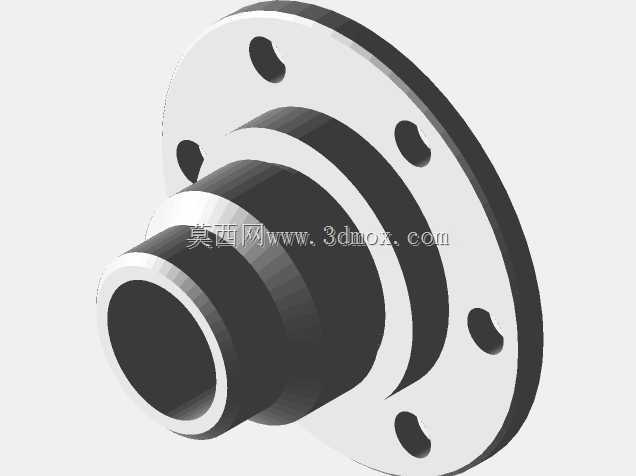

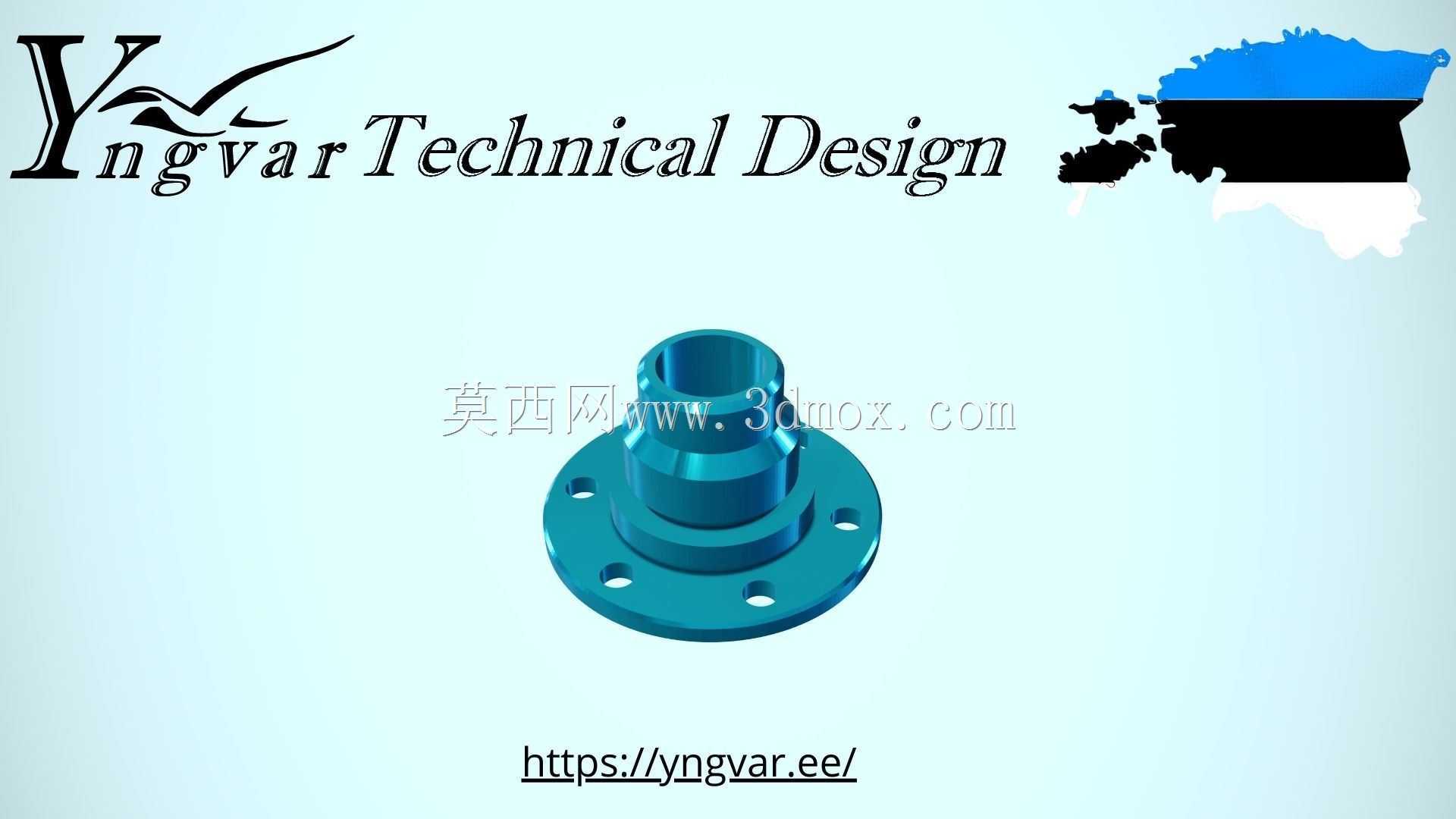

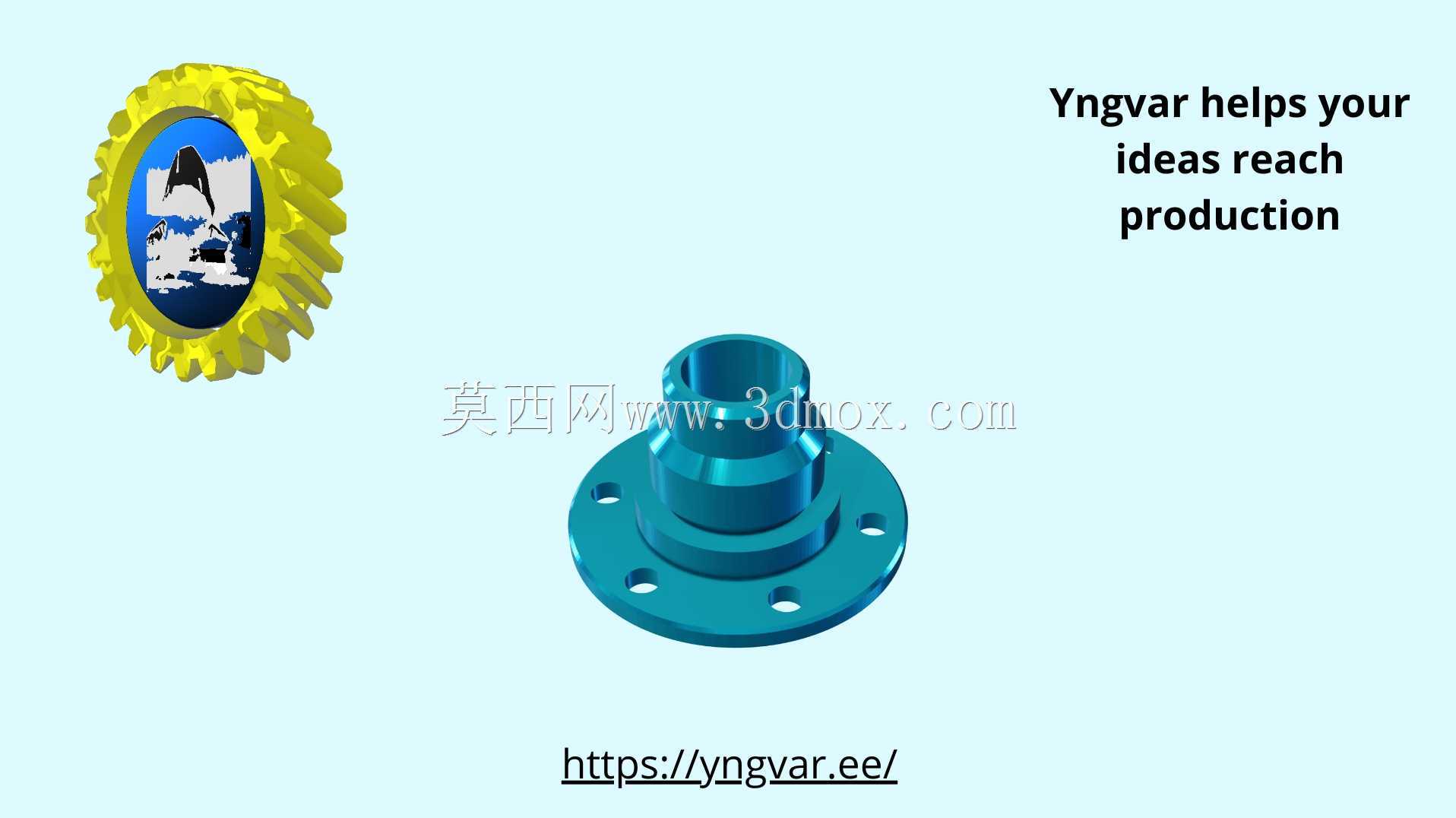

带法兰盘连接结构的轴套类机械零件

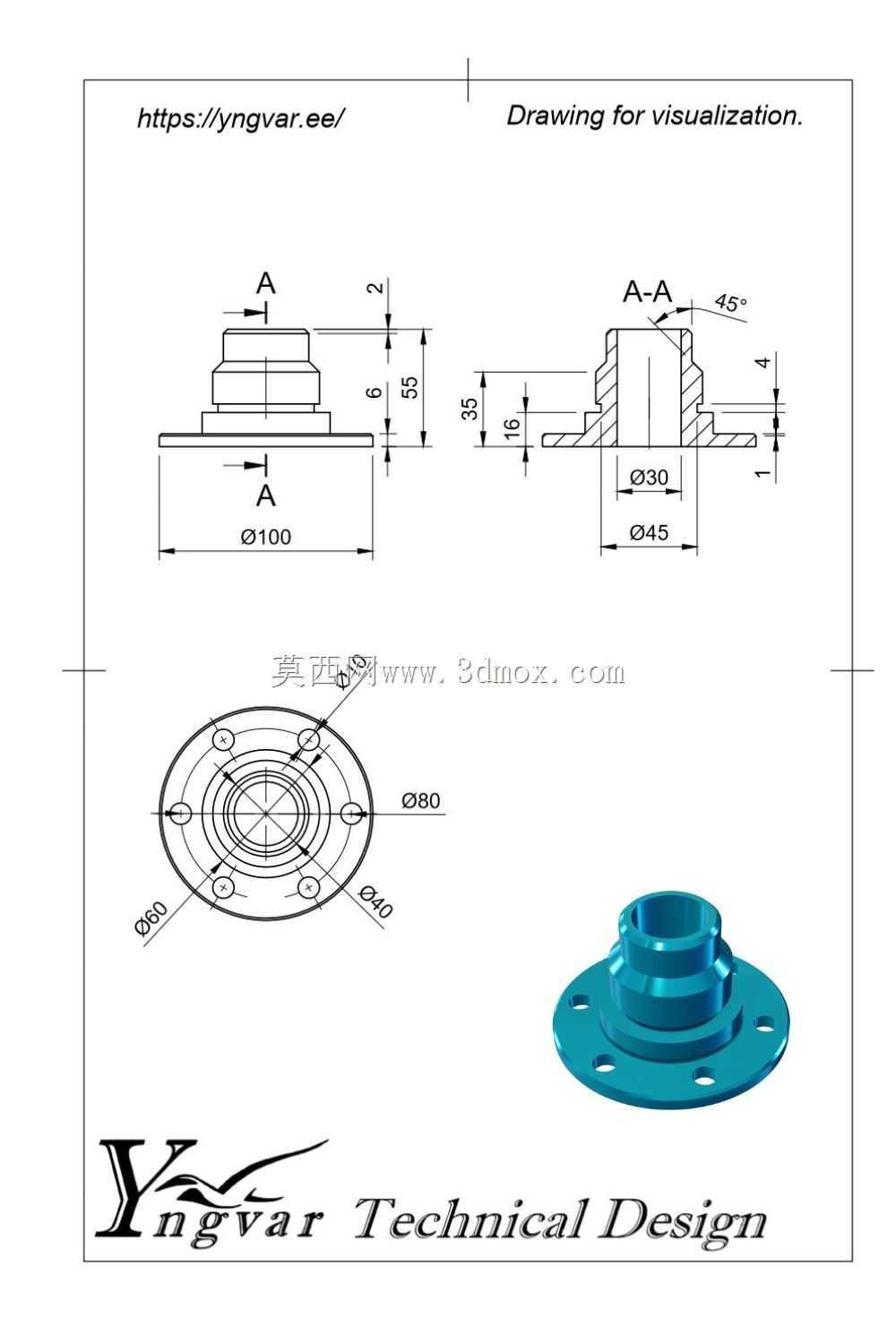

　　日常做设备结构设计时，这类带法兰底座的轴套类零件出镜率极高，从流体管路的介质导向、传动系统的轴端支撑定位，到气动液压回路的接头转接，几乎每个细分机械领域都能碰到同结构逻辑的零件。先从安装边界说起，这类零件的核心安装基准就是底部的法兰盘，盘面上均匀分布的螺栓过孔是现场装配时的核心定位依据，设计时首先要匹配对接安装面的孔位节圆直径，过孔直径要比配套螺栓大0.5到1毫米，抵消装配时的形位公差累积，避免出现螺栓穿不进、法兰面贴合不严的问题；法兰盘的厚度要根据实际承压等级核算，低压工况下厚度取螺栓公称直径的0.8倍即可，中高压工况还要额外做法兰面的平面度要求，必要时加装密封槽放置O型圈，防止介质渗漏。

　　上部的阶梯轴结构不是随意做的变径，每一段直径差都对应实际功能：最顶端的小直径段一般是插入对接设备的定位孔内，做径向定位，保证整根零件和对接部件的同轴度，避免工作时出现偏磨；中间的过渡锥面是应力释放结构，很多新手做设计时会直接做直角台阶，在受交变载荷或者冲击载荷时，直角位置会出现严重的应力集中，长期运行很容易从台阶处断裂，做小角度的锥面过渡能把应力集中系数降低60%以上，大幅提升零件的疲劳寿命。从实际应用场景拆分，这类零件如果用在传动系统里，内孔一般会做精加工，公差带取H7，和传动轴做间隙配合或者过渡配合，内壁还会根据需求开油槽，储存润滑脂，减少轴转动时的摩擦磨损；如果用在流体管路系统里，内孔会做光滑过渡，没有台阶死角，避免介质残留或者流阻增大，法兰端面会做密封面处理，根据输送介质的不同选择平面密封、凸面密封或者榫槽密封结构，输送腐蚀性介质时还要做表面钝化或者衬塑处理。

　　设计这类零件的时候，很多人容易忽略安装空间的边界问题，比如上部轴段的长度不能超过对接部件的安装孔深度，否则会出现法兰面贴死但轴端顶到对接部件内部结构的问题，轻则装配不到位，重则运转时顶坏内部零件；法兰盘的外径也要考虑周围的安装空间，不能和周边的管线、其他零部件产生干涉，螺栓安装位要预留出扳手的操作空间，不然现场装配时螺栓拧不紧，后期维护拆不下来。还有细节上的设计考量，比如法兰盘的外缘要做小倒角，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中；轴段的端部要做导入倒角，方便插入对接孔的时候顺利导向，不会刮伤对接孔的内壁。

　　如果是用于有旋转运动的场景，还要做动平衡校核，尤其是高转速工况下，零件的同轴度、圆跳动公差要提严，避免运转时出现振动，连带损坏轴承、密封件等周边配套部件。从加工工艺的角度倒推设计合理性，这类零件采用棒料车削加工就能成型，法兰上的安装孔可以后续钻孔或者铣削加工，设计时尽量避免出现过小的内圆角、过深的窄槽，减少加工时的刀具损耗，也能降低加工成本；如果是批量较大的工况，还可以采用模锻工艺做毛坯，减少车削余量，提升零件的内部组织致密性，进一步提升结构强度。实际选型替换的时候，不能只看外形相似就直接替换，要核对法兰的孔位节圆、过孔尺寸、轴段的配合直径、整体的总长度，还要确认零件的材质是否匹配工况的强度、耐腐蚀要求，比如普通工况用45号钢调质处理即可，腐蚀环境要用304或者316不锈钢，有耐磨要求的工况还要对配合面做淬火、镀硬铬处理，提升表面硬度，延长使用寿命。
