河道塑料监测闭路电视摄像防护装置

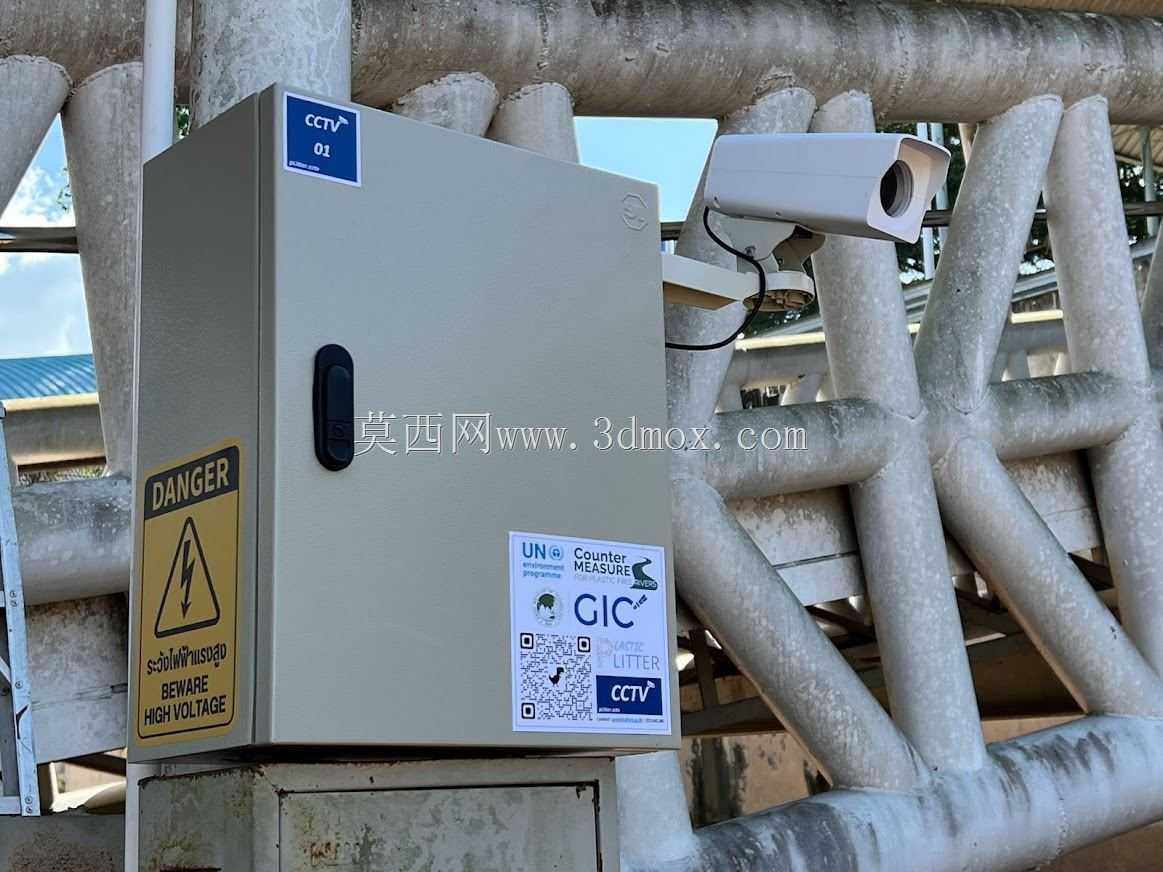

　　从结构细节来看，防护壳体采用一体折弯的金属板材成型，接缝处做了连续防水折边处理，箱门与箱体的贴合面嵌入整圈发泡橡胶密封条，关门后可达到IP65级别的防护能力，完全阻挡飞溅水流与扬尘侵入内部电路空间。箱门侧面配置的嵌入式黑色把手自带锁止结构，无需额外外挂挂锁即可实现箱门的密闭锁合，既减少了外部突出的易锈蚀部件，也能避免无关人员随意开启设备。壳体表面采用户外级聚酯粉末喷涂，哑光浅灰的涂层可减少阳光直射带来的眩光干扰，同时具备优异的耐紫外线老化性能，在长期日晒环境下不会出现涂层粉化、脱落的问题。这套户外布设的河道塑料监测摄像防护装置，核心服务于自然水体的漂浮塑料污染监测场景，依托配套的机器学习识别模块，可对河流、运河水面的漂浮塑料废弃物进行持续图像采集，为水体污染溯源、治理成效评估提供稳定的前端数据支撑。不同于普通民用监控设备的安装逻辑，这套装置的安装点位多集中在河道跨桥桁架、临水护栏、岸线监测桩等户外露天位置，长期面临高湿、盐雾、温差波动、扬尘附着甚至汛期飞溅水花的侵蚀，因此防护壳体的结构设计完全围绕户外长期无故障运行的需求展开。

　　摄像单元的安装支架从壳体侧方延伸而出，支架与壳体的连接位置做了加高的防水台结构，线缆从防水台内部的穿线孔引入壳体内部，穿线孔处配置橡胶格兰头密封，彻底杜绝雨水顺着线缆缝隙渗入设备内部的风险。摄像头本体采用筒型结构设计，视窗玻璃做了疏水镀膜处理，雨天落在表面的水滴会快速滑落，不会在视窗区域形成水痕影响成像清晰度。壳体表面预留的标识张贴区域，分别设置了高压警示标识、设备属性标识与二维码标识，高压警示标识采用黄底黑字的标准化设计，可对靠近设备的人员起到明确的警示作用，避免误触带来的安全风险；设备属性标识清晰标注了设备的功能属性与运维归属，二维码标识则可供运维人员扫码快速调取设备的运行参数、维护记录，大幅提升户外巡检的工作效率。在安装边界的适配设计上，整套装置的安装底座预留了四个长条形安装孔，可适配不同间距的桁架安装点位，无需在现场重新打孔即可完成固定；壳体内部预留了充足的电路安装空间，除了放置摄像头的供电模块、网络传输模块之外，还可根据实际需求加装本地存储模块、边缘计算单元，无需额外扩容外置防护箱体。摄像支架的角度调节结构采用齿盘锁紧设计，调节时松开锁紧螺母即可调整摄像头的俯仰角度与水平朝向，调整到位后锁紧螺母即可依靠齿盘的咬合力固定角度，不会因为户外长期的风振出现角度偏移，保证监测视场始终覆盖预设的水面监测区域。

　　考虑到户外设备的散热需求，壳体的下半部分设置了隐藏式通风槽，通风槽内部带有折弯形成的迷宫挡水结构，空气可通过通风槽形成内部对流带走设备运行产生的热量，同时外部的水花、扬尘无法通过通风槽进入壳体内部，兼顾了散热与防护的双重需求。在实际布设过程中，这套装置可根据不同河道的宽度调整摄像头的焦距与安装高度，针对宽度十米以内的中小型河道，可将设备安装在岸线护栏位置，采用低角度俯拍的视场覆盖整个水面；针对宽度较大的运河航道，则可将设备安装在跨桥的桁架结构上，采用更高的安装高度扩大单台设备的监测覆盖范围，减少整体监测点位的布设数量。设备的线缆全部采用耐候性户外线缆，从壳体引出后沿安装结构的走线槽固定，避免线缆长期暴露在阳光下出现老化开裂的问题。

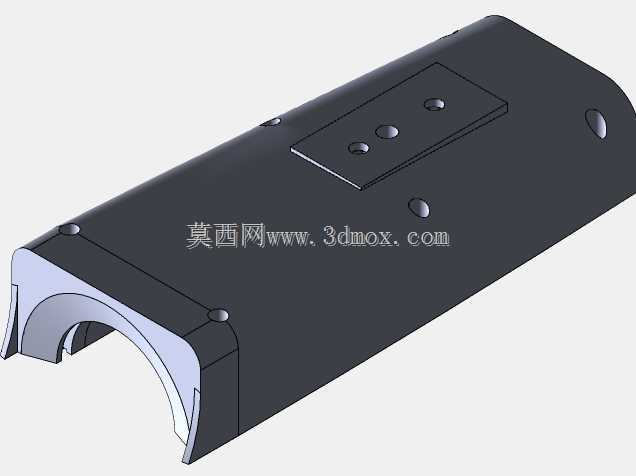

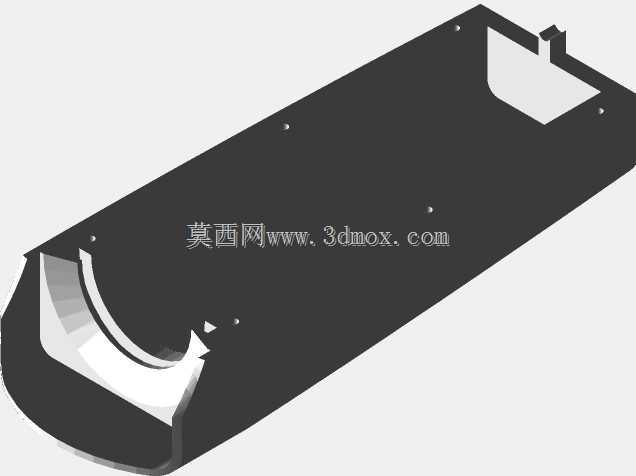

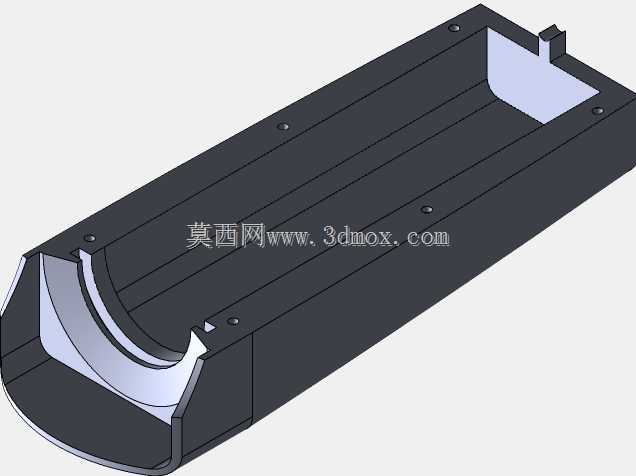

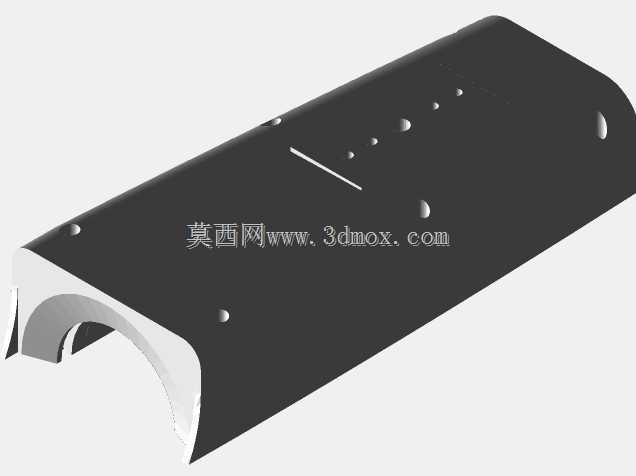

　　不同于普通安防监控的设计思路，这套装置的结构设计充分考虑了水体监测场景的特殊需求：比如视场角度的调节范围预留了足够的俯角余量，可覆盖靠近岸线的水面区域，避免出现监测盲区；壳体的安装高度预留了足够的安全距离，可保证汛期水位上涨时设备不会被水流浸泡；所有外露的紧固件全部采用不锈钢材质，避免长期在高湿环境下出现锈蚀导致的拆卸维护困难。从三维建模的角度来看，这套装置的结构建模需要重点关注各个密封配合面的公差匹配，比如箱门密封条的压缩量需要控制在合理区间，压缩量过大容易导致箱门关闭困难，压缩量过小则无法达到预期的防水效果；支架的角度调节结构需要保证齿盘的啮合精度，避免出现调节旷量导致的角度偏移；穿线孔的格兰头尺寸需要与线缆外径精准匹配，才能保证密封的可靠性。在实际的结构验证过程中，还需要针对壳体的抗风振能力进行校核，保证在大风天气下壳体与支架不会出现共振，避免成像画面出现抖动影响后续的机器学习识别准确率。
