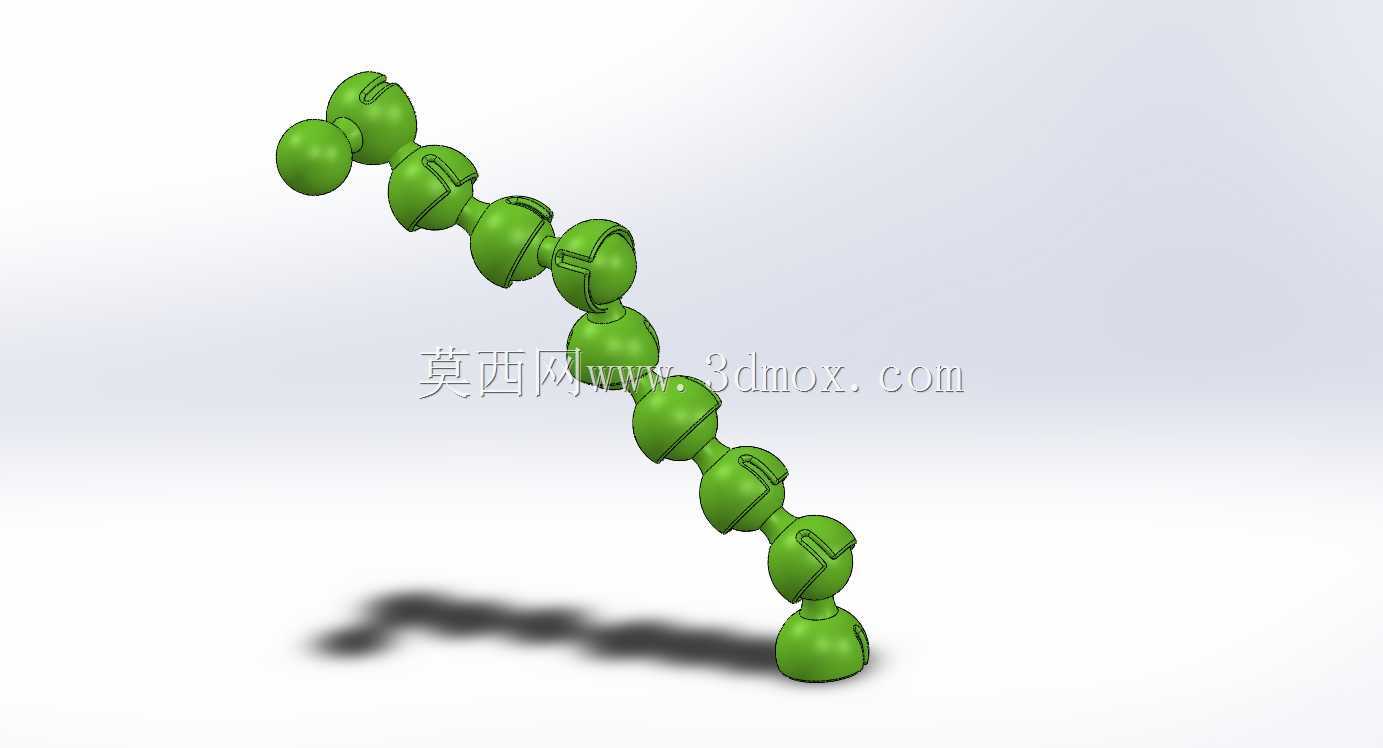

可弯折多段串联球铰连接结构

　　这类多段串联球形铰接结构，最早的应用场景可以追溯到工业机械手的末端柔性执行段，后来逐步延伸到桌面级3D打印的定制工装、文创摆件的可动骨架、小型设备的可调走线支架等场景，核心解决的是小空间内多自由度连续弯折、同时保持连接段整体结构刚度的需求，区别于单球头关节只能实现单点角度调整的局限，多段串联的结构可以通过每一段球铰的小角度偏转累加，实现大曲率的连续弯曲，同时每一段的卡扣式球窝结构可以在调整到目标角度后依靠接触面的静摩擦力保持姿态，不需要额外的锁紧结构，适合轻量化、低负载的姿态调整场景。

　　从设计思路上看，每一段的结构都采用对称式球头加球窝的一体化构型，球头的外径和球窝的内径采用小过盈配合设计，过盈量控制在0.1-0.15mm之间，既保证球头可以在球窝内顺畅转动，又能提供足够的摩擦阻力保持姿态，不会因为自身重力发生松脱。每一段的连接部位都设计了轴向的限位卡槽，球头装入球窝后，卡槽的卡扣结构会卡住球头的颈部，防止拉伸状态下关节脱开，同时卡槽的开口宽度略小于球头颈部的直径，装配时依靠3D打印材料的微小弹性变形即可完成压装，不需要额外的紧固件或者粘接工序，适合FDM工艺的一体化打印，打印时不需要添加支撑结构，所有的铰接部位都可以在打印完成后直接活动，省去了后期装配的工序。

　　从安装边界来看，单节关节的轴向长度控制在18mm左右，球头直径为12mm，整串结构串联9个关节后总长度约160mm，两端的末端结构可以根据实际使用场景替换，比如一端设计成外螺纹接头用于固定在设备基座上，另一端可以设计成夹头结构用于固定小尺寸的传感器、喷笔、走线卡扣等配件。单节关节的最大偏转角度为28度，整串结构累计可以实现最大150度的连续弯曲，最小弯曲半径约45mm，可以适配大部分需要绕开障碍物的走线或者姿态调整需求。结构的壁厚设计为2mm，采用PLA材料打印时，单节关节的径向负载能力可以达到5N，足够支撑小型轻量化配件的重量，不会发生关节弯折下垂的问题；如果采用PETG或者ABS材料打印，负载能力可以提升30%左右，适配更多工业场景的轻载调整需求。

　　在实际使用中，这类结构可以替代传统的金属鹅颈管，相比鹅颈管的金属疲劳问题，3D打印的塑料球铰结构不存在金属弯折疲劳的问题，反复调整姿态不会出现断裂或者刚度下降的情况，同时塑料材质的绝缘性能更好，适合用在有绝缘需求的电子设备走线场景，比如小型桌面检测设备的传感器位置调整、3D打印机的辅助散热风扇支架、桌面文创灯具的可弯曲灯臂等场景。设计时特意将每一节的外形做了圆弧过渡处理，没有尖锐的棱角，弯折时相邻两节的接触面不会发生剐蹭，转动过程中接触面的受力均匀，不会出现局部应力集中导致的关节断裂问题，球窝的边缘做了1mm的倒角处理，既方便装配时球头的压入，又能避免球窝边缘在反复转动时出现开裂的情况。

　　针对3D打印的工艺特性，结构的所有壁厚都保持均匀，没有出现壁厚突变的位置，打印时不会因为冷却不均出现翘曲变形，所有的铰接间隙都预留了0.2mm的打印公差，适配FDM打印的精度误差，不会因为打印的溢料问题导致关节卡死，打印完成后只需要简单去除连接处的少量支撑毛刺（如果打印时摆放角度需要少量支撑的话），就可以直接活动使用。这类结构的拓展性很强，可以根据实际的长度需求增减串联的关节数量，也可以调整球头的直径来改变整体结构的负载能力和弯曲半径，比如将球头直径加大到16mm，单节长度增加到24mm，就可以实现更大负载的支撑需求，适合做小型工作台的可调支架、摄像头的角度调整支架等场景。
