三轴可打印SCARA平面关节机械臂结构

　　在桌面级轻载自动化作业场景里，这类三轴SCARA结构的适配性一直是小型产线改造、教学实训场景里的高需求方向，区别于传统六轴机械臂的全空间自由度冗余，SCARA构型天生针对平面内的定位、垂直方向的压装/拾取动作做了自由度裁剪，在XY平面内拥有极高的重复定位精度与运动速度，同时Z轴单独负责垂直方向的作业进给，刚好匹配电子元器件插接、小零件分拣、桌面点胶、轻型螺丝锁付这类常见的轻载工序需求。这套可打印结构的设计思路，核心是围绕个人用户、小型工作室的快速落地需求展开，所有结构件的壁厚、加强筋布局都适配FDM3D打印的工艺特性，避免了大角度悬空结构，不需要额外添加大量支撑就能完成打印成型，同时关键受力位置的轴孔配合预留了0.2mm的公差间隙，既可以直接适配标准的深沟球轴承压装，也能在没有轴承的场景下通过自润滑衬套实现低阻尼转动，降低了整机组装的配件门槛。从安装边界来看，这套结构的基座采用圆柱式布局，底部预留了标准的安装孔位矩阵，可以直接固定在铝型材工作台面或者木质实训台面上，基座直径控制在180mm范围内，整臂完全展开后的水平作业半径覆盖320mm的圆形区域，Z轴的有效行程达到120mm，完全覆盖桌面级作业的常见工位范围，不会因为臂展过大占用过多的台面空间，也不会因为行程不足无法适配常见的工件料盘、工装夹具的高度差。

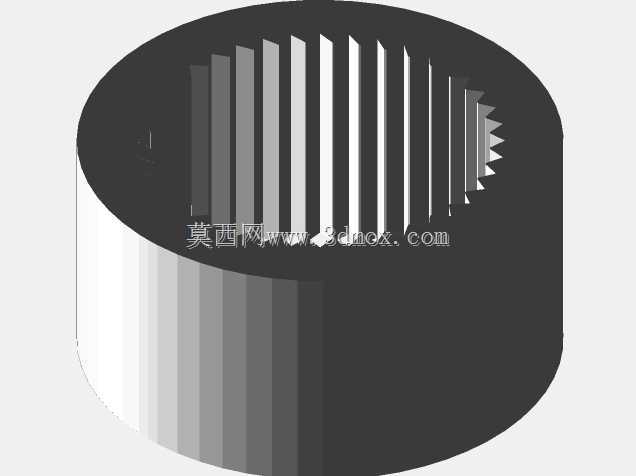

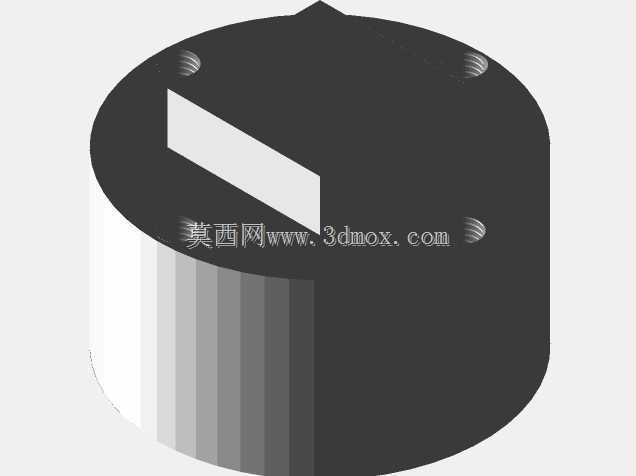

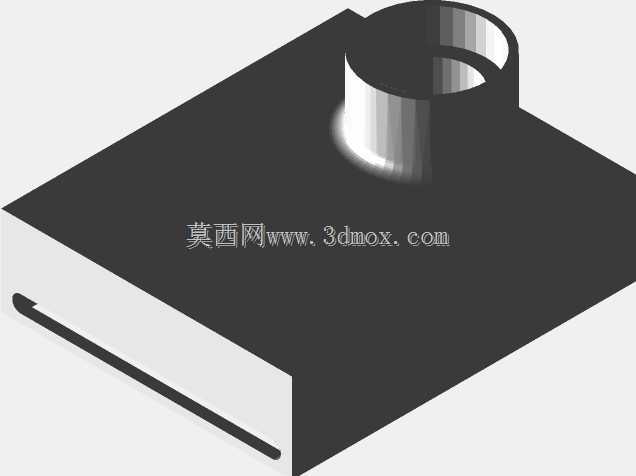

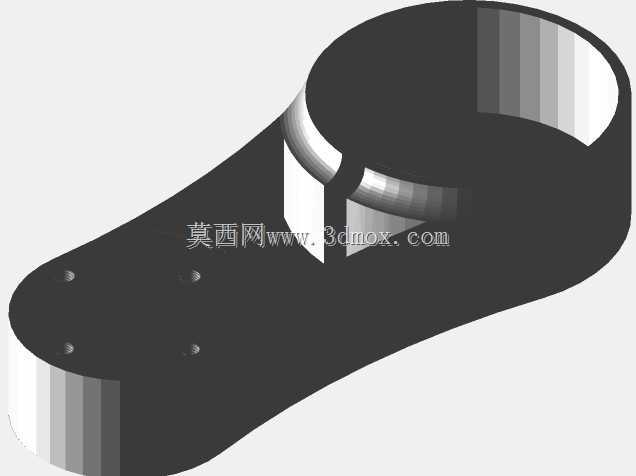

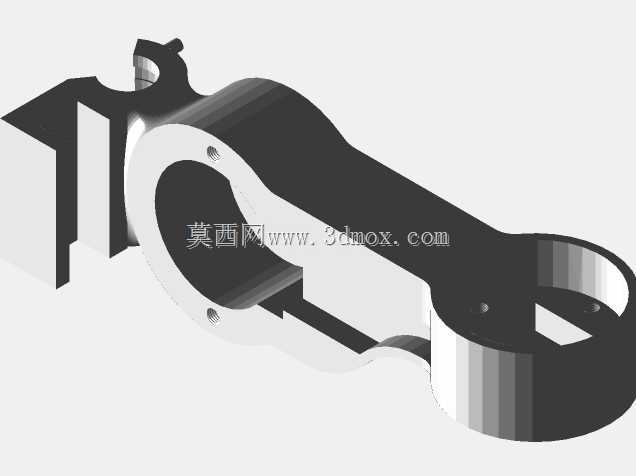

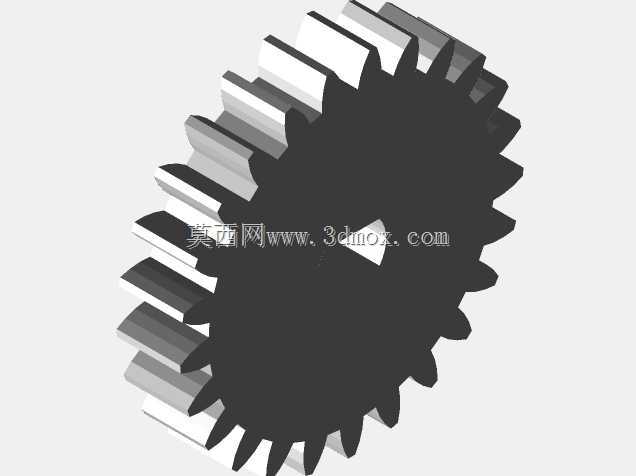

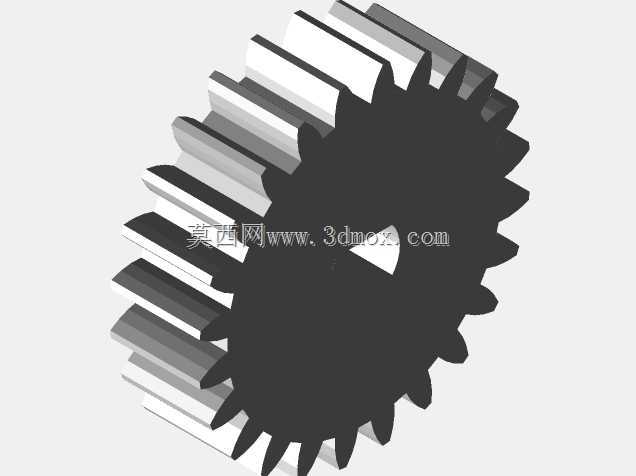

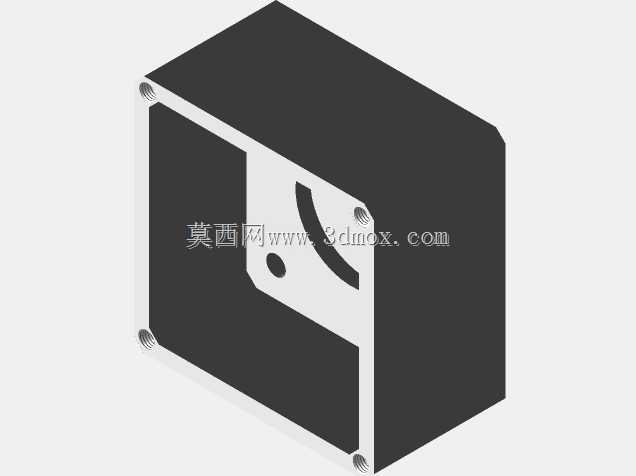

　　功能特性上，三个运动轴的传动布局做了针对性优化，大臂、小臂的回转关节都将驱动件的安装位置下沉到基座侧，通过同步带传动将动力传递到关节输出端，有效降低了运动臂的自身重量，减少了臂端运动时的惯量，提升高速往复运动时的稳定性，避免因为臂端负载过重导致的定位抖动；末端的Z轴采用直线光轴配合滑块的导向结构，传动方式可选同步带或者丝杠，根据不同的作业负载需求可以灵活替换配件，比如做轻载拾取的时候用同步带传动获得更快的升降速度，做压装、锁螺丝这类需要轴向力的工序时换成T8丝杠获得更大的轴向输出力。

　　实际应用中，这类结构不需要复杂的工业级控制系统，配合开源的运动控制板卡就能实现点位运动、轨迹插补功能，既可以作为职业院校机械、自动化专业的实训教具，让学生直观理解SCARA机器人的运动学原理、关节传动结构，也能经过简单的防护改造后，用于小型创客工坊的小批量零件分拣、3D打印成品的自动取件、PCB板的小型元件插接等轻载作业场景。设计过程中特意规避了传统工业SCARA机器人的复杂铸造壳体结构，所有结构件都拆分为可独立打印的单元，单个零件的最大尺寸不超过160mm，适配绝大多数桌面级FDM打印机的成型尺寸，零件之间的连接全部采用标准内六角螺丝，不需要定制特殊的连接紧固件，用户在打印完所有结构件后，只需要准备对应规格的螺丝、轴承、舵机或者步进电机就能完成整机组装，不需要额外做二次机加工。

　　关节位置的限位设计也做了冗余考虑，每个回转关节都预留了物理限位块的安装位置，可以根据实际作业场景调整关节的活动角度范围，避免运动过程中出现臂体碰撞基座或者周边工装的问题，同时走线槽全部内置在臂体结构内部，所有驱动电机的线缆都可以沿着臂内的空腔走到基座内部的控制仓，不会出现线缆外露随臂体运动反复弯折导致的线芯断裂问题，提升长期运行的可靠性。和常见的串联多关节桌面机械臂相比，SCARA构型在平面内的运动刚性更强，因为其关节轴线全部平行于垂直方向，在垂直方向的作业刚度远高于同尺寸的多关节臂，在做需要轴向施压的工序时不会出现臂体退让的问题，这也是这类结构在3C电子装配领域被广泛应用的核心原因，这套可打印版本在保留核心构型优势的前提下，大幅降低了整机的制作成本与组装门槛，让非工业场景的用户也能快速搭建出可用的平面关节作业设备。
