参数化真空管路变径适配接头结构

　　在车间气动系统搭建、真空吸附回路改造的现场作业中，不同规格真空软管的衔接一直是一线装配人员频繁遇到的实操问题，常规的固定规格转接头往往无法适配现场存量杂乱的软管尺寸，要么出现插接后密封不严导致真空度不足，要么强行套接造成软管折损缩短使用寿命，这款参数化适配结构正是针对这类现场痛点完成的设计。

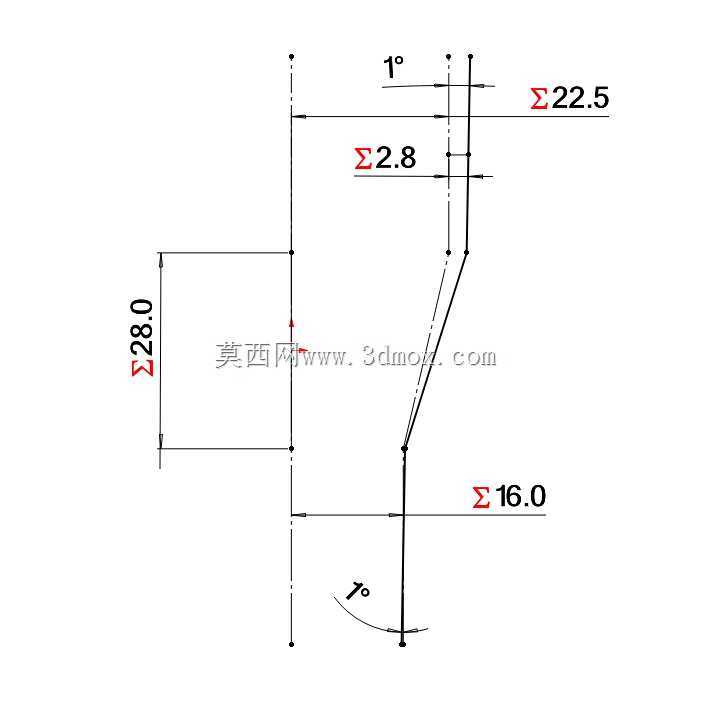

　　从实际使用场景来看，该适配结构主要用于真空回路中不同内径软管的过渡连接，一端可匹配内螺纹式的管路接头，另一端可对接外螺纹式的管路终端，两端的插接段均设计了与轴线呈约1度锥度的圆锥面，这种微锥结构在实际装配时，不需要额外涂抹密封胶或者加装卡箍，依靠软管自身的弹性形变抱紧锥面，就能实现足够的密封强度，同时也方便后期拆卸维护，不会出现接头与软管粘连无法拆分的问题。

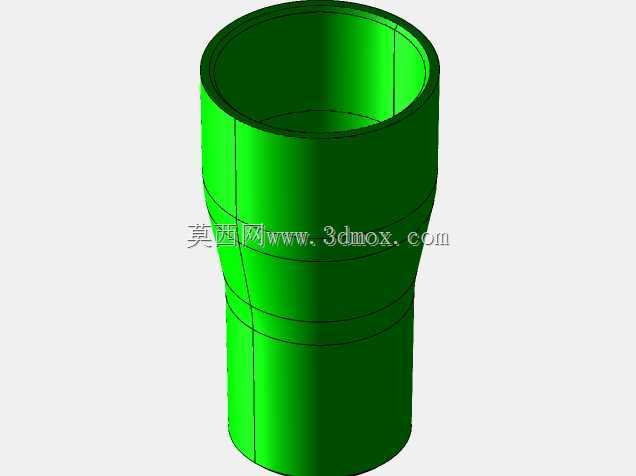

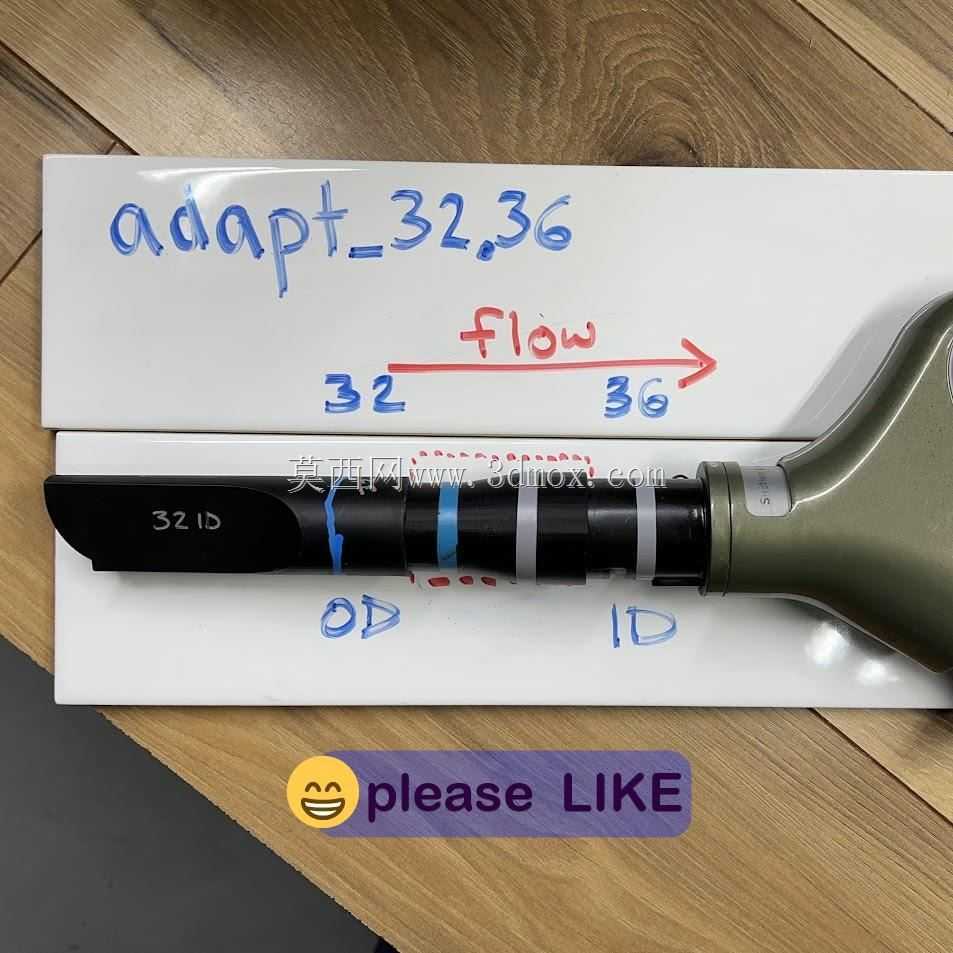

　　设计层面采用全参数化的建模逻辑，建模过程中把两端适配的软管内径、插接段长度、锥度参数、流通通道内径都设置为可驱动的变量参数，使用者只需要根据现场实际测量得到的待连接软管尺寸、接头螺纹规格，修改对应参数就能自动生成匹配的几何结构，不需要重新从零开始绘制草图、特征，大幅缩短了非标适配接头的设计周期。比如现场需要将32mm内径的真空软管与36mm内径的软管对接，只需要把两端的适配直径参数修改为对应数值，模型就能自动更新锥面长度、壁厚、过渡段的圆弧尺寸，保证内部流道平滑无突变，减少气路运行时的压损。

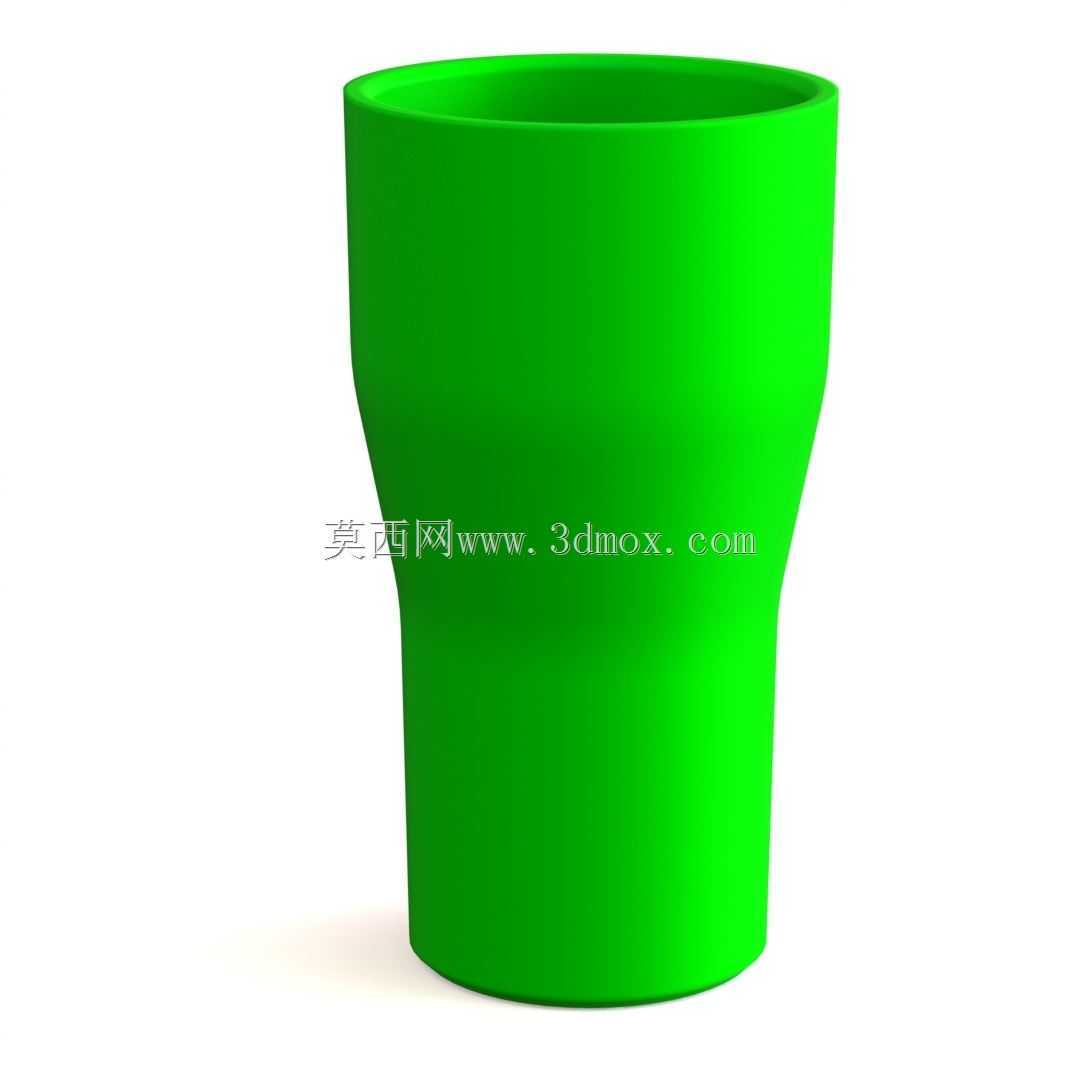

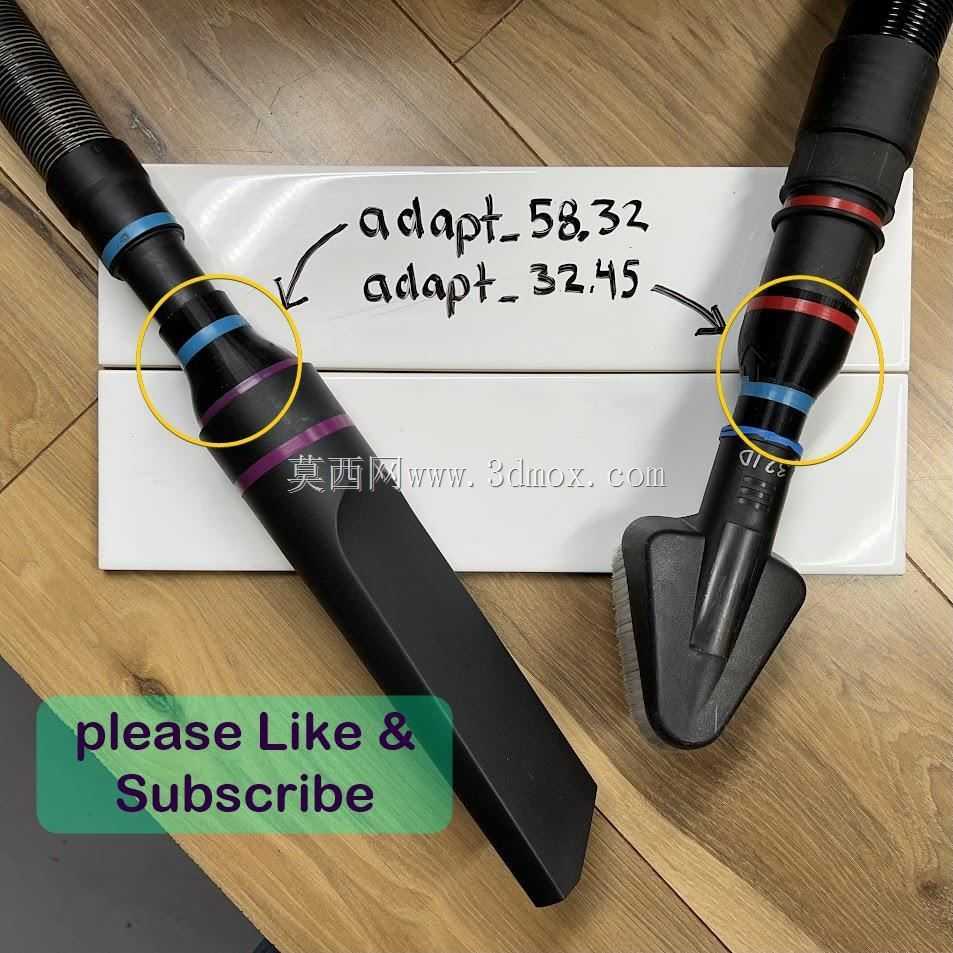

　　从安装边界与尺寸控制来看，该结构的整体外形为同轴回转体，没有突出的异形结构，安装时不需要预留额外的操作空间，只需要保证两端管路的同轴度即可完成装配。外螺纹端的适配尺寸可以根据现场常用的接头规格调整，既可以适配常见的45mm标准外螺纹接头，也可以通过参数调整适配小于45mm的非标准接头，内螺纹端同样支持自定义尺寸，能够匹配不同规格的母头接口。内部流道采用等通径设计，过渡段没有台阶或者缩径结构，气流从一端流向另一端时不会产生紊流，能够最大程度降低真空回路的压力损失，保证末端真空吸附装置的吸力满足作业要求。

　　建模时特意将打印坐标系的原点设置在接头的A端端面，也就是气流流入的起始端，这样在采用熔融沉积工艺加工该接头时，可以直接将该端面贴合打印床放置，不需要额外添加支撑结构，打印完成后只需要简单去除毛边就能直接投入使用，降低了加工的复杂度与材料损耗。实际测试中，采用常规PLA或者PETG材料打印的接头，在-0.08MPa的真空压力下可以保持稳定密封，不会出现漏气或者结构变形的问题，完全满足车间常规真空吸附、物料搬运回路的使用要求。

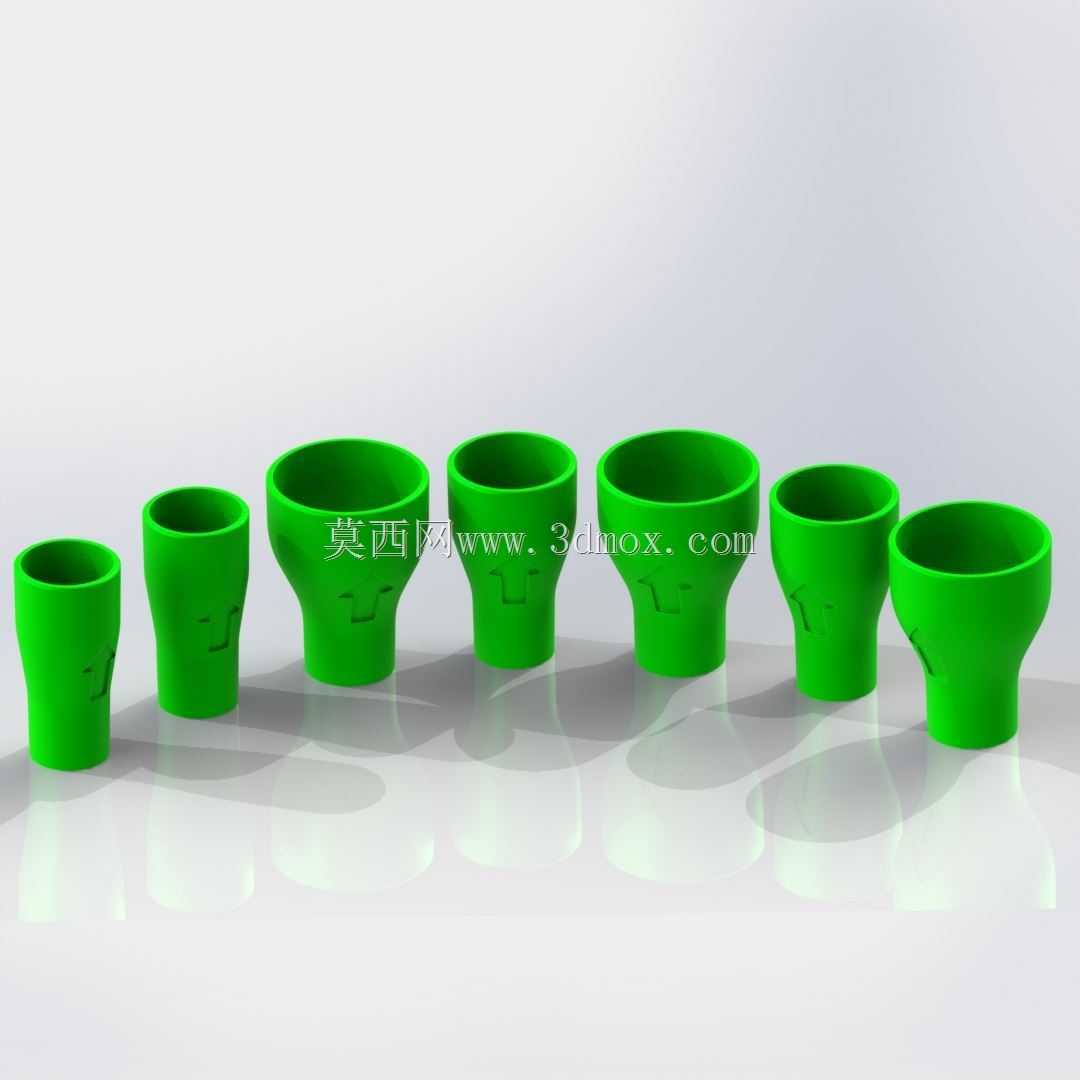

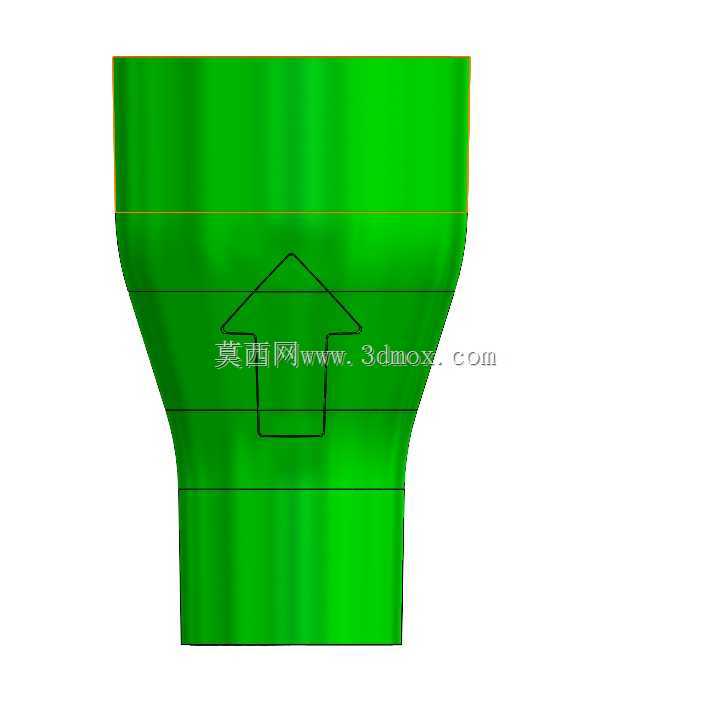

　　不同于市面上售卖的固定规格转接头，这种参数化的设计思路可以覆盖现场绝大多数的非标适配需求，不需要提前储备大量不同规格的转接头备件，遇到管路对接需求时只需要测量尺寸、修改参数、快速加工就能完成装配，大幅降低了车间备件的库存压力，也减少了因为等待采购标准件造成的工期延误。接头的外壁还预留了轻微的防滑纹路，装配时不需要借助扳手等工具，徒手就能将接头推入软管内部，拆卸时也可以直接握持外壁拔出，不会因为外壁过于光滑导致施力困难。两端锥面的末端都设计了微小的圆角过渡，插接软管时不会割伤软管内壁，避免软管内部的橡胶碎屑被气流带入真空发生器，造成阀体堵塞或者滤芯损坏的问题。
