这款直角L型安装角座是工业装配场景中极为常用的支撑固定类零部件,日常在自动化生产线机架搭建、小型设备内部元器件固定、工装夹具定位支撑、3D打印功能件验证等场景中都能见到这类结构的身影,核心作用是实现两个垂直安装面之间的刚性连接,避免悬臂结构受载后出现形变偏移,保障装配位置的精度稳定性。

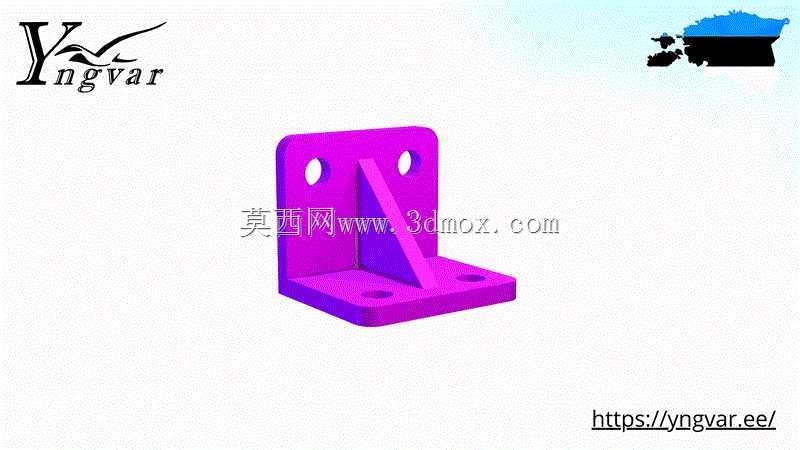

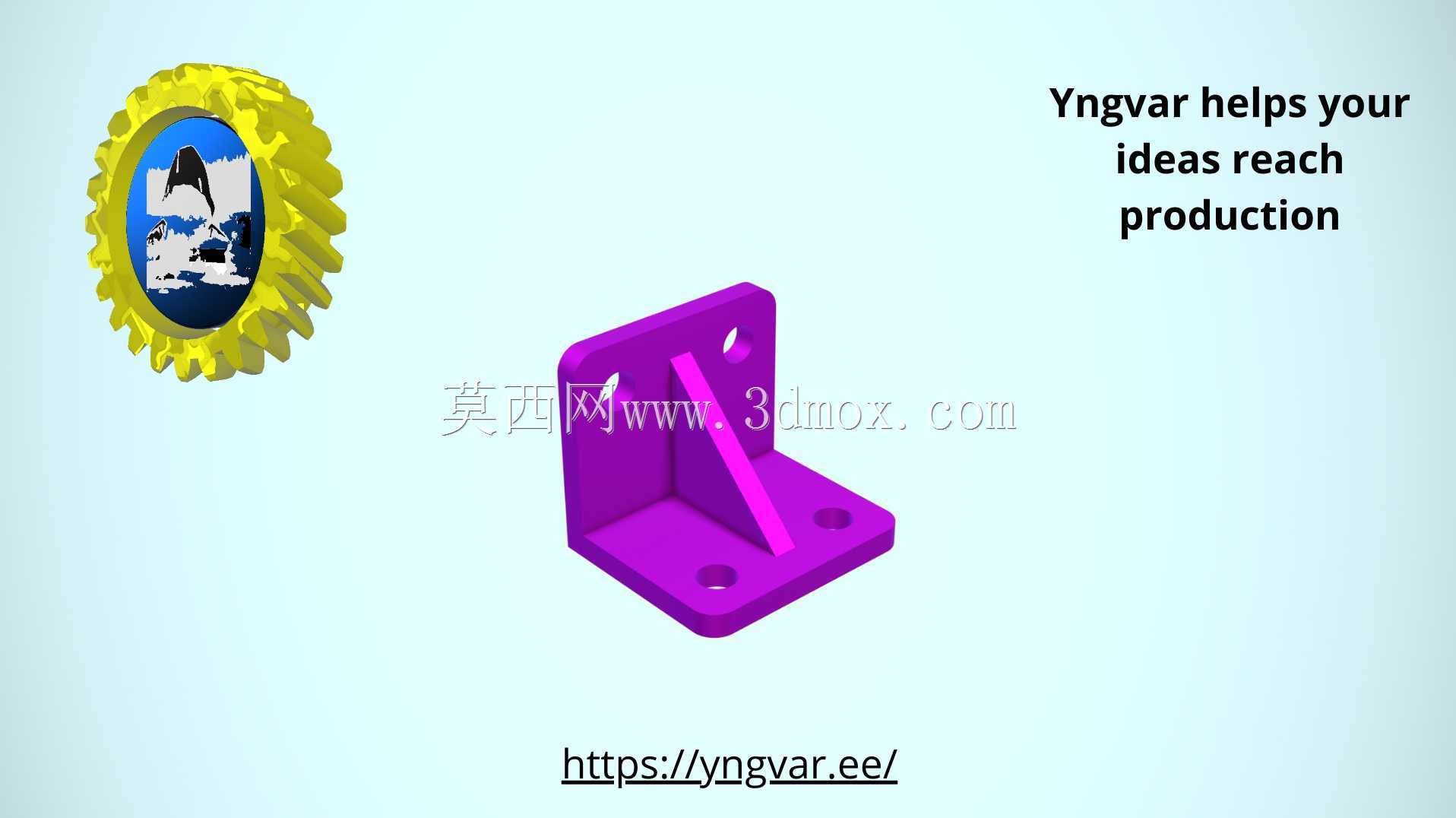

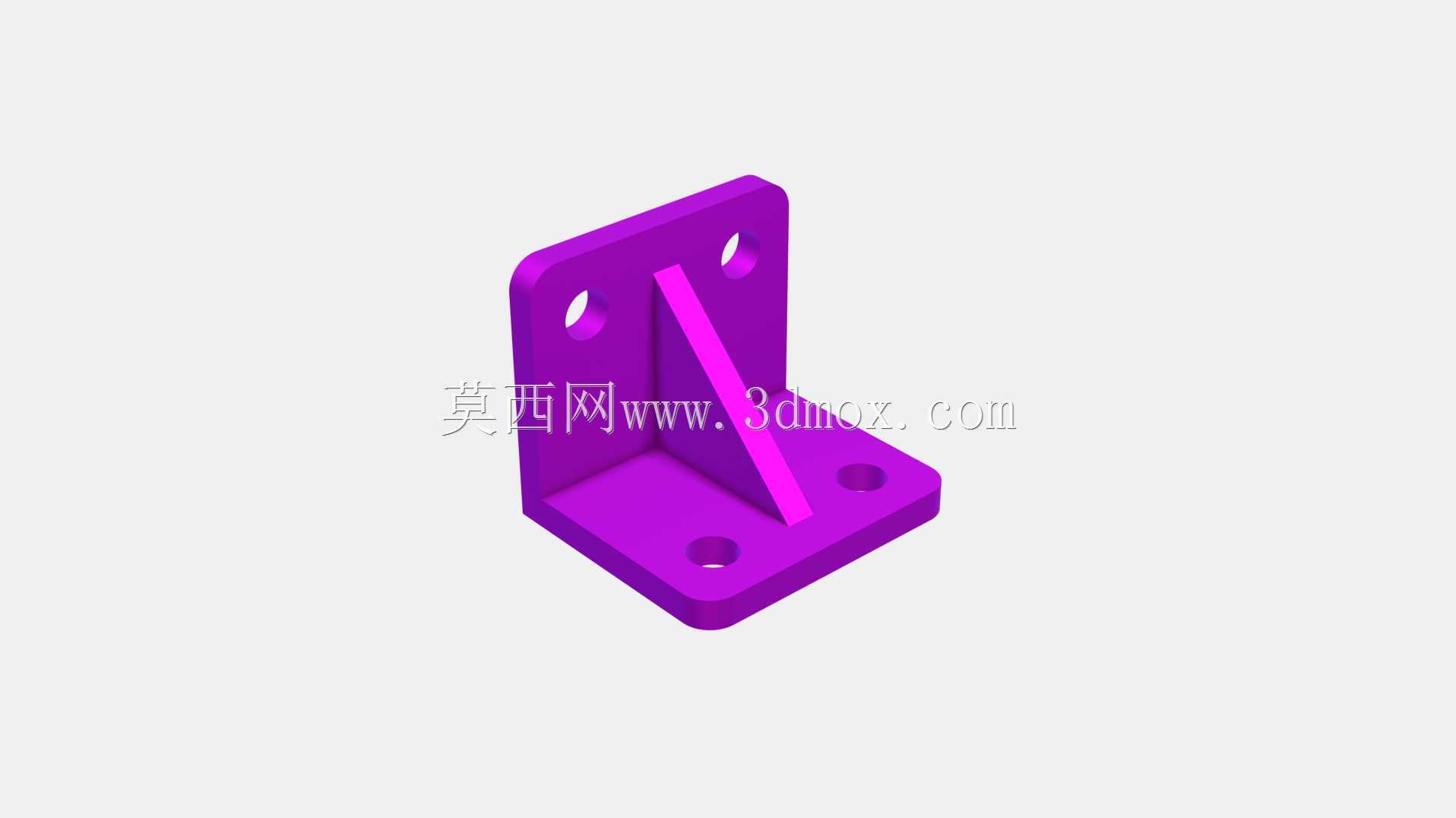

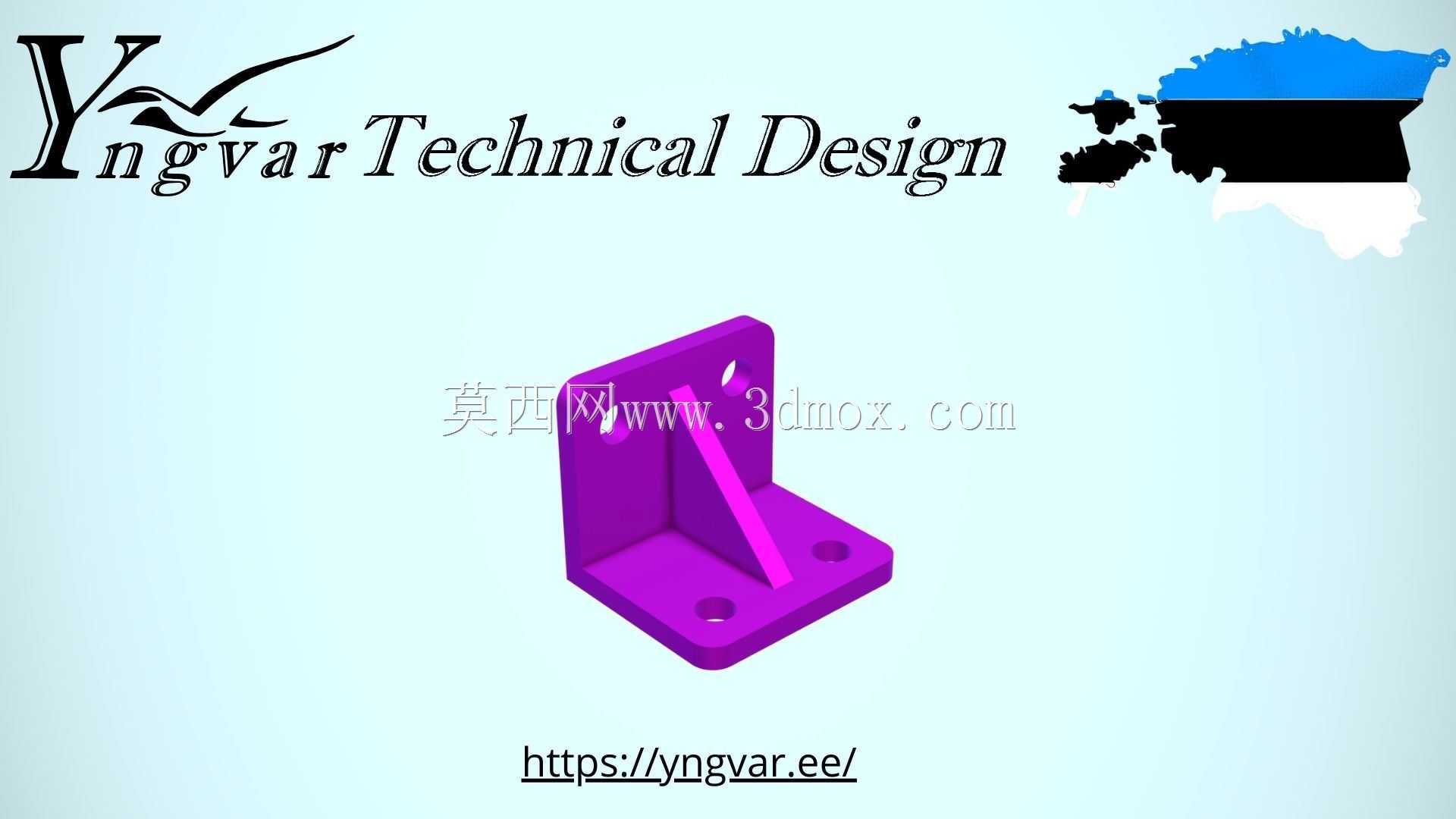

从结构设计逻辑来看,该角座采用一体化成型的L型主体结构,垂直立板与水平底板之间增设了三角形加强筋,这一设计并非冗余结构,而是针对角部应力集中问题做的针对性优化——当立板承受侧向载荷时,无筋结构的角部焊缝或成型连接处会出现应力峰值,长期受交变载荷容易出现开裂变形,三角筋的存在可以将立板承受的载荷均匀传导至底板整个安装面,大幅提升角座的整体抗扭、抗弯承载能力,同等载荷工况下,带筋角座的形变量比无筋直角片降低60%以上,适合需要长期保持安装垂直度的工位使用。

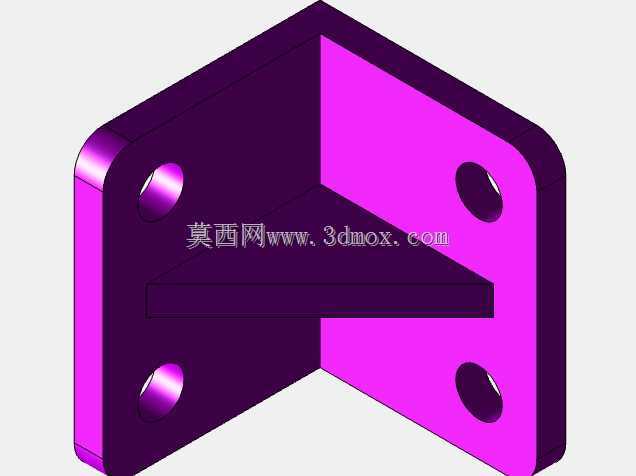

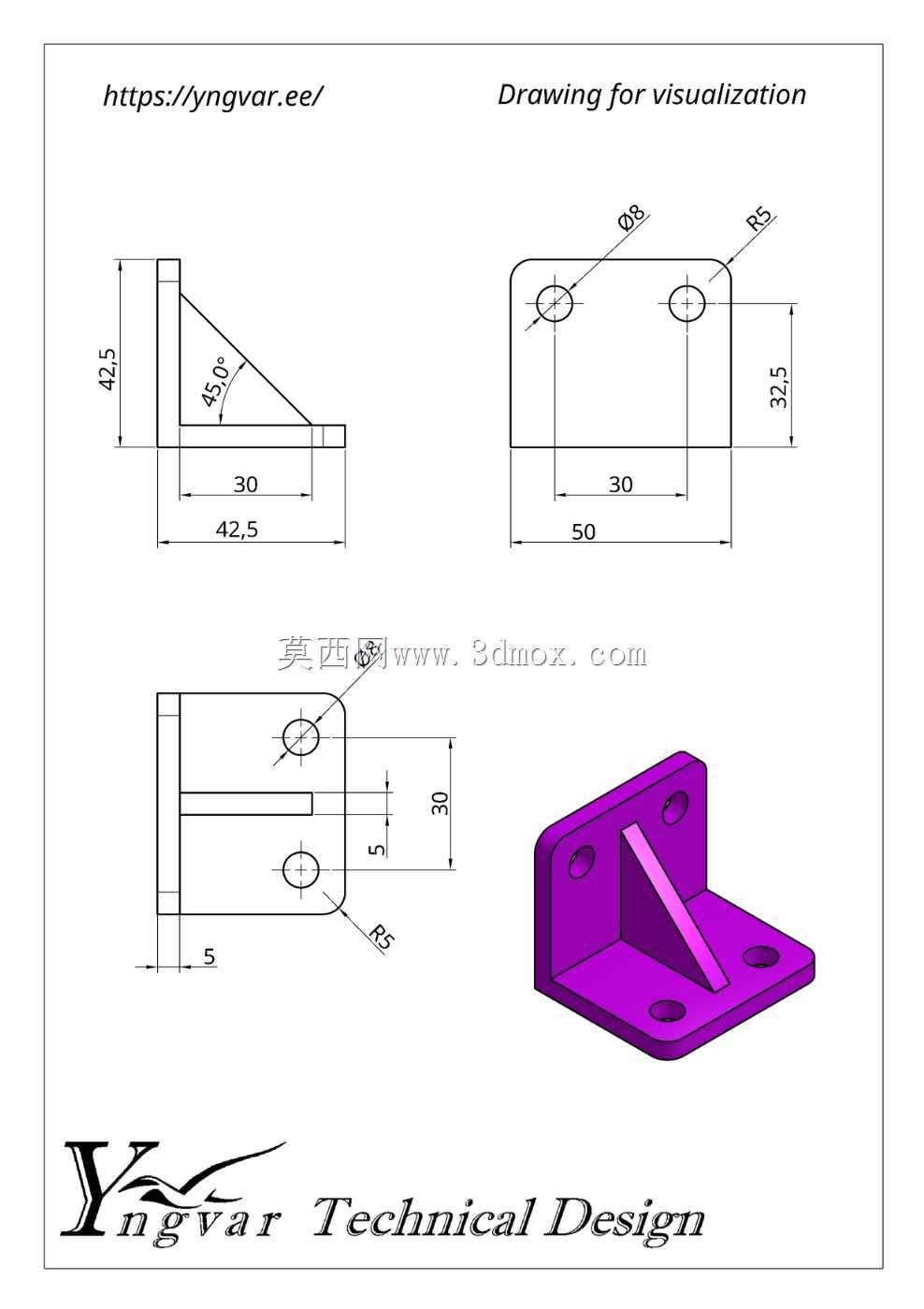

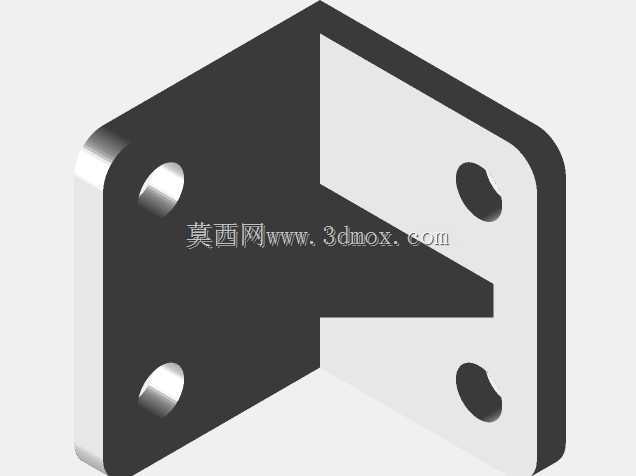

安装边界方面,该角座的垂直立板上开设两个同轴圆形安装孔,水平底板上开设两个对称分布的安装孔,所有孔位均做了沉头处理,安装时螺丝头部可以完全没入零件表面,不会出现凸起干涉相邻装配部件的问题。立板的安装孔中心距、孔边距都严格遵循通用五金装配的尺寸规范,适配市面主流的M4、M5规格内六角螺丝或自攻螺丝,不需要额外扩孔或修配即可直接装配;水平底板的孔位沿底板长度方向对称排布,安装时可以根据实际固定面的螺孔位置调整安装方向,两个安装面的平面度公差控制在0.1mm以内,装配后两个垂直面的垂直度公差不超过0.05mm,能够满足大部分普通工业装配的精度要求,不需要装配后再做二次校准调整。
实际使用过程中,这类角座的适用场景非常灵活:在小型电子设备的内部机架中,可以用来固定PCB板、电源模块等元器件,避免设备运输过程中震动导致元器件移位;在非标工装夹具制作中,可以作为定位挡块的安装基座,承受工件装夹时的侧向冲击力;在3D打印的功能验证环节,这类结构可以快速打印制作,用来临时搭建测试机架,验证装配方案的可行性,相比外购标准金属角座,能够大幅缩短样机制作的周期,降低验证成本。
设计这类角座结构时,需要重点关注几个细节:首先是加强筋的厚度设置,筋厚不能超过主体壁厚的0.8倍,否则成型过程中容易出现缩痕,对于塑料打印件来说还容易出现翘曲变形;其次是安装孔的边缘需要做圆角过渡,避免应力集中导致孔位受载后开裂;另外两个安装面的相交内角处需要做微小的倒角处理,避免安装时与配合件的外角干涉,导致两个安装面无法完全贴合,影响装配的稳定性。
从材料适配角度来说,这款结构既可以采用3D打印PLA、ABS材料做快速原型验证,也可以采用铝合金、不锈钢材料通过铣削加工做成量产承重件,不同材料对应的壁厚可以根据实际载荷调整:如果是做轻载固定,比如固定小型传感器、走线槽等部件,壁厚设置为2mm即可满足强度要求;如果是做中型载荷支撑,比如固定小型电机、气缸等动力部件,壁厚需要提升至4-5mm,同时加强筋的厚度也要对应增加,保障承载能力足够。日常选型时不需要追求过高的强度冗余,根据实际承载的重量、震动频率选择对应壁厚的规格即可,避免过度设计造成材料和装配空间的浪费。
- 上一篇:参数化真空管路变径适配接头结构
- 下一篇:带法兰底座侧通式黄铜管路连接接头
- 全部评论(0)
- 模板大小: 2.48 MB
- 售价:5金币
- 下载次数: 38
- 系统要求: Rendering,STEP / IGES,STL,SOLIDWORKS
- 软件分类: 通用五金配件
