电源变压器用折弯式减震安装支架结构

　　做电源类设备结构设计快十二年，经手的工频、高频变压器安装结构少说有上百套，看到这个折弯成型的减震支架结构，第一反应是这是给小功率开放式电源变压器做的配套安装件，这类结构在桌面式工业电源、小型工控设备内置供电模块里用得极多，很多刚入行的结构工程师做变压器安装时，总想着直接用螺丝把变压器锁在设备壳体上，忽略了变压器工作时的硅钢片磁致伸缩会带来持续微幅振动，轻则传导到壳体引发低频共振噪音，重则长期振动导致绕组接线端脱焊、引脚虚接，这类支架就是专门解决这个痛点的。

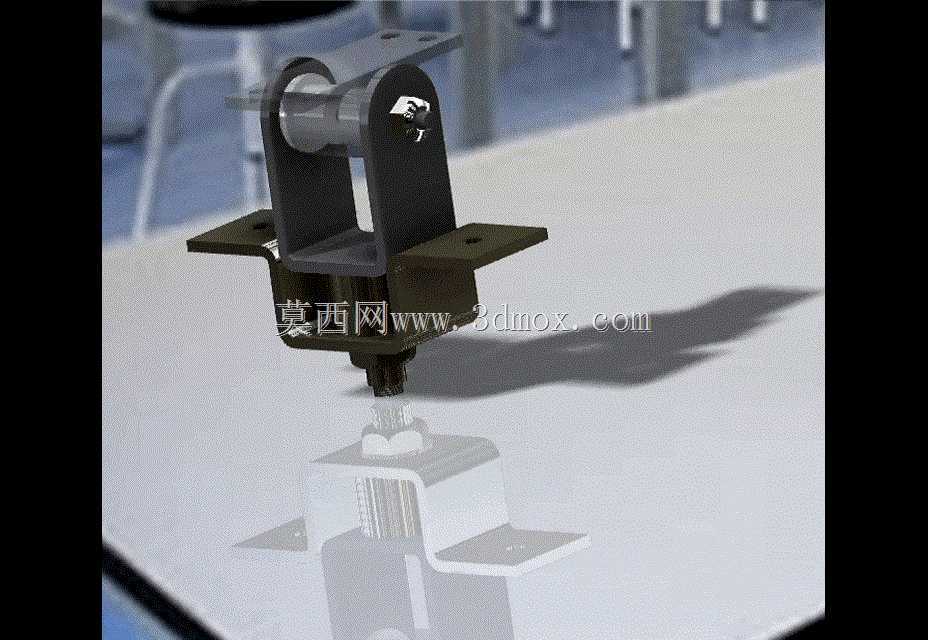

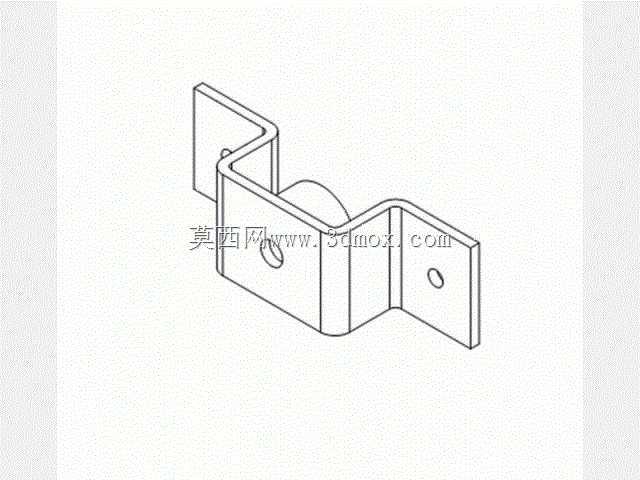

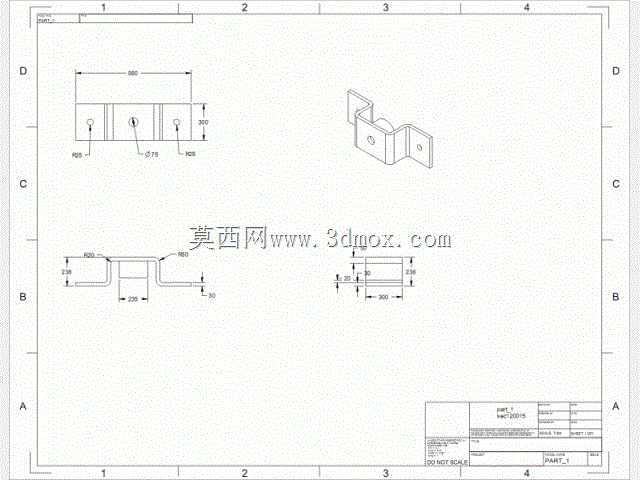

　　从结构形态看，这个零件是典型的单工序连续模冲压折弯件，基材应该选1.2mm到1.5mm厚的镀锌冷轧钢板，不用做额外表面处理，靠镀锌层就能满足设备内部的防锈要求，整体采用几字形对称折弯结构，两侧的外翻边是安装固定边，上面预冲的两个安装孔位做了去毛刺处理，避免安装时刮伤设备壳体的喷塑层，中间的内凹腔体是用来卡装变压器配套的橡胶减震垫的——很多人做这类支架时会把腔体尺寸做的和减震垫外径完全一致，实际装配时会发现橡胶件有公差，过盈量太大很难塞装，这个结构的腔体单边留了0.3mm的装配间隙，既可以保证减震垫不会轻易脱落，又能降低装配难度。

　　设计这类支架的时候，首先要算准安装边界：两侧安装边的孔距要匹配设备内部安装柱的间距，通常这类小功率变压器的安装孔距控制在60mm到80mm之间，支架的整体高度要根据减震垫的压缩量来定，一般橡胶减震垫的额定压缩量是自身高度的15%到20%，支架的内凹深度要比减震垫自由高度低2mm左右，这样锁上安装螺丝后，减震垫刚好处于最佳压缩区间，既能有效隔振，又不会因为压缩量过大导致减震垫提前老化失效。另外折弯处的圆角处理也很关键，不能直接折成直角，要留和板材厚度匹配的折弯R角，避免折弯处出现应力集中导致开裂，毕竟这个零件要长期承受变压器的重量和振动载荷，折弯处的疲劳强度直接决定了整个安装结构的使用寿命。

　　实际应用场景里，这类支架不会单独使用，中间的弧形让位结构是专门给变压器的环形绕组或者EI型硅钢片的凸台留的避让空间，避免支架和变压器本体发生硬接触，装配的时候先把橡胶减震垫卡进支架的中间腔体，再把变压器的安装脚放在减震垫上，用带防松垫圈的螺丝穿过支架和减震垫的中心孔锁在变压器的安装螺柱上，最后再把支架两侧的固定边锁在设备的安装底板上，整个装配流程不需要额外的工装，普通产线工人徒手就能完成，很适合批量生产的消费类、工业类电源产品。

　　很多工程师做这类结构时容易忽略一个细节：支架两侧的固定边要做5度左右的微翘处理，因为钣金折弯后会有一定的回弹，完全平直的边锁在安装底板上时，容易因为折弯回弹导致支架和底板之间存在间隙，锁螺丝后支架会产生内应力，长期振动下应力释放会导致螺丝松动，微翘的边在锁附时会被压平，产生持续的预紧力，能大幅降低螺丝松动的概率。另外支架上的安装孔要做略大于安装螺丝直径的设计，通常用M4的安装螺丝的话，孔位做到4.5mm，既可以补偿钣金件的冲压公差，又能在装配时微调变压器的位置，避免和周边的电容、接线端子等元器件发生干涉。

　　从隔振效果来看，这种支架搭配邵氏硬度40度到50度的丁腈橡胶减震垫，能把变压器传递到设备壳体的振动加速度降低70%以上，对于那些对噪音要求比较高的实验室设备、桌面式医疗仪器来说，这种结构的成本远低于做整体壳体隔振，而且可靠性更高，不会出现长期使用后隔振材料移位的问题。另外这个结构的板材利用率很高，连续模冲压的时候料边留1.5mm就能满足排样要求，单零件的材料成本很低，适合年出货量几万到几十万套的量产产品，不会给整机带来过多的成本压力。

　　做三维建模的时候要特别注意折弯系数的设置，不同厚度的镀锌板折弯系数不一样，1.5mm厚的板用90度折弯的话，折弯扣除值一般取2.5mm，要是系数设错了，做出来的样件安装孔距就会有偏差，到时候装不上设备的安装柱，还要重新改模，耽误项目进度。另外建模的时候要把冲压的脱模斜度做进去，虽然这个零件的冲压深度很浅，但是不做脱模斜度的话，模具生产的时候容易出现脱模卡料的问题，影响量产效率。
