带散热结构的电源设备金属钣金外壳

　　这款钣金壳体主要应用于小功率电源变压器、低压工控电源模块的外置防护场景，在嵌入式工控设备、小型通讯基站供电单元、桌面型测试电源这类对散热与电磁屏蔽有双重要求的设备中使用频率较高。日常工况下，这类壳体需要同时承担物理防护、热量导出、电磁屏蔽三重作用，避免内部线圈、PCB板受外力磕碰，同时将电源工作时产生的损耗热量及时散出，减少高温对绕组绝缘层、电子元器件寿命的影响。

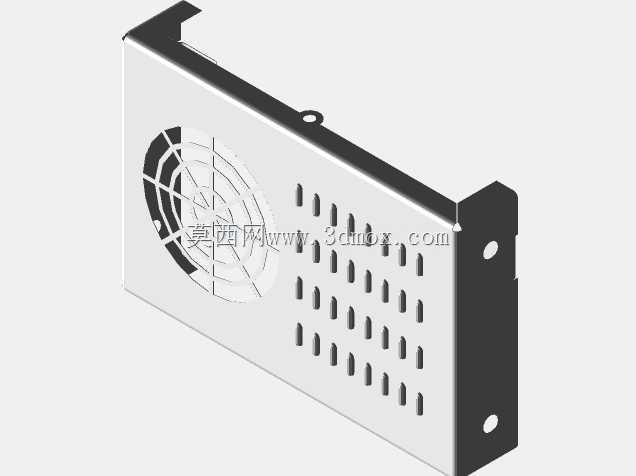

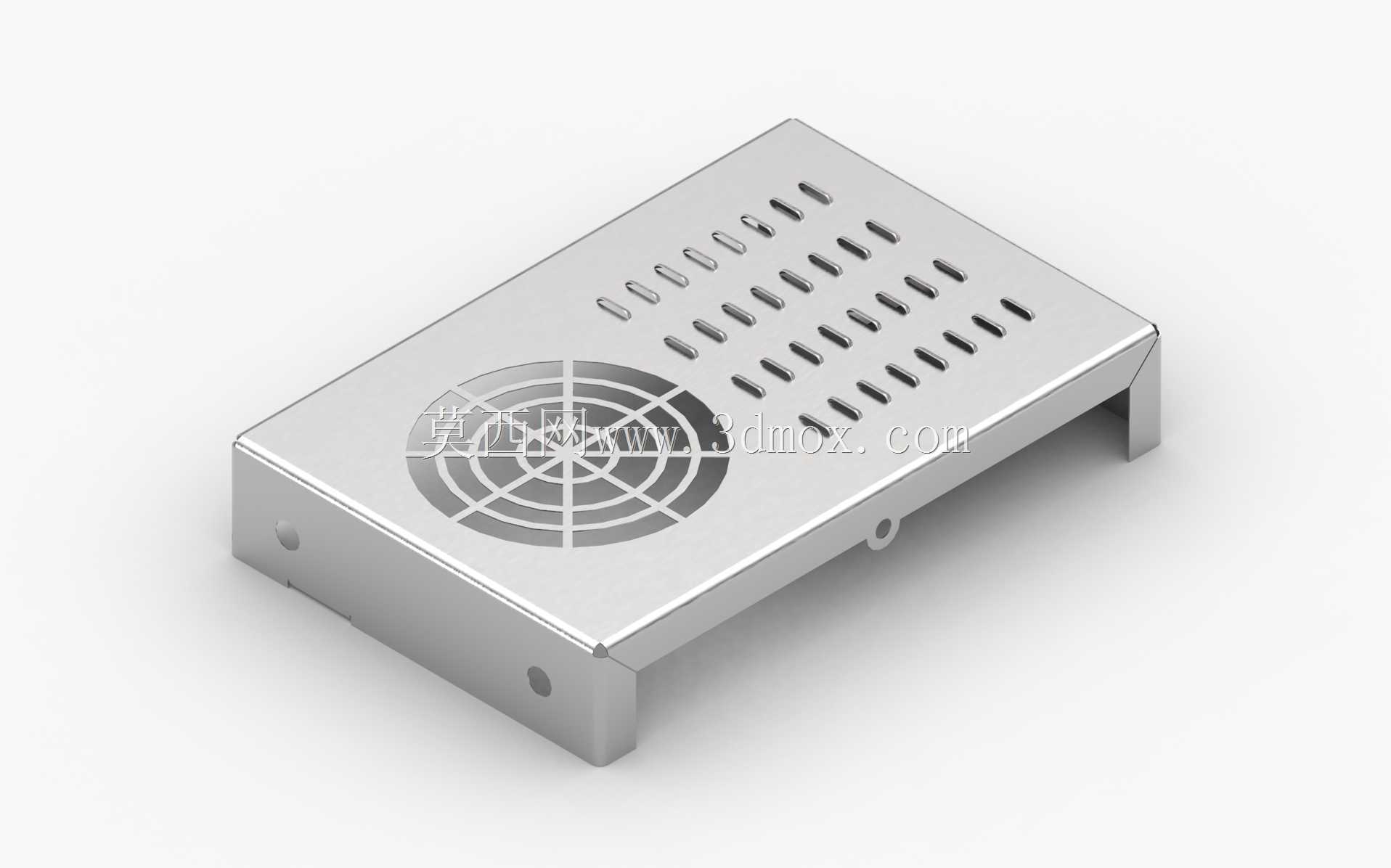

　　从结构设计来看，壳体采用一体折弯成型工艺，侧边预留的折边既可以提升整体结构刚性，减少薄板材受力后的形变，也能作为安装时的定位基准，装配时无需额外做边角打磨处理，折边处预留的安装孔位可以直接配合自攻螺丝与内部安装支架锁紧，孔位公差控制在0.1mm范围内，避免装配时出现孔位错位需要二次扩孔的问题。顶面的散热结构做了分区设计，风扇对应位置采用同心圆栅格开孔，开孔宽度控制在3mm，既保证空气流通面积，也能避免较大异物落入触碰高速转动的风扇扇叶；其余区域采用长条形阵列散热孔，开孔方向顺着内部空气流动方向排布，减少风阻，让风扇带动的气流可以顺着长条孔快速流出，形成顺畅的散热风道。

　　壳体边角处做了小半径圆角处理，避免装配和后期维护时锋利的钣金边角划伤操作人员，侧面预留的挂装孔可以支持壁挂式安装场景，适配不同的设备安装需求。设计过程中优先考虑了板材的利用率，展开图排布时尽量减少废料产生，折弯工序的顺序经过优化，先折侧边短边再折长边，避免折弯过程中板材与工装夹具发生干涉，所有开孔都在折弯前的平板工序完成冲压，保证开孔位置的精度，减少折弯后二次加工的工作量。壳体的内表面预留了接地柱安装位，可以直接连接内部电路的接地端，配合金属板材本身的导电特性，实现基础的电磁屏蔽效果，减少电源工作时的电磁干扰对外围敏感电路的影响。

　　安装边界方面，壳体的内部净空尺寸可以容纳常规EI型、环形小功率变压器以及配套的整流、滤波电路板，底部预留的支脚高度为8mm，让壳体底面与安装面之间留出足够的空气夹层，避免底部热量直接堆积在安装接触面，同时也能给底部走线留出空间，避免线缆被壳体压损。实际使用中，这类钣金壳体的表面可以根据使用场景做喷塑、镀锌、阳极氧化等不同的表面处理，应对潮湿、多尘、轻度腐蚀等不同的工作环境，板材厚度通常选用0.8mm到1.2mm的冷轧钢板，在保证结构强度的同时控制整体重量，不会给安装支架带来额外的承重负担。
