机器人无间隙传动绞盘齿轮结构

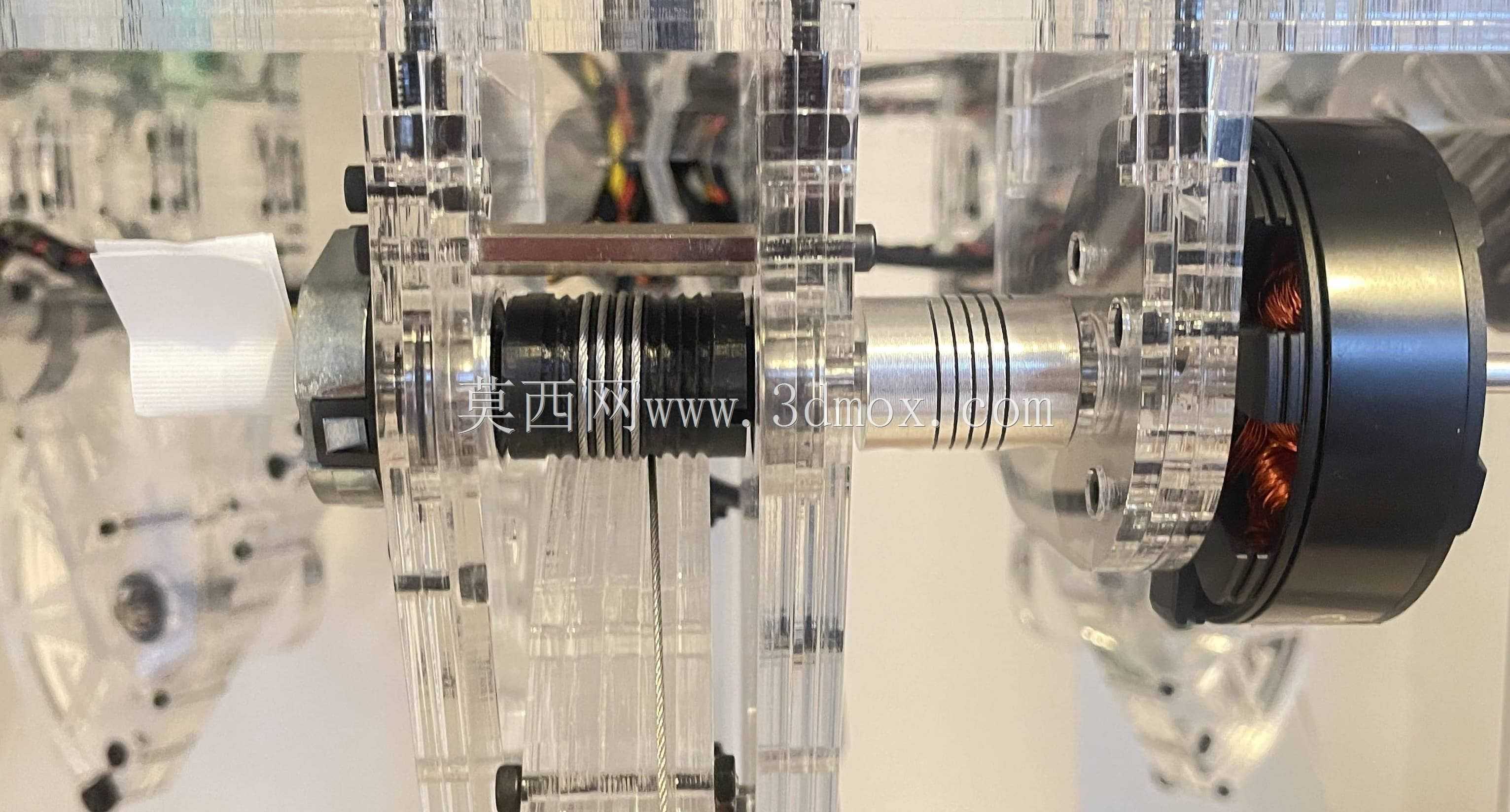

　　在Delta并联机器人这类需要高速往复定位、正反向频繁切换的传动场景中，普通渐开线圆柱齿轮啮合时存在的齿侧间隙，会直接导致末端执行器出现回程误差，在高速拾放作业时还会引发机构振动、定位精度漂移，长期运行后间隙磨损扩大会进一步降低设备的重复定位精度，无法满足电子元件分拣、精密组装这类±0.1mm级精度要求的工位需求。这款绞盘齿轮的核心设计逻辑，就是从啮合结构层面消除传动侧隙，通过特殊的齿形修型与啮合副匹配设计，让齿轮在正反向传动切换时不存在空行程，完全适配机器人关节、绳索牵引传动这类对回差控制要求极高的应用场景。

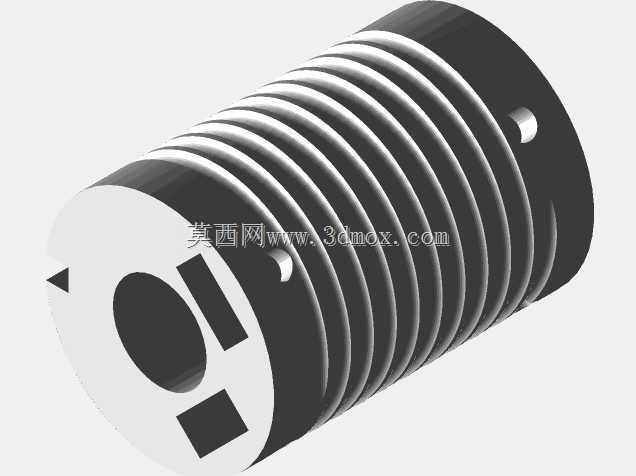

　　从结构细节来看，这款齿轮采用中空轴安装设计，中心通孔用于穿过传动绳索或者安装固定芯轴，端面开设的两个对称矩形卡槽，是用来和驱动输出轴的定位凸台配合，传递扭矩的同时避免齿轮与轴之间出现周向转动间隙，相比普通平键连接，这种卡槽式的配合结构能减少键连接带来的装配间隙，进一步压缩整个传动链的回差总量。齿轮外圈的多道环形齿槽是绳索缠绕的工作区域，齿槽的轮廓经过专门修型，和牵引绳索的外径完全匹配，绳索缠绕在齿槽内时不会出现打滑、跳绳的问题，多道平行齿槽的设计可以根据负载需求选择缠绕圈数，调整传动时的摩擦力与负载能力，单圈缠绕即可满足轻载高速传动的需求，多圈缠绕则能适配更大牵引负载的作业场景。

　　在安装边界方面，这款齿轮的轴向尺寸紧凑，整体为圆柱式结构，径向最大轮廓尺寸适配常规小型机器人关节的安装空间，不需要额外预留过大的装配余量，齿轮两端的定位止口可以直接和关节轴承座配合安装，端面的两个小孔是装配时的定位销孔，安装时先通过定位销完成齿轮与输出轴的周向定位，再通过端面的紧定螺钉完成轴向固定，整个装配流程不需要复杂的工装调整，普通装配人员即可完成安装调试。齿轮的啮合面经过表面硬化处理，在长期与绳索摩擦、反复正反转传动的工况下，不会出现过快的齿面磨损，能长期保持无间隙的传动状态，减少设备后期的维护调整频次。

　　在实际应用中，这类绞盘齿轮除了用在Delta机器人的绳索牵引传动结构中，还可以适配小型桌面级机械臂的关节传动、3D打印机的同步带替代传动结构、精密拉线传感器的收线轮结构，在这些场景中，无间隙的特性能保证传动过程的运动精度，不会因为侧隙存在导致位置反馈出现偏差。设计这类齿轮时，需要重点关注齿槽的轮廓公差与端面卡槽的位置度公差，齿槽的轮廓度偏差过大会导致绳索缠绕时出现卡滞，卡槽的位置度偏差则会导致齿轮安装后出现径向跳动，传动过程中引发绳索张力波动，反而影响传动平稳性。建模过程中需要先确定牵引绳索的直径参数，再根据绳索直径匹配齿槽的槽宽与槽深，槽宽一般比绳索直径大0.1-0.2mm，既保证绳索能顺利嵌入槽内，又不会因为间隙过大出现跳绳问题，齿槽的槽底圆角需要和绳索的弯曲半径匹配，避免绳索长期在尖锐槽底弯折出现疲劳断裂。

　　另外，这款齿轮的中空结构除了穿设绳索，还可以在孔内布置走线槽，让机器人末端的传感器线缆从齿轮中心穿过，避免传动过程中线缆与周边结构发生摩擦缠绕，优化整个关节的走线布局。齿轮的重量经过轻量化优化，在保证结构强度的前提下尽可能减少自身转动惯量，适配高速往复运动的工况，降低驱动电机的负载扭矩需求，提升整个传动系统的动态响应速度。在选型匹配时，需要根据实际传动的负载大小、牵引速度、安装空间尺寸来确认齿轮的具体参数，不同模数的齿槽适配不同直径的牵引绳索，不同的轴向长度对应不同的缠绕圈数与负载能力，安装时需要保证齿轮的回转中心与驱动轴的回转中心完全同轴，否则会导致绳索张力周期性波动，加快绳索与齿槽的磨损。
