轻量化镂空直齿圆柱传动齿轮结构

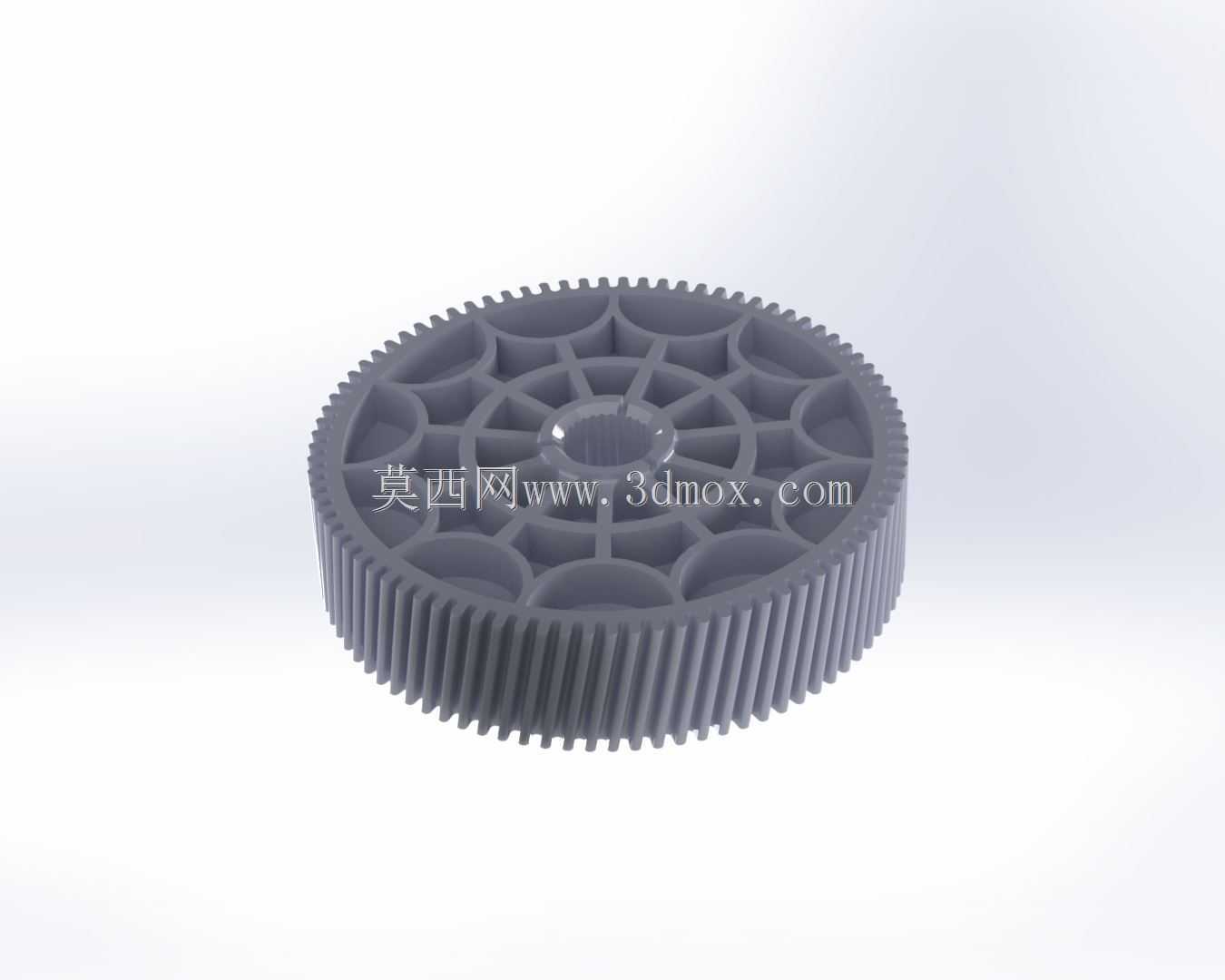

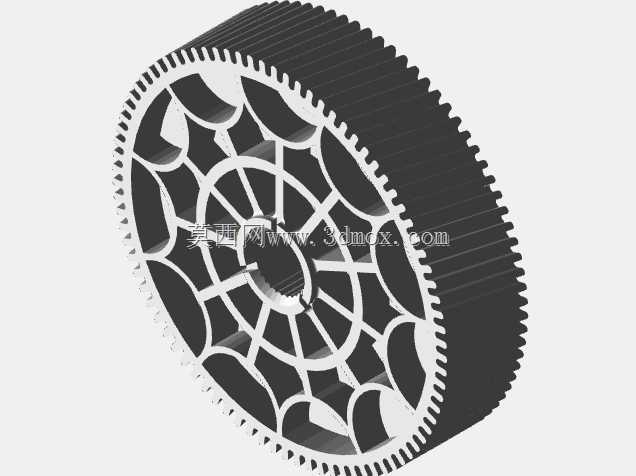

　　这款直齿圆柱齿轮采用辐板式镂空结构设计，主要面向中小载荷的精密传动场景，常见于桌面级自动化设备、小型输送机构、3D打印机传动模组、教学演示教具以及创客DIY项目的动力传递环节。区别于传统实心齿轮的厚重结构，该设计在轮辐区域采用了多组对称分布的类扇形镂空构型，在保证轮齿啮合强度、辐板支撑刚度的前提下，大幅削减了齿轮自身的转动惯量，能够有效降低传动过程中的启停冲击，提升动力响应速度，同时减少原材料消耗，适配3D打印快速成型的加工特性，降低单件制造成本。

　　从结构设计逻辑来看，齿轮整体为单级直齿圆柱构型，齿圈部分保留了足够的径向厚度，保证轮齿在啮合过程中不会因为壁厚不足出现断齿、形变问题，齿形参数符合标准渐开线圆柱齿轮的啮合规范，能够与同模数的标准直齿轮完成顺畅啮合，啮合侧隙控制在合理区间，既可以避免卡滞，也能减少回程误差，满足中小载荷下的传动精度要求。中心设置的安装轴孔为标准圆柱通孔，可适配对应直径的传动光轴，轴孔与轮辐的衔接区域做了加厚过渡处理，避免安装锁紧时应力集中导致的轮毂开裂，轮辐的筋条沿圆周方向均匀分布，每道筋条的走向都经过受力校核，能够将啮合过程中产生的径向力、圆周力均匀分散到整个辐板结构上，避免局部应力过载。

　　在安装边界层面，该齿轮的轴向厚度经过优化，既保证了轮齿的啮合接触长度，提升传动承载能力，也控制了整体的轴向安装尺寸，不会占用过多的设备内部空间，可适配紧凑布局的传动腔体。齿轮的端面平整度控制在合理公差范围内，安装时可以通过轴肩或者轴用挡圈完成轴向定位，不需要额外设计复杂的定位结构，降低装配复杂度。齿顶圆、齿根圆的过渡区域做了微小的圆角处理，既可以减少3D打印过程中的支撑残留，也能避免啮合过程中齿顶与配对齿轮的齿根发生干涉，同时降低运转过程中的风阻与噪音。

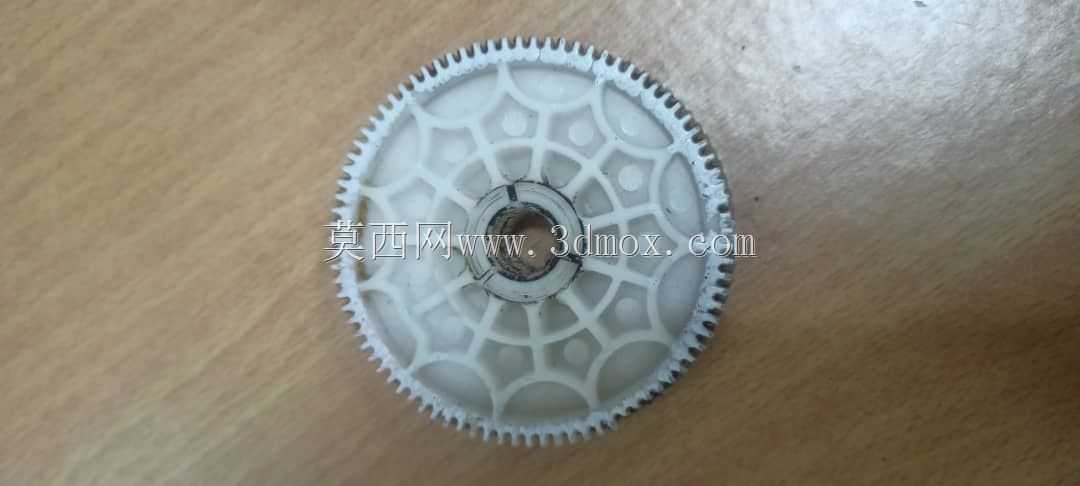

　　从实际使用场景出发，这种镂空结构的齿轮尤其适合采用PLA、ABS、PETG等常见3D打印材料制作，打印过程中不需要添加过多内部支撑，辐板区域的镂空结构可以直接悬空打印成型，大幅减少后处理工作量，打印完成后仅需去除少量支撑毛刺即可投入使用。在传动性能表现上，轻量化的结构使得齿轮在高速运转时的离心力更小，对支撑轴承的载荷更低，能够延长配套轴承的使用寿命，同时自身运转的振动幅度更小，提升整套传动机构的运行平稳性。针对教学场景，这种镂空结构可以直观展示齿轮的受力传递路径，帮助学习者理解辐板式齿轮的设计逻辑，也可以作为机械原理课程的实操组装配件，完成齿轮传动比、传动效率的相关实验。在小型自动化设备的应用中，该齿轮可用于动力输出端的减速传动环节，匹配小型步进电机、直流减速电机的输出轴，完成扭矩传递与转速匹配，镂空结构也方便在设备调试过程中观察内部的啮合状态，及时排查卡滞、偏磨等问题。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构的壁厚都控制在打印工艺可稳定成型的范围内，没有出现过于薄壁或者尖锐的结构，避免打印过程中出现翘曲、断料等问题，同时轮齿的齿面没有设置复杂的曲面特征，打印时层纹方向与轮齿受力方向匹配，能够最大化提升轮齿的抗弯折强度。针对不同的使用载荷需求，也可以通过调整打印填充率、更换更高强度的打印材料来提升齿轮的承载能力，不需要修改整体的结构外形，具备较强的适配性。齿轮的中心轴孔可以根据实际安装的轴径进行微调，不需要改动轮齿与辐板的主体结构，能够快速适配不同规格的传动轴系，缩短定制化设计的周期。
