手持便携曲面造型小风扇结构设计

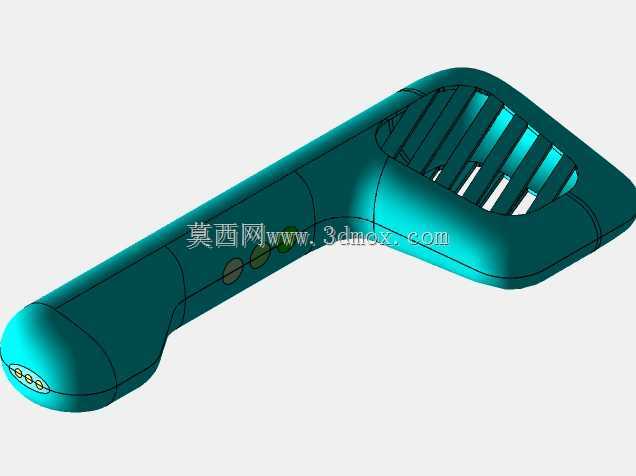

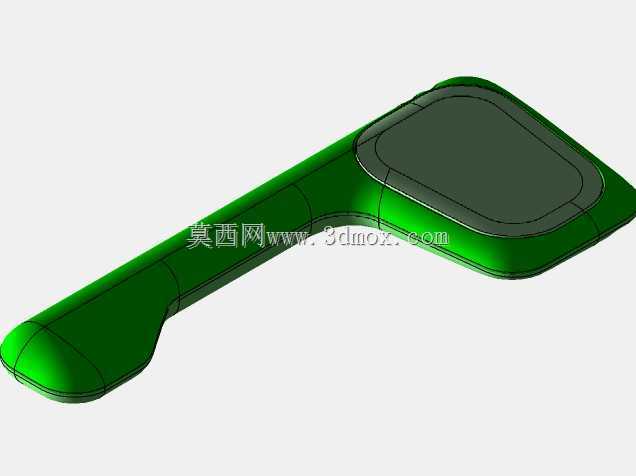

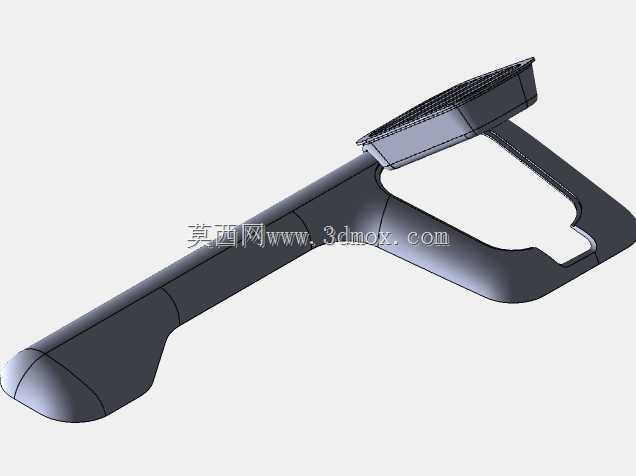

　　这款手持小风扇的结构设计，首先围绕随身便携散热的核心场景展开，日常通勤、户外排队、桌面临时补风这类场景下，设备需要兼顾单手握持的舒适度与出风效率，因此整体采用L型的一体化布局，握柄段与出风栅段呈自然弯折角度，贴合人手握持时腕部的自然姿态，长时间持握不会出现腕部酸胀的问题。握柄部分的曲面做了多段过渡处理，周向的弧度匹配成年人手掌的指腹贴合曲线，表面预留的按键位置刚好落在拇指自然放置的区域，无需调整握持姿势即可完成开关、档位切换的操作，握柄尾端预留的充电接口做了内凹防护设计，避免日常放置时接口被磕碰损伤，同时接口周边的壳体做了加厚处理，提升插拔充电线时的结构强度，防止长期使用后接口处出现壳体开裂的问题。

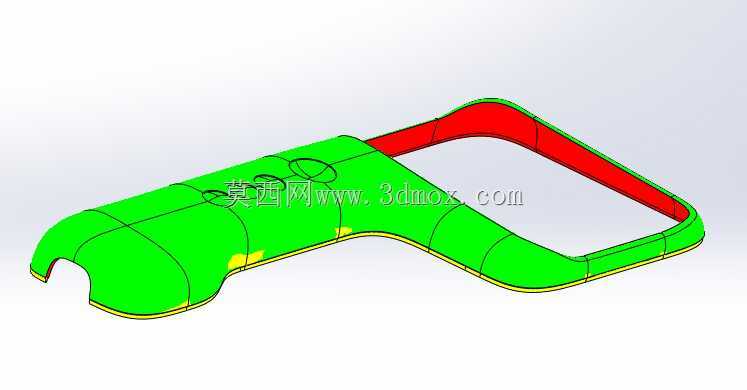

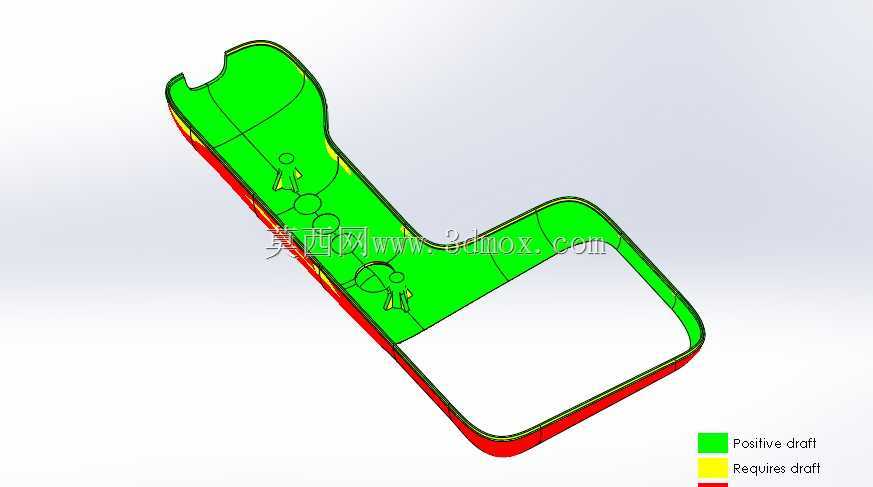

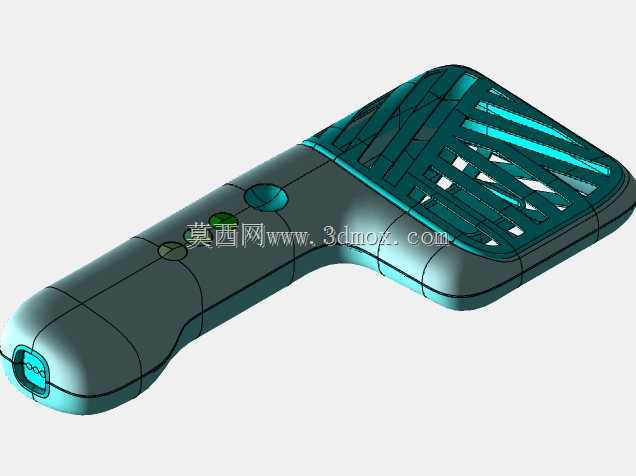

　　出风段的栅格结构采用斜向交错的筋条设计，既可以保证出风的通流面积，避免筋条遮挡导致风量损失，又能形成防护结构，防止手指误触内部扇叶造成安全隐患，栅格筋条的厚度做了均匀化处理，所有筋条的拔模角度保持一致，适配后续注塑生产的脱模需求，减少生产过程中的次品率。内部的风道结构做了顺滑过渡设计，从扇叶安装位到出风栅之间的腔室没有突兀的直角结构，能够降低风阻，减少气流在腔室内的紊流噪音，提升使用时的静音表现。壳体的壁厚控制在均匀的1.8mm区间，既保证了整体结构的抗摔强度，日常从桌面高度掉落不会出现壳体碎裂的问题，又能控制整体重量，单手握持不会有明显的负重感。

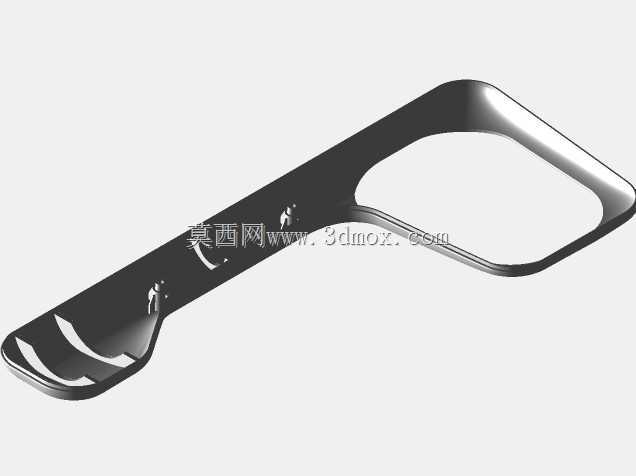

　　握柄内部的腔体做了分隔筋设计，分别预留电池、控制电路板的安装位，分隔筋同时起到加强筋的作用，提升握柄段的抗扭强度，即使受到侧向的挤压力也不会出现壳体变形的问题。扇叶的安装位做了同轴度定位结构，保证扇叶转动时的动平衡，减少转动过程中的震动，避免长期使用后因震动导致内部连接件松动。出风面的边缘做了圆弧倒角处理，没有尖锐的棱角，日常使用时不会剐蹭衣物或者皮肤。整体的安装结构采用卡扣加超声焊接的组合方式，壳体合模后通过周向的卡扣完成预固定，再通过超声焊接实现接缝处的密封，既可以保证壳体的连接强度，又能避免螺丝外露影响外观的整体性。

　　按键部分采用软胶一体式设计，和壳体表面贴合紧密，具备一定的防水溅能力，日常使用时少量的汗水或者溅落的水滴不会渗入内部电路。从安装边界来看，这款手持风扇的整体外轮廓尺寸控制在单手握持的合理区间，握柄的直径适配大多数成年人的手掌大小，不需要额外的辅助固定结构即可稳定持握，放置在桌面时可以依靠弯折的结构形成稳定的支撑，无需额外搭配底座即可实现桌面立式送风，拓展了使用场景。设计过程中针对曲面的连续性做了反复调整，所有相邻曲面之间都达到G2连续，避免出现曲面棱线硌手的问题，同时曲面的过渡也让整体外观更具流畅感，区别于传统直筒型手持风扇的生硬造型。内部走线的位置预留了专门的走线槽，避免组装时线材被壳体挤压造成破损，同时走线槽的定位可以让组装工序更高效，减少生产时的线材整理时间。电池仓的位置做了靠近握柄尾端的重心优化，让整体的重心落在手掌的握持区域内，持握时不会出现头重脚轻的倾斜感，提升长时间持握的舒适度。出风栅的筋条间距控制在安全范围内，即使是儿童的手指也无法穿过栅格接触到内部扇叶，满足小家电的安全设计要求。
