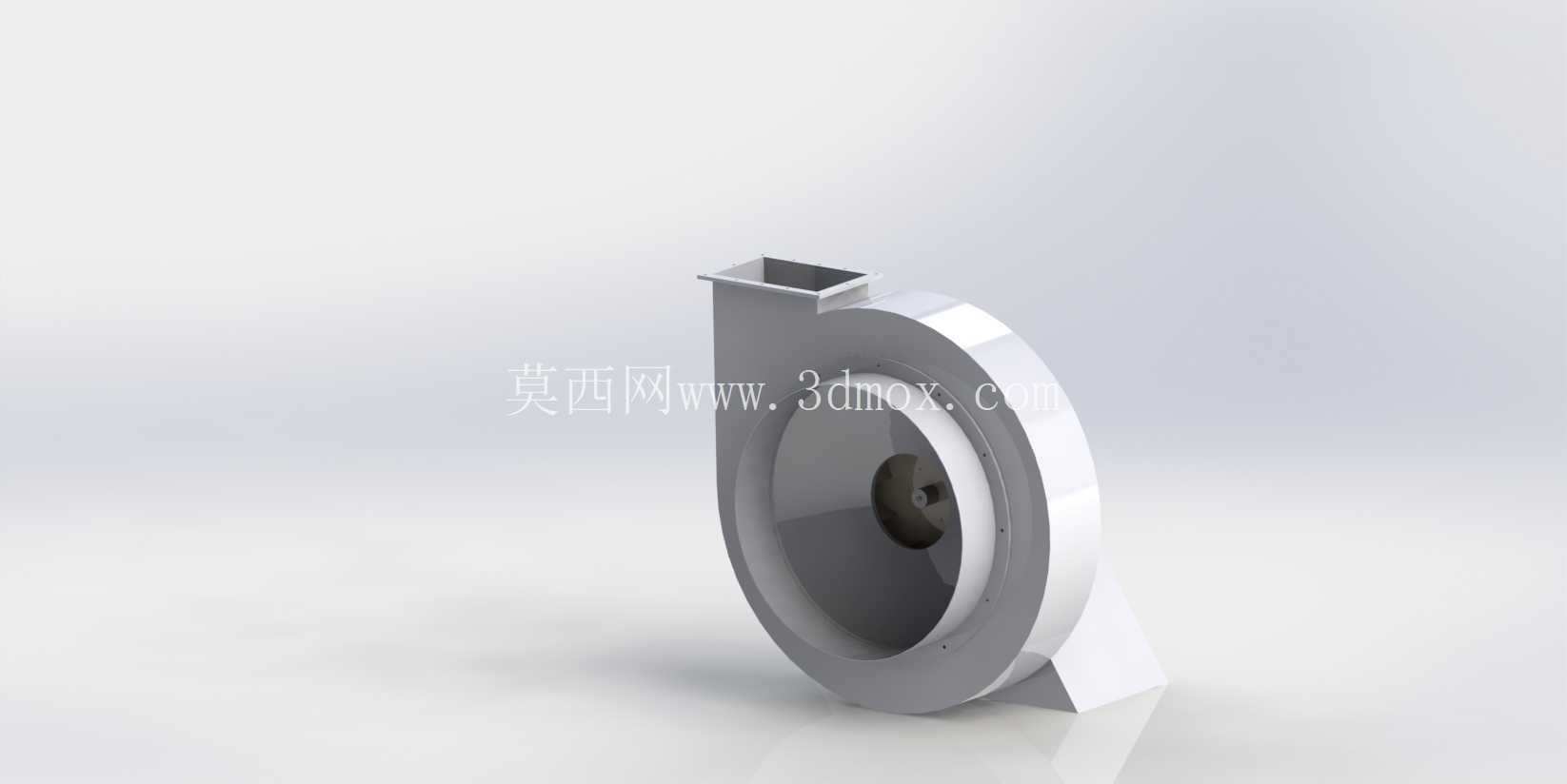

90KW电机驱动诱导阻力离心风机结构

　　这款由90KW电机驱动的诱导阻力风扇，核心应用场景集中在工业厂房定向通风、隧道局部排风、大型仓储空间气流组织优化这类需要大流量风压诱导的工况中，区别于普通轴流风机的直吹送风逻辑，它依靠离心叶轮旋转产生的负压，将特定区域的滞留空气卷吸后沿蜗壳导向的出口高速送出，在作业面形成稳定的诱导气流带，带动周边空气形成定向流动，解决大跨度空间内局部通风死角的废气、粉尘堆积问题。

　　从结构设计逻辑来看，整体采用后向离心叶轮搭配单进风蜗壳的布局，叶轮做了动平衡校准结构预留，叶片型线按照等减速流动规律设计，避免气流在叶道内出现分离损失，90KW的驱动功率匹配下，叶轮直径与蜗壳宽度的比例经过反复校核，既保证额定转速下的风量风压参数达标，又控制整机运行时的气动噪声在工业场景允许范围内。蜗壳部分采用对数螺旋线型线设计，出口段做了矩形法兰接口，方便对接现场的通风管道或者加装防护网，蜗壳底部设置了一体式安装支座，支座上预留的螺栓孔位置经过载荷计算，能够承受风机满功率运行时的振动载荷，不需要额外加装复杂的减震底座就能直接固定在混凝土基础或者钢制平台上。

　　安装边界方面，整机的重心落在底部支座的中心区域，进出口的连接尺寸符合工业通风管道的通用模数，现场安装时不需要对原有风管做大规模改造，侧面的电机对接法兰采用标准止口定位，和Y系列90KW三相异步电机的输出端尺寸完全匹配，后期维护更换电机时不需要重新调整同轴度。叶轮与蜗壳之间的间隙控制在合理范围内，既避免间隙过大导致的风量泄漏损失，又防止运行过程中热胀冷缩或者振动带来的叶轮擦壳问题，进风口位置设置了圆弧过渡的集流器，能够让气流均匀顺畅地进入叶轮叶道，降低入口处的涡流损失。

　　实际使用中，这类风机常被布置在厂房立柱侧面或者隧道侧壁，不需要铺设长距离的送风管道，依靠自身出口的高速射流就能诱导数倍于自身风量的空气流动，相比传统的全面通风方案，能够大幅降低通风系统的整体能耗，在焊接车间、涂装生产线的局部排风场景下，它可以直接对准焊烟或者漆雾产生的区域，将有害物卷吸后送入集中处理管道，避免有害物在车间内扩散。设计过程中针对叶轮的强度做了校核，叶片与轮盘、轮盖的连接位置预留了足够的焊接余量，满转速运行时的应力集中区域做了圆角过渡处理，避免长期运行出现疲劳开裂，蜗壳的板材厚度根据不同位置的承压差异做了区分，靠近叶轮出口的高风压区域适当增加板材厚度，其余区域在保证刚度的前提下控制整机重量，方便现场吊装运输。整机的检修口设置在蜗壳侧面，不需要完全拆解风管就能检查叶轮的积灰情况和轴承的运行状态，日常维护的操作空间足够，轴承座采用标准件选型，和市面上通用的轴承型号匹配，后期更换配件不需要定制特殊规格。
