NEMA17步进电机垂直安装固定支架

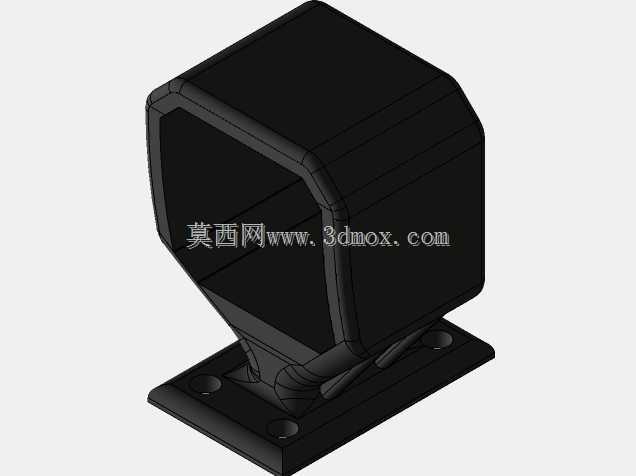

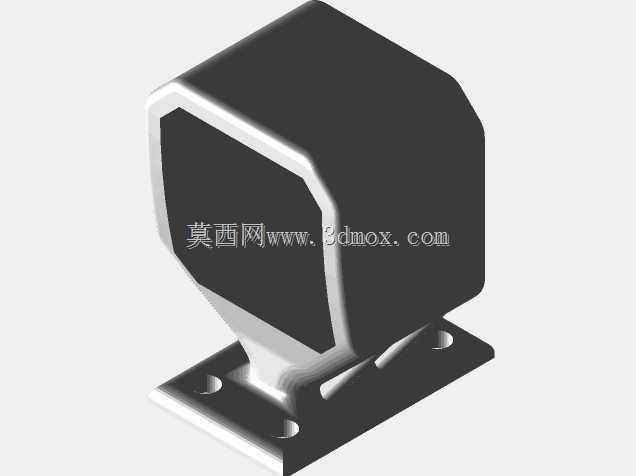

　　在小型自动化试验台、桌面级传动测试装置、3D打印改装模组这类需要紧凑布置步进动力的场景里，电机的安装姿态直接决定了传动链路的同轴度、负载受力方向以及后续维护的操作空间。很多时候现成的标准卧式电机座无法适配垂直输出的转轮传动需求，要么安装孔位对不上，要么支架伸出长度导致电机轴与转轮中心存在偏移，长期运行下会给电机轴承带来额外径向力，轻则增大运行噪音，重则加速轴承磨损、导致丢步。这款垂直式步进电机安装支架，就是针对这类垂直布置动力的需求设计的，专门适配NEMA17规格的步进电机，能够将电机牢牢固定在垂直姿态下，让电机输出轴保持水平方向对接转轮或者同步带轮，替代传统卧式安装需要额外转接板的复杂结构。从结构设计来看，支架整体分为上部的电机容置腔和下部的安装底板两部分，上部容置腔采用八边形切边的框型结构，内壁刚好贴合NEMA17步进电机的方形本体轮廓，不会出现电机装入后晃动的问题，腔体内壁预留了足够的间隙，不会刮蹭电机外壳的散热筋或者接线端子，腔体开口端的端面做了微小的倒角处理，方便电机装配时快速对位，不需要反复调整角度就能对准安装孔。下部的安装底板为方形平板结构，四个角位置设置了沉头安装孔，能够使用M3或者M4规格的内六角螺丝将整个支架固定在设备的安装基板上，沉头孔的设计可以让螺丝头部完全埋入底板平面，不会出现螺丝凸起干涉其他部件的问题。

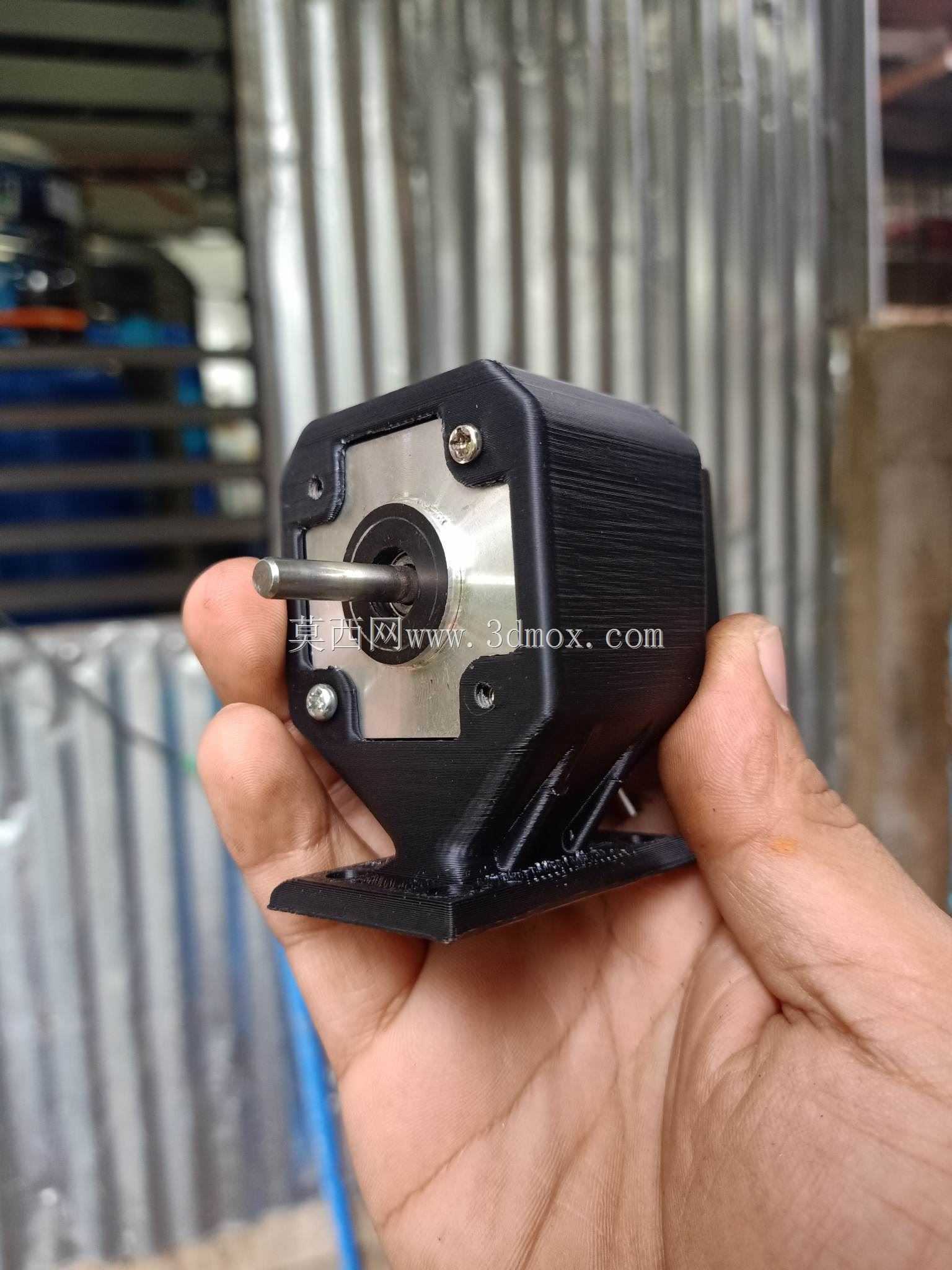

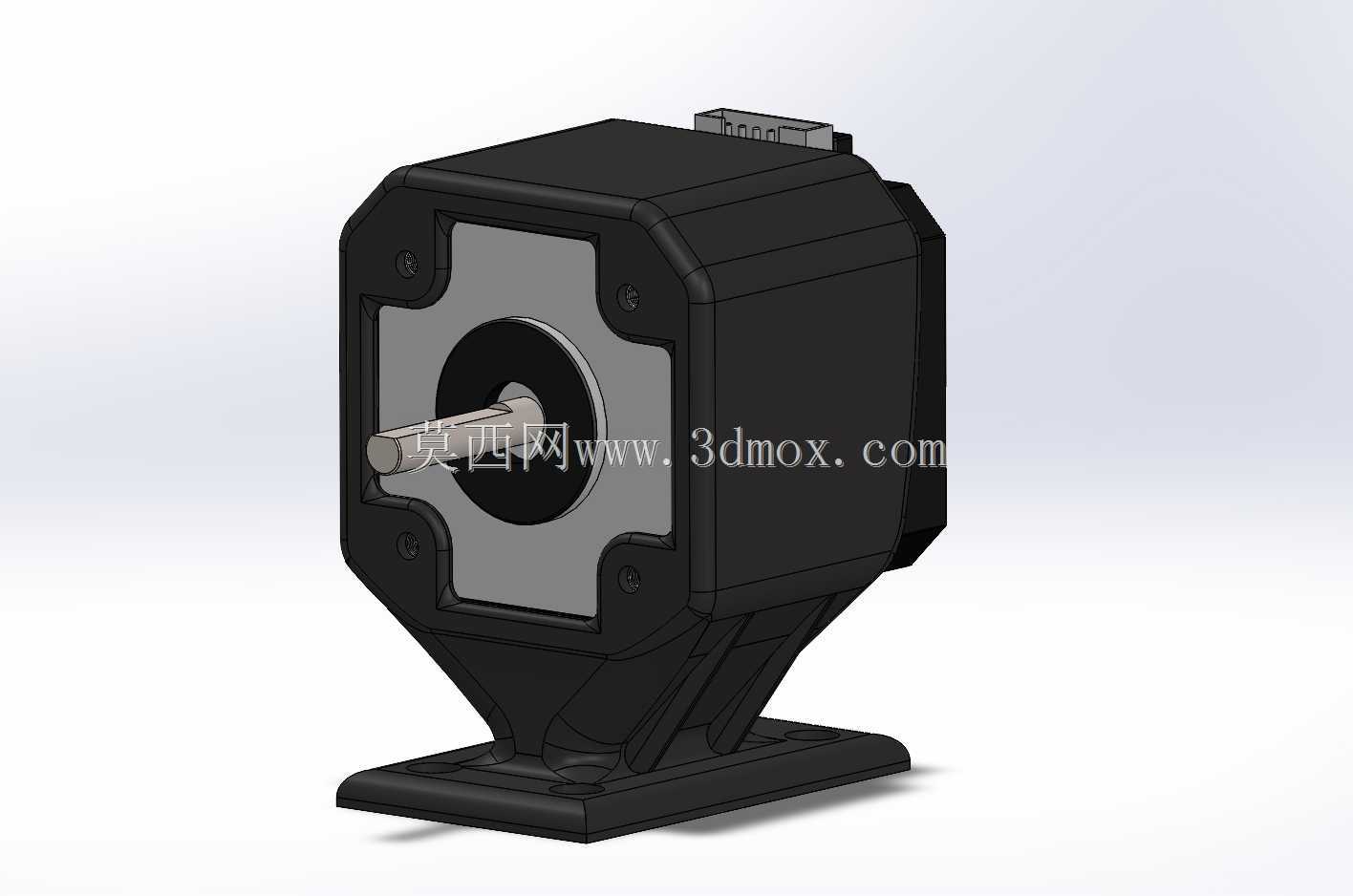

　　在容置腔和底板的连接位置，设计了两道对称的加强筋，沿着腔体侧壁斜向延伸到底板表面，这部分结构是经过受力校核的，当电机输出端挂载转轮承受径向负载时，加强筋能够分散连接位置的应力，避免长期负载下腔体和底板的连接处出现开裂或者形变，尤其是在电机频繁正反转、启停冲击的工况下，加强筋的存在可以大幅提升支架的结构刚性，减少支架形变带来的轴系跳动。实际使用时，只需要将NEMA17步进电机从腔体的后侧开口推入，对准腔体端面上预留的四个电机安装孔，用电机配套的紧固螺丝从端面拧入电机本体的安装螺纹孔，就可以完成电机和支架的固定，整个装配过程不需要额外的转接件，也不需要调整电机的周向角度，推入后孔位自然对齐。安装底板的孔位间距按照标准的小型设备安装间距设计，既可以直接固定在铝型材的端面上，也可以固定在亚克力、钣金材质的设备基板上，安装边界的容错率较高，即使基板上的安装孔存在微小的位置偏差，沉头孔的间隙也能补偿一定的安装误差。支架的腔体深度经过精准计算，当电机完全装入后，电机输出轴会从腔体前侧的中心孔伸出合适的长度，刚好可以安装配套的转轮、同步轮或者联轴器，不会出现轴伸过长导致传动件晃动，也不会因为轴伸过短导致传动件无法固定到位。

　　和之前常用的伺服安装座相比，这款支架的结构更紧凑，整体占用的安装空间更小，尤其是在垂直方向的高度更低，适合安装空间局促的桌面级设备，同时八边形的腔体结构相比传统方形腔体，在减轻自身重量的同时，并没有降低结构的抗扭刚性，因为切边的位置刚好是方形腔体受力较小的区域，去除这部分材料不会影响整体强度，反而可以减少3D打印制作时的材料消耗，缩短打印成型的时间。在传动适配性上，这款支架可以搭配不同直径的转轮使用，只要转轮的安装孔径和NEMA17电机的输出轴径匹配，就可以直接安装，不需要额外调整支架的位置，因为支架的腔体中心高度是固定的，安装到底板后，电机轴的中心高度保持一致，更换不同传动件的时候不需要重新校准中心高，能够减少设备调试的时间。

　　对于做小型传动试验的开发者来说，这款支架可以快速搭建垂直布置的动力测试平台，不需要单独设计加工定制支架，大幅缩短原型机的制作周期，而且支架的结构足够简单，没有复杂的曲面或者异形结构，不管是采用3D打印制作小批量样机，还是后续开模做注塑件量产，都具备较好的工艺性，不会出现脱模困难或者加工成本过高的问题。在受力表现上，当电机挂载额定负载的转轮运行时，支架的底板和腔体连接位置的形变控制在极小的范围内，不会因为负载作用导致电机轴出现倾斜，保证传动的同轴度，减少传动过程中的振动和噪音，即使电机运行在较高的转速下，支架也不会出现共振的问题，因为加强筋的结构提升了整体的固有频率，避开了电机常用转速段的共振区间。
