汽车发动机排气歧管结构三维设计

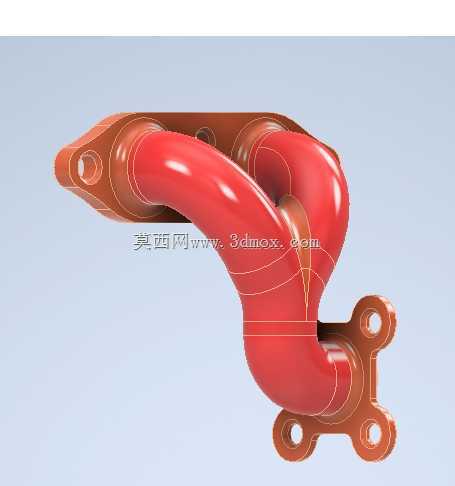

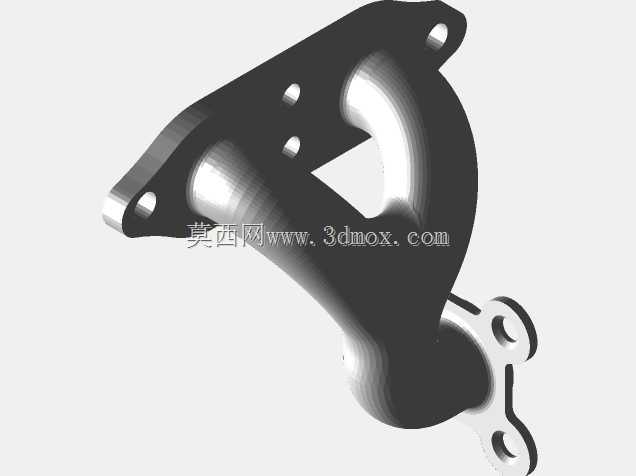

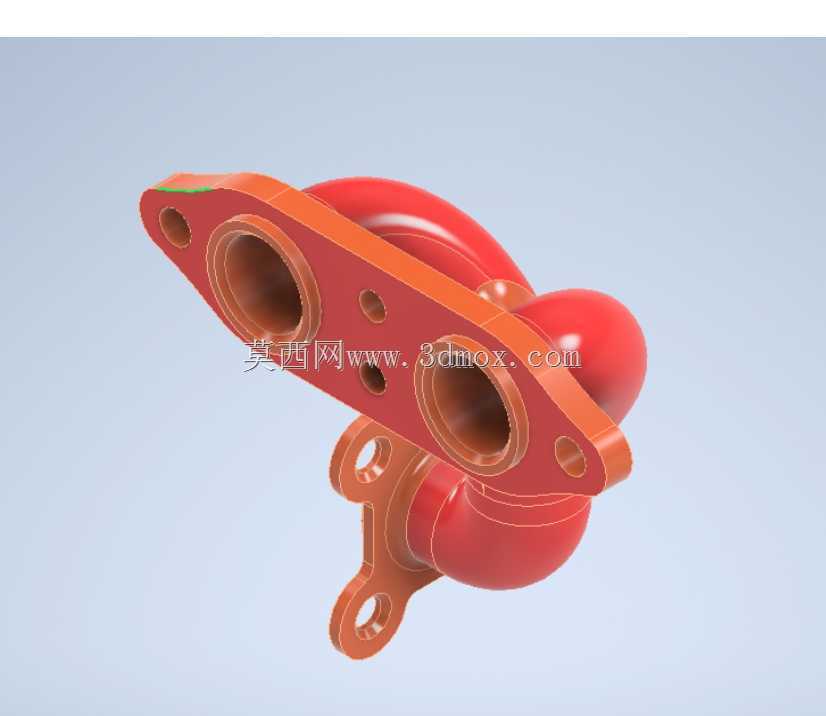

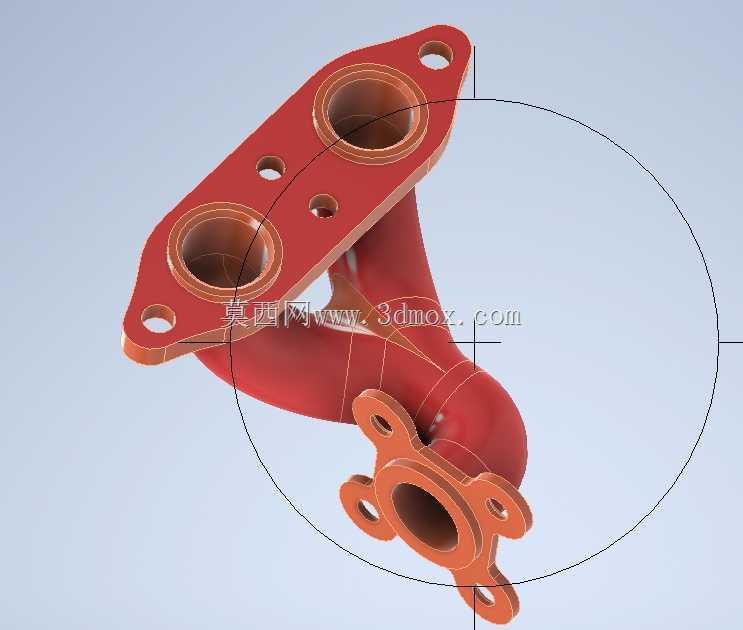

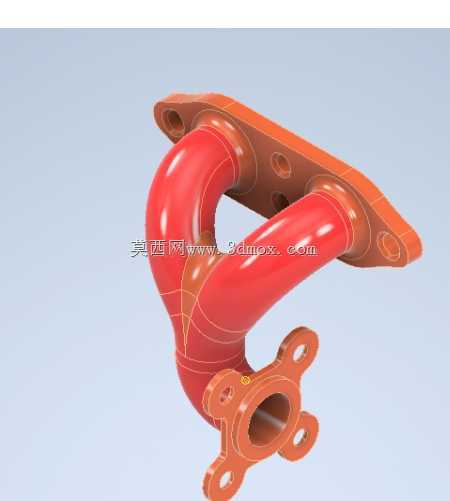

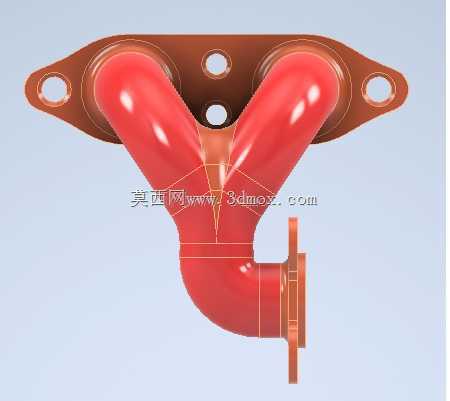

　　在汽车动力总成的结构设计环节中，排气歧管作为连接发动机气缸盖排气口与下游排气系统的核心过渡部件，其结构合理性直接影响发动机的排气效率、动力输出特性以及整车NVH表现。这款排气歧管的设计，首先围绕四缸发动机的点火顺序做了气道走向的排布优化，避免各缸排气气流在歧管内部形成干涉紊流，减少排气背压对气缸扫气过程的负面影响。从安装边界来看，法兰端的螺栓孔位完全匹配对应排量发动机气缸盖的排气侧安装面，孔位公差按照IT7级精度控制，保证装配时的密封面贴合度，避免高温排气泄漏；另一侧的连接法兰则匹配三元催化器的入口端尺寸，安装面做了平面度强化处理，可适配金属密封垫片的压紧要求，耐受排气系统长期工作的高温振动工况。

　　设计过程中充分考虑了歧管的热变形补偿，气道的弯曲弧度做了平滑过渡处理，既减少气流沿程阻力，也避免直角结构带来的应力集中问题，在发动机高负荷运行时，歧管各区域的温度梯度差可通过结构弧度的形变余量释放，减少热疲劳开裂的风险。从功能特性上看，这款歧管采用分支等长的设计思路，让各缸排出的废气能够以均匀的流速汇入总管，避免不同气缸的排气脉冲相互干扰，保证排气过程的顺畅性，对于自然吸气发动机而言，合理的歧管结构还能利用排气脉冲的负压效应，提升气缸的进气充量，间接优化发动机的扭矩输出特性，尤其是在中低转速区间的动力响应表现。

　　在实际装车应用场景中，这类排气歧管多用于小排量乘用车的直列四缸发动机，安装位置位于发动机舱的排气侧，周边需要预留足够的热防护间隙，避免高温辐射影响周边的线束、橡胶管路以及塑料饰件的使用寿命；设计时也对歧管的壁厚做了梯度优化，法兰连接区域适当增加壁厚保证安装强度，气道薄壁区域在保证结构刚度的前提下控制整体重量，符合动力总成轻量化的设计趋势。建模过程中对气道内壁的曲面做了连续曲率处理，避免局部凸起造成的气流扰流，同时对安装支耳的位置做了模态分析优化，让歧管的固有频率避开发动机常用转速区间的振动频率，减少长期运行过程中出现的共振断裂风险。

　　密封面的位置预留了垫片安装的定位槽，可在装配时快速定位密封垫片，提升总装环节的装配效率，同时避免垫片移位造成的密封失效问题。歧管的整体外形轮廓充分考虑了发动机舱的布置空间，外轮廓不会与周边的转向助力泵、发电机等附件产生运动干涉，在发动机整机吊装过程中也不会与舱体结构发生磕碰，满足整车总装的工艺要求。对于结构设计从业者而言，这类排气部件的建模需要兼顾流体性能、结构强度、热变形补偿以及装配工艺性多重要求，不能仅追求外观曲面的流畅度，更要结合实际工况下的载荷、温度、振动条件做结构校核，每一处安装孔的位置、每一段气道的曲率、每一个圆角的大小，都需要匹配实际的工程需求，才能保证最终产品在装车后能够长期稳定运行。
