适配标准铅笔的DIY橡皮筋弹射组件

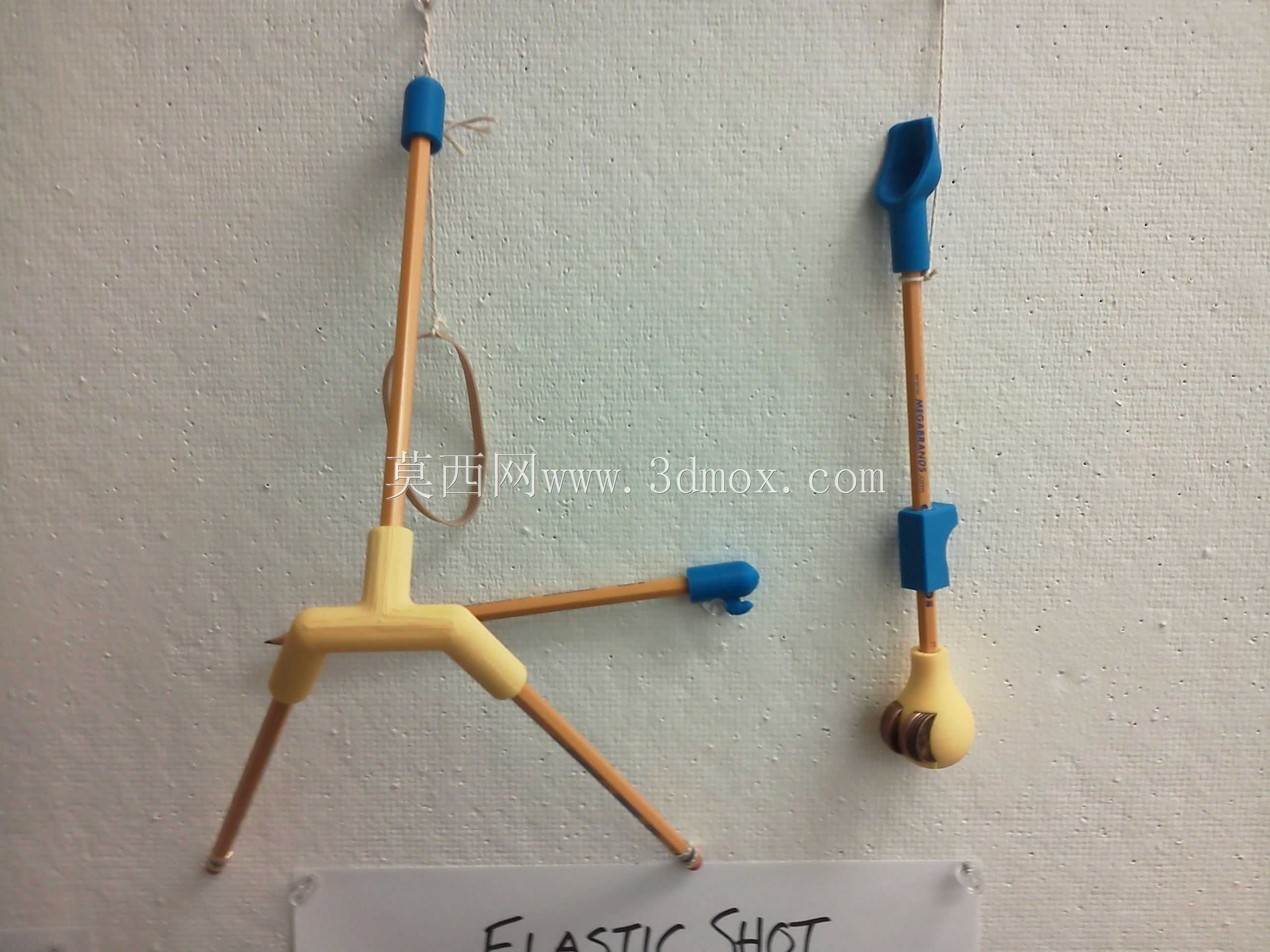

　　从功能特性来看，所有塑料结构件均设计有与标准2号铅笔杆径匹配的通孔，可沿着铅笔杆顺畅滑动且无明显径向晃动，不同结构件承担不同功能：端部带蓝色软胶套的部件用于抵接铅笔端面，作为弹射行程的后端限位，软胶材质可避免弹射瞬间硬接触造成铅笔端部崩裂；中部黄色三通结构件作为核心受力基座，三个方向的通孔分别适配主铅笔杆、弹射触发杆以及橡皮筋挂接点位，三通交汇处做了圆角过渡处理，避免应力集中导致部件在橡皮筋拉力作用下开裂；带勺形结构的蓝色部件作为弹射载物端，可容纳小型轻质弹射物，下方的蓝色限位块可在铅笔杆上调整位置，用来控制橡皮筋拉伸长度，进而调节弹射力度；端部带滚轮的黄色部件作为前端缓冲结构，弹射完成后可避免铅笔杆直接撞击接触面造成磨损。这套适配标准2号铅笔的弹射组件，核心应用场景覆盖青少年科创手工制作、趣味物理力学演示、低成本DIY玩具搭建领域，无需复杂加工设备，仅靠日常易得的橡皮筋、刺钉类耗材配合普通木质铅笔即可完成组装，能让使用者快速理解弹性势能转化为动能的基础力学原理，也可作为结构设计入门者练习滑动配合、受力限位设计的实操案例。

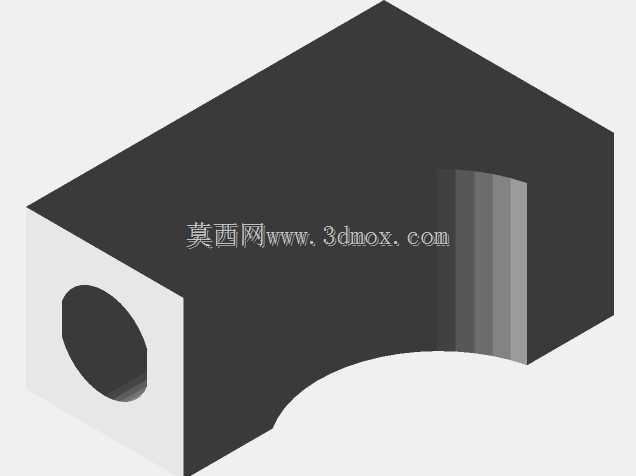

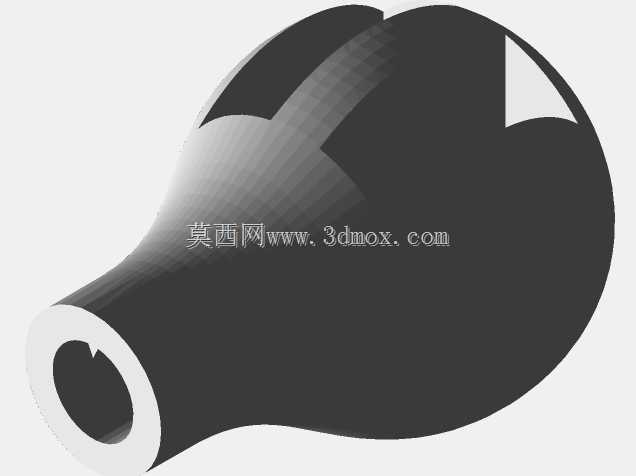

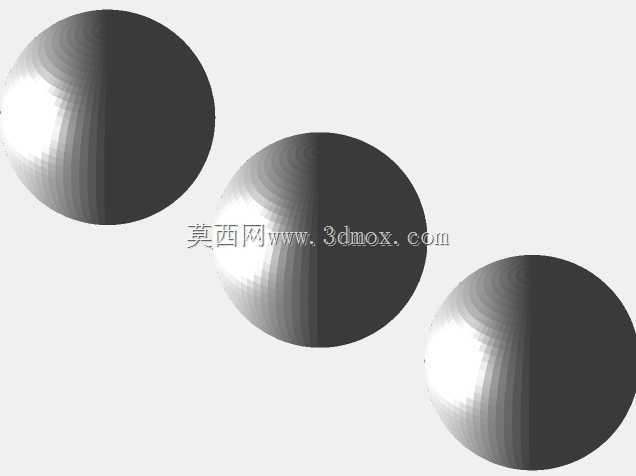

　　设计思路上完全遵循低成本快装的逻辑，所有塑料件均采用无倒扣的简易结构，可通过普通FDM3D打印直接制作，无需支撑结构，打印完成后仅需去除少量毛边即可装配；滑动孔的尺寸设计预留了0.2mm的间隙，既保证滑动顺畅，又不会因为间隙过大导致弹射时出现结构偏斜；橡皮筋挂接位置做了圆弧凹槽设计，可避免橡皮筋在反复拉伸过程中被锐边割损，延长耗材使用寿命。从安装边界与尺寸适配来看，所有结构件的通孔内径统一适配直径7.2mm的标准2号铅笔杆，单套组件总重量不超过15g，装配完成后整体长度可根据铅笔长度灵活调整，常规18cm长度铅笔装配后总弹射行程可达到8-10cm，橡皮筋挂点间距最大可调整至12cm，适配截面直径1-2mm的普通圆形橡皮筋；载物勺的内部尺寸为12mm×8mm，可容纳纸团、小型泡沫块等重量不超过5g的轻质弹射物，前端滚轮直径10mm，突出铅笔杆端面3mm，可在接触硬质平面时起到缓冲作用，避免铅笔芯受撞击断裂。

　　实际使用时，可根据弹射距离需求调整中部限位块的位置，限位块越靠近后端抵接套，橡皮筋拉伸量越大，弹射初速度越高，同时可通过调整三通基座上触发杆的角度，改变弹射物的出射角度，适配不同的弹射场景；所有塑料部件的壁厚均设置为2mm，在保证结构强度的前提下尽可能降低打印耗材用量，部件边缘全部做了R1的圆角处理，无尖锐棱角，使用过程中不会划伤手部，适合青少年手工场景使用。

　　结构受力层面，三通基座作为核心承力件，在橡皮筋最大拉伸量下可承受最大15N的拉力，正常使用情况下不会出现断裂变形，滑动孔内壁做了微磨砂处理，既不会因为过于光滑导致限位块固定不住，也不会因为摩擦力过大导致滑动卡顿；端部软胶套采用弹性TPU材质，与铅笔杆为过盈配合，安装后不会在弹射过程中出现移位，拆卸时也只需稍用力即可拔出，不会损伤铅笔表面漆层。
