单轴反作用轮原理演示教学装置

　　这套单轴反作用轮演示结构，主要面向高校机械原理、自动控制相关课程的课堂演示场景，也可作为小型姿态控制原理实验的入门验证载体，帮助学习者直观理解角动量守恒在转动控制中的实际作用逻辑，避免纯公式推导带来的认知脱节。整套装置的核心功能是通过驱动轮体转动，依托角动量反作用力矩带动底座产生姿态偏转，直观展示反作用轮的力矩输出特性，区别于航天领域高精度反作用轮的复杂冗余设计，这套演示结构做了最大化的简化，去掉了航天级的密封、高精度动平衡调校、冗余传感模块，只保留核心的力矩传递逻辑，让观察者能直接看到动力输入、轮体转动、底座响应的完整动作链路。

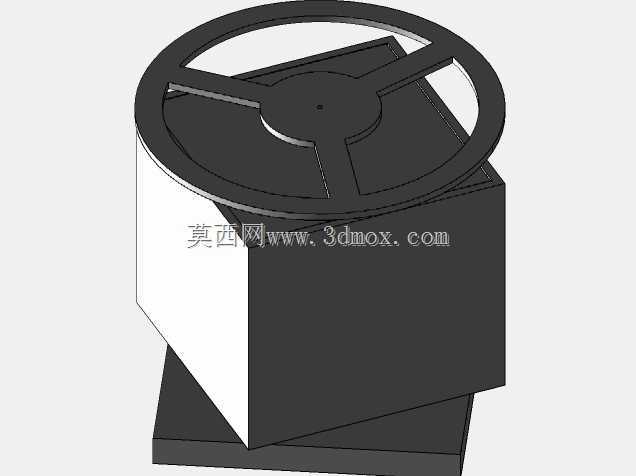

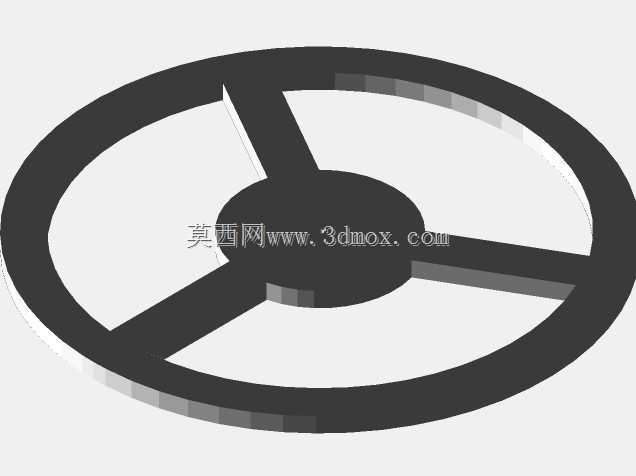

　　从设计思路上看，整套结构优先考虑装配便捷性与观察便利性，轮体采用三辐条镂空结构，既保证轮体自身的转动惯量满足演示需求，又尽可能降低轮体自重，减少驱动单元的负载，同时辐条之间的镂空区域不会遮挡下方底座的结构，方便观察者看清轮体与底座的连接位置。轮体中心的轮毂位置做了同轴定位凸台，直接与驱动轴配合，不需要额外的联轴器转接，减少传动环节的间隙，避免演示过程中出现轮体晃动、传动滞后的问题。底座采用立方体框架结构，六个平面均为平整安装面，底部预留了轴承安装位与驱动模块的固定孔位，轴承选用标准深沟球轴承，承载驱动轴的径向载荷，保证轮体转动时的同轴度，避免高速转动时出现偏心抖动。

　　驱动模块的安装位做了下沉式设计，让电机输出轴与轴承内圈、轮体轮毂保持严格同轴，安装时不需要反复调整对齐，降低装配难度。从安装边界来看，轮体的最大外径大于底座的顶面边长，转动时轮体外缘超出底座侧面，因此安装时需要在底座周边预留足够的安全空间，避免轮体转动时与周边物体发生剐蹭；底座底部的支撑面做了倾斜切角设计，让整套装置在产生反作用力矩时可以顺畅偏转，不会因为底面完全贴合支撑面出现卡滞，同时切角的角度经过核算，保证装置偏转时不会出现倾覆，轮体不会触碰支撑台面。

　　实际使用时，驱动单元带动轮体沿垂直轴加速转动，根据角动量守恒原理，底座会产生与轮体转动方向相反的力矩，带动底座绕支撑点产生偏转，当轮体转速稳定后，反作用力矩消失，底座会保持在偏转后的位置，当轮体制动减速时，反向力矩会带动底座回到初始位置，整个过程可以完整展示反作用轮的力矩产生、作用、消失的全流程。结构设计上所有零件均采用规则几何特征，没有复杂的曲面造型，加工门槛低，不管是3D打印制作单件教具，还是采用机加工方式小批量制作都能快速实现，零件之间的连接全部采用孔位定位，不需要复杂的工装辅助就能完成装配，适合教学场景下的快速搭建与拆解，方便学习者理解每个零件的作用与装配关系。轮体的厚度与辐条宽度经过受力校核，在满足转动惯量要求的前提下，不会因为转动时的离心力出现结构变形，轮毂与轴的配合采用过渡配合，既保证传动时没有相对滑动，又能在需要拆解时顺利拆卸，不会出现过盈配合导致的零件损坏。底座内部预留了走线空间，驱动模块的供电与控制线路可以从底座内部的空腔走线，避免线路外露缠绕到转动的轮体上，同时空腔的尺寸可以容纳常规的开源控制板与驱动模块，不需要额外外接控制盒，让整套装置的外观更整洁，演示时不会因为杂乱的线路干扰观察。
