手动式红色绝缘夹持工装结构设计

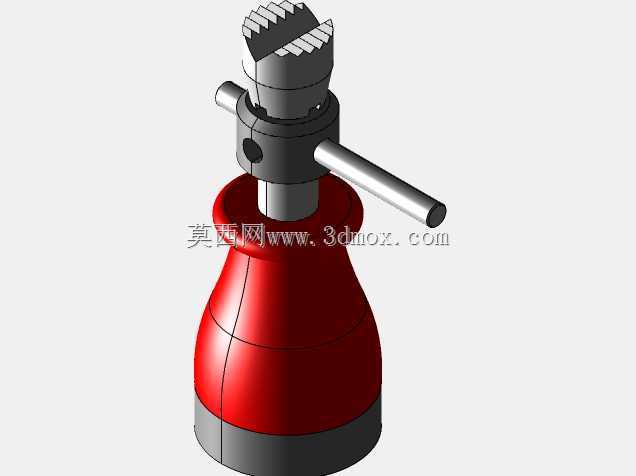

　　从功能结构来看，顶部的锯齿夹头是直接接触工件的部位，齿形采用细密的三角锯齿设计，咬合深度控制在0.2mm以内，既可以保证对金属薄片、塑料件、小型电子元件的夹持摩擦力，又不会在工件表面留下过深的压痕，适配表面质量要求较高的小件加工场景；夹头与中部金属杆采用过盈配合加横向销钉固定，避免频繁夹持作业中夹头出现转动松脱，横向伸出的操作杆是力臂放大结构，操作人员只需要施加较小的径向力，就可以带动内部的螺杆进给结构，推动夹头产生足够的夹紧力，力臂长度经过测算，在人手施加15N握力的情况下，夹头位置可以产生不低于120N的正压力，足以应对常规的打磨、焊接引脚、小件粘接等作业的夹持力需求。这款手动夹持工装的设计初衷，是面向小型工件的临时装夹、精密零件修配场景，常见于电子元件引脚修整、小型五金件打磨定位、实验室试样固定等作业环节，区别于大型台虎钳的厚重结构，它的整体体量更偏向桌面级轻作业使用，操作人员单手握持即可完成夹紧与松脱动作，不需要额外的安装台面固定，适配流动作业、临时工位的装夹需求。

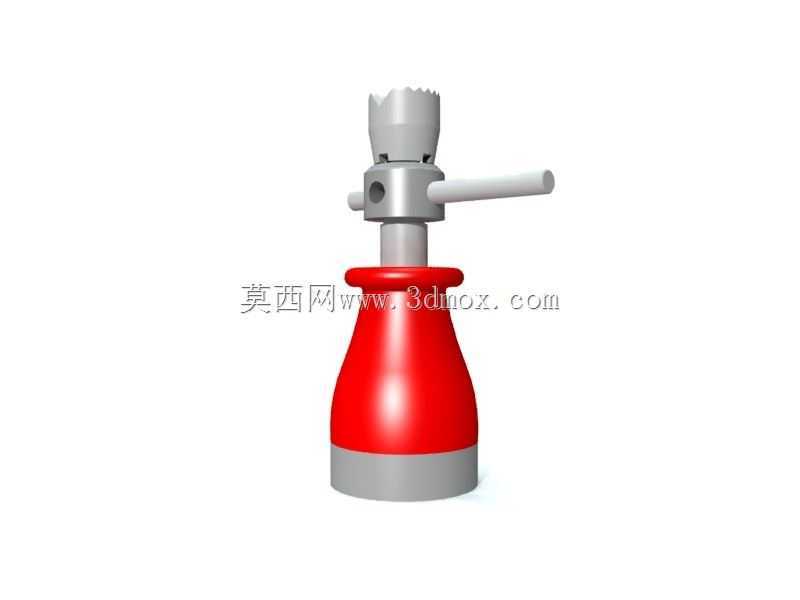

　　下部的红色握持部分采用绝缘工程塑料材质，表面做了微弧收腰造型，最粗位置直径为52mm，刚好适配成年男性手掌的握持围度，塑料外壳与内部金属传动件之间预留了1.5mm的空气间隙加绝缘衬套，在进行低压电子元件焊接、带电低压检测作业时，可以起到基础的绝缘防护作用，避免操作人员误触带电部件产生触电风险；底部的金属底座为平面结构，直径48mm，当需要长时间固定工件时，可以通过底座的平面将工装临时放置在工作台面，也可以额外加装磁吸座或者螺栓压片，将工装固定在特定工位上，拓展使用场景。设计过程中重点平衡了操作便捷性与结构可靠性，内部的进给螺杆采用梯形螺纹设计，导程为2mm，既可以实现快速的进给调整，又具备自锁特性，当夹紧工件后不会因为作业中的振动出现夹头松退的问题，不需要额外增加锁止结构，简化了整体零件数量，整个工装的可拆卸零件仅为夹头、操作杆、主体螺杆、外壳、底座五个部分，后期维护时只需要拆开底座的固定卡圈，就可以抽出内部螺杆进行润滑或者更换夹头，维护成本极低。

　　外形尺寸方面，工装整体收拢后的总高度为118mm，操作杆伸出后单侧最大长度为42mm，夹头最大张开行程为18mm，可以夹持的工件最大厚度为16mm，完全覆盖小型零件的夹持尺寸需求；安装边界上，因为本身不需要固定安装，所以没有预留固定螺栓孔，底座平面的平面度控制在0.1mm以内，放置在平整台面上不会出现晃动，若需要集成到小型自动化设备的上料工位做临时夹取，也可以通过夹持底座侧面的方式完成固定，不会干涉内部的传动结构。

　　在实际使用场景中，这类小型夹持工装常被电子维修人员、首饰加工从业者、模型制作爱好者使用，相比大型台钳，它的重量仅为210g，可以随身携带，在外出维修、户外作业时不需要携带重型装夹设备，单手握持即可完成操作；夹头的锯齿部分经过淬火处理，硬度达到HRC45-50，长期夹持金属件也不会出现齿形磨损，红色的绝缘外壳除了绝缘作用外，也具备较高的辨识度，在杂乱的工作台面上可以快速找到，避免工具遗失。结构设计上没有采用复杂的传动结构，所有传动部件均为常见的标准机械加工件，加工难度低，普通的车铣设备即可完成全部金属零件的加工，塑料外壳可以采用注塑工艺批量生产，整体制造成本可控，适合作为通用级小型工装进行批量推广。
