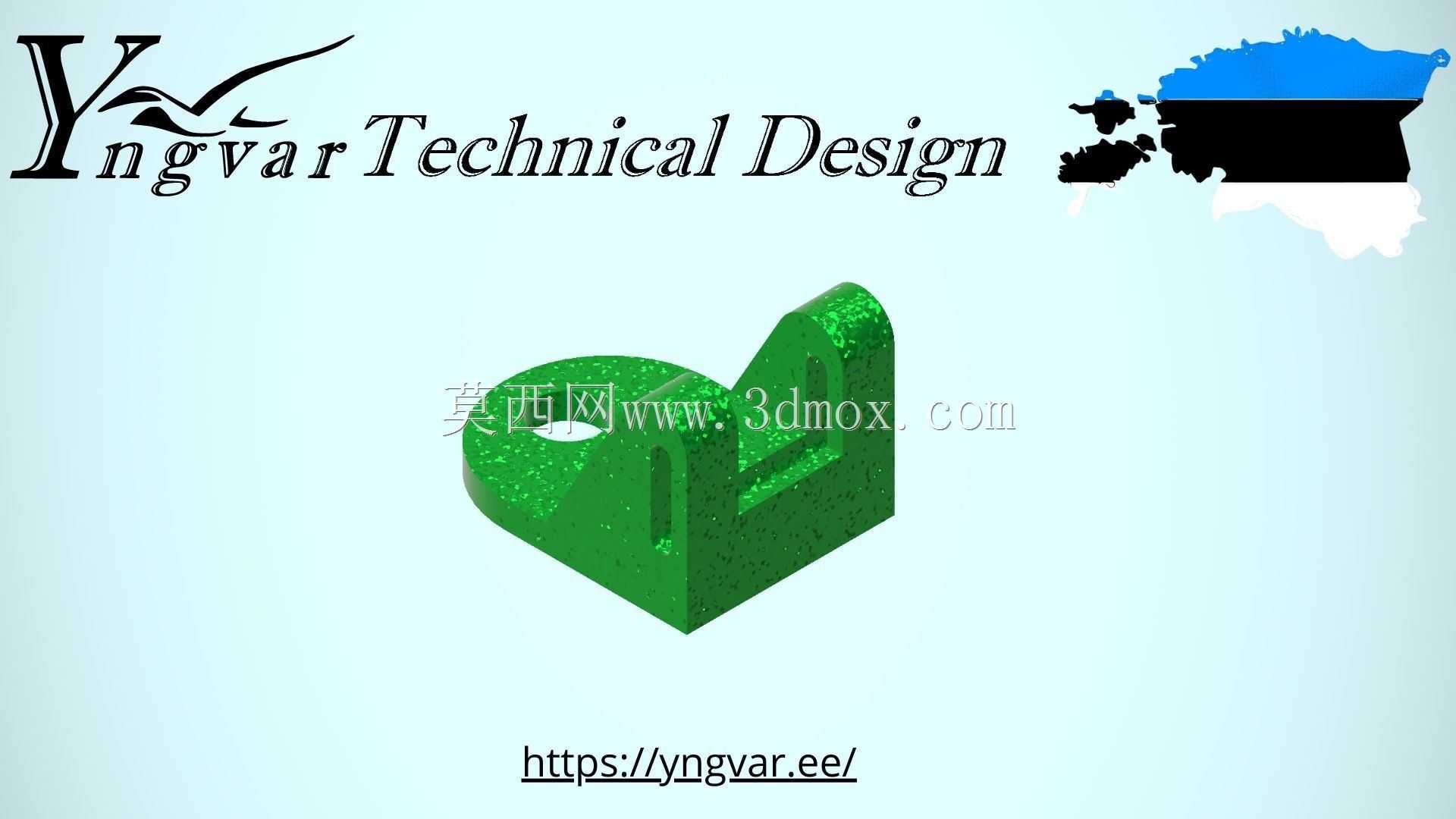

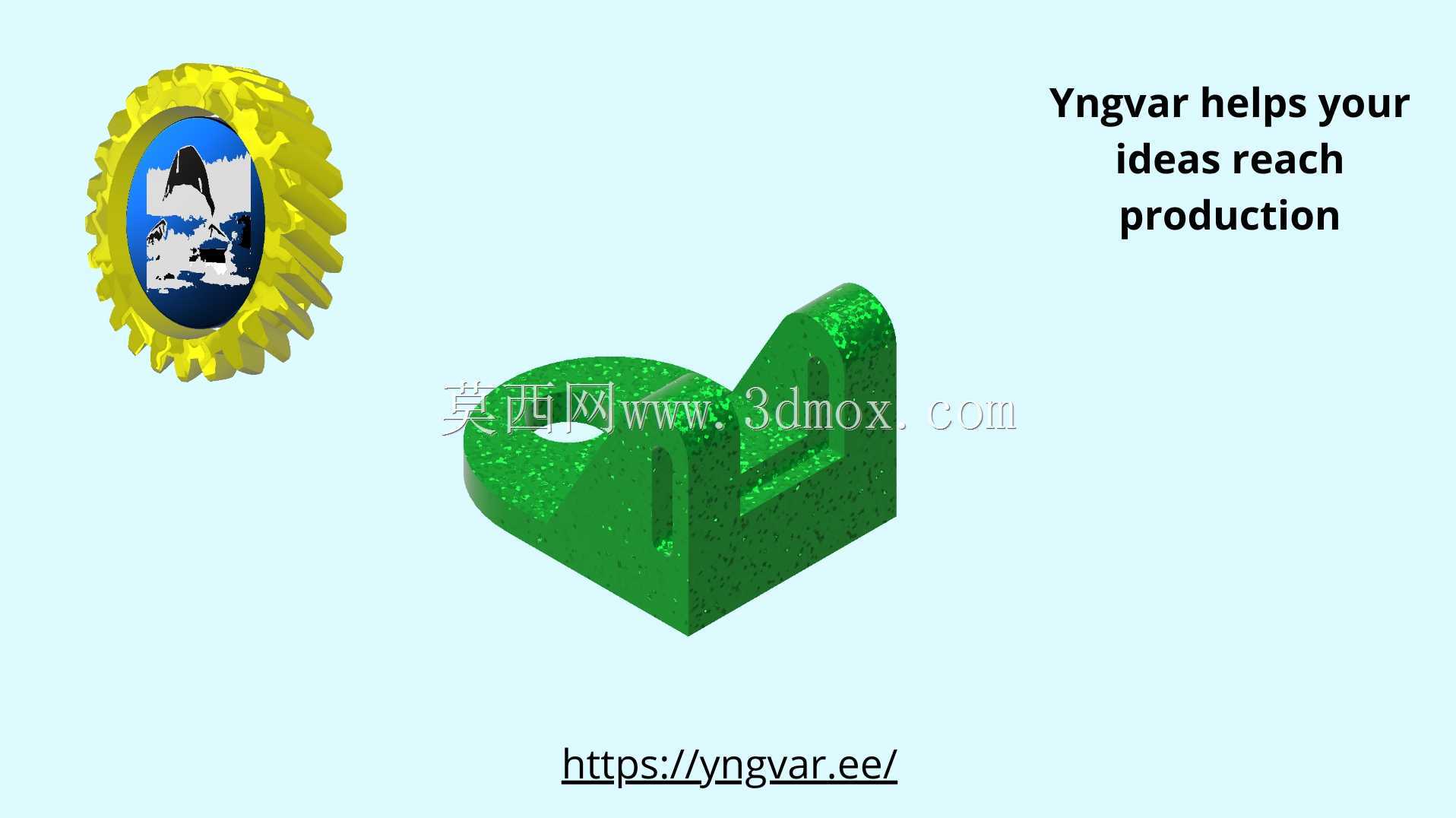

立式双耳带底座安装支撑结构件

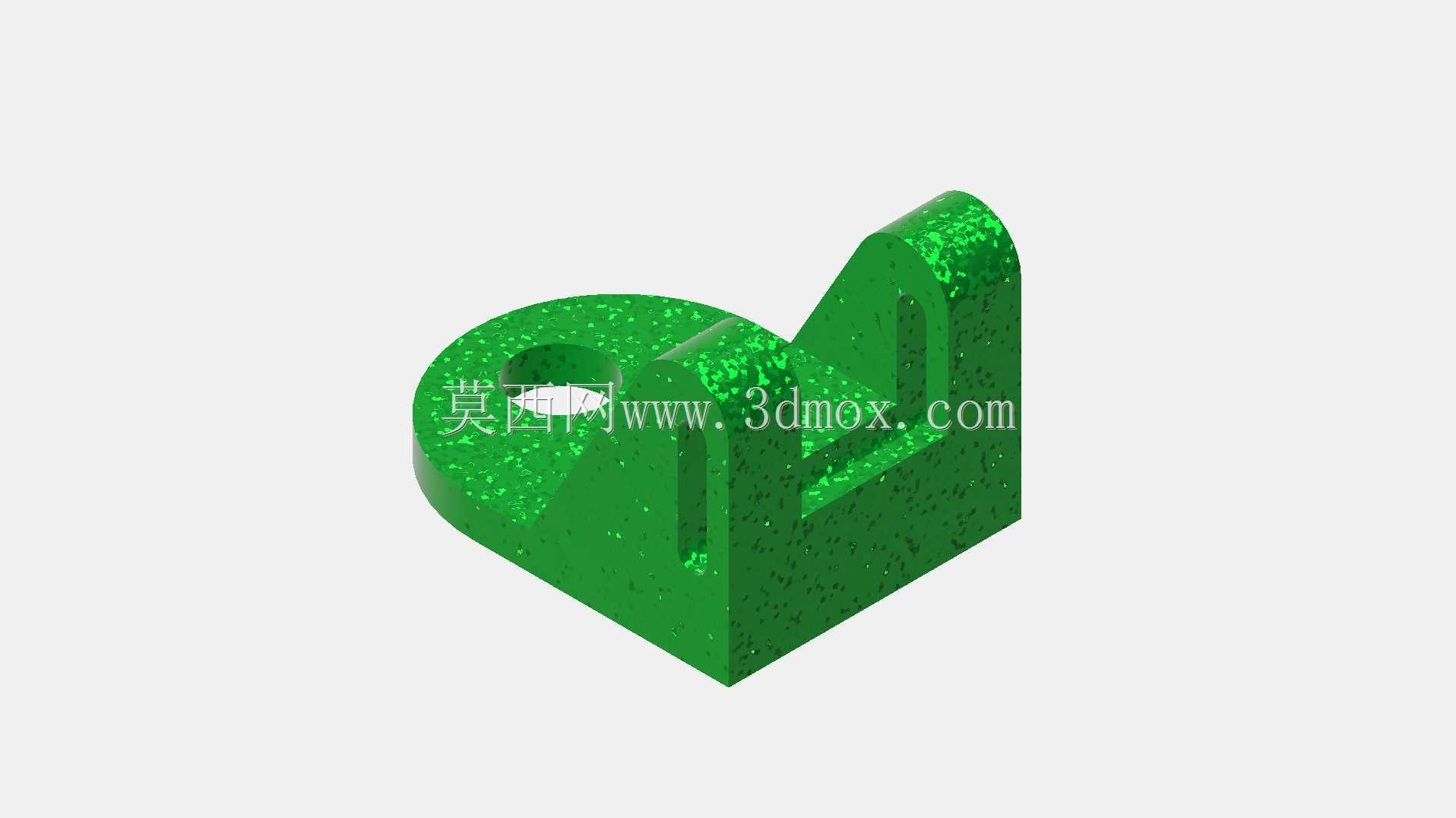

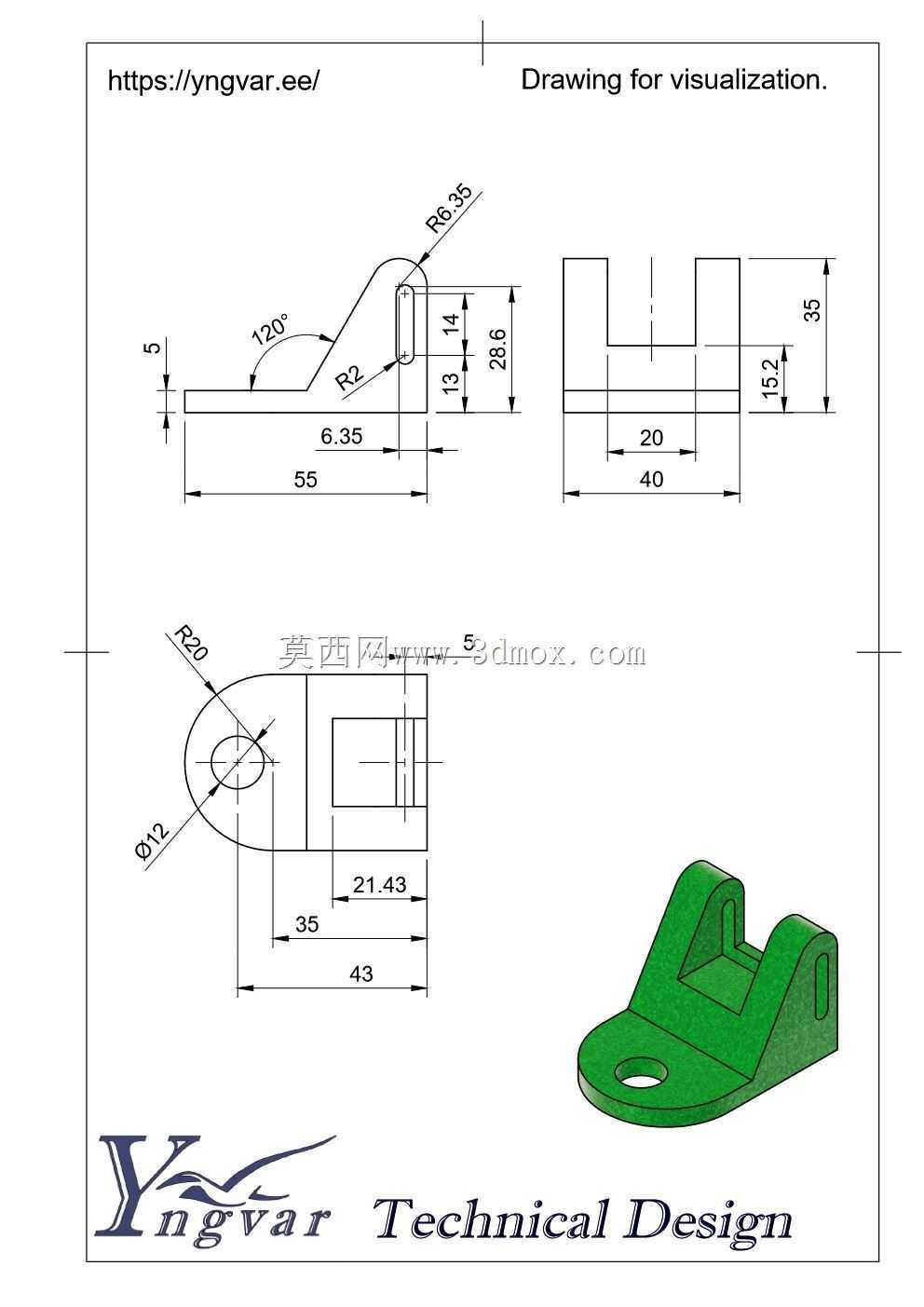

　　该支撑结构件在轻工自动化生产线、小型物料输送机架、桌面型工装夹具的搭建场景中使用频率较高，主要承担轴类零件、小型摆动执行元件的铰接承载功能，可作为连杆机构的固定铰接支点，也可用于小型气动元件的尾部安装支撑，适配低载荷、高频次小幅摆动的工况需求。从结构设计逻辑来看，整体采用一体化铸造成型后机加工的工艺路线，底部为带单安装孔的圆形法兰底座，安装孔为沉孔设计，可适配内六角圆柱头螺钉的沉头安装，安装后螺钉头部不突出底座平面，保证底座与安装基板的贴合面完全接触，避免安装后出现应力集中导致的底座变形。

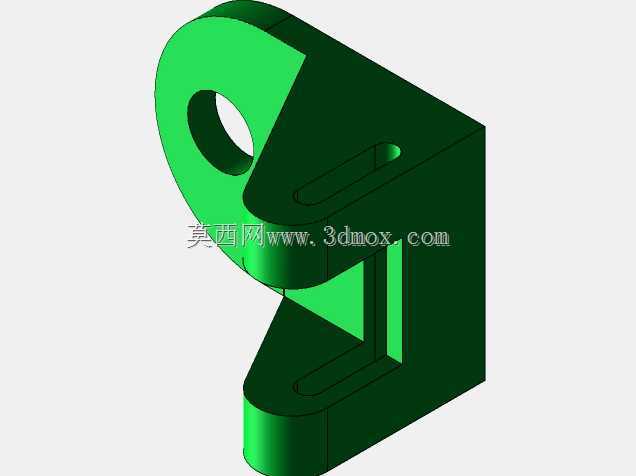

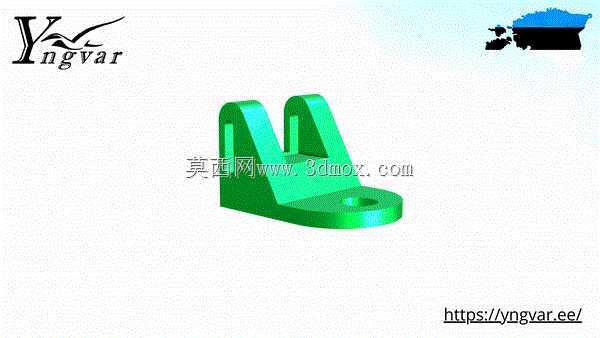

　　底座上方延伸出两块平行对称的立式耳板，两耳板的内侧面间距经过严格公差控制，保证铰接件装入后不会出现轴向窜动，耳板上部预留同轴的铰接孔位，孔位内壁设计有较高的表面粗糙度要求，可直接与销轴配合，也可根据使用需求压入自润滑铜套，适配无油润滑的长期摆动工况。耳板与底座的连接位置做了大圆弧过渡处理，避免直角连接处的应力集中问题，在承受径向载荷时，过渡圆弧可将应力均匀分散到底座整体结构上，不会在耳板根部出现断裂风险。从安装边界来看，底座的圆形轮廓直径决定了其最小安装平面的尺寸要求，安装时需要在基板上预留对应直径的平整贴合面，同时底座下方的沉孔深度需要匹配所选螺钉的长度，避免螺钉过长顶起底座导致安装倾斜。

　　两耳板的外侧间距决定了该支撑座可容纳的铰接件最大宽度，耳板的高度则决定了铰接点距离安装面的中心高度，在整机布局时需要提前核算该高度尺寸，避免铰接后连杆与安装面出现运动干涉。该结构件的材质可选范围较广，常规工况下采用HT200灰铸铁铸造即可满足强度需求，有轻量化需求的场景可采用ZL104铝合金压铸成型，在有耐腐蚀要求的工况下还可选用304不锈钢精密铸造，不同材质的选型可根据实际载荷、使用环境、成本预算灵活调整。在实际装配过程中，首先需要将底座的贴合面与安装基板的表面清理干净，去除毛刺与焊渣，保证两个平面完全贴合，再穿入对应规格的内六角螺钉，按照对角线顺序逐步拧紧，避免单侧受力导致底座倾斜。

　　安装铰接销轴前需要检查耳板孔位的同轴度，若同轴度偏差超出允许范围，需要采用铰刀二次修铰孔位，保证销轴穿入后无卡滞现象，销轴装入后需要在端部加装轴用挡圈，避免销轴在摆动过程中轴向脱出。日常维护过程中，需要定期检查铰接孔位的磨损情况，若采用铜套润滑结构，需要定期加注润滑脂，减少孔位与销轴的磨损量，延长结构件的整体使用寿命。该类支撑结构件相比分体式焊接的支撑座，整体强度更高，装配一致性更好，不需要现场焊接加工，可直接通过螺钉安装固定，大幅缩短设备的装配调试周期，在小型自动化设备、非标工装、教学实验台架的搭建中具备较高的通用性。
