蓝色弧形连接固定支架结构设计

　　这类弧形连接支架在中小型机电设备的内部装配场景中应用十分广泛，常见于电源变换设备、小型工控模组的内部构件定位环节，主要承担相邻功能模块之间的连接支撑、位置校准以及载荷传递作用，避免设备运行过程中因振动、温差形变导致的构件移位问题。从实际使用场景来看，这类支架多安装在设备壳体与内部功能模组之间，或是两个不同高度的PCB安装板之间，需要兼顾安装空间的避让需求与结构强度要求，不能与周边的电容、接线端子、散热片等元器件产生干涉，同时还要承受模组自身重量以及设备运输、运行过程中的振动载荷。

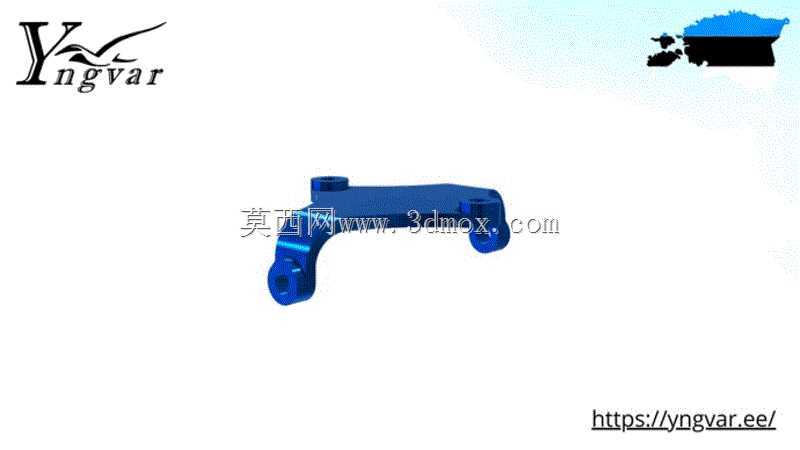

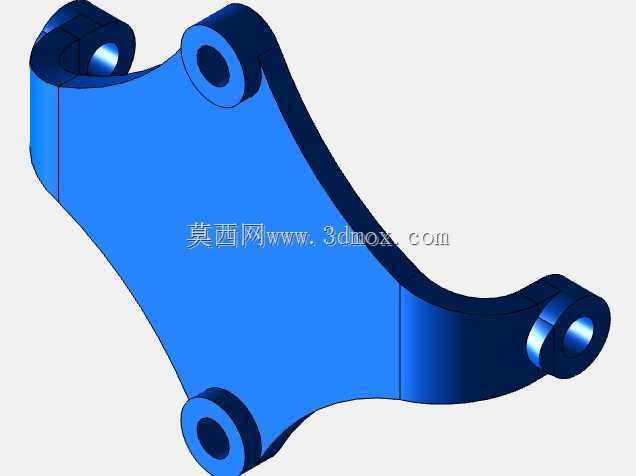

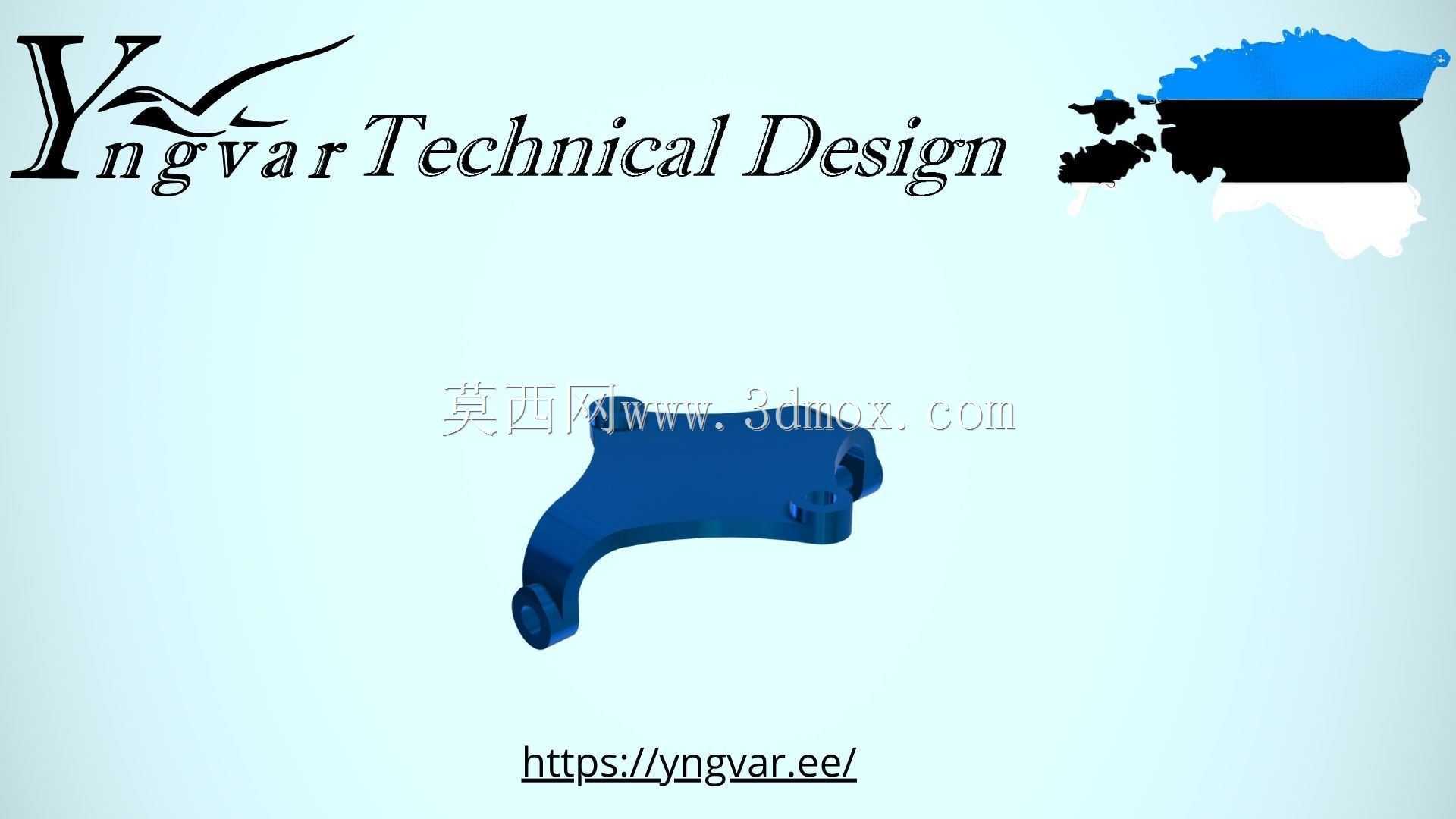

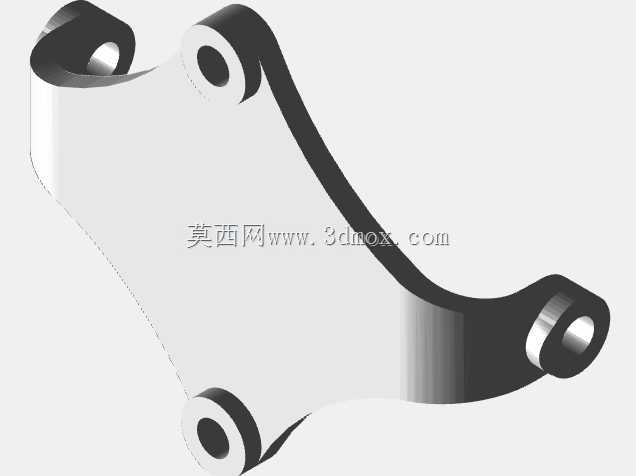

　　从功能特性上看，该支架采用弧形过渡的主体结构，而非传统的直角折弯结构，核心目的是在有限的安装空间内获得更长的力臂，分散连接点的集中应力，避免直角位置在长期交变载荷下出现应力开裂的问题。支架两端的安装孔位做了加厚凸台设计，凸台高度经过精确计算，刚好可以匹配对应规格的防松垫圈与螺栓头部的沉合需求，安装后螺栓头部不会突出支架表面，不会剐蹭周边的布线或者相邻构件。主体弧形段的截面采用等强度设计，靠近安装孔的位置截面厚度更大，向弧形中点位置逐渐过渡到均匀壁厚，在保证整体结构刚性的前提下尽可能降低零件自身重量，减少对安装基面的载荷压力。

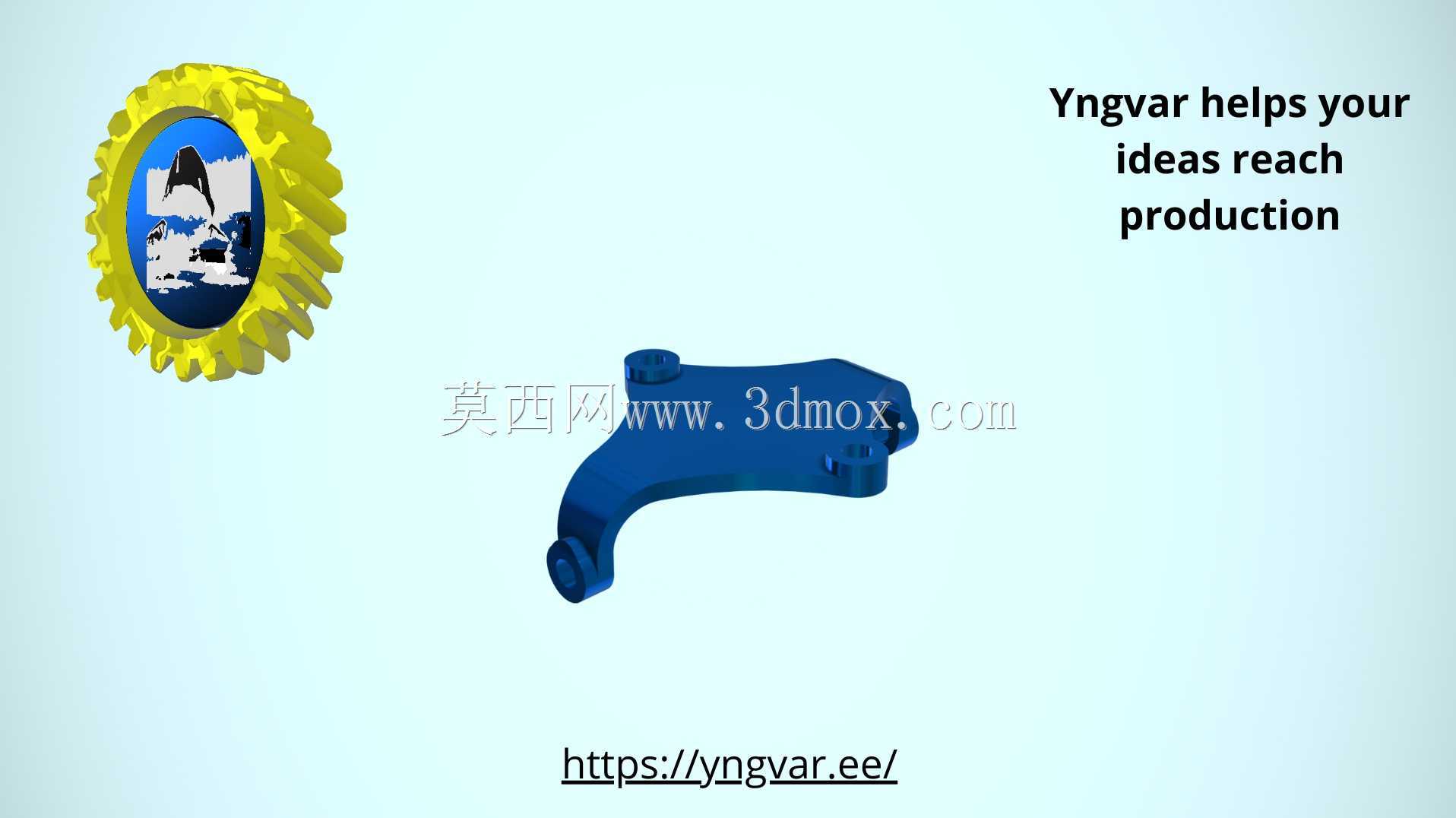

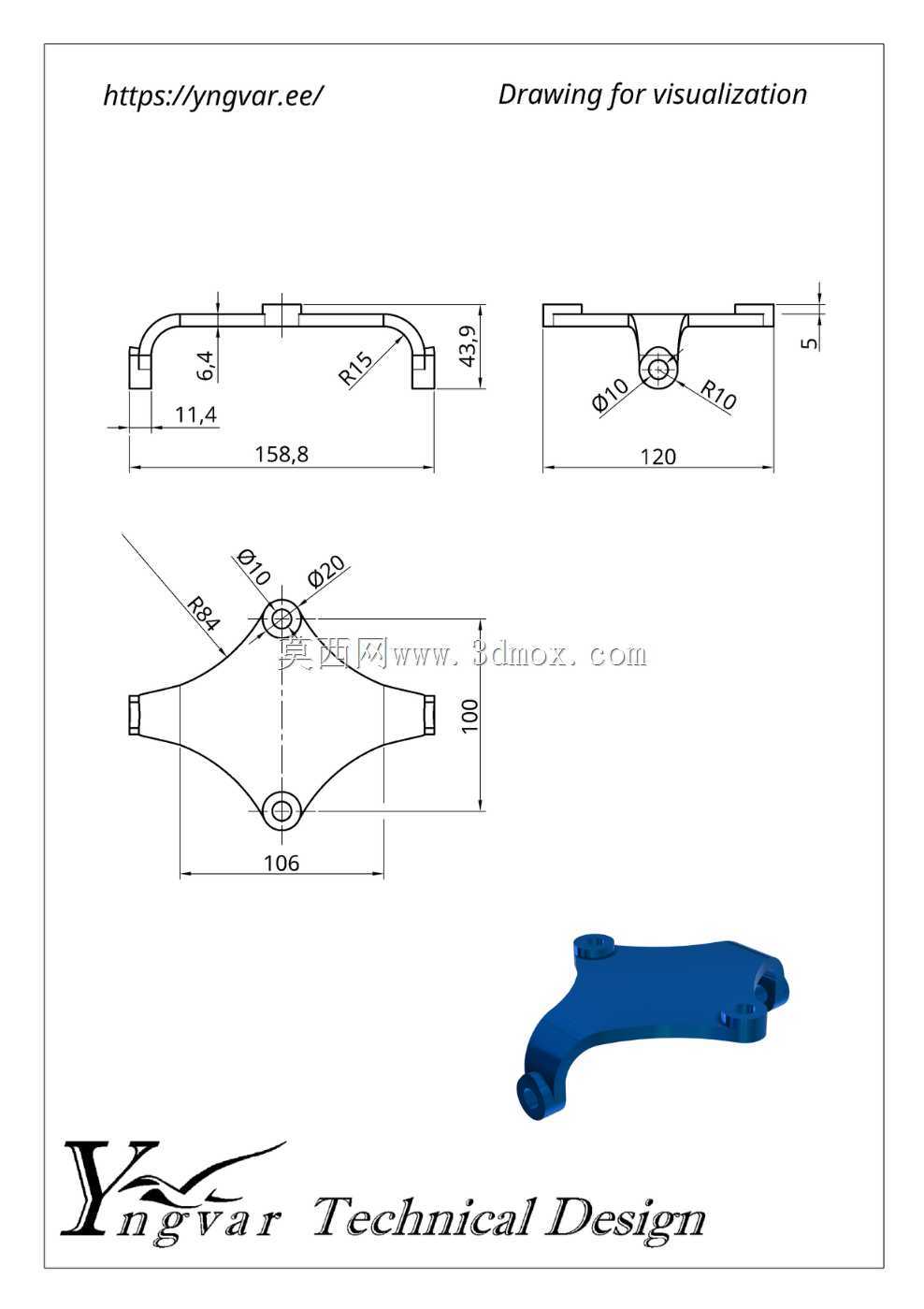

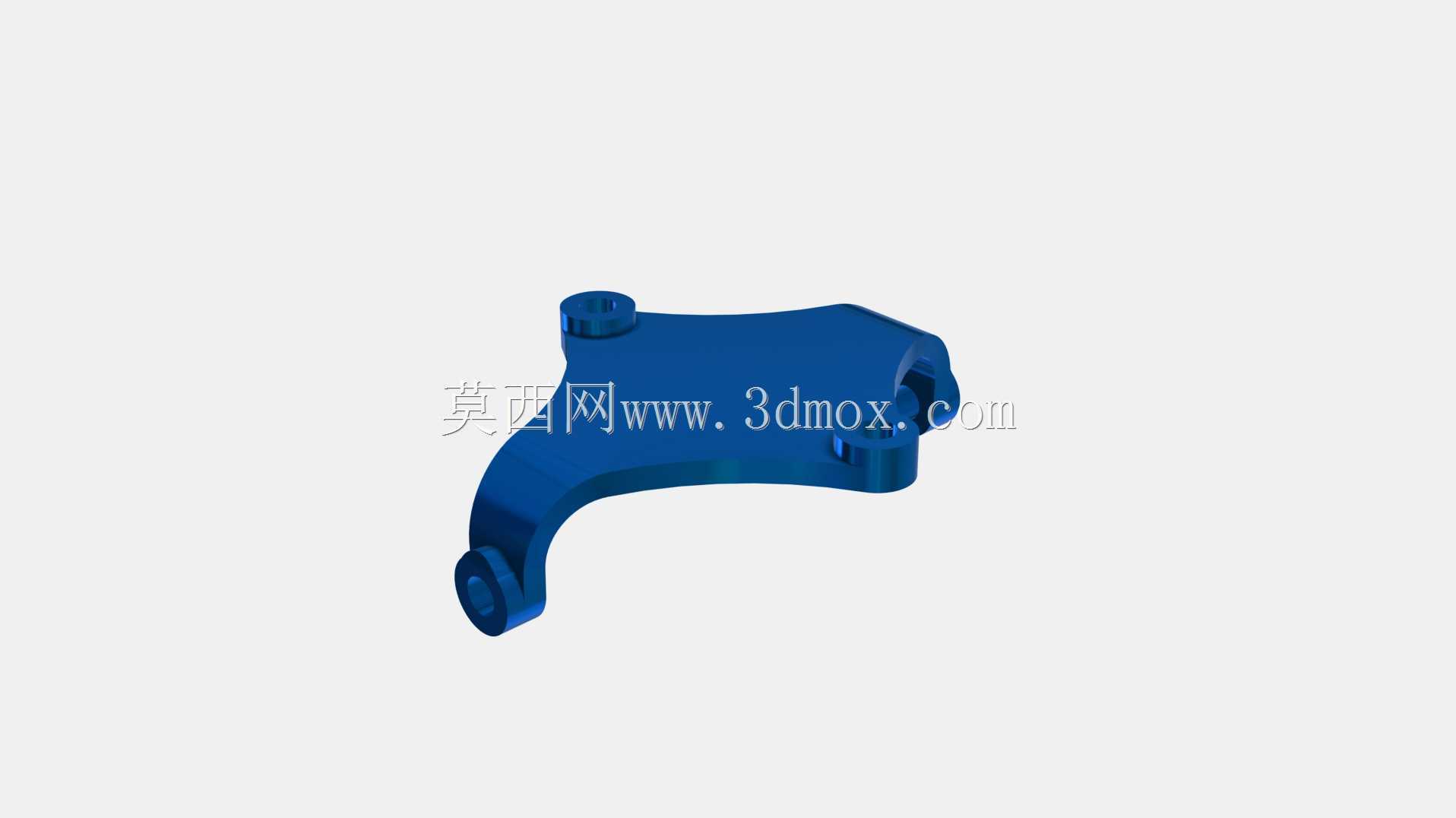

　　设计过程中首先要确认的是两端安装孔的中心距与安装面的高度差，这两个参数直接决定了支架的弧形曲率半径，曲率过小会导致支架内侧空间不足，无法预留布线或者元器件的避让空间，曲率过大则会增加支架的整体长度，超出设备内部的安装边界。安装孔的孔径需要匹配常用的M3或者M4装配螺栓，孔位周边的凸台外径要大于螺栓头部外径至少1.5mm，保证螺栓压紧时有足够的接触面积，避免长期压紧后出现塑料蠕变或者金属件的压溃变形。支架的整体宽度需要结合安装基面的宽度来确定，不能超出安装基面的边缘，否则会导致安装后支架悬空，降低连接稳定性。

　　安装边界方面，支架安装后，弧形内侧的净空高度需要满足穿过该区域的线束直径、或者小型元器件的高度要求，预留至少2mm的安全间隙，避免设备运行过程中振动导致支架与周边构件产生摩擦磨损。支架外侧与设备壳体之间的间隙也要控制在1mm以上，防止装配公差累积导致支架顶到壳体，产生装配应力。表面处理上如果采用金属材质，多做蓝色阳极氧化处理，既可以提升表面耐腐蚀性能，也能和设备内部其他黑色金属构件形成视觉区分，方便装配过程中的零件识别；如果采用工程塑料注塑成型，则会在原料中添加抗老化助剂，提升长期使用过程中的结构稳定性，避免在设备内部的温升环境下出现材质变脆的问题。

　　在结构验证环节，需要重点校核支架在额定载荷下的形变量，确保两端安装面的相对位移量不超过0.1mm，避免因为支架形变导致连接的功能模组出现位置偏移，影响设备的电气性能或者机械传动精度。同时还要做振动工况下的疲劳强度校核，模拟设备运输以及长期运行过程中的振动频率，确保支架在长期交变载荷下不会出现断裂或者连接松动的问题。对于需要经常拆装的维护场景，支架的安装孔位还会做耐磨衬套镶嵌处理，避免多次拆装后孔位磨损导致配合间隙过大。这类支架虽然属于设备内部的小型结构件，但设计精度直接影响整台设备的装配可靠性与长期运行稳定性，每一处尺寸细节都需要结合实际装配场景反复校核，不能单纯按照理论力学计算做简化设计。
