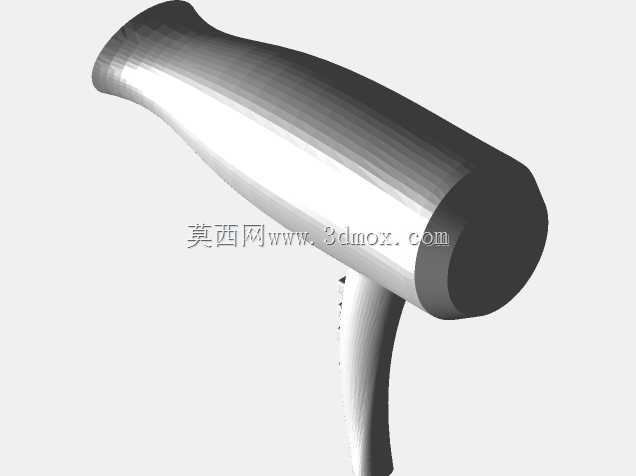

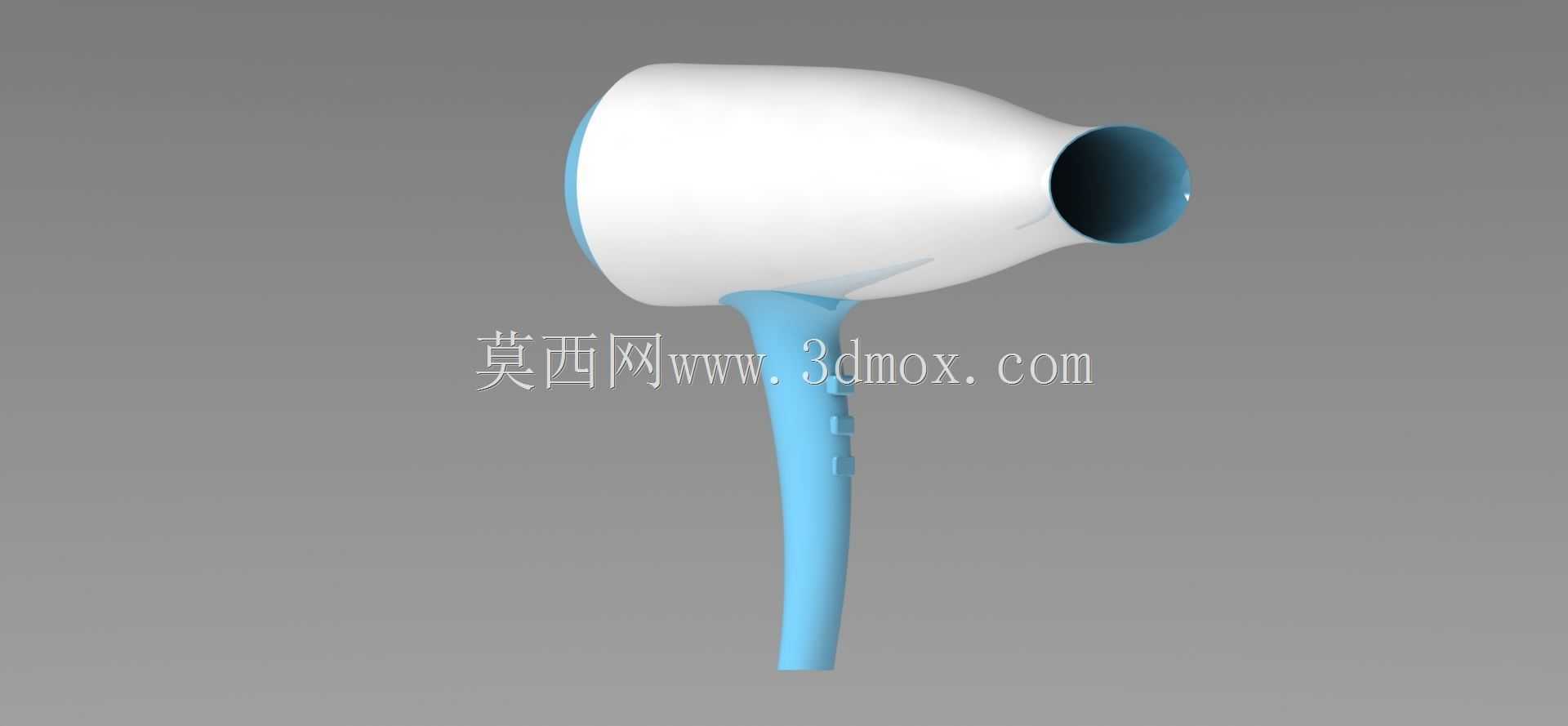

家用手持便携吹风机外观结构设计

　　这款手持吹风机的三维结构设计，首先围绕日常使用的握持舒适度做了核心考量，手柄采用符合人体工学的收腰弧度设计，从手柄与风筒衔接处到底部握持区做了渐变收窄处理，握持时手掌虎口位置能自然贴合曲面，长时间举持操作不易产生肌肉酸胀感，适配不同手型的使用需求。风筒主体采用短粗型流线造型，相比传统长筒风筒缩短了整体纵向长度，在收纳时能减少占用空间，同时风筒出风口做了收窄式导流设计，能让内部风机产生的气流在出风口处形成聚拢效应，提升出风的集中程度，减少气流散逸带来的风量损耗。

　　从实际应用场景来看，该结构不仅适配家用干发的常规需求，也可用于工业生产环节中实体表面的浮尘吹扫、小型零部件加工后的余温快速冷却、贴膜作业前的基面干燥预处理等场景，手柄的防滑纹理设计能保证在手部沾有少量水渍或佩戴薄款劳保手套时依然有足够的握持摩擦力，避免操作过程中设备滑落。设计过程中对内部元器件的排布做了预留空间规划，风筒内部从进风端到出风端依次预留了风机安装位、加热组件固定位、温控模块安装腔，各腔体之间做了隔断式结构设计，避免加热区域的高温传导至手柄握持区，提升使用过程中的安全性能。

　　外形尺寸方面，风筒主体最大直径控制在80mm范围内，整体含手柄的总高度控制在220mm左右，手柄底部的直径控制在35mm，安装边界上预留了电源线出线孔位、档位开关的安装卡槽、风嘴卡扣的配合结构，所有配合结构的公差预留符合常规小家电的装配精度要求，卡扣结构采用插拔式设计，无需额外紧固件即可实现风嘴等配件的快速拆装。风筒与手柄的衔接处做了圆弧过渡处理，既避免了直角结构带来的应力集中问题，也能减少日常使用过程中磕碰带来的外壳破损风险，外壳壁厚设计为均匀的2.5mm，适配常规注塑成型的工艺要求，减少注塑过程中出现缩痕、翘曲等不良问题的概率。进风区域设计在风筒尾部，预留了均匀排布的进风格栅位，格栅间隙控制在3mm，既能保证足够的进风面积，也能避免较大体积的异物被吸入风机内部造成设备损坏。整体结构没有多余的突出部件，外壳表面为光滑曲面设计，日常使用后擦拭清洁十分方便，没有容易积藏灰尘的死角结构。
