带加强筋L型直角支撑安装座结构设计

　　这款带三角加强筋的L型直角支撑安装座，是工业装配场景中应用极广的基础连接构件，日常在小型自动化设备的机架搭建、工装夹具的定位支撑、3D打印设备的型材框架加固、电子检测治具的部件固定环节都能见到它的身影，核心作用是实现两个垂直安装面的刚性连接，替代传统的角码拼接方案，减少装配累计误差，提升连接部位的抗形变能力。

　　从实际使用场景来看，这类支撑座常被用在受力方向垂直于安装面的工位，比如小型输送线的侧边挡板固定、视觉检测相机的安装支架转接、桌面型工装台的边角加固，它不需要额外搭配角件或焊接工序，直接通过两个垂直面的安装孔即可完成锁紧固定，相比焊接式直角支撑，它的拆装灵活性更高，后期调整工位位置时不需要破坏原有框架结构，适配铝型材、方钢、亚克力板等多种基材的连接需求。

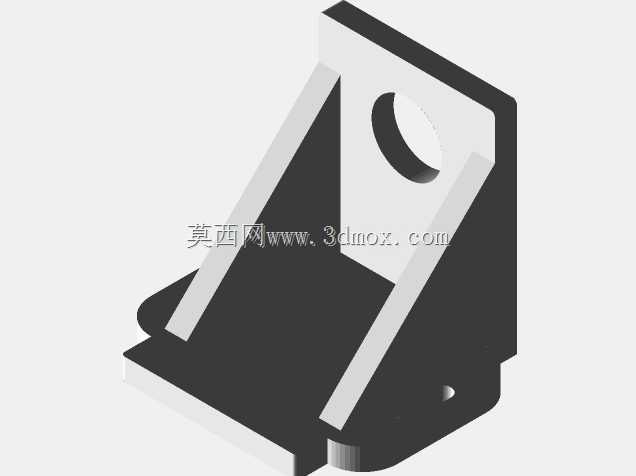

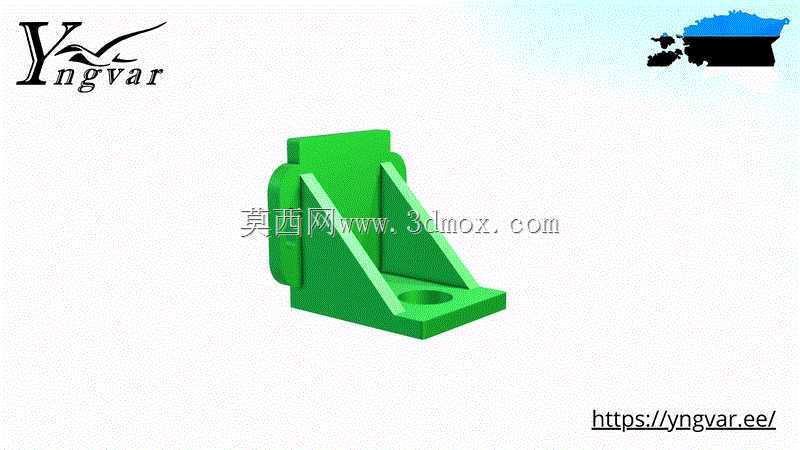

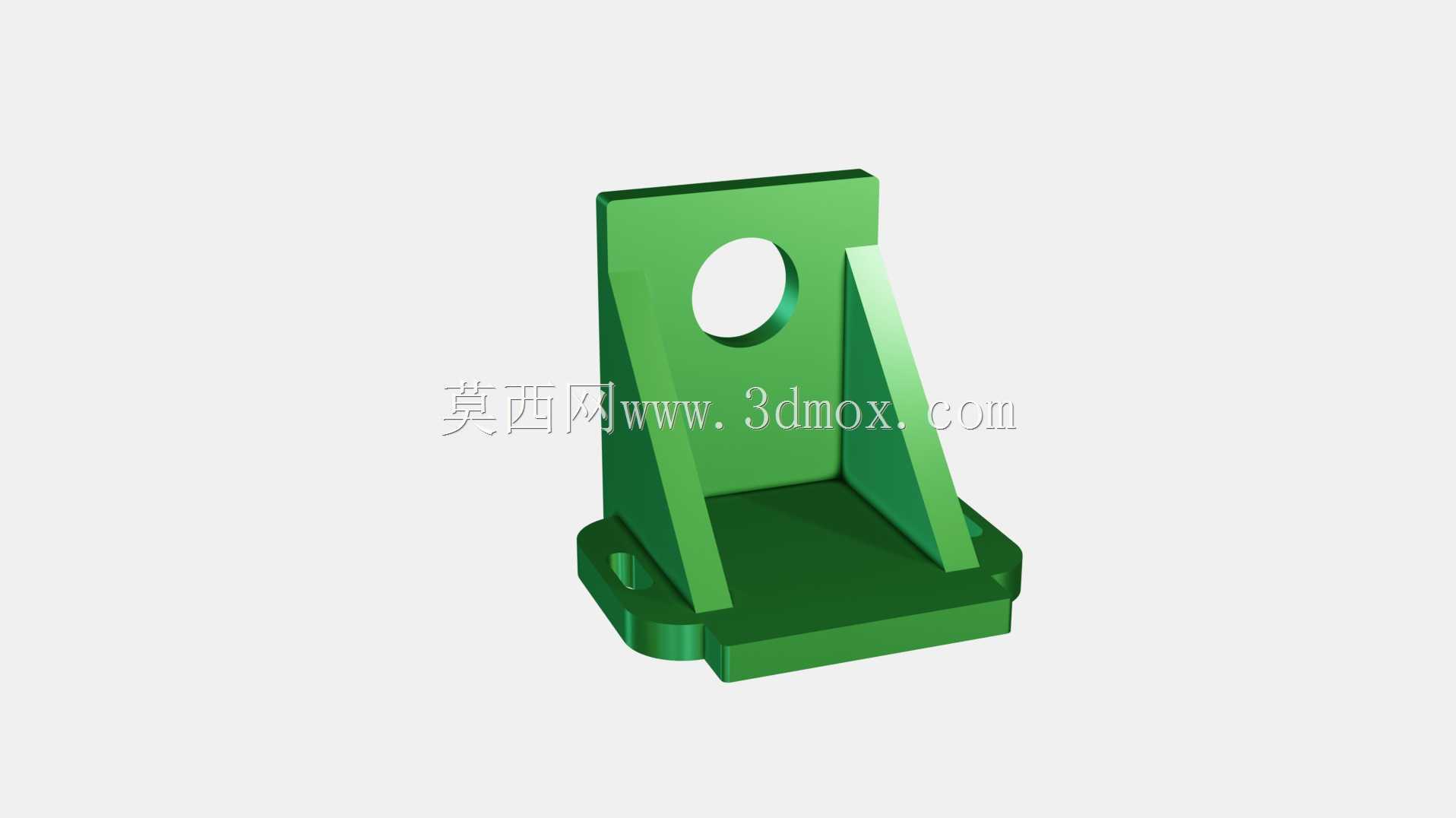

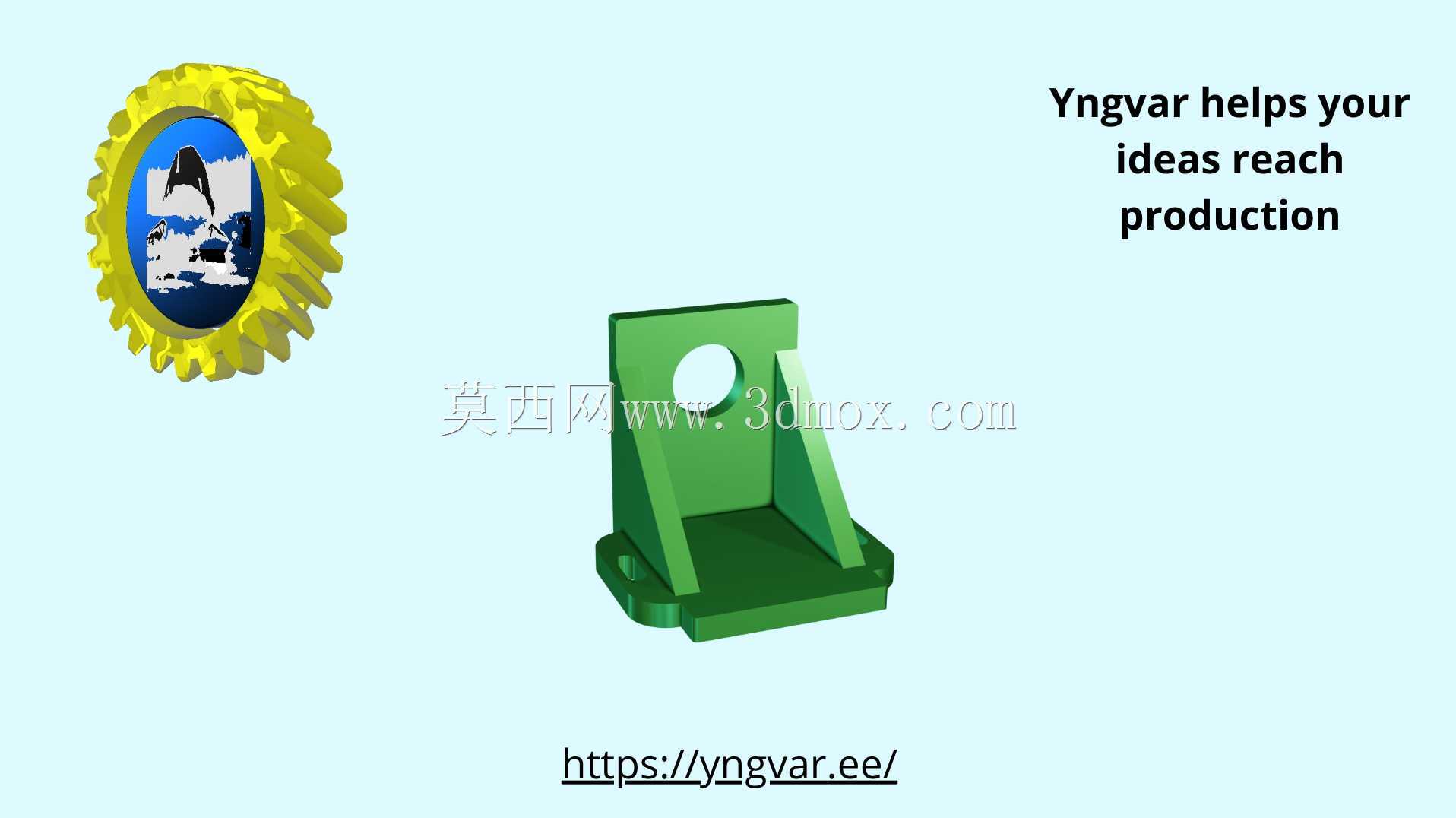

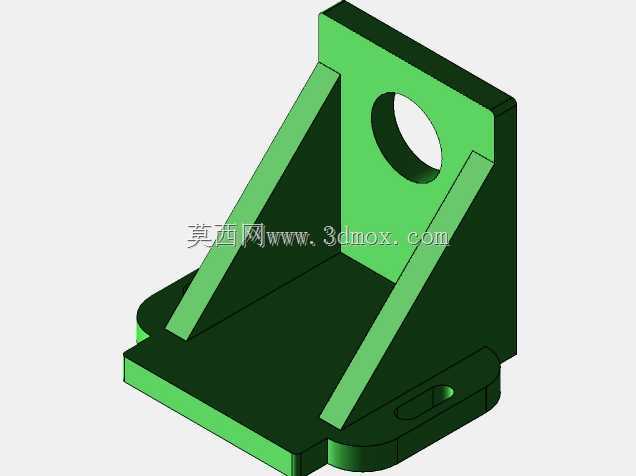

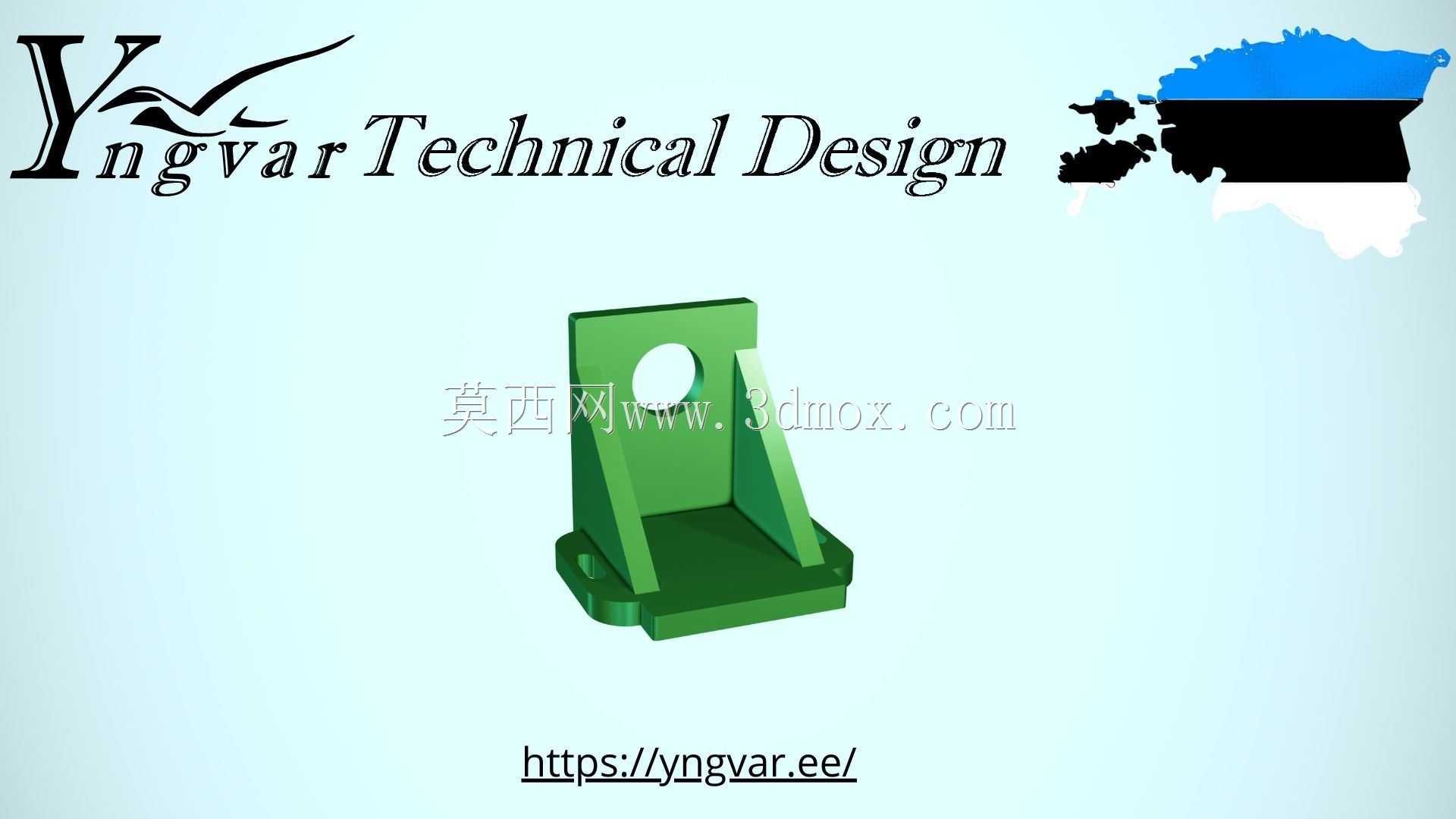

　　设计层面上，主体采用L型直角结构，竖直面与水平面的垂直度公差控制在0.05mm以内，保证安装后两个连接面不会出现倾斜偏移，避免被支撑部件产生安装应力。两侧设置的三角加强筋是整个结构的核心受力部分，筋板厚度与主体壁厚保持一致，从竖直面顶部一直延伸至水平面外端，筋板与主体的连接处做了R2的圆角过渡，避免应力集中导致的受力断裂，经过受力仿真验证，在水平面承受150N垂直向下的静载荷时，整个支撑座的最大形变量不超过0.02mm，完全满足小型工业设备的支撑强度要求。水平面中心位置设置的沉头安装孔，可适配M5规格的内六角螺丝，沉头深度设计为3mm，保证螺丝锁紧后头部不会高出安装平面，不会对放置在支撑座上的部件造成干涉；竖直面同样预留了对应的安装孔位，孔位间距符合通用工业铝型材的槽距标准，不需要额外打孔即可直接适配2020、3030系列铝型材的安装需求。

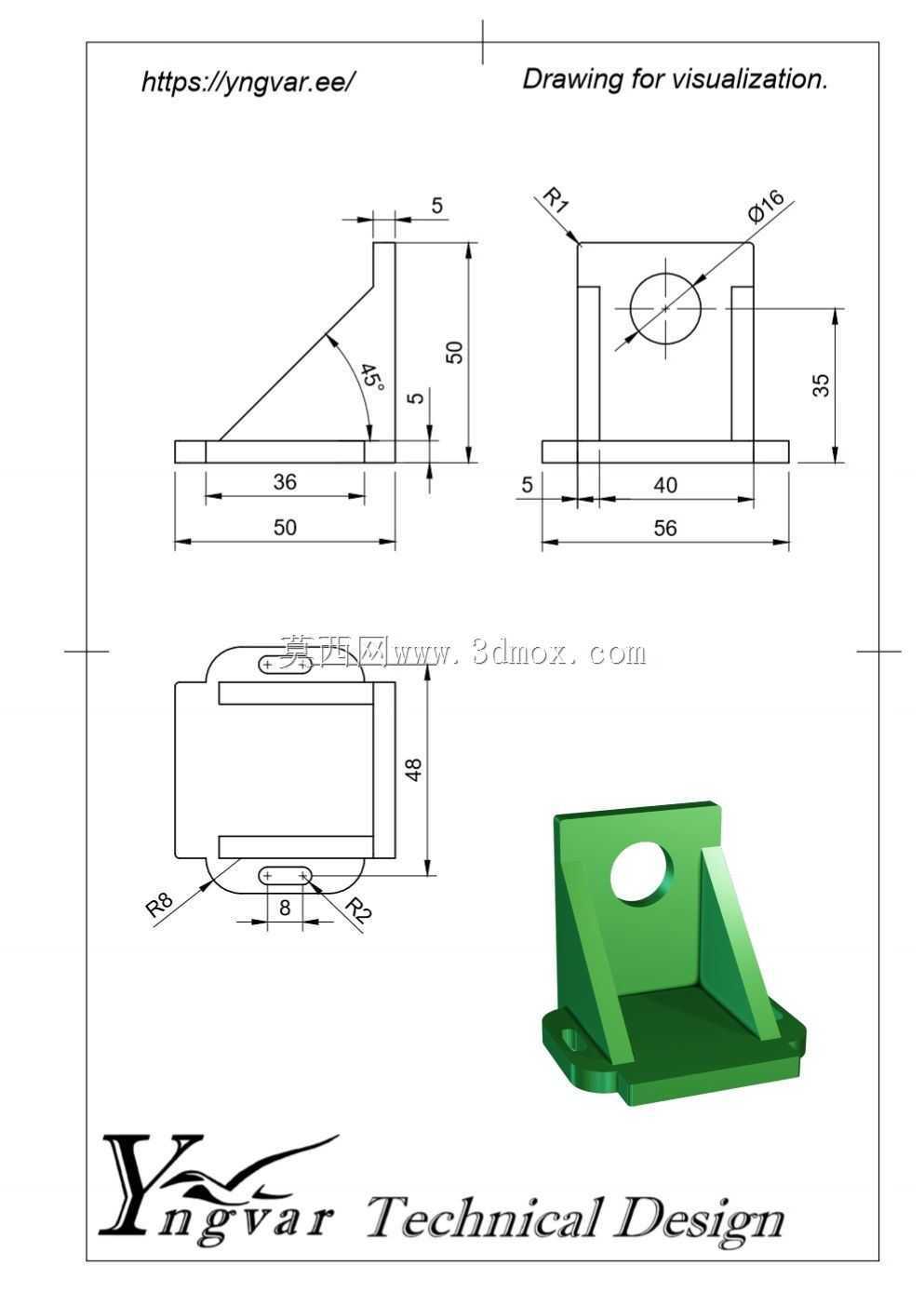

　　安装边界方面，整个支撑座的竖直面高度为45mm，水平面长度为50mm，主体壁厚为4mm，整体外轮廓没有突出的尖锐棱角，所有边角都做了C1的倒角处理，避免装配过程中划伤操作人员。安装时需要注意，竖直面与被连接件的贴合面要保证平整无凸起，若被连接件表面存在焊接疤痕或切割毛刺，需要提前打磨平整再进行锁紧，否则会导致支撑座安装后出现倾斜，长期受力下容易造成筋板根部开裂。水平面的承载区域要避开沉头孔位置，被支撑部件的重心尽量落在两个加强筋之间的区域，避免偏载导致的局部受力过大，若需要承受更大的载荷，可在支撑座的背部增加一块辅助连接板，将竖直面与安装基材的接触面积扩大一倍，进一步提升连接稳定性。

　　从结构优化的角度来看，这款支撑座的筋板设计采用了等厚度方案，在注塑或3D打印加工时不会出现壁厚不均导致的缩痕问题，若采用金属切削加工，也能减少不必要的材料去除量，降低加工成本。对于需要频繁调整支撑高度的工位，还可以在水平面的安装孔位置加装调节螺丝，实现支撑高度的微调，适配不同高度差的安装需求，不需要更换整个支撑座即可完成工位调整。在一些有绝缘需求的电子设备装配场景中，采用树脂材质加工的该款支撑座还能起到绝缘隔离的作用，避免金属支撑件导致的电路短路问题，适配电子治具、检测设备的特殊安装需求。
