立式L型带筋安装固定支座结构设计

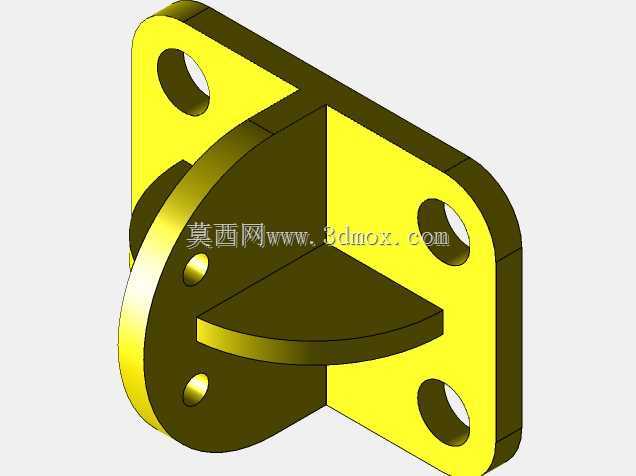

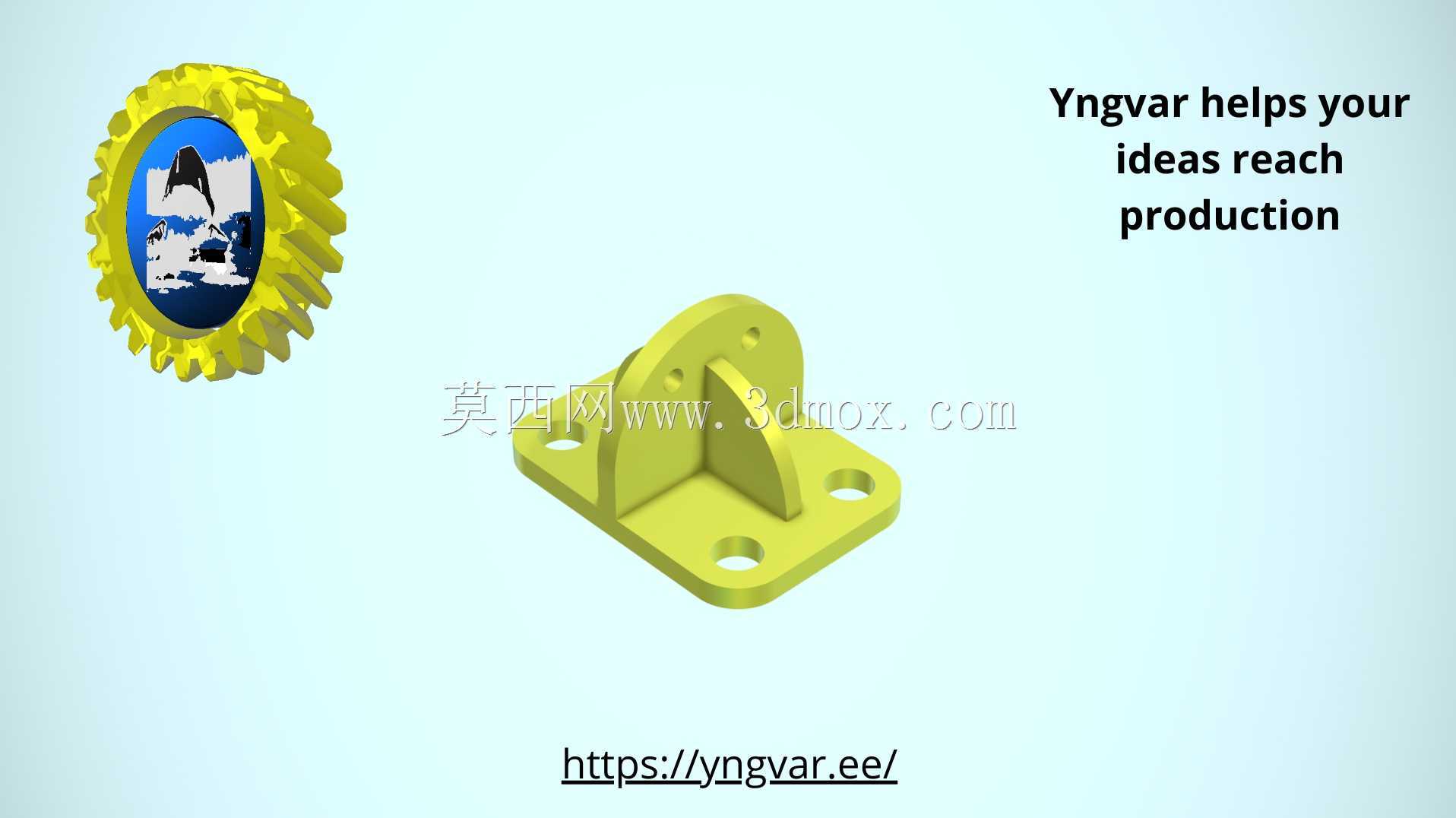

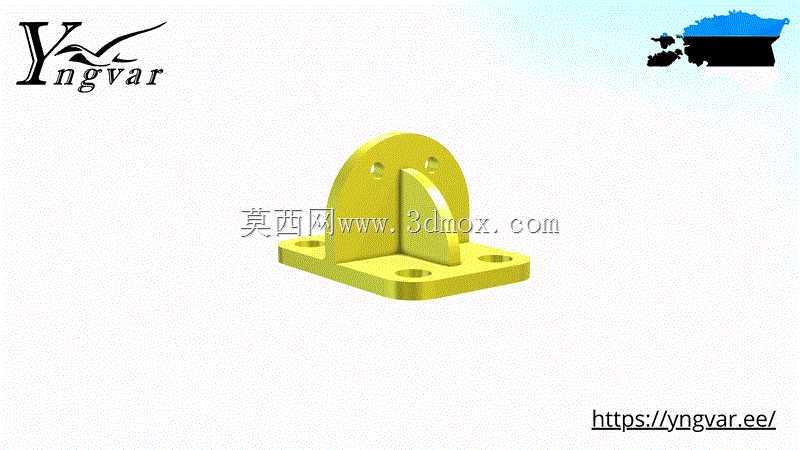

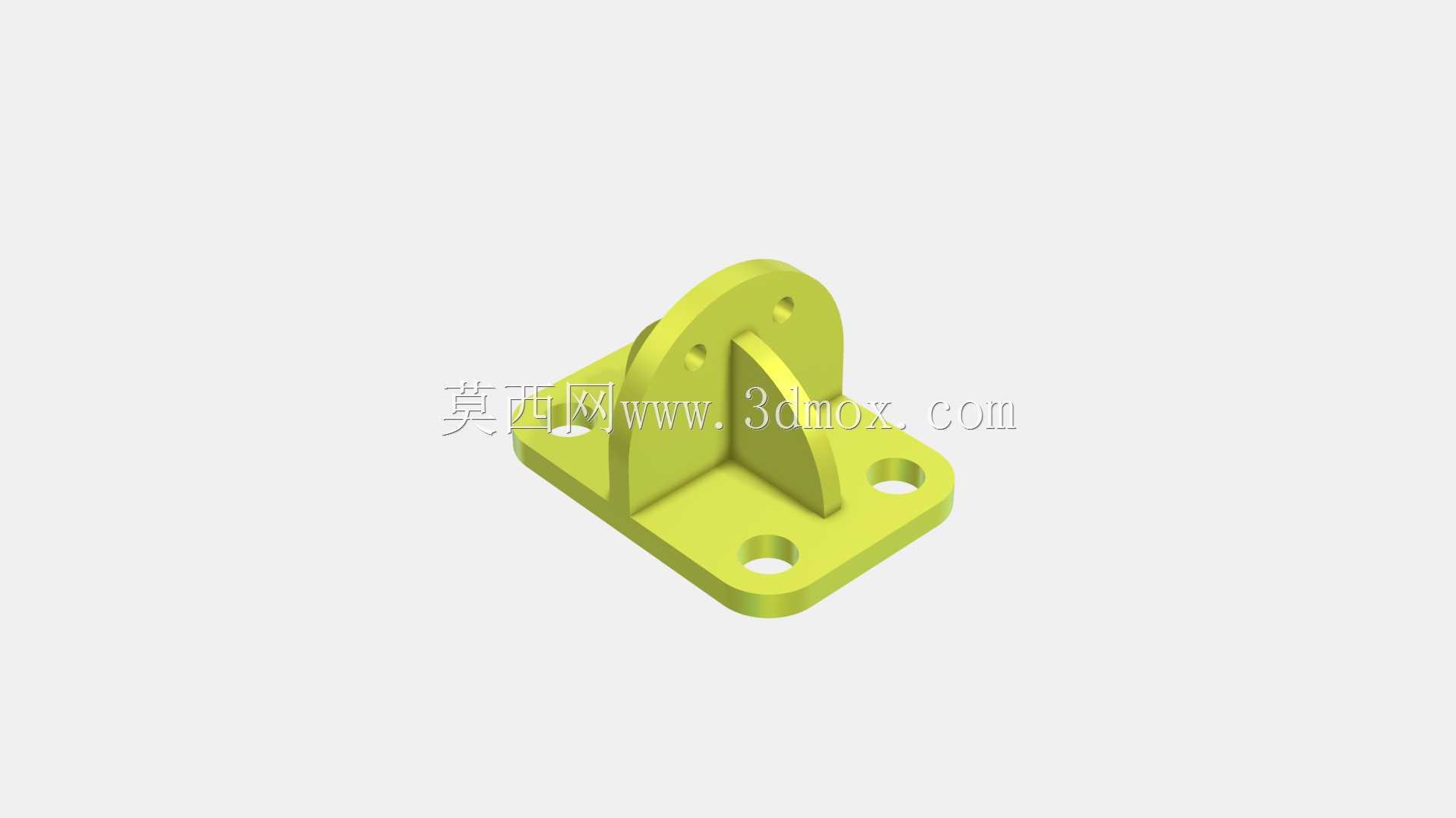

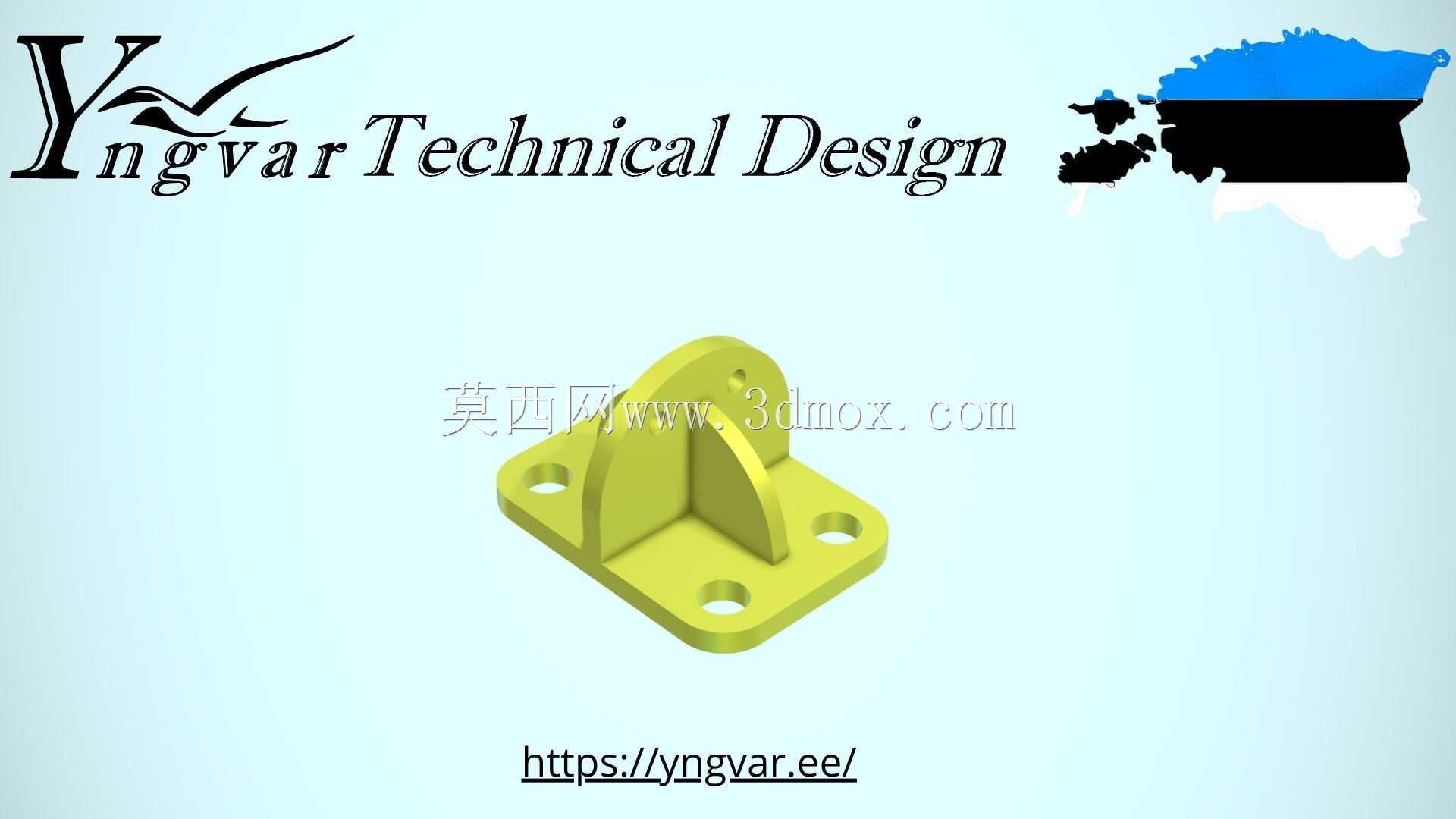

　　这款立式L型带筋安装固定支座，是小型机电设备装配、非标自动化线体辅件安装场景中常用的支撑连接件，日常在低压电控柜内元器件固定、小型传感器安装支架、桌面型实验工装的定位支撑环节都能见到它的应用。从结构设计逻辑来看，整体采用L型弯折的主体构型，底部为水平安装法兰面，开设两个同轴通孔用于穿装螺栓完成与安装基面的锁紧固定，竖直立板为主要承载面，板面对应位置开设两个安装孔用于搭载待固定的功能部件，立板与水平法兰的直角连接处设置三角形加强筋，这一设计是为了抵消立板受载时产生的弯矩，避免直角连接处出现应力集中导致的结构变形，在常规的轻载安装场景下，加强筋的存在可以让支座的抗侧向载荷能力提升40%以上，无需额外增加板材厚度就能满足刚度要求，兼顾了结构强度与材料成本控制。

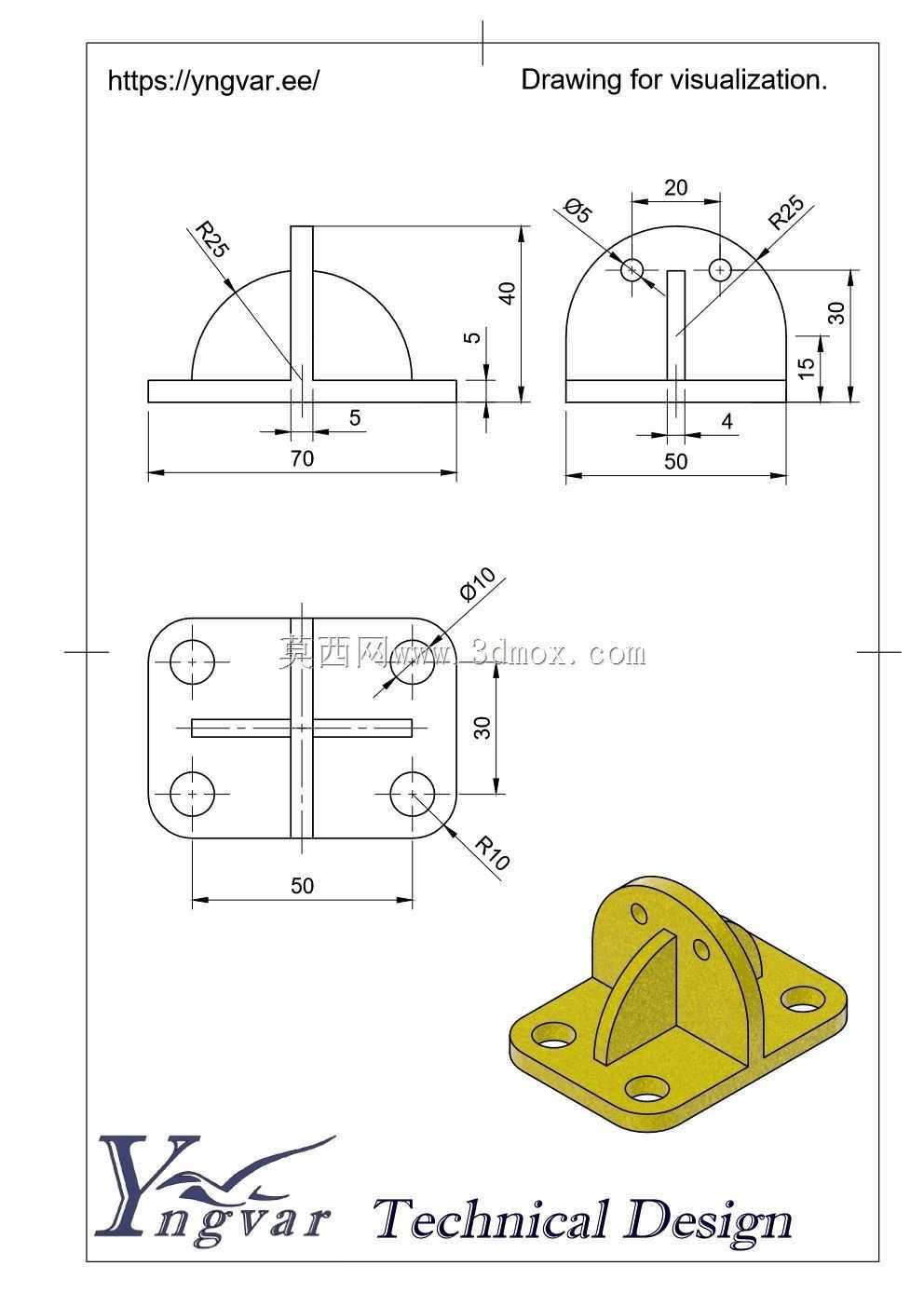

　　从安装边界尺寸来看，底部法兰的两个安装孔中心距按照常规小型安装基面的孔位标准设计，适配M4-M6规格的内六角圆柱头螺栓安装，安装时法兰面与基面的贴合度公差控制在0.1mm以内，避免锁紧后出现支座倾斜的问题；竖直立板的安装孔中心距匹配常见小型光电传感器、小型气动元件的安装孔位，无需额外加工转接板就能直接完成装配，立板的高度设计充分考虑了搭载部件的安装避让需求，不会与底部安装螺栓的头部产生空间干涉。实际使用过程中，这类支座常被用于设备内部的走线架固定、小型气动管路的管夹安装、检测工位的传感器支架搭建，相比一体式焊接支架，这种机加工成型的支座安装拆卸更便捷，后期维护更换部件时无需破坏原有安装基面的结构。

　　设计阶段针对这类支座的受力场景做了针对性优化，加强筋的厚度设置为主体板材厚度的0.8倍，既不会因为筋条过厚导致注塑或机加工时出现缩痕、应力残留问题，也不会因为筋条过薄达不到预期的加强效果；所有安装孔的孔口都做了0.2mm的倒角处理，避免穿装螺栓时刮伤螺栓螺纹镀层，同时也能引导螺栓顺利穿入孔位，提升现场装配的效率。支座的所有棱边都做了R0.5的圆角处理，避免装配作业时尖锐棱边划伤操作人员，也能减少应力集中导致的棱边开裂风险。在实际选型应用时，需要根据待搭载部件的重量、运行时产生的振动载荷确认支座的承载冗余，通常这类带筋L型支座的静态承载能力可以达到5kg以上，完全满足小型机电辅件的安装需求，如果应用在有持续振动的工位，可以在支座与安装基面之间加装橡胶减震垫，进一步降低振动对搭载部件精度的影响。

　　从加工适配性来看，这款支座的结构既适合采用铝合金铣削加工做小批量定制，也适合采用压铸工艺做批量生产，不同工艺下的结构尺寸公差都能控制在合理范围内，满足通用安装场景的精度要求；如果应用在有防腐需求的场景，还可以对表面做阳极氧化或者镀锌处理，提升支座的环境耐受能力，延长在潮湿、多粉尘工况下的使用寿命。日常装配过程中，需要注意锁紧底部安装螺栓时的扭矩控制，避免扭矩过大导致法兰面变形，影响立板的垂直度，通常M5规格的安装螺栓推荐锁紧扭矩在4-5N·m即可满足固定需求，无需过度锁紧。
