带斜向安装座的弯管连接支架结构

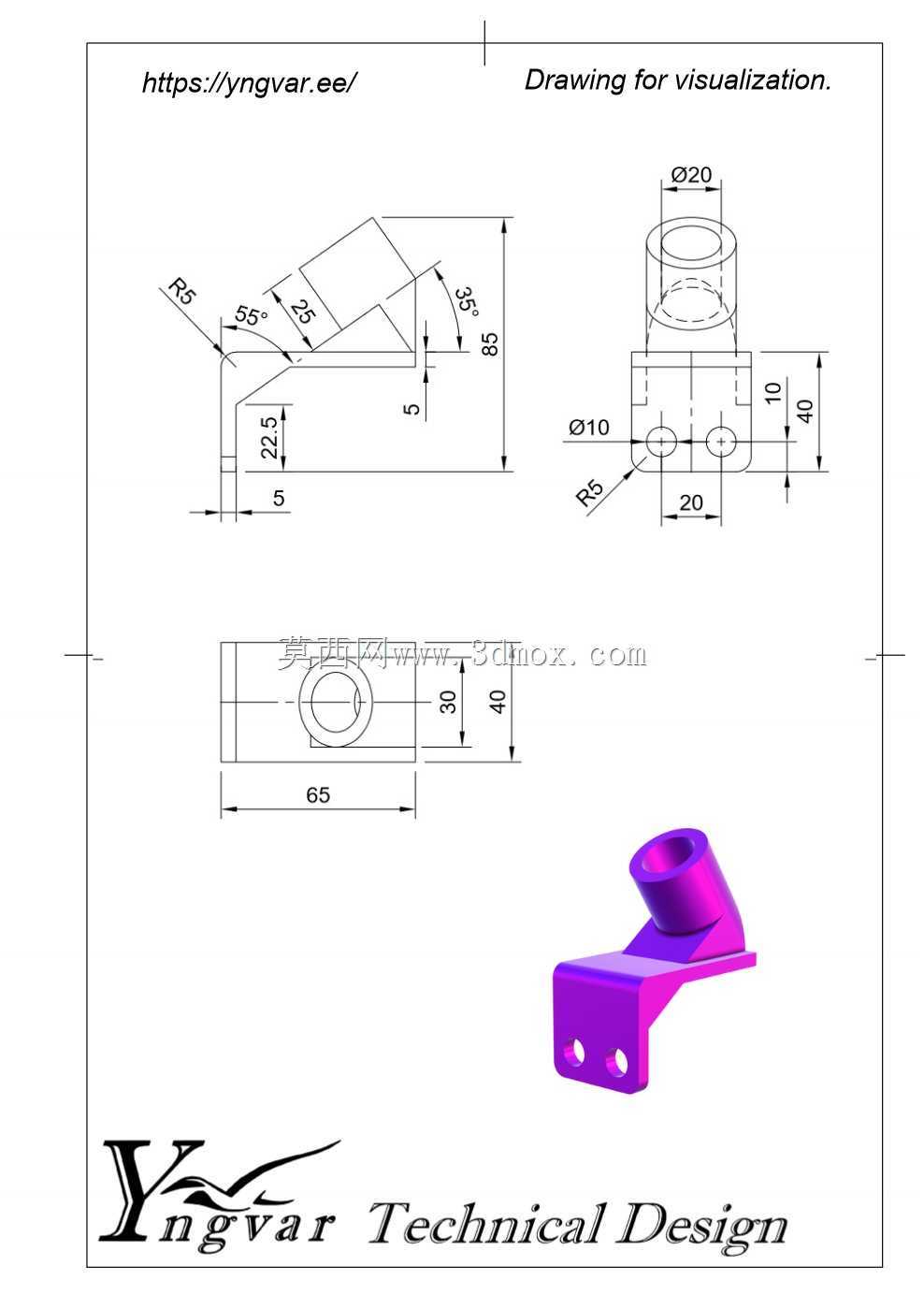

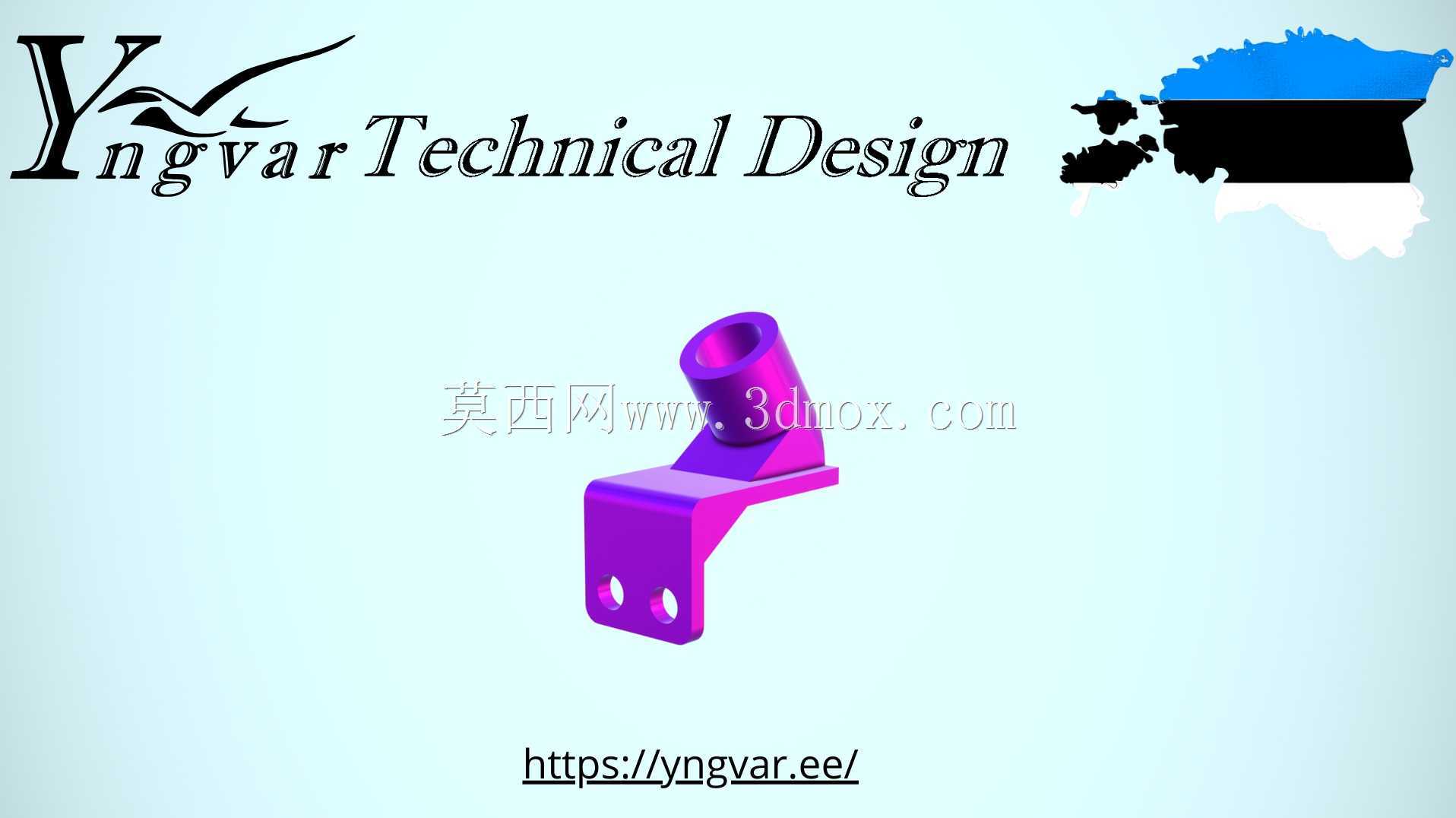

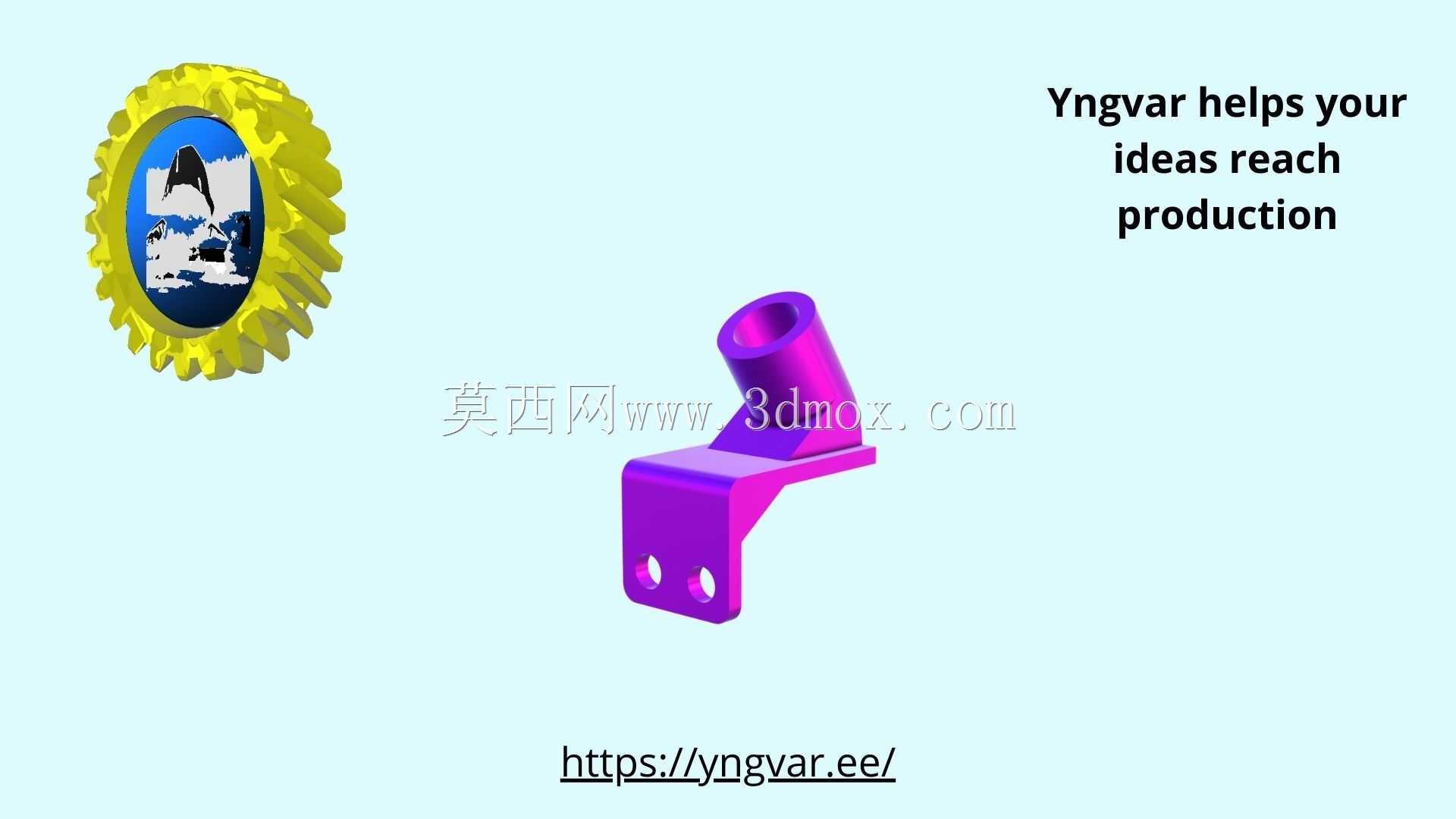

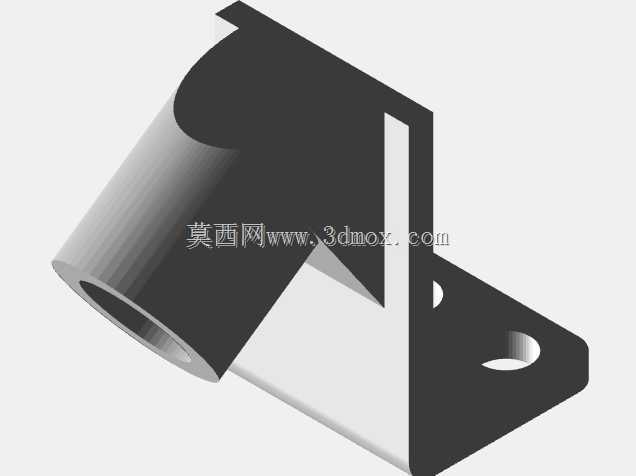

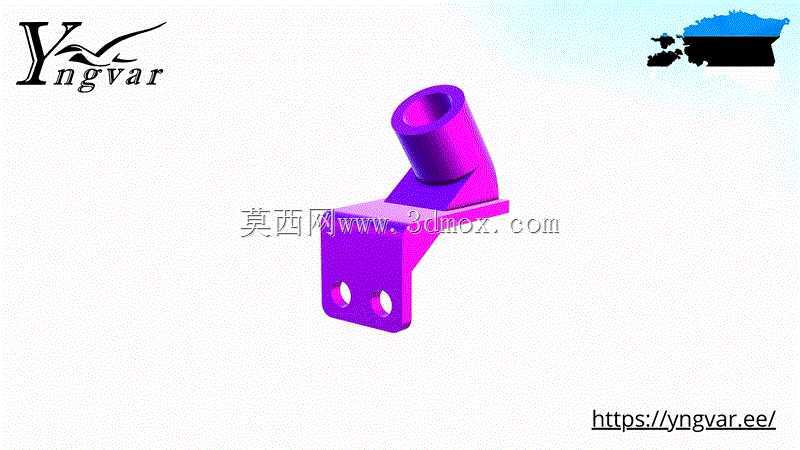

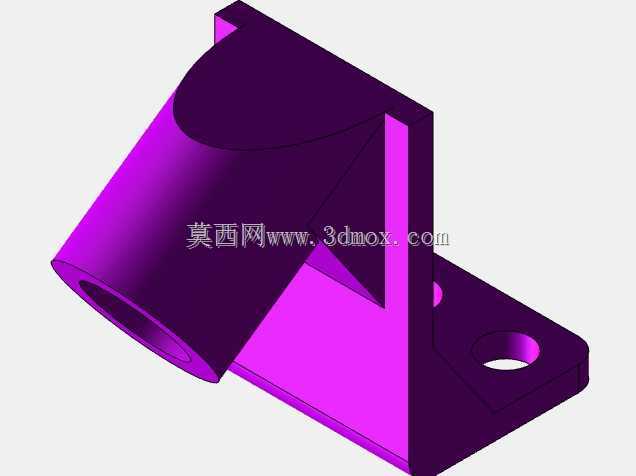

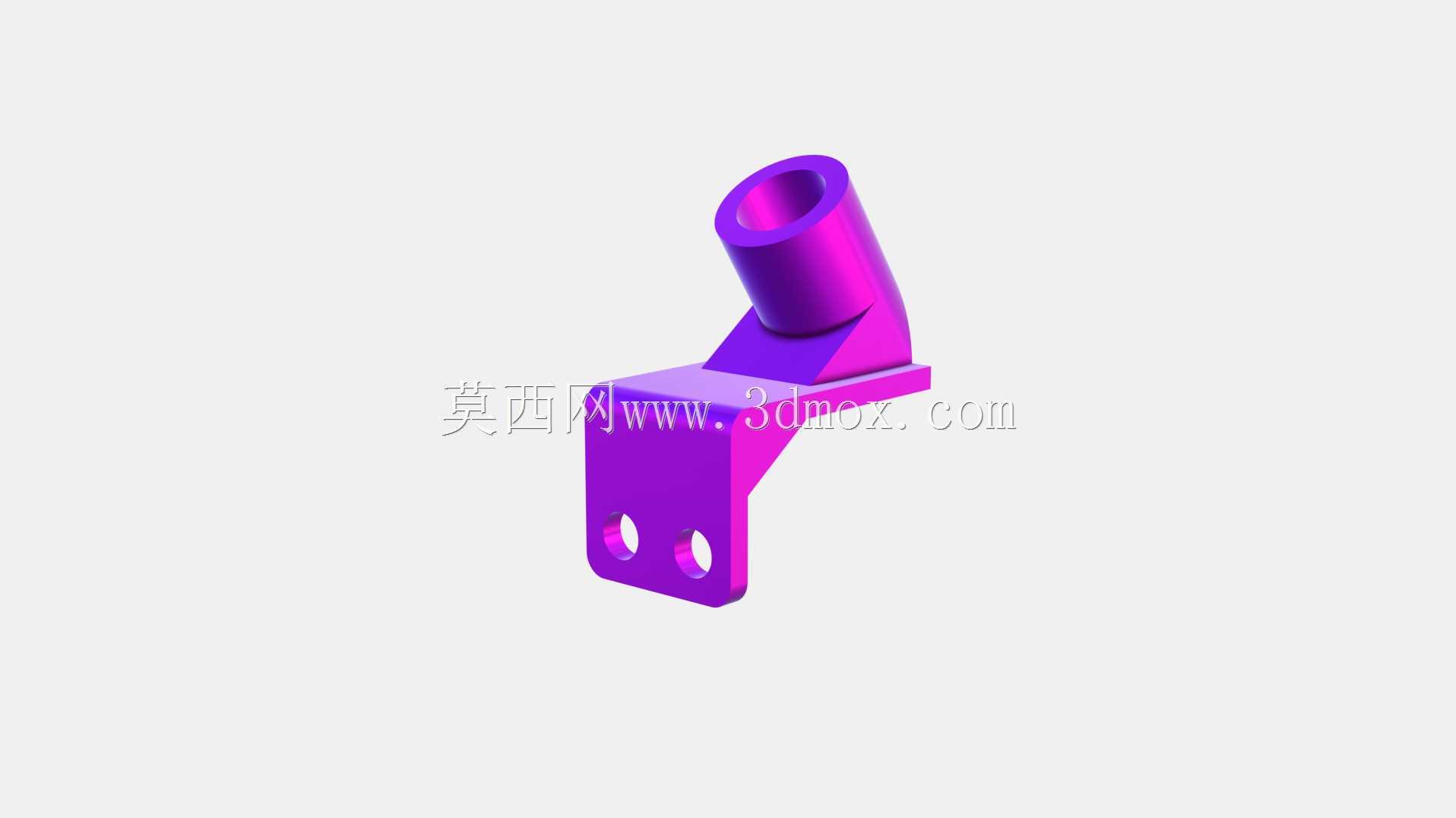

　　从结构功能上看，构件下半部分是带两个安装孔的平板固定座，两个安装孔的孔位间距按照常规小型五金件的安装标准设定，适配M3-M4规格的紧固螺丝，安装时可以直接将平板座贴合在设备的安装基板表面，不需要额外加工适配的沉台，平板座的底面做了平面度处理，安装后不会出现翘边、贴合不严的问题，能保证长期使用下的固定稳定性，不会因为设备运行产生的微幅振动出现连接松动。和常规直上直下的管座不同，这款构件的管体连接部分和平板安装座之间做了特定角度的斜向过渡连接，过渡段做了加厚的筋位补强，避免斜向受力时连接位置出现应力集中断裂的问题，管体部分是中空的筒状结构，内径尺寸适配常用的外径6-8mm的塑料气管、尼龙输油管，管体顶端做了微小的倒角处理，管路插入时不会被端面的锐边割伤外壁，能降低管路装配时的破损率，也能减少管路插接后的密封间隙。这款带斜向安装座的弯管连接支架，是小型流体管路布设、气动系统走线场景里常用的定位支撑构件，日常在桌面级小型实验设备、桌面型气动工装、小型3D打印设备的外围管路固定环节都能见到它的应用。很多一线做设备改型的工程师都遇到过这类需求：设备内部空间局促，常规的直角管接头搭配独立固定座的组合，要么占用横向安装空间过多，要么管路弯折角度不符合流体或气路的走向要求，容易造成管路弯折憋压，影响介质输送效率，甚至长期使用后出现管路折损漏气漏液的问题，这款构件就是针对这类空间受限的斜向管路固定场景设计的。

　　设计这款构件的时候，首先要考虑的就是安装边界的限制，平板座的整体宽度控制在20mm以内，长度不超过30mm，管体顶端距离安装平面的垂直高度控制在35mm左右，斜向伸出的水平偏移量控制在15mm上下，这个尺寸设定刚好能避开设备内部相邻的电路板、传动构件等干涉部件，不需要对原有设备的其他部件做位置调整就能直接装配。很多工程师在做这类小支架建模的时候，容易忽略过渡段的圆角处理，要么直接做直角连接，要么圆角半径设置过小，实际3D打印或者注塑加工的时候，直角位置容易出现应力集中，装配时稍微施加锁紧力就会出现开裂，这款构件的所有转角位置都做了R1-R2的圆角过渡，既不会因为圆角过大占用额外的安装空间，也能有效分散应力，提升构件的整体结构强度。

　　在实际应用中，这类支架除了用来固定管路，也可以用来固定小型的传感器导线、光纤走线，只要线材外径和管体内径匹配，就能直接穿入管体实现走线定位，避免设备内部走线杂乱，影响后期维护检修。做三维建模的时候，要特别注意安装孔的位置公差，两个安装孔的中心距公差要控制在±0.1mm以内，不然实际装配的时候会出现孔位错位，螺丝无法顺利穿入的问题；管体的内径公差要根据所选的管路材质调整，如果是搭配软质的PU气管，内径可以做0-0.1mm的正公差，如果是搭配硬质的尼龙管，公差可以适当放宽到0.2mm，保证管路插接后有足够的抱紧力，不会因为管路内的介质压力出现脱管问题。

　　另外，斜向连接段的倾斜角度是经过实际场景验证的，既不会因为角度过小导致管路弯折半径不足，也不会因为角度过大导致管体顶端超出设备的安装边界，和设备外壳或者外围防护件产生干涉。很多新手工程师在做这类小零件设计的时候，往往会把结构做的过于厚重，不仅浪费加工材料，还会占用不必要的内部空间，这款构件在保证结构强度的前提下，对非受力位置的壁厚做了优化，平板座的壁厚控制在3mm左右，管体的壁厚控制在2mm左右，过渡段的筋位厚度和主体壁厚保持一致，避免壁厚差异过大导致加工时出现缩痕、变形等问题，不管是采用3D打印做快速样件验证，还是采用注塑工艺做批量生产，都能有比较好的加工工艺性，不需要额外做特殊的工艺处理就能顺利成型。在实际选型使用的时候，要注意根据管路的输送介质选择对应的构件材质，如果是输送普通压缩空气，采用常规的PLA、ABS材质3D打印就能满足使用要求，如果是输送有一定腐蚀性的化学试剂，就要换成PETG或者尼龙材质打印，批量生产的话可以采用POM或者PP材质注塑，能满足不同场景下的耐温、耐腐蚀要求。
