带侧孔阶梯式轴套连接零件结构

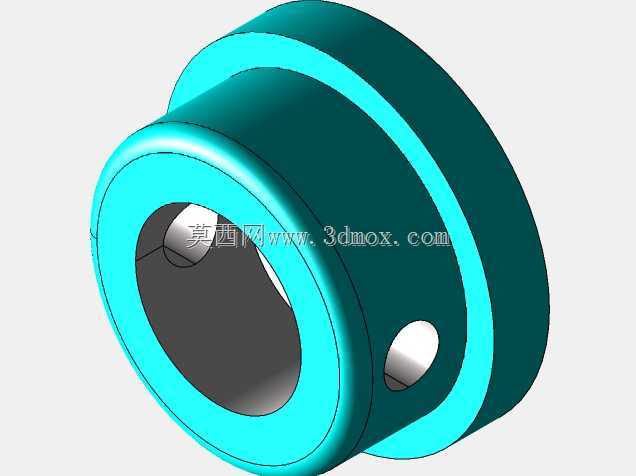

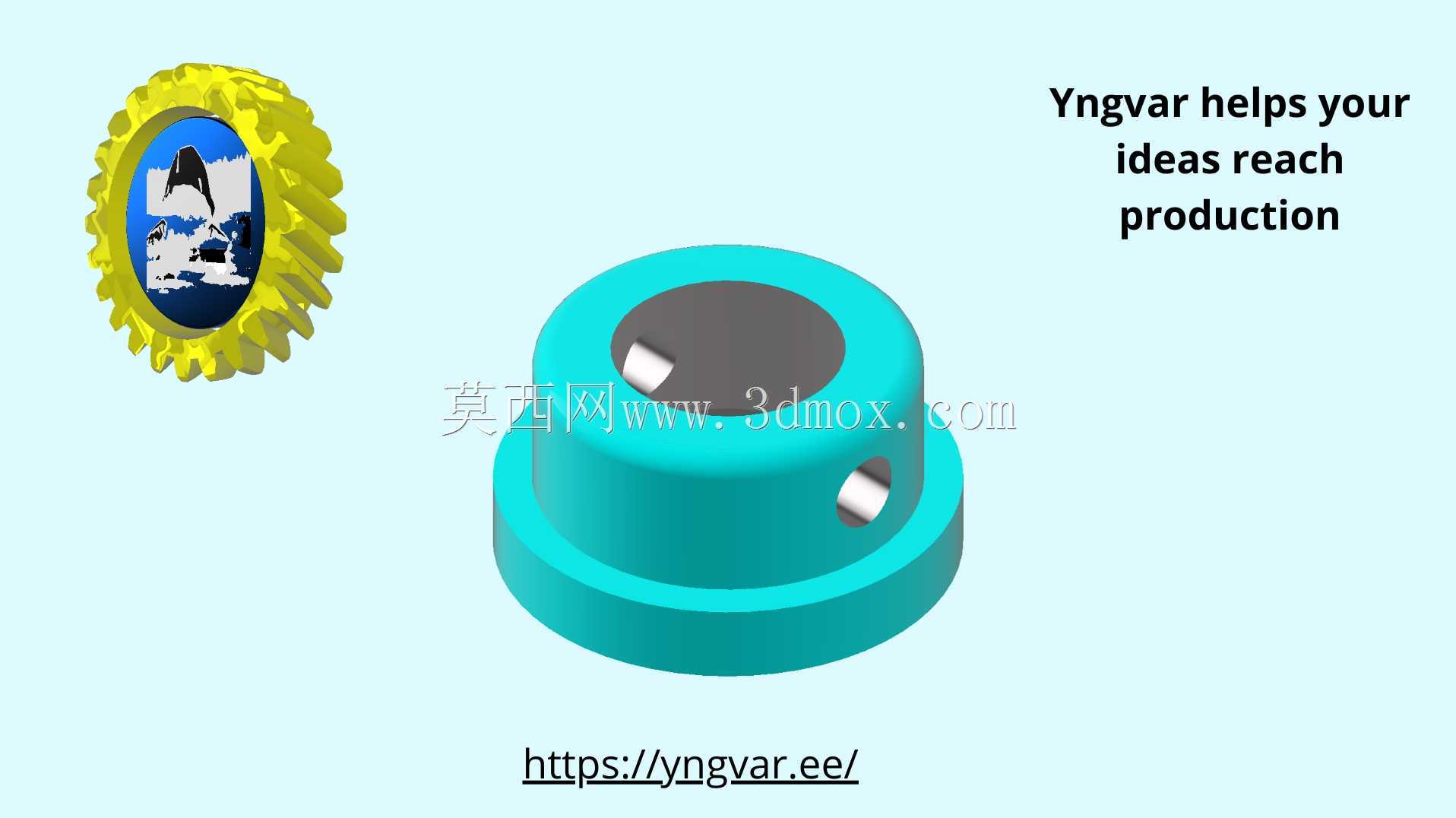

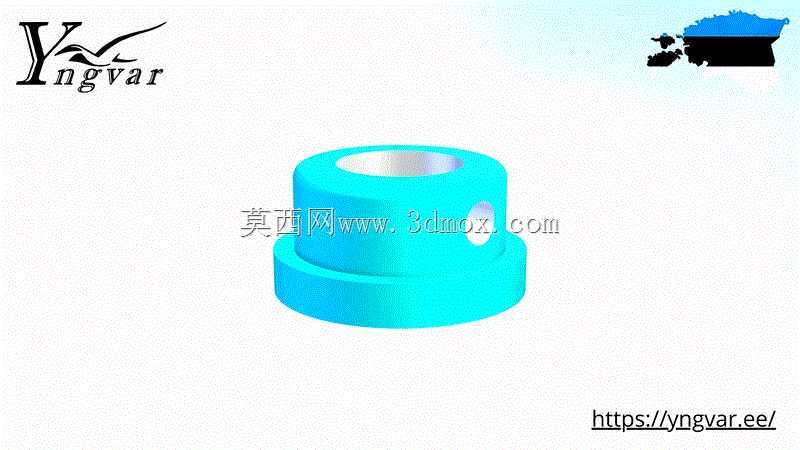

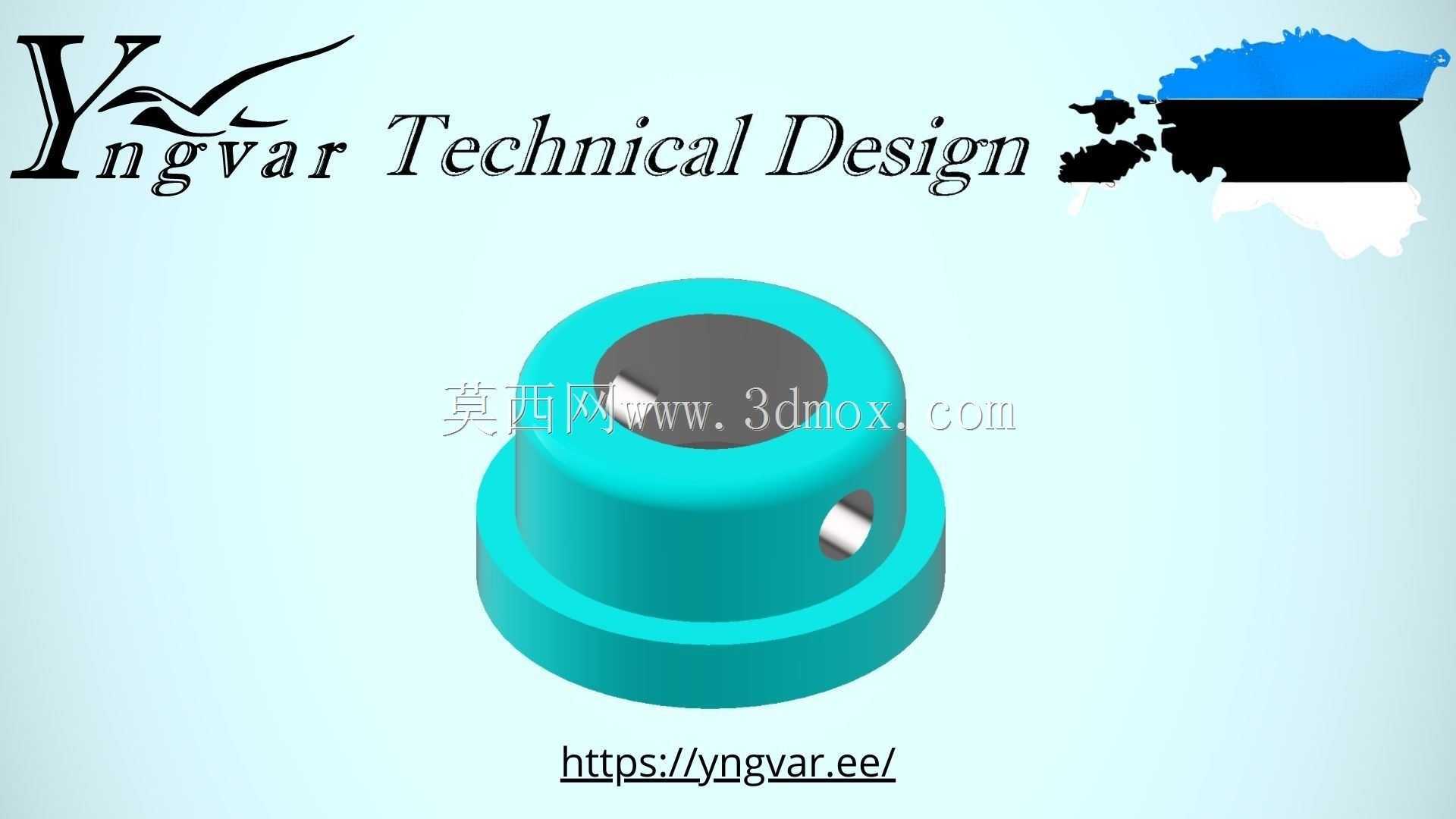

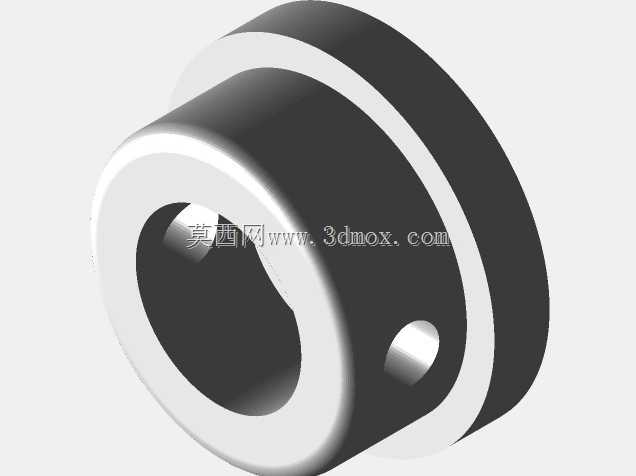

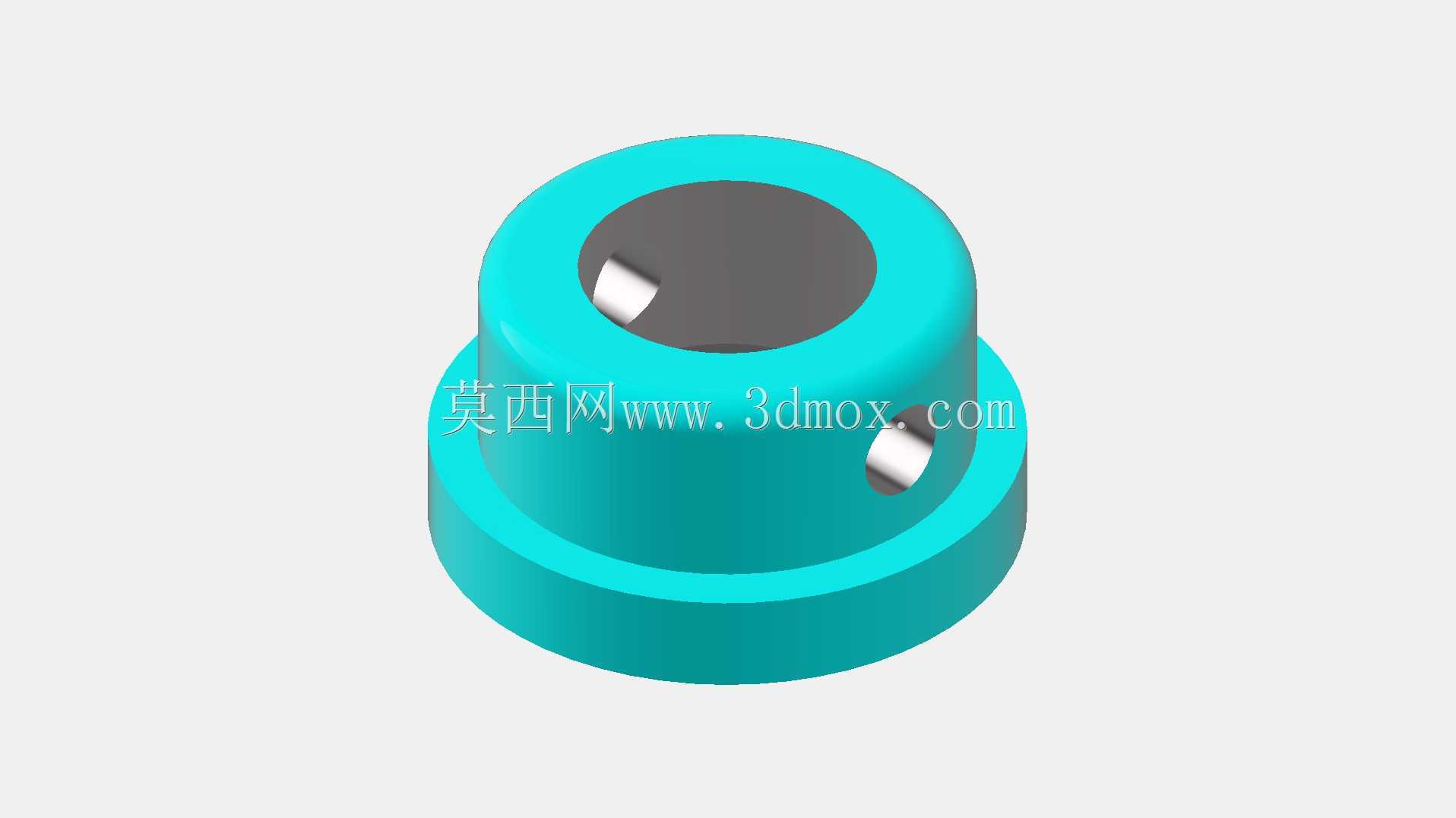

　　该阶梯式带侧孔轴套类零件，主要应用于低速轻载的传动定位场景，常见于小型自动化设备的转轴支撑、工装夹具的定位衬套、3D打印原型件的功能验证环节，也可作为小型电子设备内部的走线固定衬套使用，适配直径不大的光轴穿装需求，侧孔可用于穿装紧定螺钉实现轴与套的周向固定，避免运转过程中轴套与轴发生相对滑移。从结构设计逻辑来看，采用大小端阶梯式构型，大端端面可作为轴向定位面，抵靠在安装基座的台阶面上，限制轴套的轴向窜动，小端可直接插入安装基座的预制孔内，实现快速装配定位，无需额外设计定位销结构，减少装配工序。

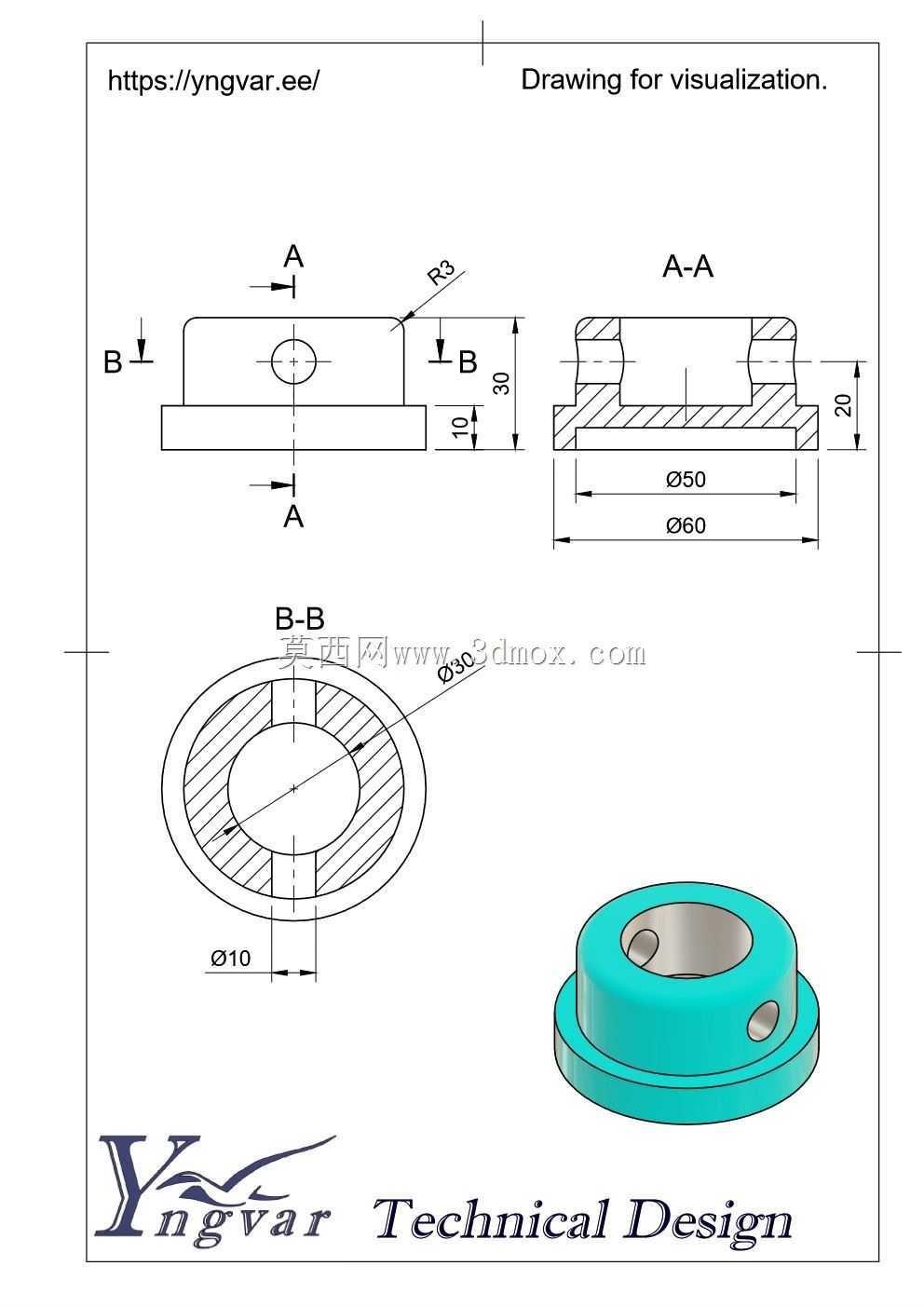

　　侧孔开设在大端侧壁位置，孔轴线与轴套主孔轴线垂直相交，当轴穿入主孔后，紧定螺钉从侧孔拧入，端部顶紧在轴的表面，即可实现轴与轴套的同步转动，这种固定方式拆装便捷，适合需要频繁调整轴伸出长度的调试场景。外形尺寸方面，大端外径大于小端外径，形成的台阶面平面度控制在0.05mm以内，保证与安装面贴合时无间隙，避免受力时出现偏载；主孔为通孔设计，内壁粗糙度满足滑动配合要求，若用于3D打印制作，可预留0.2mm的打磨余量，打印完成后简单打磨即可达到装配精度；侧孔直径适配常用的M3、M4规格紧定螺钉，孔口做微小倒角处理，避免拧入螺钉时刮伤螺纹。

　　安装边界上，安装基座的预制孔直径与轴套小端外径采用间隙配合，配合公差控制在H7/h6区间，既保证装配顺畅，又不会出现过大的晃动量；大端外径比安装孔直径大出单边2-3mm，足够的支撑面保证轴套受力时不会被压入安装孔内；轴套总高度根据安装空间的厚度设计，保证装配后大端端面不突出安装基座表面过多，避免与周边运动部件发生干涉。在增材制造场景下，该零件无需添加支撑结构即可直接打印，主孔沿竖直方向摆放时，内壁打印质量最优，侧孔水平摆放时孔的圆度精度更高，打印完成后仅需去除底部少量支撑即可投入使用，适合小批量定制化的设备改造场景使用，相比传统机加工方式，制作周期更短，成本更低，尤其适合原型验证阶段的快速迭代。

　　零件的受力特性上，主要承受径向的支撑力以及紧定螺钉带来的局部压紧力，阶梯结构的过渡位置做了微小圆角处理，避免应力集中，在反复拆装紧定螺钉的过程中，不会出现台阶处开裂的问题，满足日常调试使用的强度要求。
