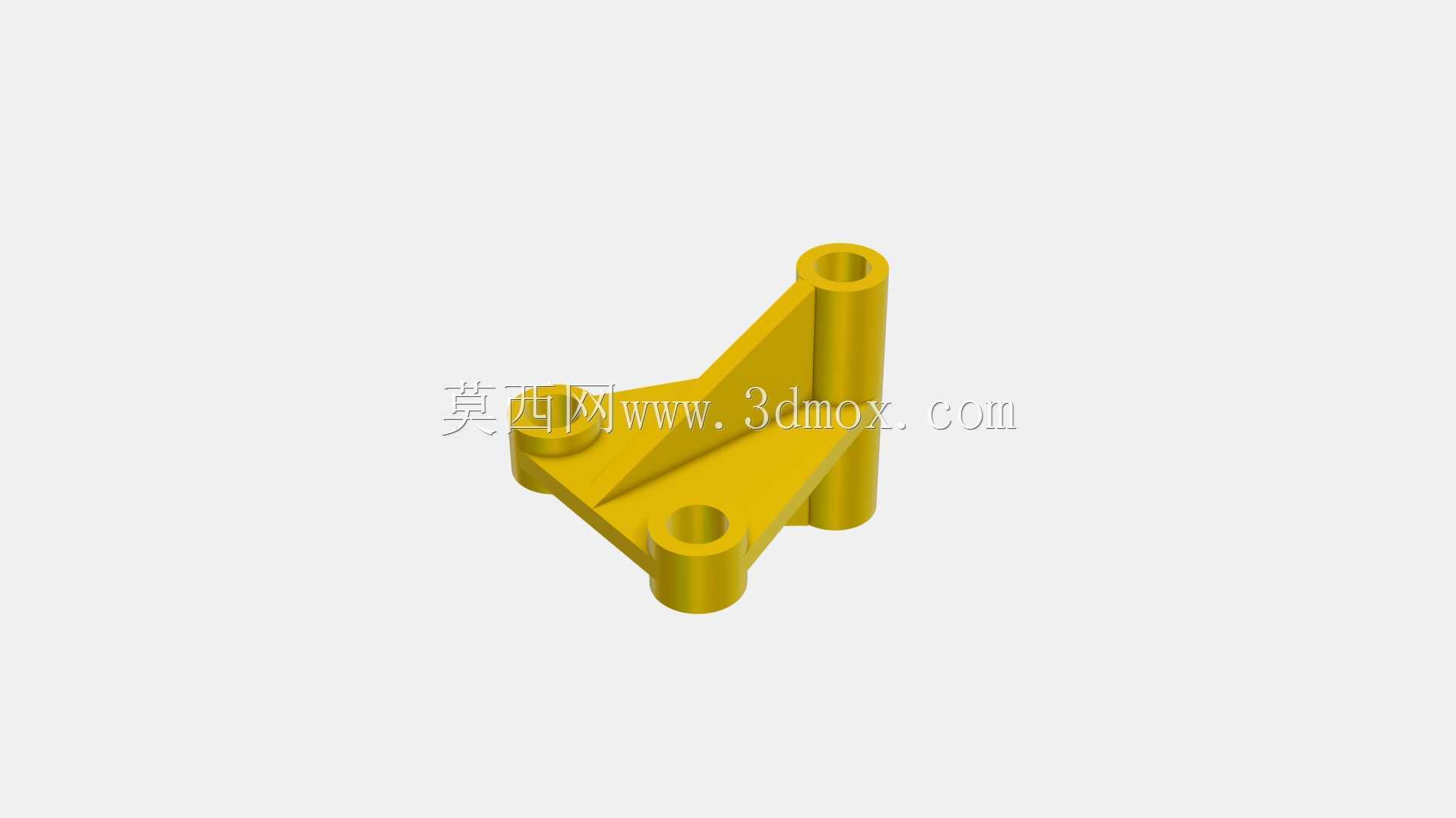

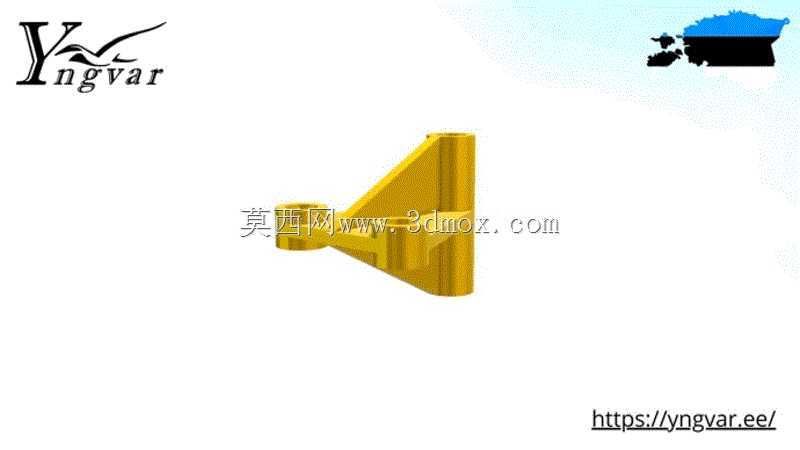

带三角加强筋的L型直角安装固定支座

　　这款带三角加强筋的L型直角安装固定支座，在各类轻型设备装配、工装夹具搭建、非标自动化机架拼接场景中有着极高的出镜率，日常做小型设备改型、桌面级工装搭建时，这类零件往往是最先需要建模确认安装边界的基础构件。从实际使用场景来看，这类支座主要承担两个垂直安装面之间的载荷传递与位置固定作用，常见于小型传感器安装支架、气动管路固定座、电控箱侧边安装挂耳、3D打印设备运动模组的辅助定位支撑等位置，相比无加强筋的直角角码，三角筋结构的加入能大幅降低垂直受力时的安装面形变量，避免长期受交变载荷出现连接松动、支座断裂的问题。

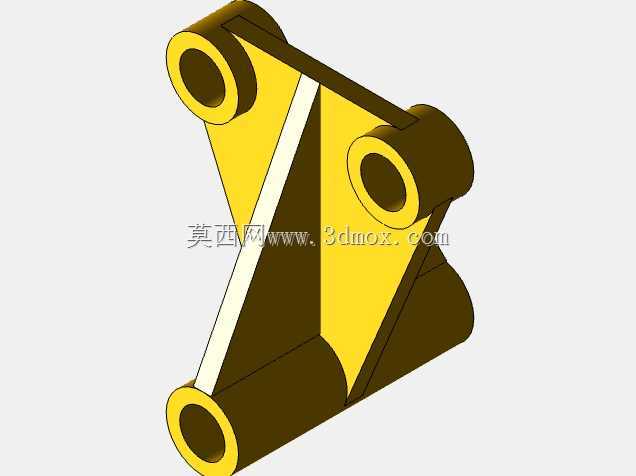

　　从设计思路上拆解这个零件的结构，主体采用等厚的L型折弯结构作为基础承载主体，两个互相垂直的安装面分别预留对应规格的安装过孔，用于穿设螺栓完成与安装基面、被支撑构件的锁紧固定；在两个安装面的直角连接处，设置一体化成型的三角加强筋，筋板的厚度与主体壁厚保持一致，筋板的斜边做了等距过渡，避免直角连接处出现应力集中点，在承受垂直于安装面的倾覆力矩时，筋板可以将集中在折弯角处的应力分散到两个安装面的整个平面上，大幅提升整体的抗形变能力。建模过程中需要重点关注安装孔的位置度公差，两个安装面的孔位需要与对应配合件的孔位严格对齐，否则现场装配时会出现螺栓无法穿入、强行锁紧后构件出现装配内应力的问题；同时安装面的平面度需要控制在合理范围内，若安装面出现翘曲，锁紧后会导致被支撑的构件出现位置偏移，影响后续设备的装配精度。

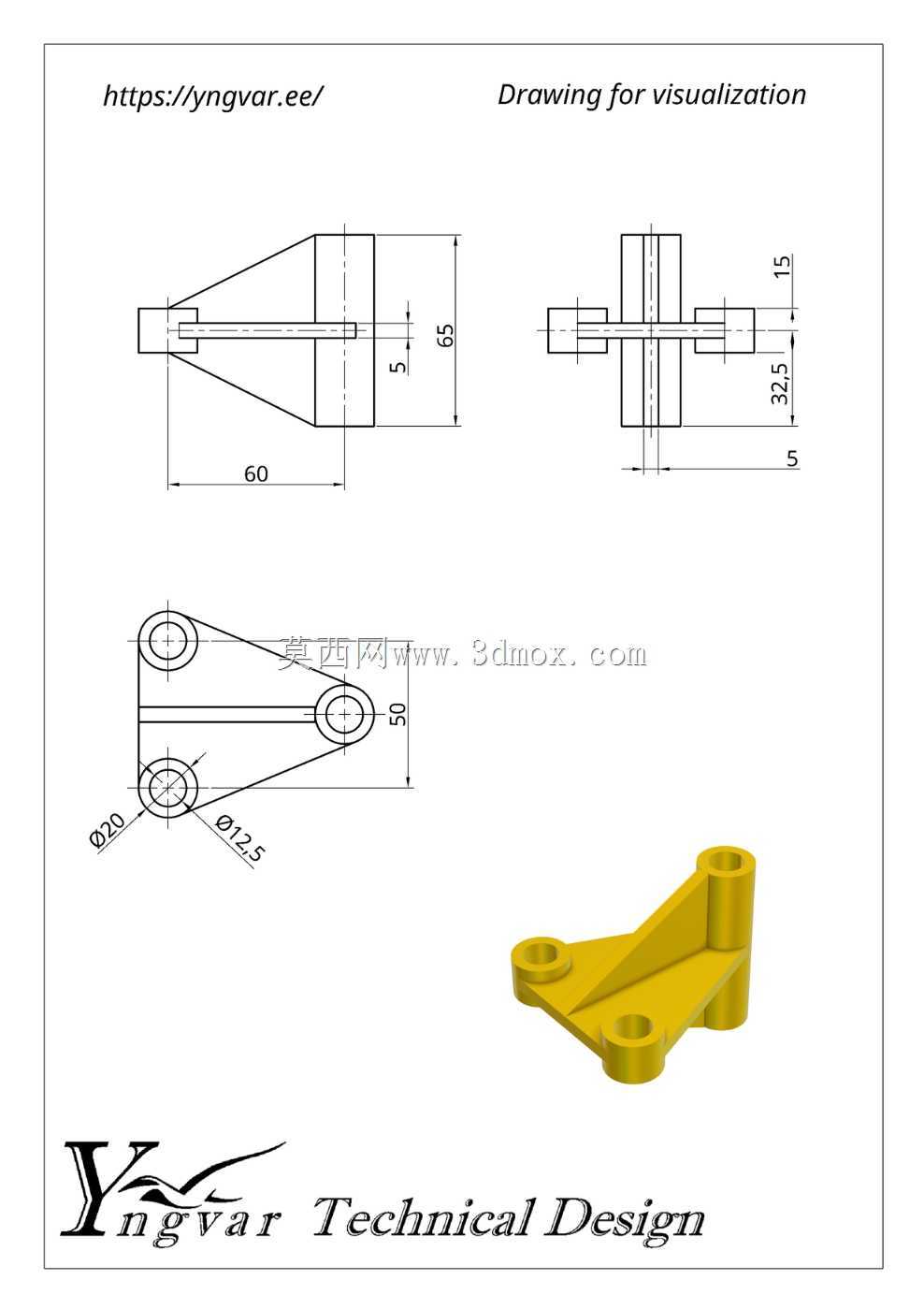

　　关于外形尺寸与安装边界，这类支座的竖直安装面高度与水平安装面长度根据实际承载需求匹配，常规轻型应用场景下，安装面的宽度与筋板的宽度保持一致，安装孔的中心距需要根据选用的螺栓规格预留足够的扳手操作空间，避免螺栓锁紧时没有操作空间导致装配困难；竖直安装面的顶端与水平安装面的外端都做了小尺寸的倒角处理，一方面是去除机加工或成型过程中产生的锐边毛刺，避免装配操作人员被划伤，另一方面也能在安装时起到导向作用，方便支座快速卡入安装位置。筋板的斜边与两个安装面的连接处都做了圆角过渡，避免应力集中导致的疲劳断裂，尤其是在设备存在持续振动的应用场景下，圆角过渡的结构能大幅提升零件的使用寿命。

　　从实际功能特性来看，这类一体化结构的固定支座相比拼接式的角码连接件，整体刚性更好，没有拼接缝隙带来的装配误差，安装完成后的支撑稳定性更强；零件的整体结构对称，建模时可以先绘制单侧安装面的草图，通过镜像、拉伸凸台的方式快速完成主体结构，再对安装孔、倒角、过渡圆角等细节进行细化，建模效率较高，也方便后续根据不同的安装需求调整安装孔的间距、支座的整体尺寸、筋板的厚度等参数，快速衍生出适配不同载荷、不同安装空间的系列化零件。在做装配验证时，需要重点确认支座安装完成后，筋板的位置不会与周边的管线、运动构件发生干涉，尤其是在运动模组周边使用时，要预留足够的安全距离，避免设备运行过程中运动部件与筋板发生碰撞，造成设备损坏。
