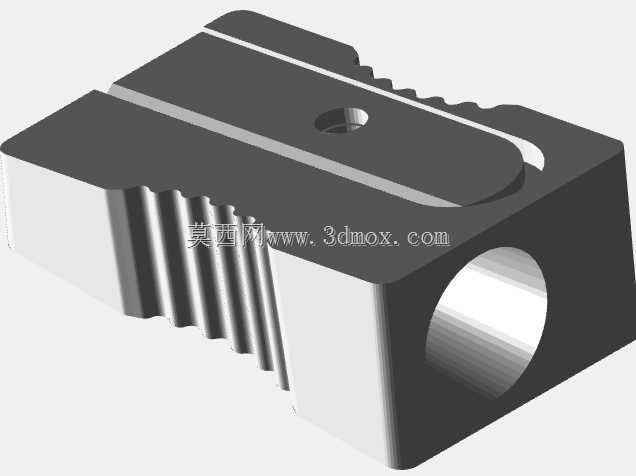

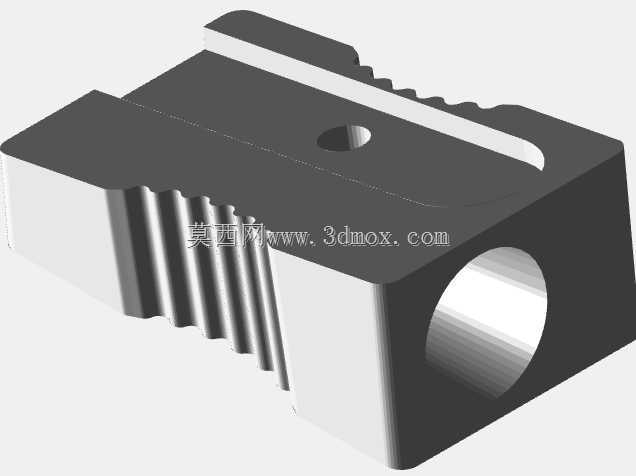

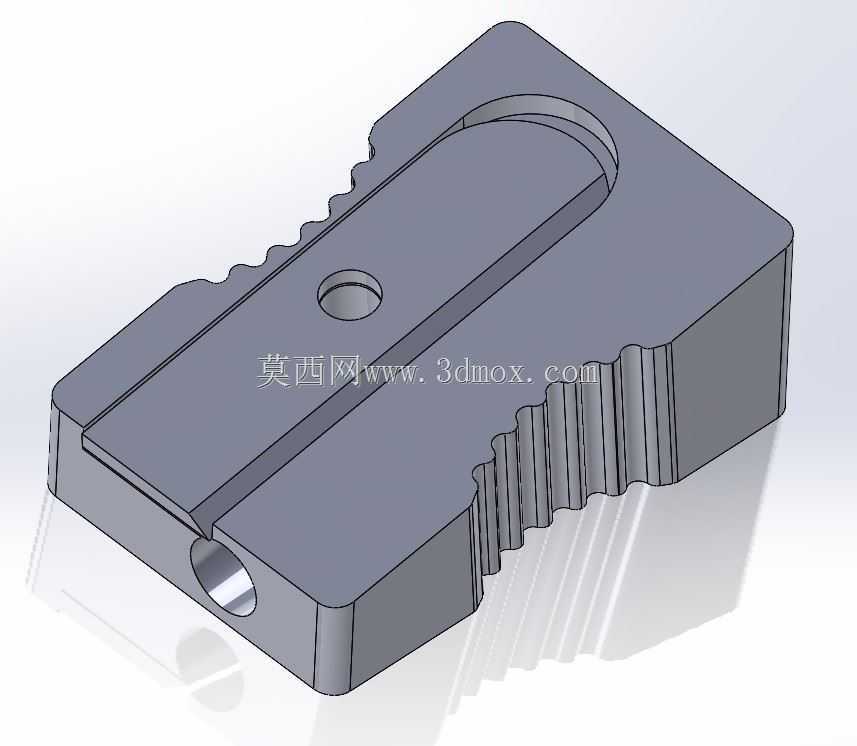

便携手动卷笔刀整体结构三维设计

　　日常办公、学生学习场景中，手动卷笔刀是普及率极高的小型切削文具，这款卷笔刀的结构设计完全围绕便携使用、稳定握持、顺畅切削的核心需求展开，没有多余的装饰性结构，所有外形特征都服务于实际使用功能。从整体结构来看，主体采用一体式块状基座设计，整体轮廓做了全圆角过渡处理，避免尖锐边角划伤使用者，握持侧设计了连续的波浪形防滑齿槽，齿槽的弧度完全匹配成年人手指指腹的贴合曲线，单手握持时手指可以自然卡入齿槽间隙，施力切削铅笔时不会出现打滑脱手的情况，即便手心出汗也能保持足够的握持摩擦力。

　　基座上表面设计了长条形的刀片安装槽，槽体深度与标准卷笔刀刀片的厚度完全匹配，安装时刀片可以完全嵌入槽内，仅露出切削刃口部分，槽体一端预留了锥形进笔孔，进笔孔的锥度按照常规木杆铅笔的外径设计，铅笔插入后可以与锥面完全贴合，旋转铅笔时刃口可以均匀切削木质笔杆，不会出现偏芯、削断铅芯的问题。进笔孔旁预留了刀片固定螺丝孔，孔位深度贯穿基座主体，安装标准微型螺丝后可以将刀片牢牢压合在安装槽内，长期使用螺丝松动时也可以快速拆卸更换刀片，不需要整体报废整个卷笔刀，降低了长期使用成本。基座侧面的防滑齿采用等间距排布，齿高控制在1.5mm左右，既保证了足够的防滑触感，又不会因为齿槽过深积攒铅笔屑，日常使用后只需要轻轻擦拭就可以清理干净，不会残留污渍。从安装边界来看，这款卷笔刀整体尺寸控制在掌心可握持的范围内，长度不超过60mm，宽度不超过30mm，厚度不超过20mm，可以轻松放入笔袋、文具盒甚至衣服口袋中，不会占用过多收纳空间，重量控制在20g以内，随身携带不会有明显的坠重感。设计过程中特意优化了切削刃口的角度，刃口与进笔孔锥面的夹角控制在25度，这个角度下切削木杆的阻力最小，旋转铅笔时不需要施加过大的压力就可以顺畅削出均匀的木屑，同时铅芯部分可以自然削出合适的书写锥度，不会因为切削角度过陡导致铅芯容易断裂。

　　基座底部做了平面度处理，放置在桌面时不会晃动，临时放置时也不会滚落，整体结构没有多余的活动部件，不存在易损的连接结构，正常使用情况下仅刀片属于可更换耗材，整体使用寿命远高于普通塑料外壳的卷笔刀。结构建模过程中对所有配合面做了公差匹配，刀片安装槽与刀片的配合公差控制在0.05mm以内，安装后刀片不会出现晃动，保证切削过程的稳定性；进笔孔的内表面做了光滑处理，铅笔插入旋转时不会出现卡滞，木屑可以顺着锥面自然排出，不会堵塞在进笔孔内部。防滑齿的位置按照人体工学握持姿势排布，右手握持时食指、中指、无名指可以分别对应三个齿槽，拇指可以按压在基座上表面的平面区域，施力时手腕可以保持自然角度，长时间削笔也不会出现手腕酸痛的问题。

　　这款结构同时兼顾了家用、学生使用、办公场景的需求，没有花哨的外观设计，所有结构特征都围绕实用性展开，金属材质的基座相比普通塑料基座抗摔性更强，意外从桌面掉落也不会出现壳体开裂、结构变形的问题，适合高频次的日常使用场景。建模时对所有棱角都做了R0.5以上的圆角处理，没有任何尖锐的外露边角，即便是低龄学生使用也不会出现划伤的风险，进笔孔的入口处做了扩口导向设计，铅笔插入时不需要刻意对准就可以顺利进入锥孔，使用门槛极低，不需要额外的操作学习就可以上手。刀片固定孔的位置特意做了沉头处理，螺丝安装后螺丝头完全沉入沉孔内，不会突出基座表面，握持时不会硌手，也不会刮蹭笔袋内的其他文具。整体结构的壁厚均匀，最薄处的壁厚也不小于2mm，保证了整体结构强度，即便是施加较大的握持力也不会出现壳体变形的问题。
