SolidWorks机械零件结构练习作品

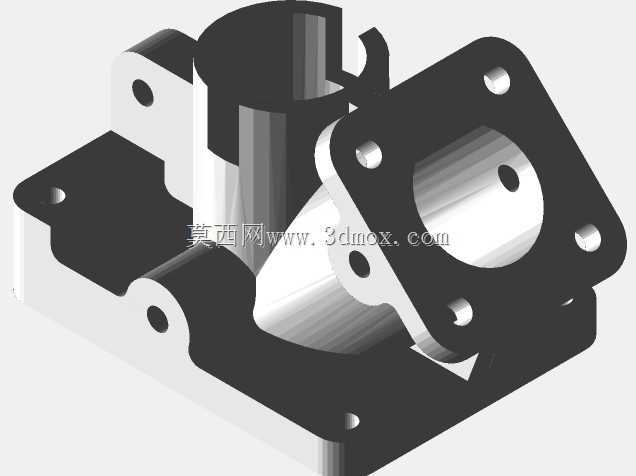

　　在日常的机械结构设计工作中，这类多安装位的集成式机加零件，常出现在小型动力传输单元、流体控制组件的安装基座场景里，承担着核心功能元件定位、相邻部件连接固定、载荷分散传递的实际作用。从结构布局来看，该零件采用一体化铸造成型后机加的工艺思路设计，主体设置了大直径圆柱腔体，用于容纳轴类回转零件或者柱状功能元件，腔体周边预留的密封槽位可适配O型圈实现端面密封，避免腔体内部介质泄漏或者外界粉尘侵入。零件一侧延伸出带两个同轴安装孔的支耳结构，孔位公差按照H7级精度设计，可穿装定位销实现与相邻支架的精准定位，支耳根部做了R3的圆角过渡，避免应力集中导致的支耳断裂问题，在承受侧向载荷时能将应力均匀分散到主体基座上。

　　另一侧的方形法兰安装面设置了四个沉头安装孔，沉孔深度可完全容纳M6内六角螺栓的头部，保证安装后法兰面平整无凸起，法兰面的平面度设计要求控制在0.02mm以内，确保与对接元件安装后无缝隙，不会出现装配错位的问题。零件底部的安装基座设置了三个沉头固定孔，可将整个组件固定在设备的安装面板上，基座底面的平面度要求与法兰面一致，保证安装后整体组件的水平度符合装配要求。设计过程中，首先确定核心腔体的中心轴线作为整个零件的设计基准，所有安装孔位、支耳结构、法兰面的位置尺寸都以该轴线为基准进行标注，避免基准转换带来的尺寸误差。

　　在处理不同结构的衔接位置时，所有转角处都根据受力大小设置了不同半径的过渡圆角，其中承受交变载荷的位置圆角半径不小于5mm，静态载荷位置圆角半径不小于2mm，从结构设计层面降低应力集中系数，提升零件的疲劳强度。零件的壁厚设计遵循均匀化原则，主体壁厚保持在4mm，局部安装孔位周边加厚至6mm，既避免壁厚差异过大导致的铸造缩孔缺陷，也能保证安装位置的结构强度。从安装边界来看，零件整体的最大轮廓尺寸控制在120mm×100mm×80mm范围内，所有安装孔位的中心距都预留了不小于2mm的装配调整间隙，对接法兰的位置避开了周边其他元件的安装空间，不会出现装配干涉问题。

　　在建模过程中，优先采用草图驱动特征的方式构建模型，先绘制主体基座的轮廓草图拉伸生成基础实体，再依次添加腔体切除、法兰拉伸、支耳拉伸、孔位切除等特征，对于重复出现的孔位特征采用阵列方式生成，保证孔位位置的一致性。建模时同步考虑了后续机加工的工艺可行性，所有需要机加的面都预留了0.5mm的加工余量，刀具无法到达的死角位置都做了让位设计，避免出现无法加工的结构。这类零件在实际应用中，可作为小型气动元件的安装基座、小型传动机构的连接支架，也可作为教学练习案例帮助初学者掌握SolidWorks中草图绘制、特征拉伸切除、圆角处理、孔位标注、装配干涉检查等核心操作，理解机械结构设计中基准选择、工艺性考量、强度校核的基本逻辑，避免出现只追求外观效果而忽略实际加工、装配可行性的设计问题。在结构细节处理上，腔体内部的台阶面设计用于定位内部安装的衬套，台阶面的垂直度相对于腔体轴线控制在0.01mm以内，保证衬套安装后回转零件的同轴度符合要求。支耳上的安装孔与腔体轴线的平行度控制在0.02mm以内，避免安装后相邻轴类零件出现偏载磨损的问题。法兰面上的定位销孔位置度公差控制在0.01mm以内，保证对接元件的安装精度。整个零件的重量控制在200g左右，采用铝合金材质加工时既能满足强度要求，也能控制整体组件的重量，适配小型轻量化设备的设计需求。
