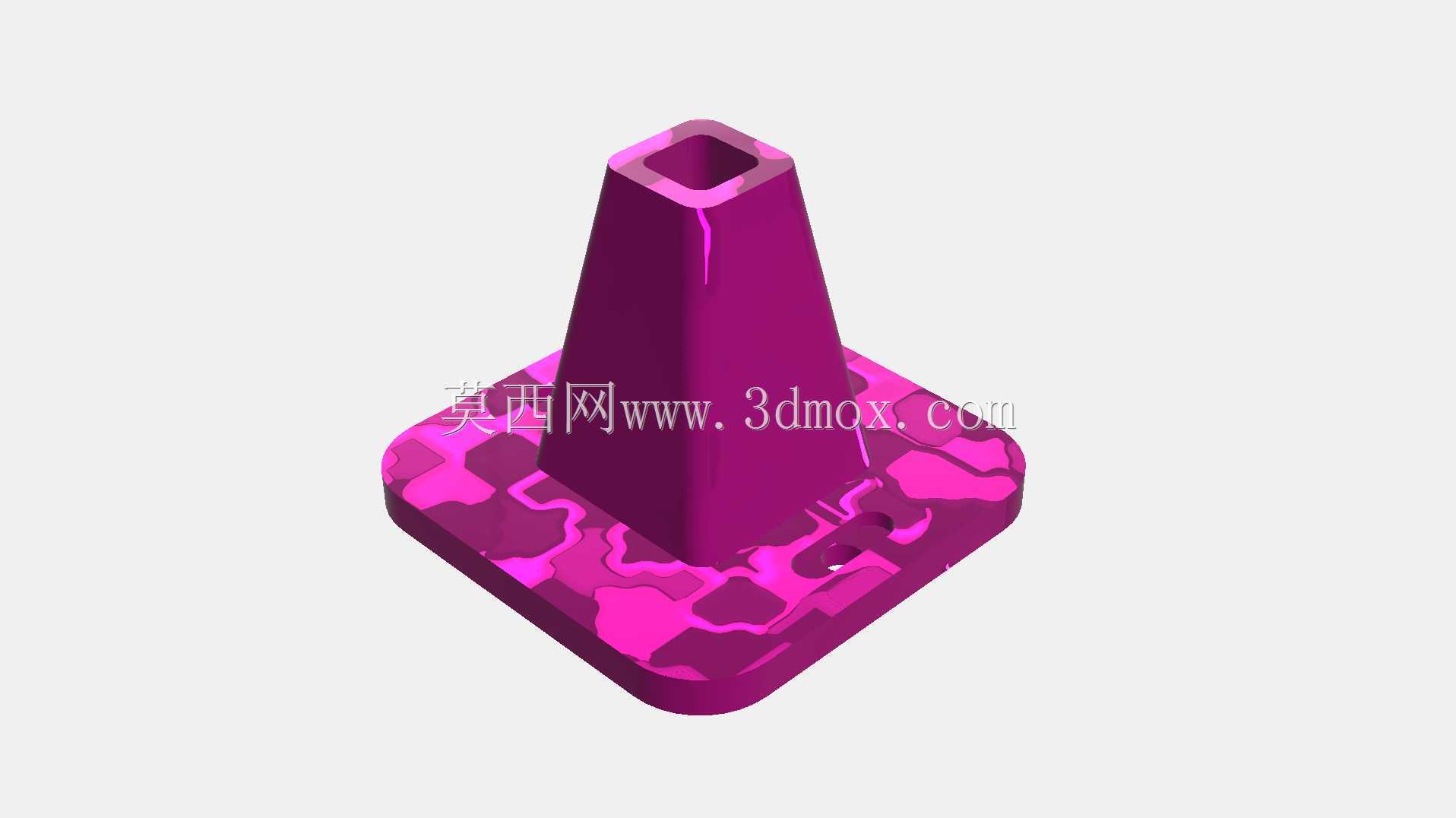

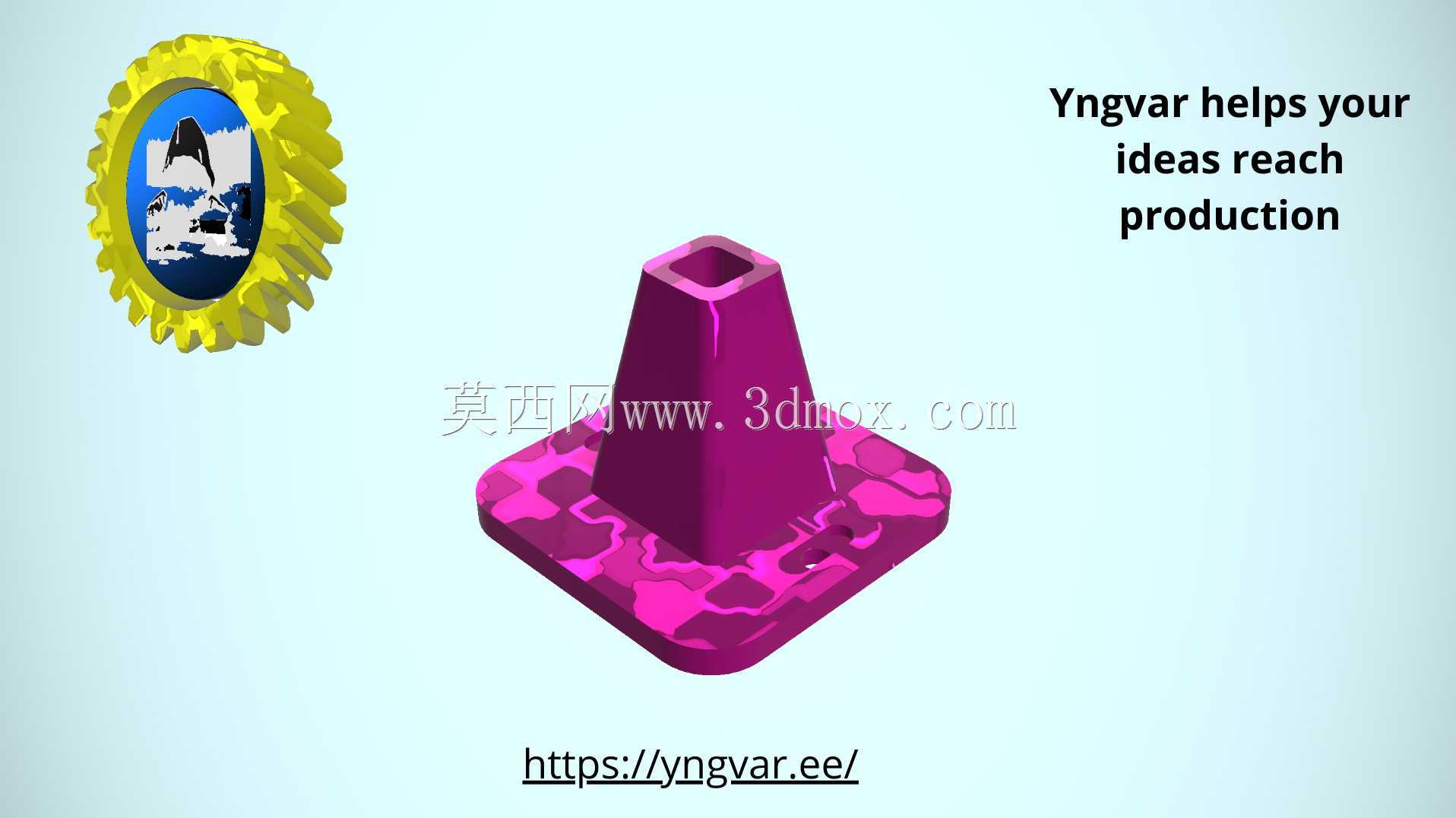

带方形安装底座的锥形支撑定位构件

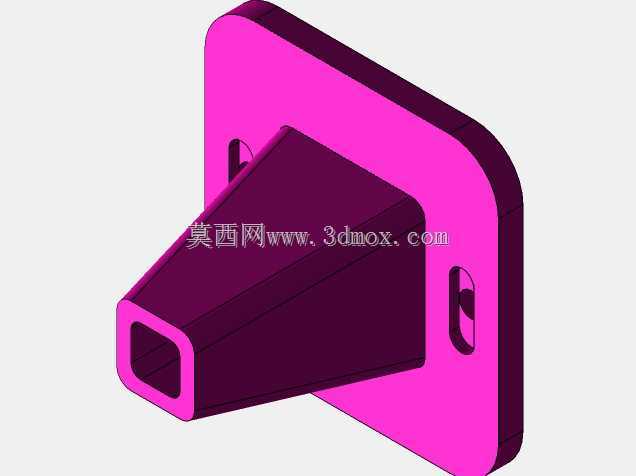

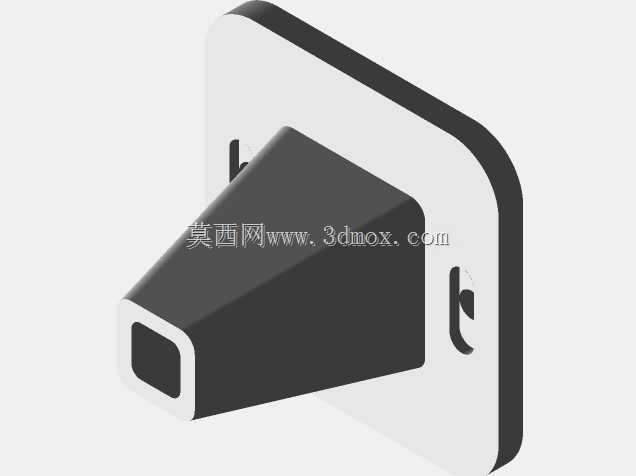

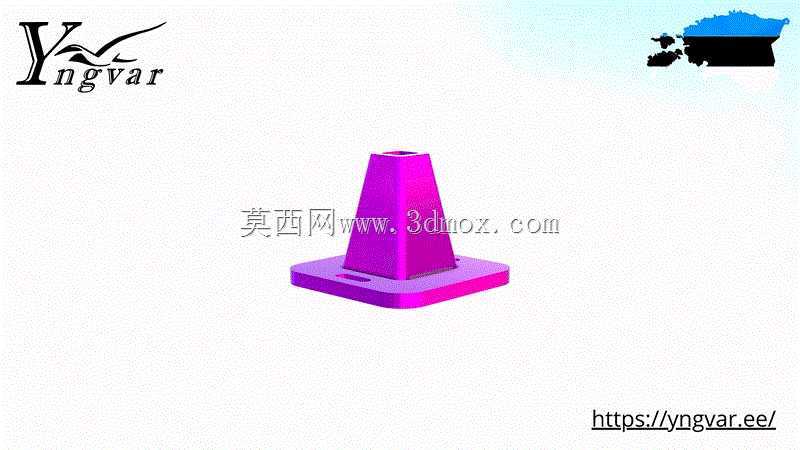

　　在非标自动化产线的工位定位、小型检测设备的工件承托场景中，这类带方形安装底座的锥形支撑构件是十分常用的结构件，日常做设备改型、工装夹具设计时，经常会用到这类兼具定位导向与支撑承载功能的小尺寸零件。从实际使用场景来看，这类构件常被安装在工装板的定位点位上，锥形的主体结构能够在工件落位时提供自动导正的效果，避免工件与支撑座发生硬碰撞卡滞，下方的方形法兰底座则可以通过沉头螺丝直接固定在工装基板或者设备安装面上，安装后不会出现凸起的螺丝头干涉工件放置的问题，底座边缘做了小圆角过渡，既能够减少安装时的边角磕碰损伤，也能避免应力集中导致的底座根部断裂问题。

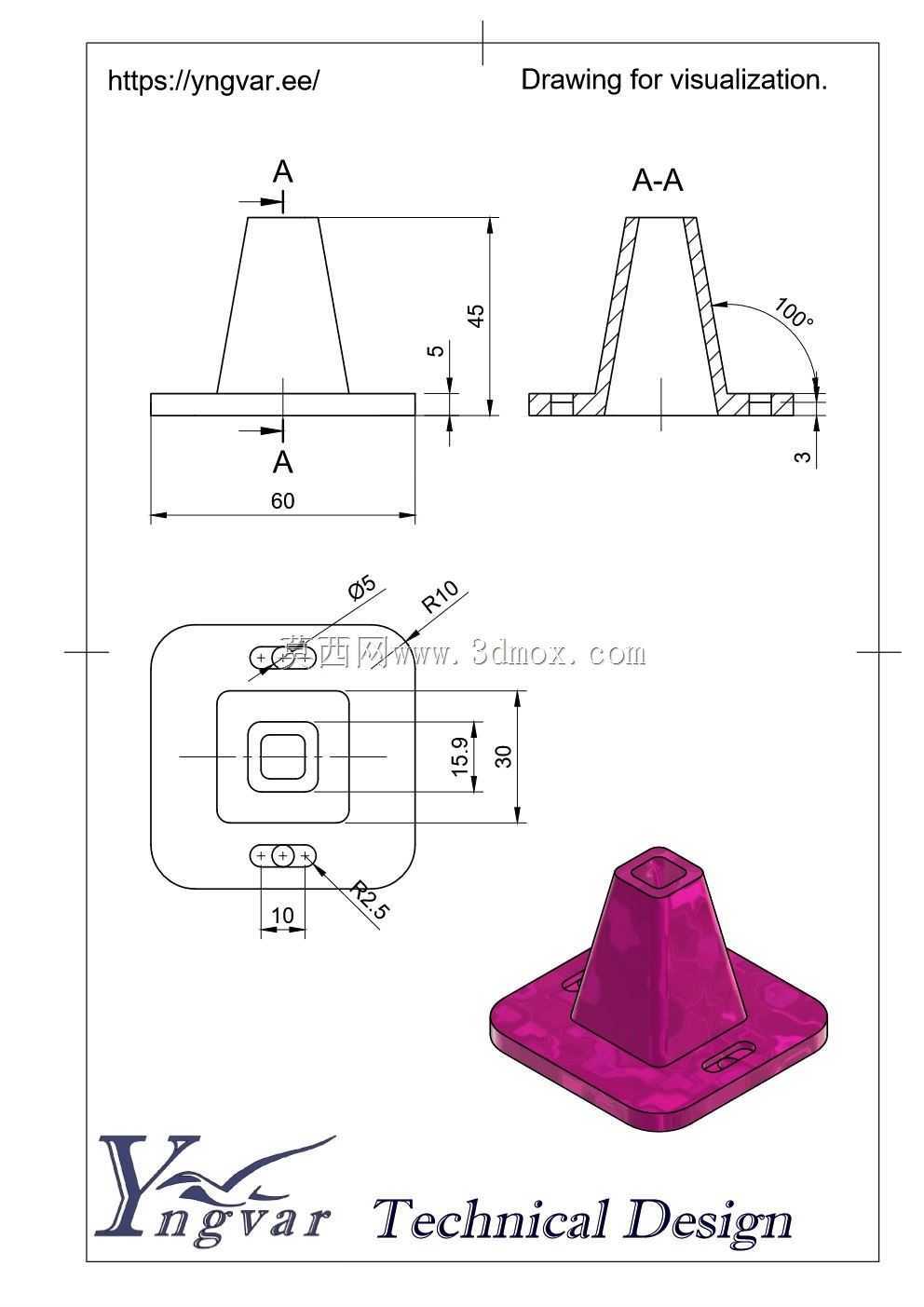

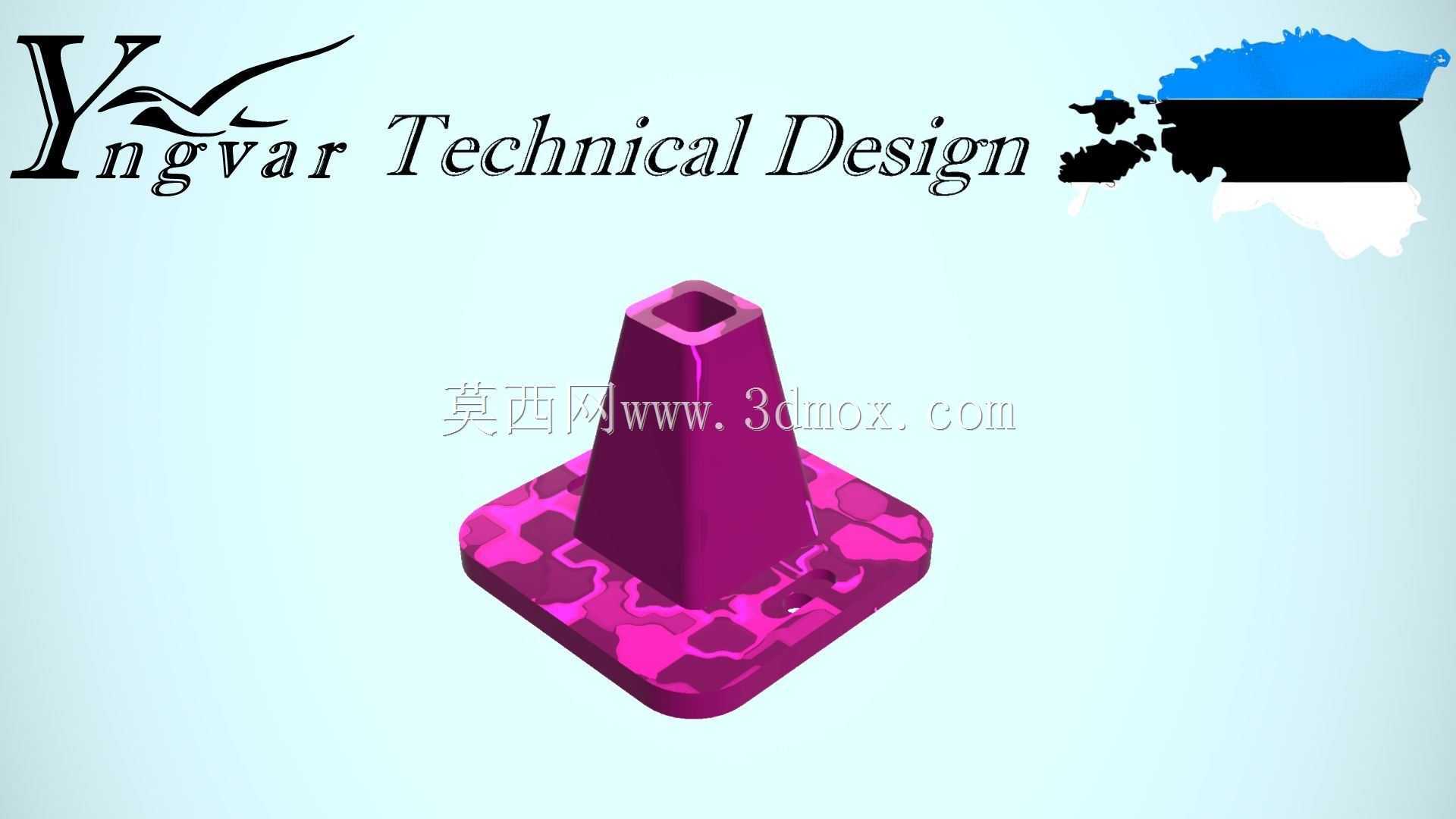

　　从设计思路上拆解这个构件，首先要匹配现场的安装边界，方形底座的边长需要适配常用的工装板安装孔距，底座上预留的两个安装沉孔位置要避开锥形主体的投影区域，保证安装时扳手有足够的操作空间，不会被锥面挡住无法锁紧螺丝。锥形主体的锥度选择需要结合实际导正行程来确定，锥度过大会导致导正行程不足，工件偏斜量稍大就无法顺利滑入定位位置，锥度过小则会让构件整体高度过高，占用过多的设备竖向空间，同时降低整体的结构刚性，在承受较重工件的压力时容易出现侧向形变。锥形主体的顶端做了小平面设计，而非尖锐的锥尖，一方面是避免尖锐边角划伤工件表面，另一方面也能在工件完全落位后提供稳定的平面支撑，减少接触应力集中导致的工件表面压痕。

　　从结构强度的角度考量，这类支撑构件在设计时需要做壁厚的均匀化处理，尤其是锥形主体与方形底座连接的根部位置，要做平滑的圆弧过渡，避免3D打印或者注塑加工时出现缩痕、应力集中的问题，如果是采用金属机加工的方式制作，根部的过渡圆角也能减少铣削加工时的刀具应力，延长刀具使用寿命，同时提升零件的抗疲劳强度，在频繁承受工件落位的冲击载荷时，不会出现根部断裂的问题。底座的下表面需要做平面度要求，一般控制在0.05mm以内，保证安装后与基板完全贴合，不会出现安装倾斜导致的定位偏差，锥形主体的外表面需要保证光滑无凸起，避免导正过程中刮伤工件的定位孔内壁。

　　在实际选型应用中，这类构件可以根据承载需求选择不同的制作工艺，小批量试制阶段可以采用光敏树脂3D打印快速验证结构尺寸与导正效果，验证通过后如果是轻载场景可以继续采用尼龙烧结的方式制作，重载场景则可以更换为铝合金机加工的版本，表面做阳极氧化处理提升耐磨性能。安装时需要注意底座的安装方向，两个沉孔的连线要与工件的进出方向平行，避免螺丝头位置干涉工件的输送路径，同时要控制安装螺丝的锁紧扭矩，避免扭矩过大导致方形底座出现翘曲变形，影响支撑面的水平度。日常维护中只需要定期清理锥面附着的加工碎屑、灰尘即可，不需要额外的润滑维护，结构本身没有活动部件，故障率极低，能够长期稳定在工位上承担定位支撑的功能。

　　在做三维建模的时候，需要重点关注锥形主体与底座的连接位置的拔模角度，如果是用于注塑量产的版本，锥面本身就可以作为拔模面，不需要额外添加拔模斜度，能够减少后续模具修改的工作量。底座上的沉孔深度要匹配常用的内六角螺丝头部尺寸，保证螺丝锁紧后头部完全沉入沉孔内，不会高出底座表面。整体的外形尺寸需要结合现场的空间边界来调整，比如在空间紧凑的工位上，可以适当缩小方形底座的尺寸，同时适当增加锥壁的厚度来保证结构强度，在有较大导正行程需求的工位上，可以适当增加锥形主体的高度，同时加大底座的安装尺寸来提升整体的稳定性，避免构件过高导致支撑时出现晃动。
