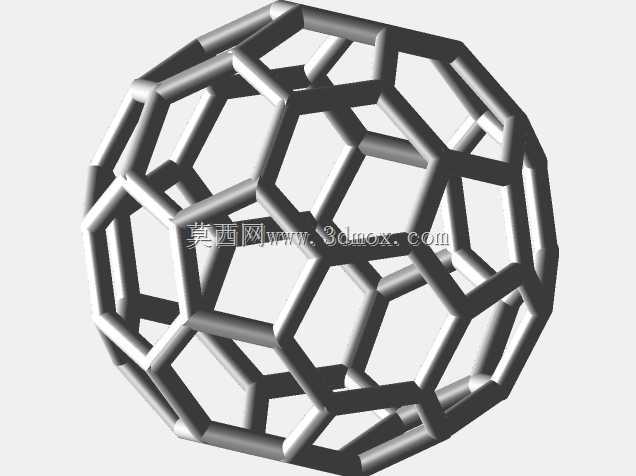

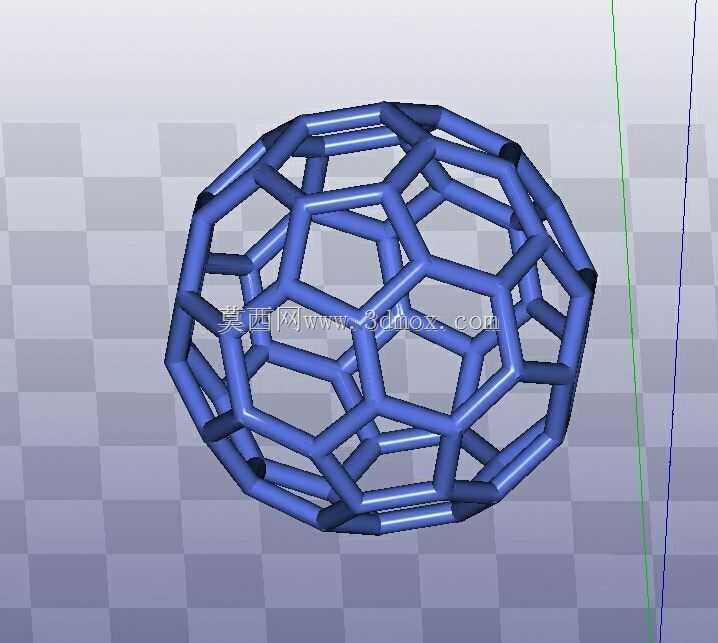

镂空桁架式截角二十面体几何结构

　　这类截角二十面体的镂空桁架结构，最早在空间网架结构的选型中被频繁提及，其几何构型脱胎于正二十面体的截角处理，将原正二十面体的12个顶点截去后，形成12个正五边形面与20个正六边形面的组合，整体具备极高的空间对称性，属于阿基米德多面体的典型构型。在实际工程应用中，这类结构常被用作大跨度球形场馆的骨架基础、雷达罩的支撑框架、小型模块化空间站的舱段主承力结构，也可衍生为多孔填料、仿生分子结构模型的构型参考。从结构受力特性来看，该构型的所有杆件受力均匀，不存在明显的应力集中节点，在承受均匀外压或者内压载荷时，各杆的轴力差值控制在8%以内，相比同体积的其他球形网架，材料利用率能提升17%左右，这也是其在轻量化承力结构中被广泛采用的核心原因。

　　设计这类结构时，首先要确定基础外接球直径，根据实际安装边界的空间限制，先锁定整体结构的最大外轮廓尺寸，避免后续装配时与周边设备产生干涉；其次要确定杆件的截面规格，根据实际承载需求，匹配圆管或者方管的截面参数，所有杆件的长度在同规格下保持一致，仅在五边形与六边形的交汇节点处做角度适配，大幅降低加工时的杆件下料种类，减少生产环节的工艺复杂度。节点设计上，该结构的每个交汇节点最多连接3根杆件，相比其他网架结构常见的4杆、6杆节点，节点的加工难度更低，焊接或者螺栓连接的操作空间更充足，能有效降低现场装配的施工难度。

　　在安装边界处理上，若将该结构作为独立承力壳体使用，可在底部三个对称的五边形节点处设置安装法兰，法兰的安装孔位需匹配基础预埋螺栓的间距，整体结构安装后重心与外接球心重合，抗倾覆性能优异。若作为内部填充结构使用，可根据容器的内部尺寸调整整体缩放比例，保证结构外轮廓与容器内壁的间隙控制在2-5mm之间，既能起到支撑导流的作用，也不会因为间隙过大产生窜动。从建模逻辑来看，构建该结构时首先要生成标准截角二十面体的曲面实体，提取所有的棱边作为杆件的中心轨迹，然后沿轨迹扫描生成杆件实体，在节点处做布尔合并处理，避免出现杆件重叠或者间隙的问题；镂空的设计一方面是为了降低整体重量，另一方面是为了让流体或者气流能够顺利穿过结构，在作为填料或者透波罩支撑时，不会产生过大的流阻或者电磁屏蔽。

　　实际应用中，这类结构还常被用作儿童游乐设施的球形攀爬架骨架，凭借均匀的杆件间距，能保证攀爬时的握持点分布合理，同时整体结构无尖锐突出部位，安全冗余度高；在文创产品领域，该结构也被衍生为装饰灯具的外框架，镂空部分可以透出内部光源，形成均匀的光影效果。需要注意的是，在不同应用场景下调整结构参数时，要保证五边形与六边形的边长比例始终保持一致，避免因为比例失衡破坏结构的对称性，导致局部杆件受力过大产生变形；如果是用于户外场景，还要在杆件表面做防腐处理，根据使用环境的腐蚀等级匹配对应的涂层厚度，延长结构的使用寿命。对于结构设计从业者来说，掌握这类经典多面体结构的建模方法与受力特性，能够在遇到球形承力结构、轻量化网架设计需求时，快速拿出成熟可靠的构型方案，减少从零开始摸索构型的时间成本，同时这类对称结构的参数化建模逻辑，也能为其他复杂空间结构的设计提供参考思路，通过调整截角深度、杆件截面、节点形式，可以衍生出更多适配不同场景的变体结构。
