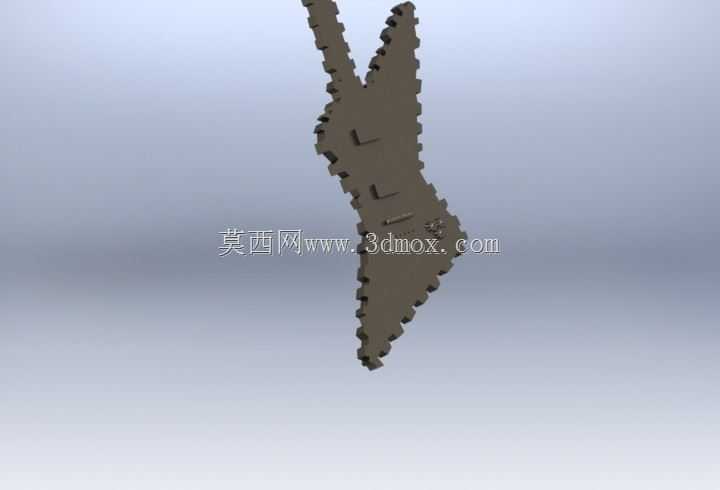

创意齿轮造型电吉他琴体结构设计

　　这款创意电吉他琴体打破常规乐器的流线型外观逻辑，将工业传动领域常见的齿轮轮廓作为核心造型语言，把机械元素与乐器功能做了深度融合，并非单纯的外观装饰性设计，而是从结构适配、功能布局层面完成了完整的落地设计。从实际应用场景来看，这类创意造型乐器既可以满足小众音乐创作者的个性化演出需求，适配先锋音乐、工业风格音乐的现场视觉表达，也可作为文创展示品、机械主题展馆的互动展项，同时能为定制乐器设计、机械文创产品开发提供结构参考。

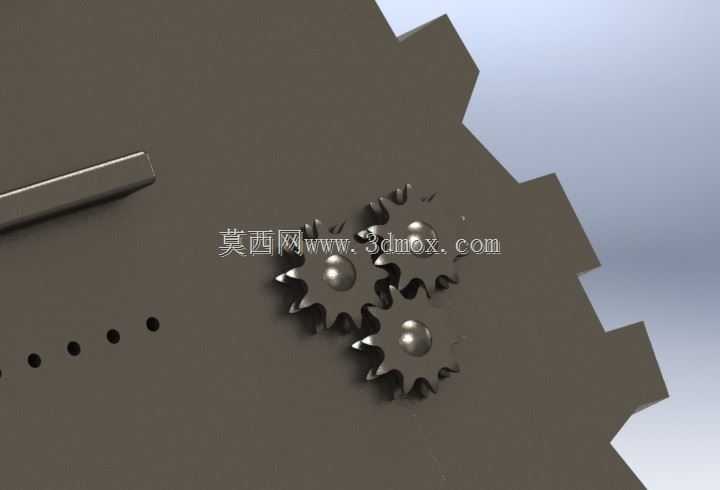

　　在功能特性层面，琴体完全覆盖常规电吉他的核心功能需求：齿轮外轮廓的齿槽位置预留了足够的拾音器安装空间，可适配单线圈、双线圈等不同规格的拾音器组件，琴颈连接位采用标准螺栓连接结构，能匹配量产电吉他的通用琴颈规格，无需额外定制连接件即可完成组装。电位器作为电吉他音量、音色调节的核心部件，同样采用与琴体呼应的齿轮造型，旋钮的齿形做了圆角钝化处理，既保留了视觉统一性，也避免了演奏调节时划伤手指的风险，旋钮的转动阻尼控制在常规乐器电位器的合理区间，调节时的段落感清晰，不会出现转动过松导致的参数误触问题。

　　从设计思路来看，整个琴体的结构排布优先保障演奏握持的舒适度，齿轮外轮廓的非握持侧保留完整齿形来强化视觉特征，而靠近演奏者手臂、身体接触的区域，对齿尖做了大弧度倒角处理，贴合人体手臂自然倚靠的曲线，长时间持琴演奏不会出现硌压感。琴体内部的腔体设计遵循电吉他的声学共振逻辑，在齿轮造型的实体结构内部预留了规则的共振空腔，空腔壁厚控制在8mm-12mm区间，既保证了琴体整体结构强度，避免薄壁结构在运输、使用过程中出现磕碰变形，也能让琴弦振动通过琴桥传递到琴体后形成合理的共振反馈，不会因为实心结构过重导致持琴负担过大，也不会因为空腔过大产生不必要的共振杂音。

　　外形尺寸与安装边界方面，琴体总长度控制在420mm，最大宽度对应齿轮最大外圆直径为320mm，整体厚度为45mm，和常规量产电吉他的安装尺寸完全兼容：琴颈连接 pocket 的尺寸为56mm宽、70mm长、16mm深，匹配标准22品、24品电吉他琴颈的安装公差；琴桥安装位的孔位间距为74mm，适配常见的固定式琴桥、单摇琴桥组件；背带钉的安装位置分别设置在琴体上端齿形的根部、下端的重心平衡点位置，安装后整琴背挂时的重心偏移量控制在15mm以内，站立演奏时不会出现琴头下坠的问题。琴体表面的安装孔位全部做了沉头处理，安装螺丝后表面无凸起，不会剐蹭演奏者衣物或者皮肤，齿轮造型的齿根位置做了R3的圆角过渡，避免应力集中导致的结构开裂，所有外露边缘都做了0.5mm的倒钝处理，没有尖锐毛刺。

　　在细节结构上，琴体上的控制电路走线槽沿着齿轮的辐板位置隐藏布置，槽体深度为6mm，宽度为8mm，足够容纳三根电位器接线、拾音器输出线的排布，走线槽上方预留了盖板安装位，盖板外形和对应位置的齿轮端面轮廓完全匹配，安装后和琴体表面齐平，不会破坏整体的齿轮视觉效果。电位器的安装孔位精度控制在±0.1mm，安装后齿轮造型的旋钮和琴体表面的间隙均匀，转动时不会和琴体表面产生摩擦，旋钮的齿形模数和琴体外轮廓的齿形模数保持一致，视觉上形成统一的机械设计语言，而非随意搭配的装饰零件。
