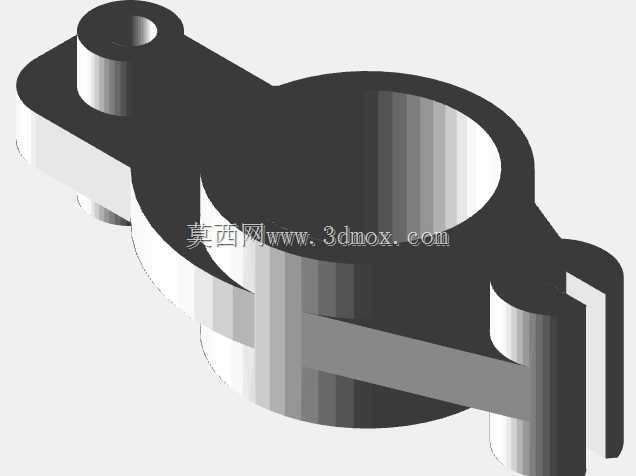

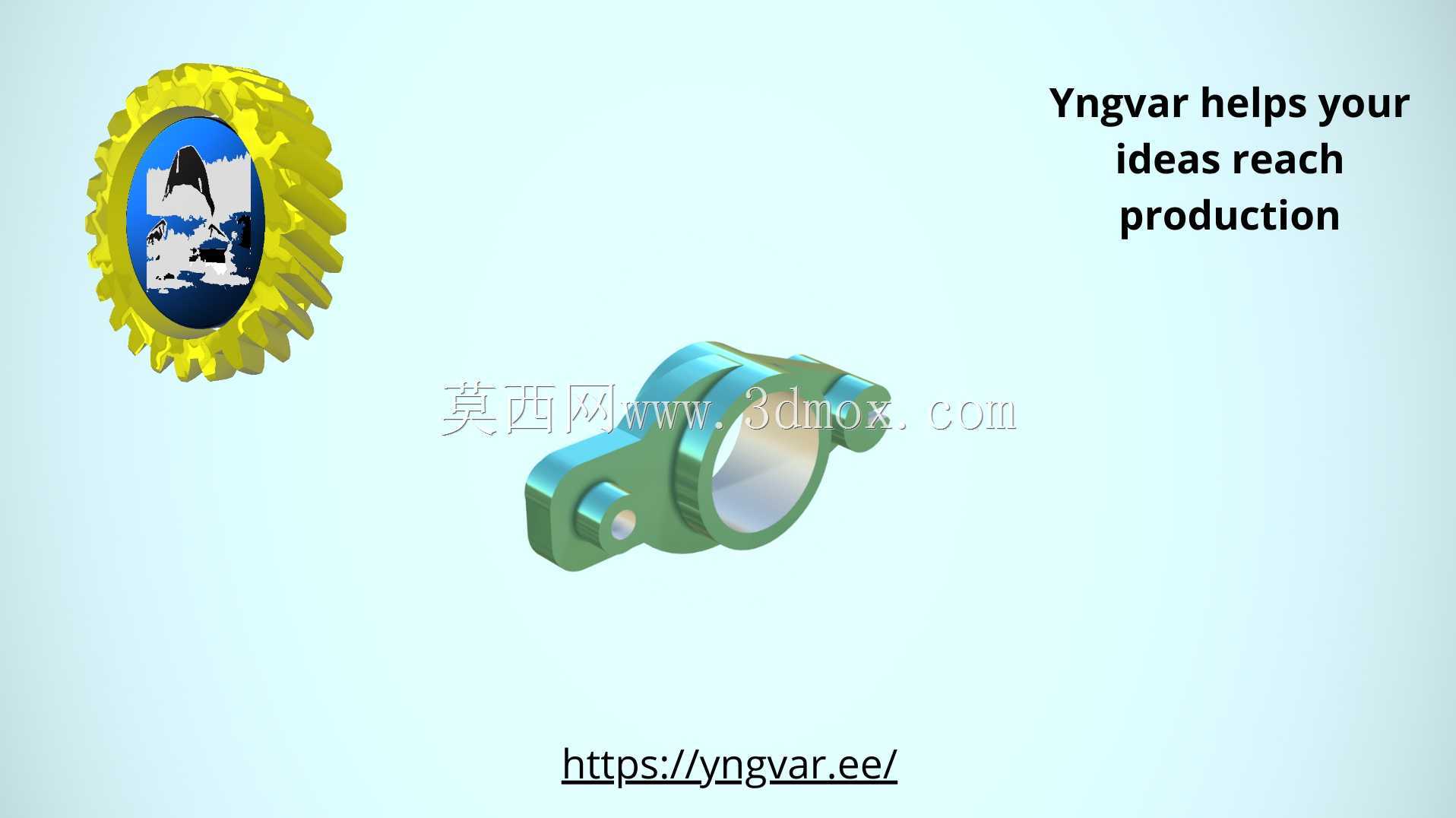

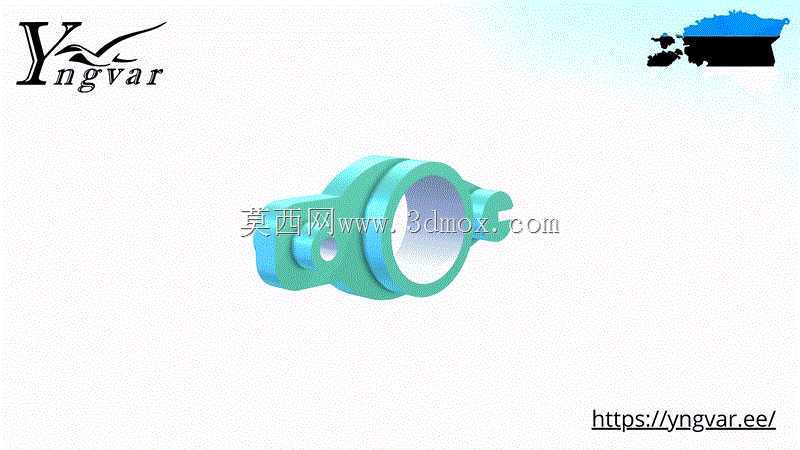

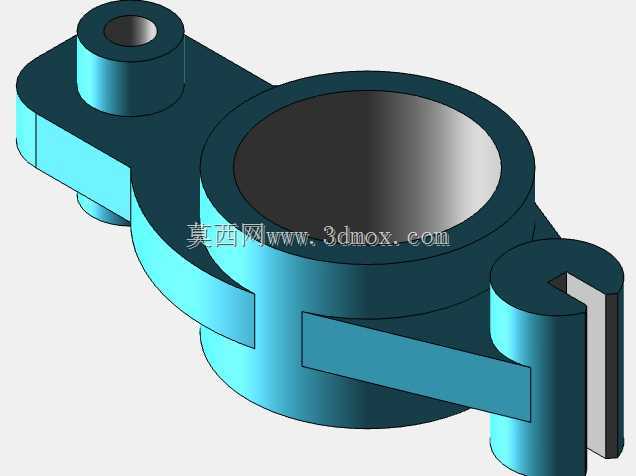

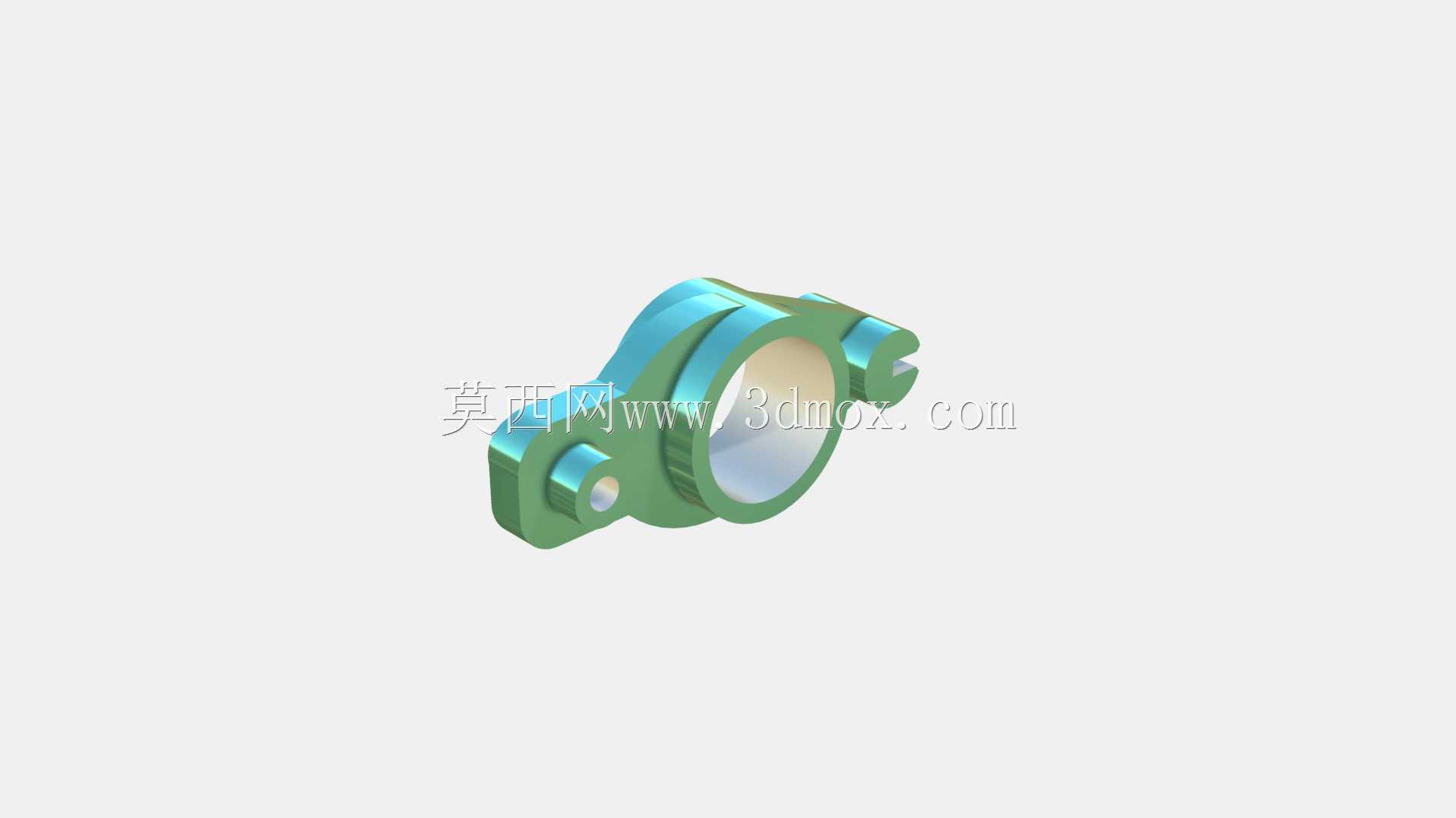

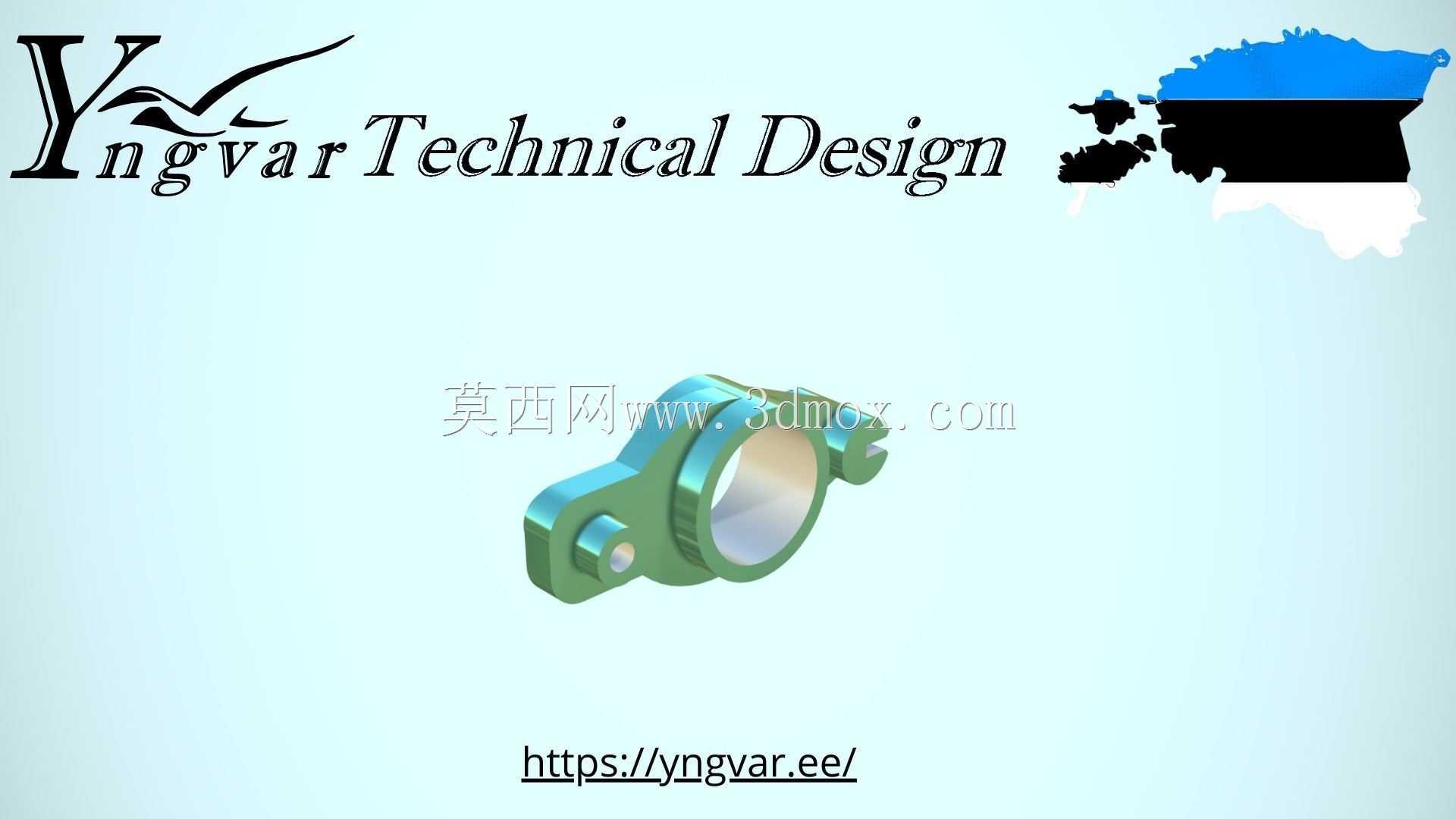

带侧装耳座的快接式管接结构件

　　该结构件属于流体管路系统中的快装式连接组件，核心应用场景覆盖小型气动回路、低压冷却管路、实验台流体输送管线等需要频繁拆装维护的管路节点，在自动化生产线的气路分支、小型液压站的回油管路、3D打印设备的冷却循环回路中都能见到同类结构的应用。不同于传统螺纹连接需要多圈旋拧、对装配空间有扳手操作余量要求的设计，该结构件采用单侧卡扣式锁紧逻辑，装配时仅需将对接端插入对应接口，侧方耳座的卡扣即可自动卡入对接件的卡槽完成锁紧，拆卸时按压耳座的解锁位即可直接拔出，单节点拆装耗时不超过两秒，能大幅缩短设备日常维护、管路改线的作业时间。

　　从结构设计逻辑来看，主体采用环形基体作为核心承载结构，内环面预留了密封件安装槽，可嵌入O型圈实现端面与径向双重密封，在0.8MPa以内的气压、0.5MPa以内的液压工况下可实现无泄漏连接，密封槽的倒角设计做了15度导向处理，装配时不会切伤密封件，能有效降低密封件的损耗率。侧方延伸的耳座并非简单的凸起结构，其内部做了等壁厚加强筋处理，在保证卡扣弹性变形量满足拆装需求的前提下，将耳座的受力极限提升至1200N，避免频繁拆装后出现耳座断裂、卡扣失效的问题。基体外侧的定位凸台做了D型切边处理，安装时可与对接件的定位槽配合，限制管路周向转动，避免设备运行过程中管路震动导致连接松脱。

　　从安装边界来看，该结构件的轴向总长度控制在42mm，最大外径为38mm，侧方耳座的外伸距离为12mm，安装时仅需在对接侧预留15mm的径向操作空间即可完成按压解锁动作，不需要额外的扳手操作空间，非常适合集成在空间紧凑的阀岛、小型设备内部的管路布局中。基体上预留的通孔为安装定位孔，孔径为5.2mm，可通过M5螺栓将该结构件预先固定在设备安装板上，避免管路拉扯导致接口受力变形，定位孔的位置度公差控制在0.1mm以内，预装后对接端的同轴度可保证在0.05mm以内，能有效降低对接时的密封偏载问题。

　　在材质适配性上，该结构的壁厚设计做了通用化处理，采用PA66加玻纤材质注塑成型时可满足常规气动回路的强度要求，采用铝合金压铸成型时可适配低压液压、冷却水路的工况，采用不锈钢3D打印成型时可适配弱腐蚀流体的输送场景，不同材质生产时仅需调整成型工艺参数，不需要修改核心结构尺寸，具备较强的工艺适配性。在实际选型过程中，需要注意该结构件的适用温度范围，塑料材质版本适用温度为-10℃到80℃，金属材质版本适用温度可覆盖-40℃到180℃，选型时需要根据管路流体的实际温度匹配对应材质，避免高温下结构变形导致密封失效。另外该结构的卡扣设计为一次性锁紧到位结构，装配时需要确认对接端插入到底，听到卡扣卡入的声响后再轻拉管路确认锁止，避免未插到位导致运行过程中管路脱落。
