Z型弯折带孔金属安装固定支架结构

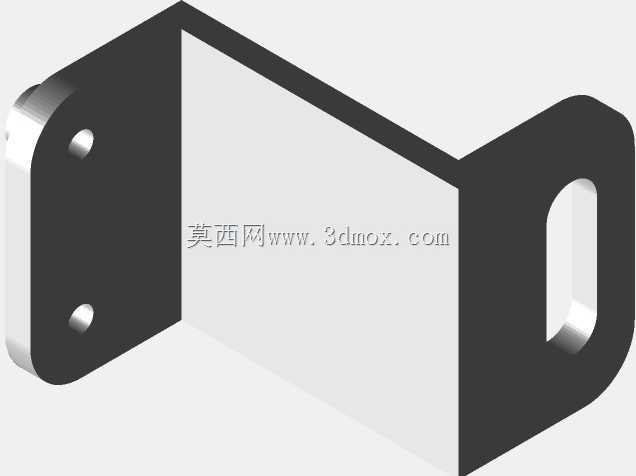

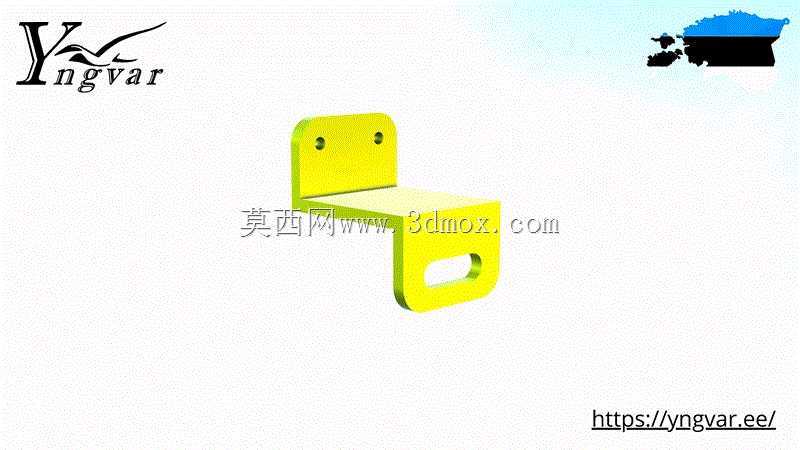

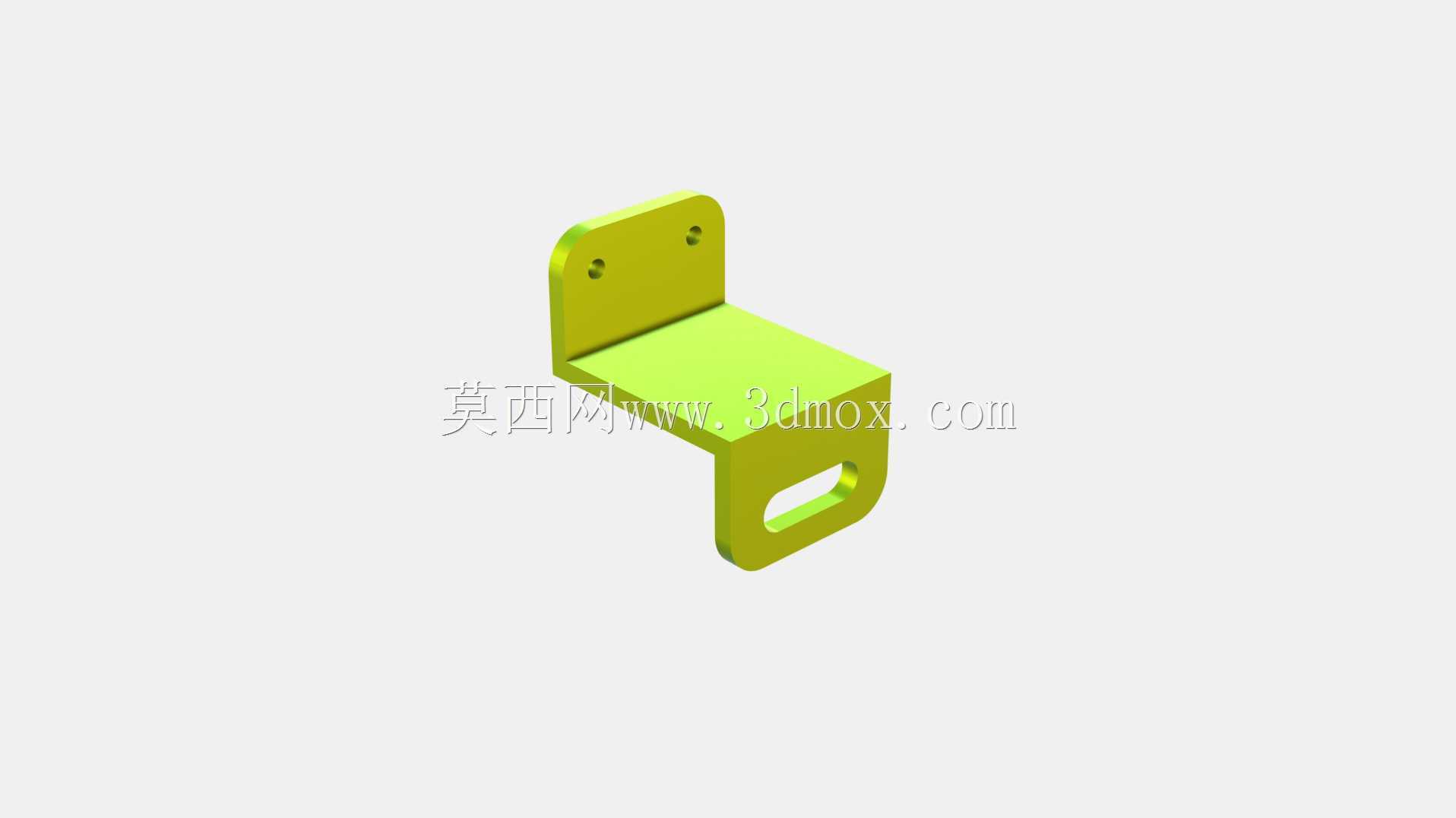

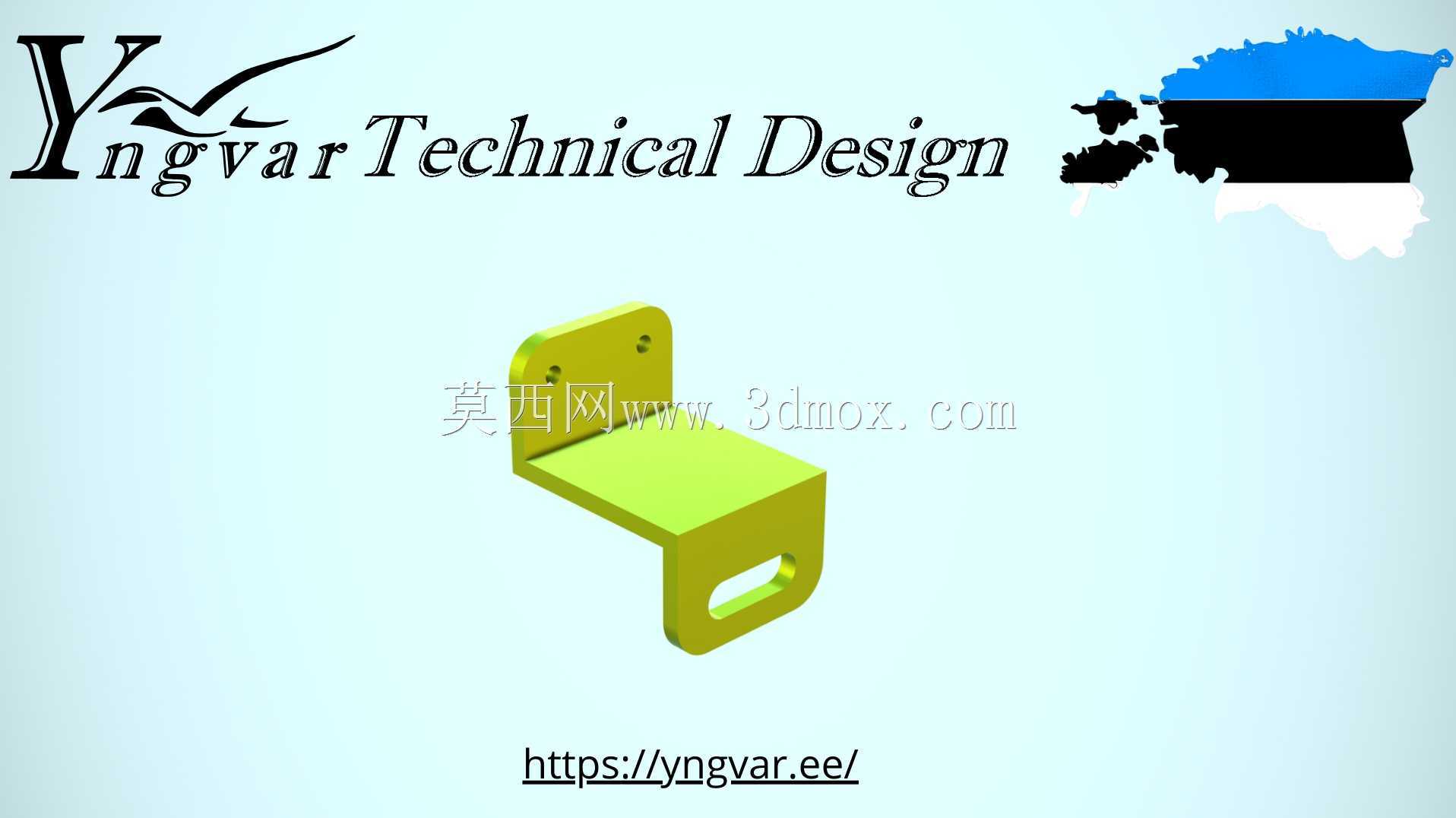

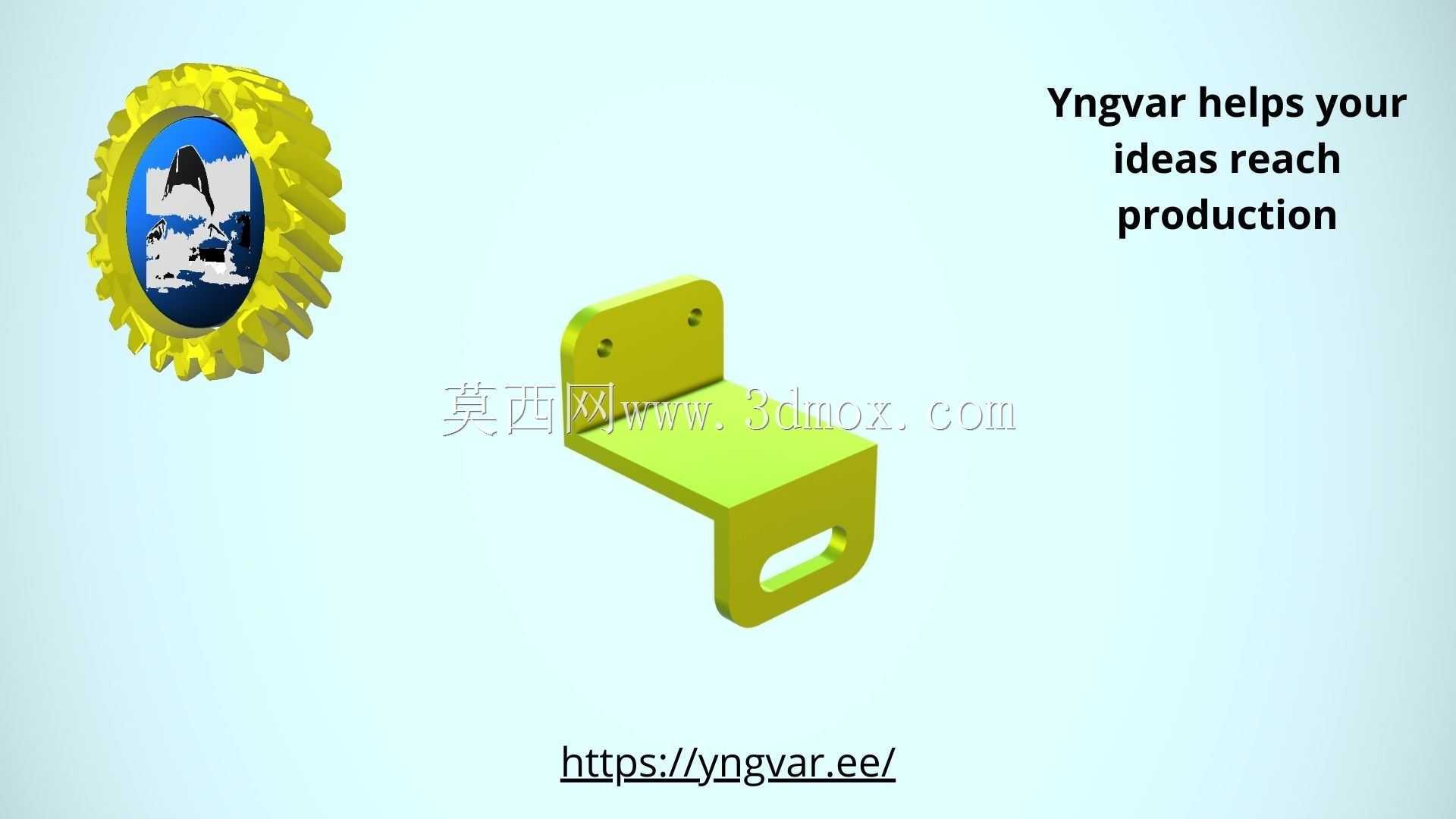

　　这款Z型弯折结构的金属安装支架，是小型机电设备内部走线、轻型功能模块挂载场景里常用的连接构件，日常在低压配电模组、小型电源组件、桌面级工控单元的装配环节中出镜率很高。从结构设计逻辑来看，整体采用两次90度弯折成型的Z型轮廓，没有多余的冗余结构，完全围绕安装固定的核心功能做构型优化：上端的水平安装面预留两个同轴圆形安装孔，孔位做了轻微的沉台处理，装配时可以让盘头螺丝的头部完全没入构件平面，不会突出表面干涉后续挂载的模块，两个孔的中心距严格匹配行业内通用的小型模块安装孔距标准，不需要额外做孔位适配就能直接兼容多数市售的小型传感模块、接线端子排的安装需求。

　　下端的水平承托面做了长圆形腰型孔设计，这个细节是实际装配场景里反复优化后的结果——现场安装时很难保证基座上的预装孔位完全和支架孔位对齐，腰型孔可以提供前后方向12mm的调节余量，就算基座加工时存在轻微的孔位偏差，也能顺利完成装配，不需要现场扩孔返工，能大幅降低现场装配的调试时长。中间的垂直连接段做了等宽的平直过渡，弯折处采用了小半径圆角处理，既避免了直角弯折带来的应力集中问题，防止设备长期运行受振动后弯折处出现金属疲劳开裂，也不会因为圆角过大占用额外的装配空间，在狭窄的设备内腔里能最大化利用有限的安装间隙。

　　从安装边界来看，这款支架的整体垂直高度控制在48mm，水平方向的总进深为52mm，上端安装面的宽度为30mm，整体尺寸非常紧凑，就算是在空间局促的小型电源变压器外壳内部、桌面式3D打印机的型材框架边角、小型工控盒的内腔侧壁上都能找到合适的安装位置，不会和周边的走线、其他功能构件产生空间干涉。材质选用常规的冷轧钢板做表面喷塑处理，亮黄色的塑层一方面能起到防锈防腐蚀的作用，在设备内部复杂的构件环境里也有不错的识别度，日常检修维护时能快速定位到这个固定点位，检查支架的固定螺丝是否松动、承托的模块是否移位。实际使用中，这款支架除了承托轻型的电气模块，也可以用来固定小型的走线槽、理线架，把设备内部的线束规整到指定位置，避免线束随意晃动碰到设备内部的发热元件或者运动部件，提升设备长期运行的可靠性。设计阶段做结构校核时，针对这个支架的承重能力做过仿真验证，在常规的螺丝锁紧固定状态下，上端面可以稳定承载不超过2.5kg的静态载荷，完全覆盖小型电气模块、轻型传感组件的重量需求，弯折处的抗疲劳强度也能满足设备长期运行时的微振动工况，不会因为设备自身的运行振动出现结构变形或者断裂的问题。

　　和市面上常见的L型直支架相比，这种Z型结构的优势在于可以错开安装基面和承托面的水平位置，当安装基面存在凸起的焊缝、加强筋或者其他突出结构时，Z型的中间垂直段可以跨过这些障碍物，把承托面延伸到平整的可用空间里，不需要额外在基面上做打磨找平处理，适配性比普通的直支架强很多。在做三维建模的时候，这个构件的建模逻辑也很清晰，先绘制平板状态下的展开轮廓，预留好弯折处的工艺缺口，再按照实际的弯折顺序添加两次90度的弯折特征，最后处理安装孔的沉台和腰型孔的细节，建模过程中要注意弯折半径和板材厚度的匹配关系，避免出现加工时板材开裂的问题，展开尺寸的计算也要考虑冷轧钢板弯折时的延展率，保证加工出来的成品尺寸和设计值偏差控制在允许的公差范围内。
