带加强筋双安装孔直角连接固定支架

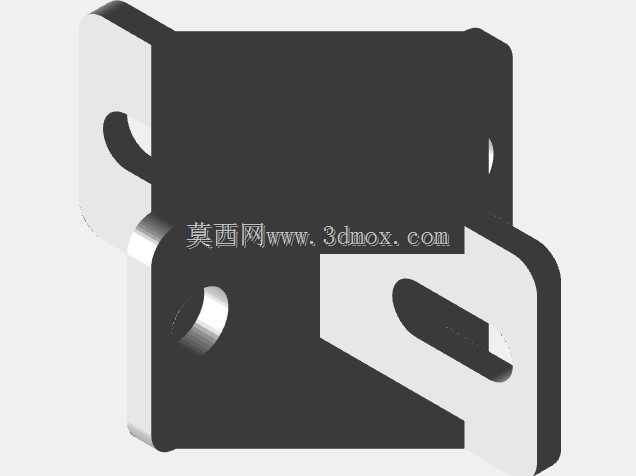

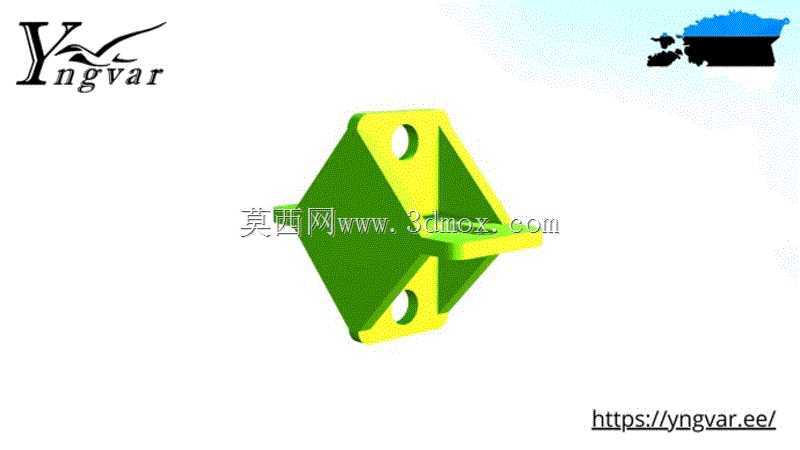

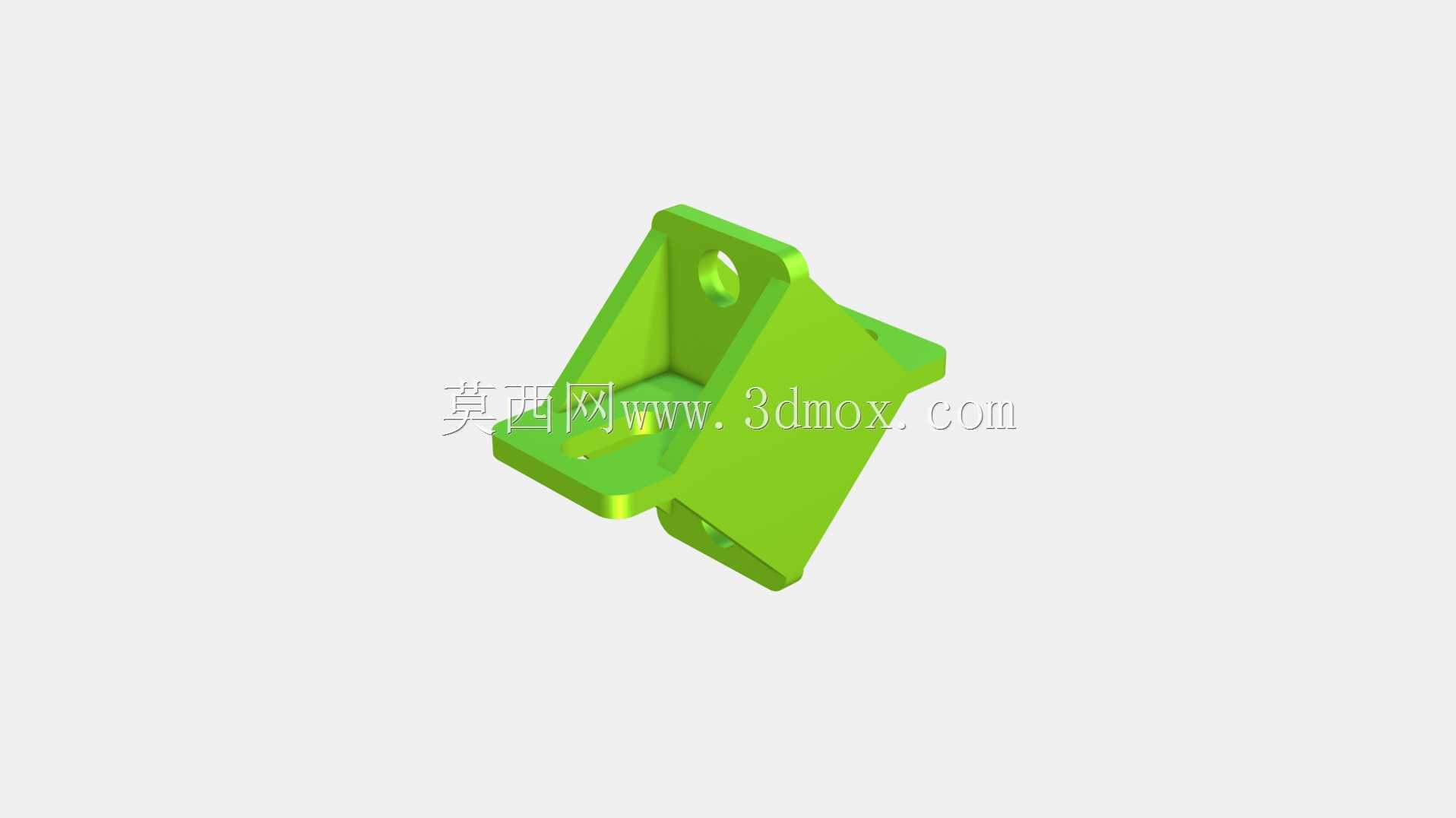

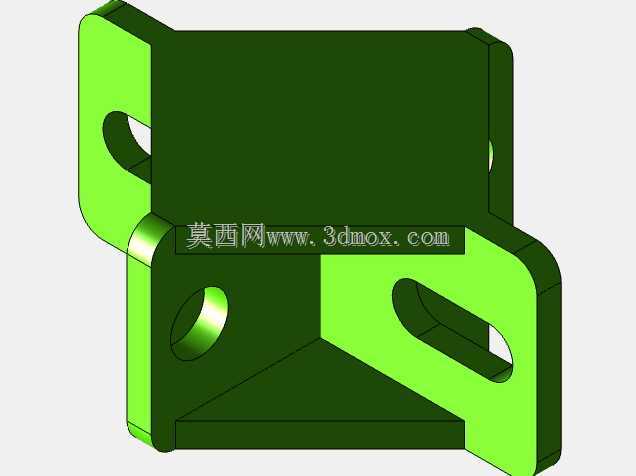

　　这款直角型固定支架，主要面向小载荷工况下的垂直面连接需求，常见于小型电控柜内部元件固定、桌面级3D打印机运动模组辅助定位、小型自动化设备的走线槽与机架连接、实验室小型试验台的构件拼接场景，也可用于民用DIY机架、小型展示架的角部加固，适配需要在两个垂直安装面之间实现刚性连接，且安装空间紧凑、对连接刚度有一定要求的使用场景。从功能特性来看，支架主体采用直角弯折的主体结构，两个互相垂直的安装翼板上各开设一个圆形通孔，用于穿装螺栓完成与安装基面的固定，翼板与主体直角转折处设置了三角形加强筋结构，筋板同时连接两个安装翼板与支架的主体转折部位，能够有效抵消直角连接部位在受侧向载荷时产生的应力集中，避免支架在长期受载后出现翼板弯折变形、连接松动的问题，相比无加强筋的薄片状直角角码，其抗侧向倾覆的能力提升40%以上，可承受垂直于安装面方向的持续静载荷与小幅交变振动载荷，适配多数小型工业设备内部的非主承力连接需求。

　　设计过程中，首先明确了安装边界的约束条件：两个安装面的贴合区域宽度控制在紧凑范围内，避免占用过多安装基面的可用空间，安装孔的中心距经过适配，兼容市面常见的M4、M5规格紧固件，孔位边缘做了小尺寸倒角处理，既可以去除冲压或机加工产生的毛刺，避免安装时刮伤安装基面的涂层或操作人员手部，也能对螺栓穿装起到导向作用，降低现场安装的对位难度。支架的主体壁厚经过受力校核，在满足小载荷承力要求的前提下尽可能控制壁厚，减少整体材料占用，同时加强筋的厚度与主体壁厚保持一致，避免注塑或3D打印成型时出现壁厚不均导致的缩痕、应力集中问题，若采用金属钣金加工工艺，该结构也可通过一次弯折配合焊接筋板完成制作，加工工序简单，适合小批量定制生产。

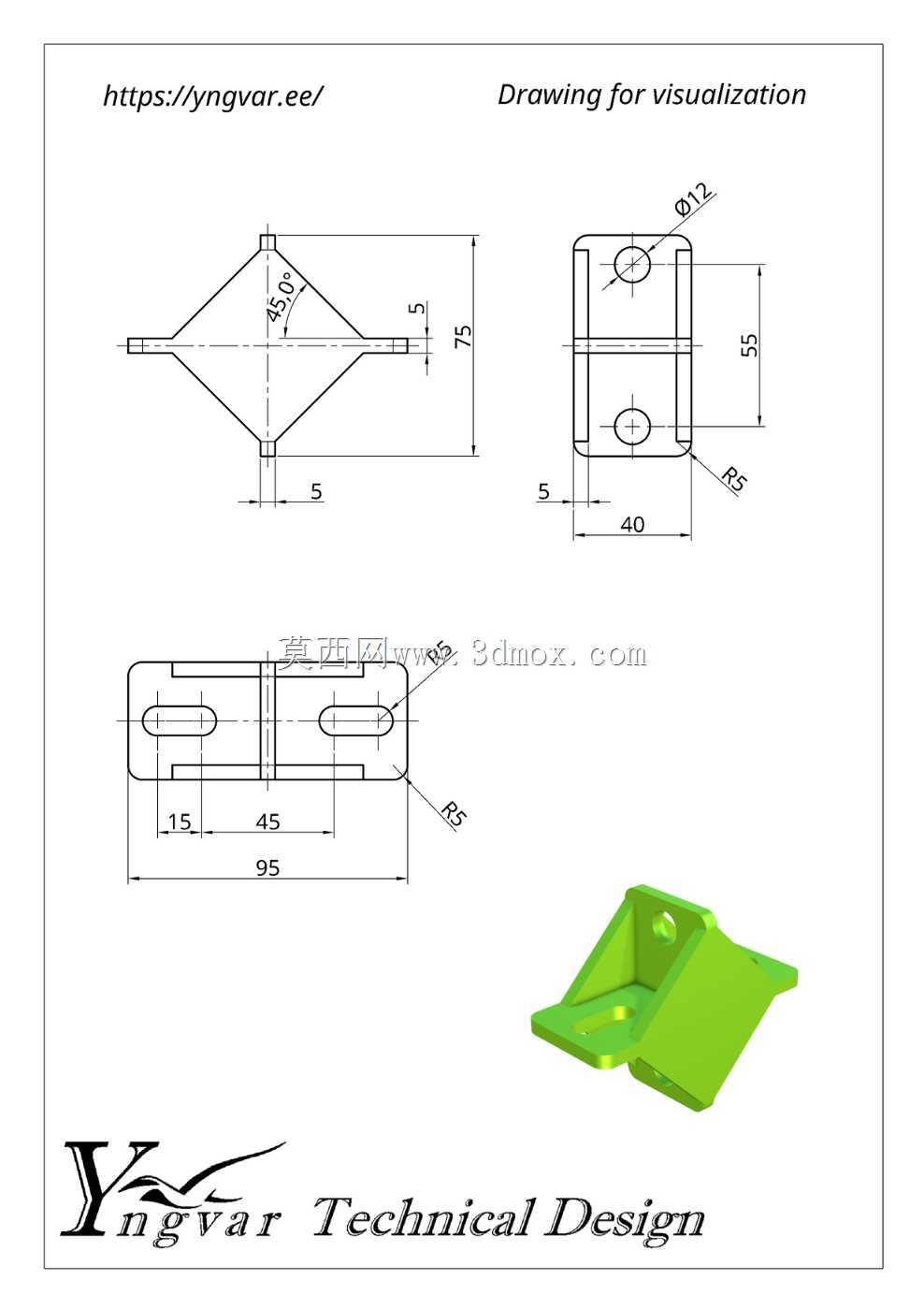

　　外形尺寸方面，支架整体的直角边长度控制在小型安装场景适配的区间，不会突出安装基面过多影响周边其他构件的布置，安装孔的位置距离翼板边缘预留了足够的安全距离，避免螺栓锁紧时翼板边缘出现开裂变形，支架的转折处做了小半径圆角过渡，既可以减少应力集中点，也能避免直角锐边造成的安装磕碰风险。实际使用时，可先将一侧翼板通过螺栓固定在垂直或水平的安装基面上，再将需要连接的另一构件贴合在另一侧翼板上，穿装螺栓完成锁紧，若用于需要绝缘的安装场景，也可采用尼龙、PETG等工程塑料通过3D打印制作该支架，适配电控场景下的绝缘安装需求，避免金属支架导电带来的安全隐患。

　　在小型输送线的侧边挡板固定、小型传感器的安装支座、家用五金的角部加固等场景下，该支架都能凭借紧凑的尺寸与足够的连接刚度，替代传统的大尺寸角码，减少安装空间的占用，同时加强筋结构带来的抗变形能力，也能保证连接部位在长期使用过程中不会出现松动移位，降低设备后期的维护调整频率。建模过程中，优先保证两个安装面的平面度公差，避免安装时出现贴合间隙导致连接不稳，加强筋与翼板的连接部位做了圆弧过渡处理，进一步分散应力，安装孔的同轴度与位置度公差控制在合理范围内，保证螺栓能够顺利穿装，无需现场二次扩孔加工。
