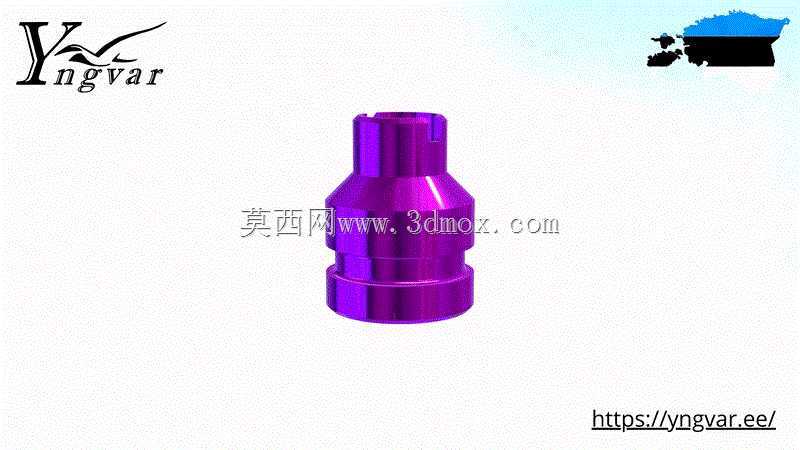

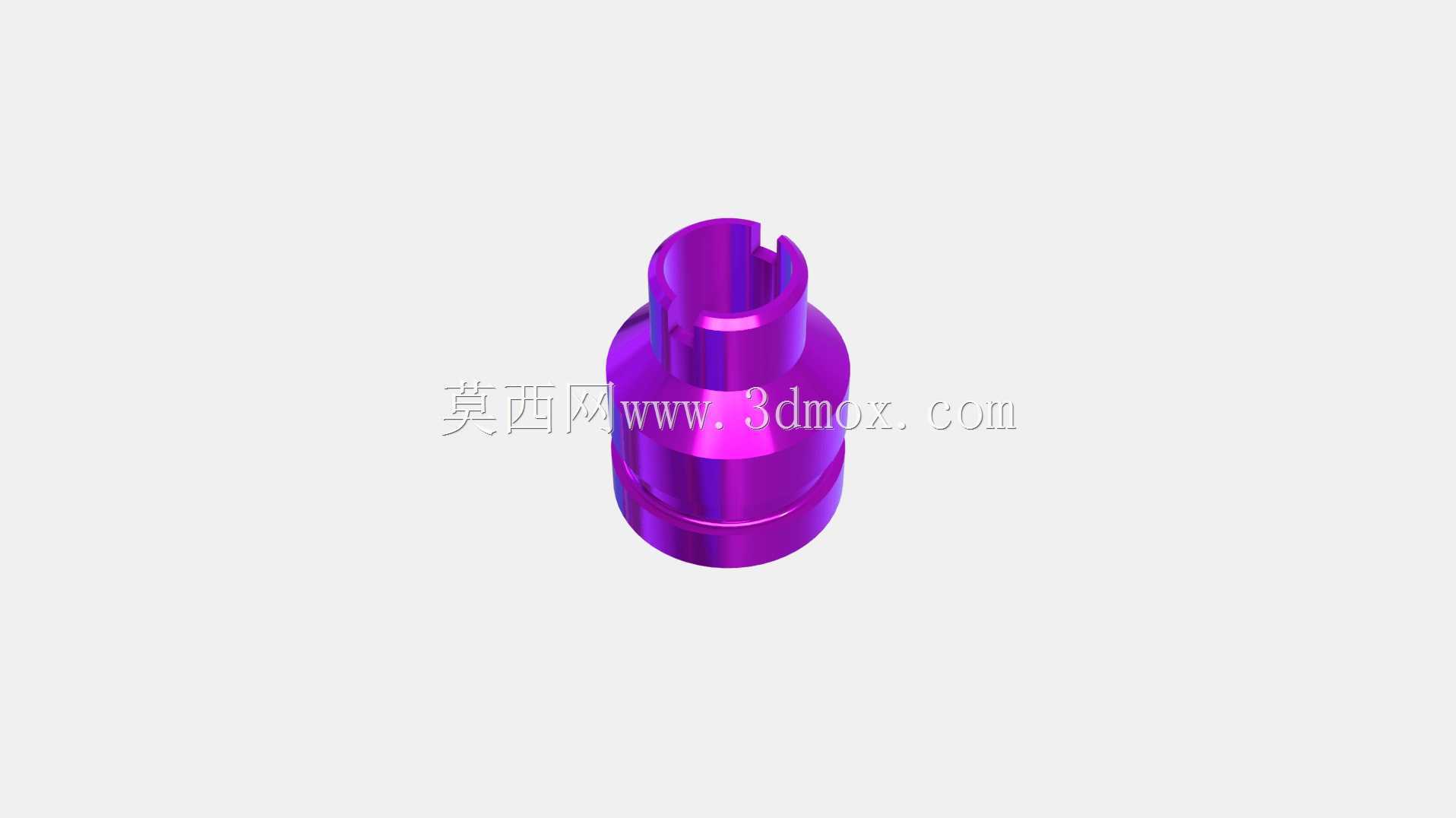

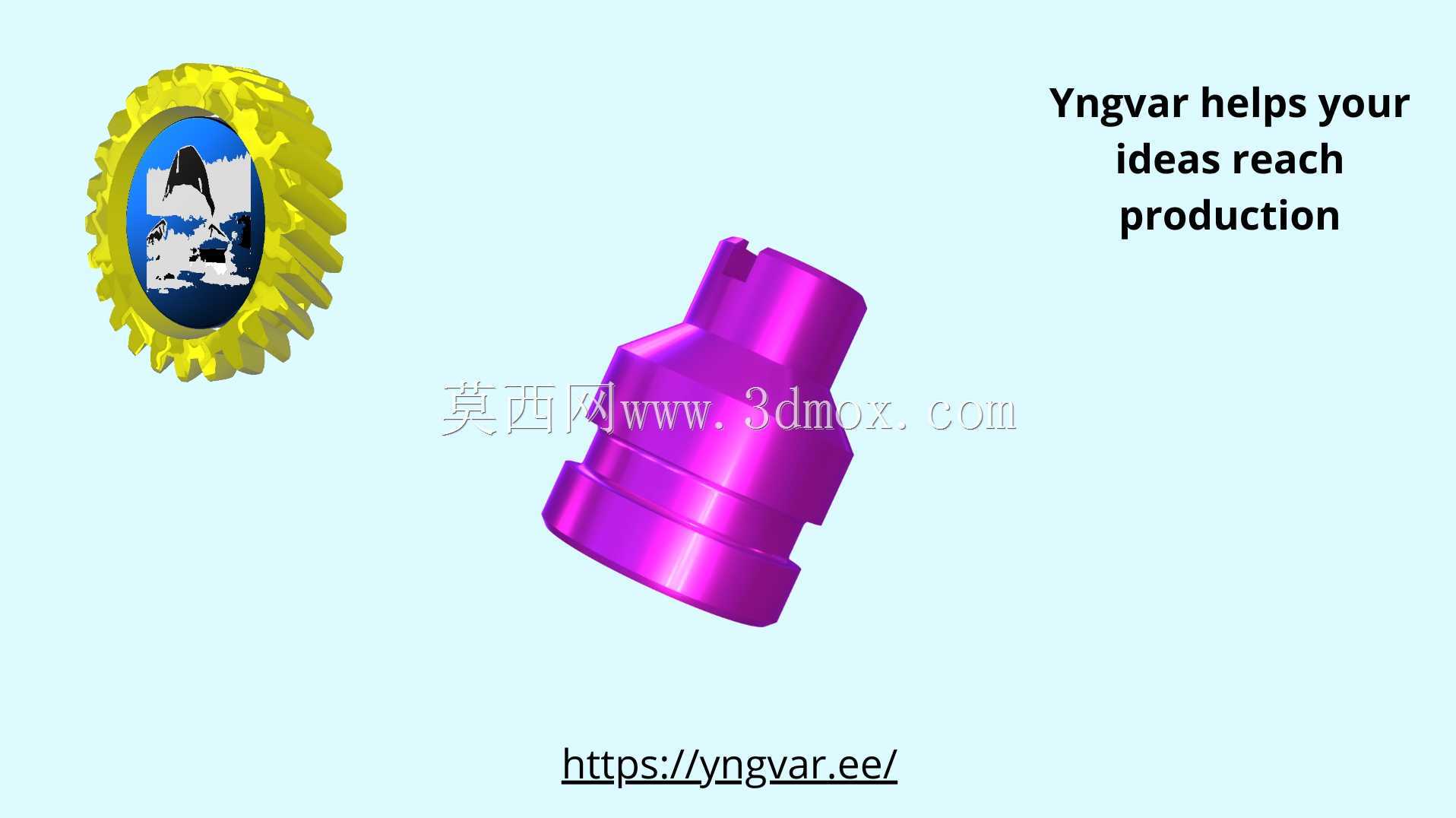

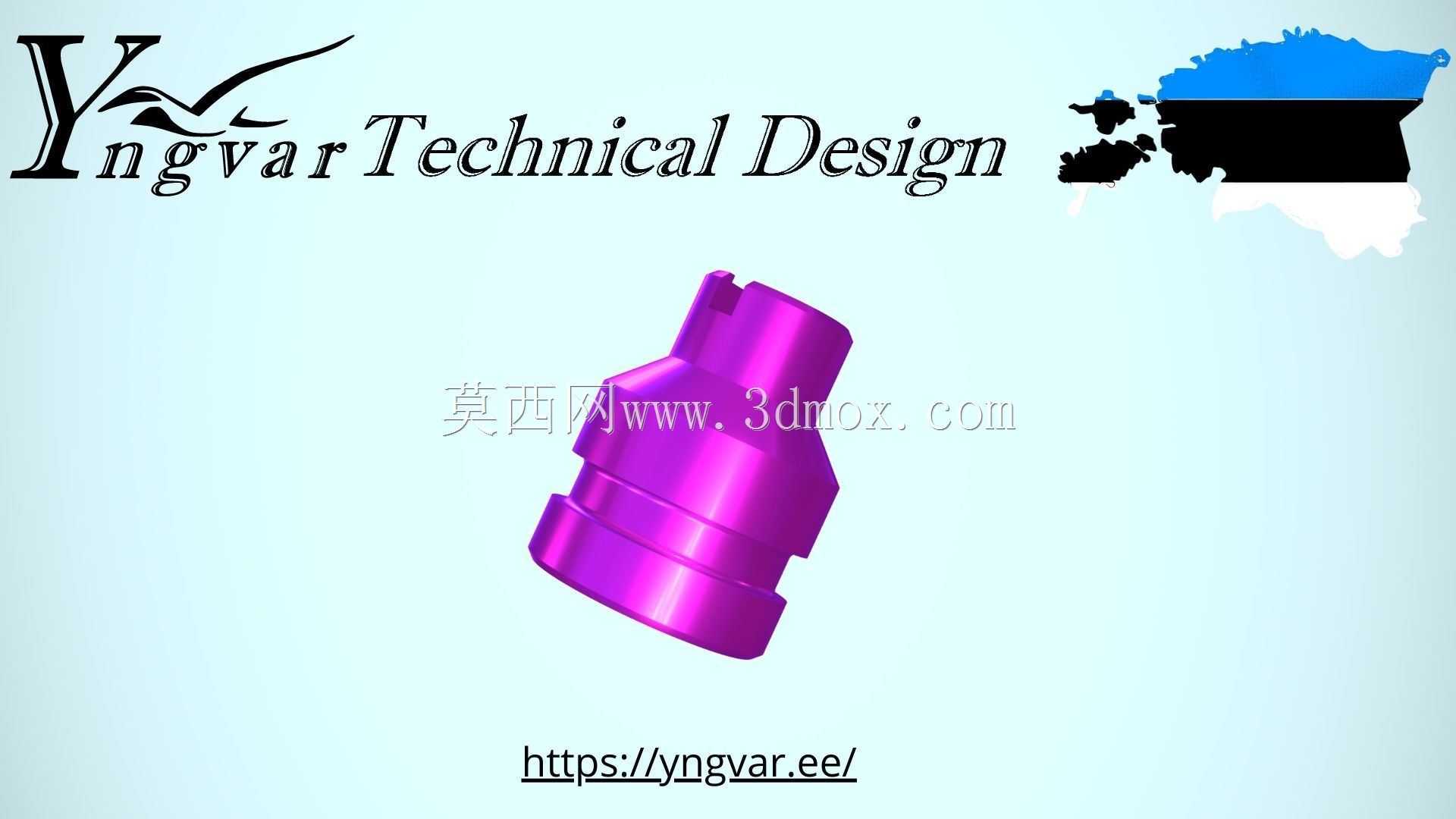

这类阶梯式轴套零件在流体输送管路、小型动力输出端的连接场景中应用十分广泛,日常做设备维护拆检时,经常能在气动回路终端、低压润滑管路的对接位置见到同结构的零件,它的核心作用是实现不同管径管路的过渡衔接,同时承担端部的定位锁紧功能,避免管路受振动影响出现松脱、介质渗漏的问题。从结构设计来看,零件采用三段式阶梯变径设计,最下端是大直径的圆柱基座,这部分的外径尺寸匹配常规管路接头的标准安装孔径,基座端面做了微小的倒角处理,装配时可以顺畅插入对接的接头内孔,不会因为端面锐边刮伤接头内部的密封胶圈;中间段是锥形过渡结构,锥度控制在合理范围内,既可以缓解变径位置的应力集中问题,避免管路内流体压力波动时在变径处产生应力断裂,也能在装配时起到导向作用,降低现场安装的对位难度;最上端是小直径的插接端,端部开有对称的卡槽结构,用来配套卡簧或者锁紧销,实现与外接部件的轴向固定,防止工作过程中受轴向力作用出现脱出问题。

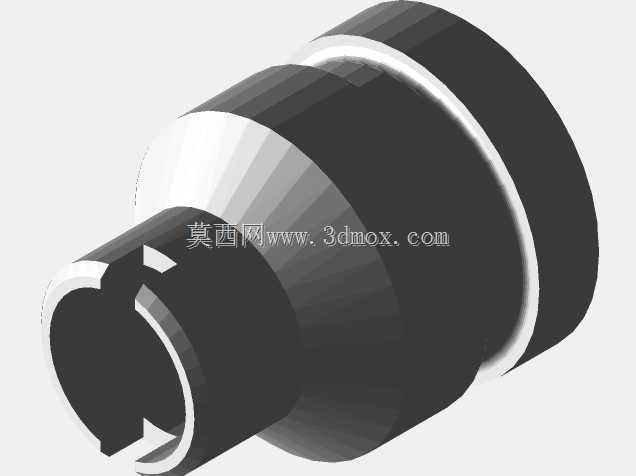

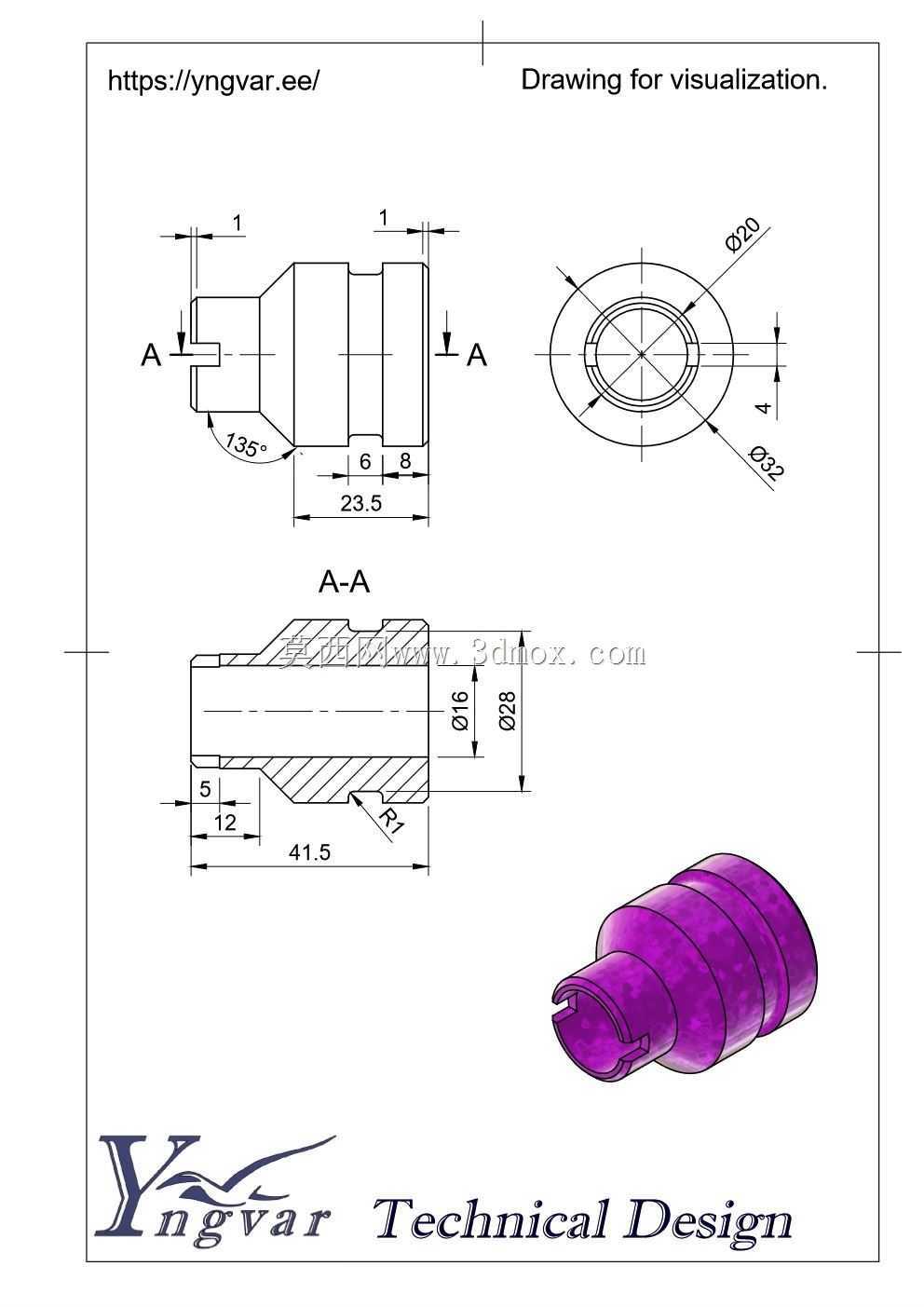

做三维建模的时候,这类零件首先要确定各段的同轴度公差要求,因为作为回转类连接件,同轴度直接影响装配后的管路密封性,要是同轴度偏差超过0.05mm,装配后密封面就会出现偏斜,承压时很容易出现渗漏;其次各段的衔接位置要做合理的圆角过渡,不能出现尖锐的直角棱边,一方面是避免加工时出现应力集中导致零件开裂,另一方面也防止装配时划伤操作人员或者密封元件。从安装边界来看,零件的最大外径位于底部基座段,安装时需要预留的径向空间要比基座外径大2-3mm,方便装配时调整对位,轴向安装长度要覆盖三段结构的总高度,同时要给上端的锁紧卡簧预留1-2mm的装配间隙,避免卡簧安装后被挤压出现变形失效。

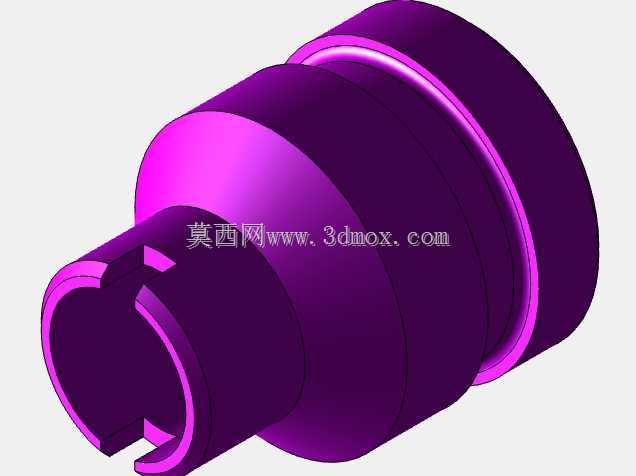

实际使用场景中,这类零件常搭配橡胶O型圈使用,密封槽的位置设计在中间锥段和下端基座的衔接位置,工作时介质压力作用在锥面上,会让零件产生微小的轴向位移,进一步挤压密封胶圈,实现自密封效果,压力越高密封性能越好,这种设计在低压气动、润滑系统中可靠性很高,不需要额外施加很大的锁紧力就能实现稳定密封。另外零件表面的紫色外观一般是阳极氧化处理的效果,这种表面处理方式既可以提升铝合金材质零件的表面硬度,增强耐磨性能,也能起到防腐蚀的作用,在有少量切削液、润滑油飞溅的设备环境中,能有效避免零件表面出现锈蚀,延长零件的使用寿命。
建模过程中还要注意上端卡槽的对称度要求,两个卡槽的中心连线必须和零件的回转轴线垂直相交,不然安装锁紧销的时候会出现卡滞,锁紧后受力不均容易导致销子变形断裂;同时卡槽的深度要匹配标准卡簧的尺寸,深度过浅会导致卡簧装配后容易脱出,深度过深则会影响上端插接段的结构强度,受侧向力时容易从卡槽位置断裂。这类零件虽然结构不算复杂,但是在整个管路系统中起到的连接作用十分关键,设计时如果忽略了细节的公差和过渡处理,很容易在设备运行过程中出现故障,导致整条管路停机维护,所以做结构设计的时候,每一个尺寸的确定都要结合实际的安装工况、压力等级、配套元件的标准尺寸来综合考量,不能只看外观造型随意设定参数。
