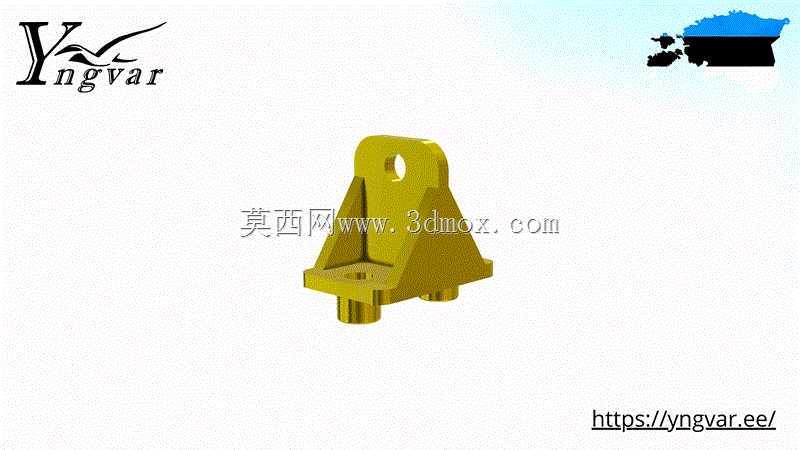

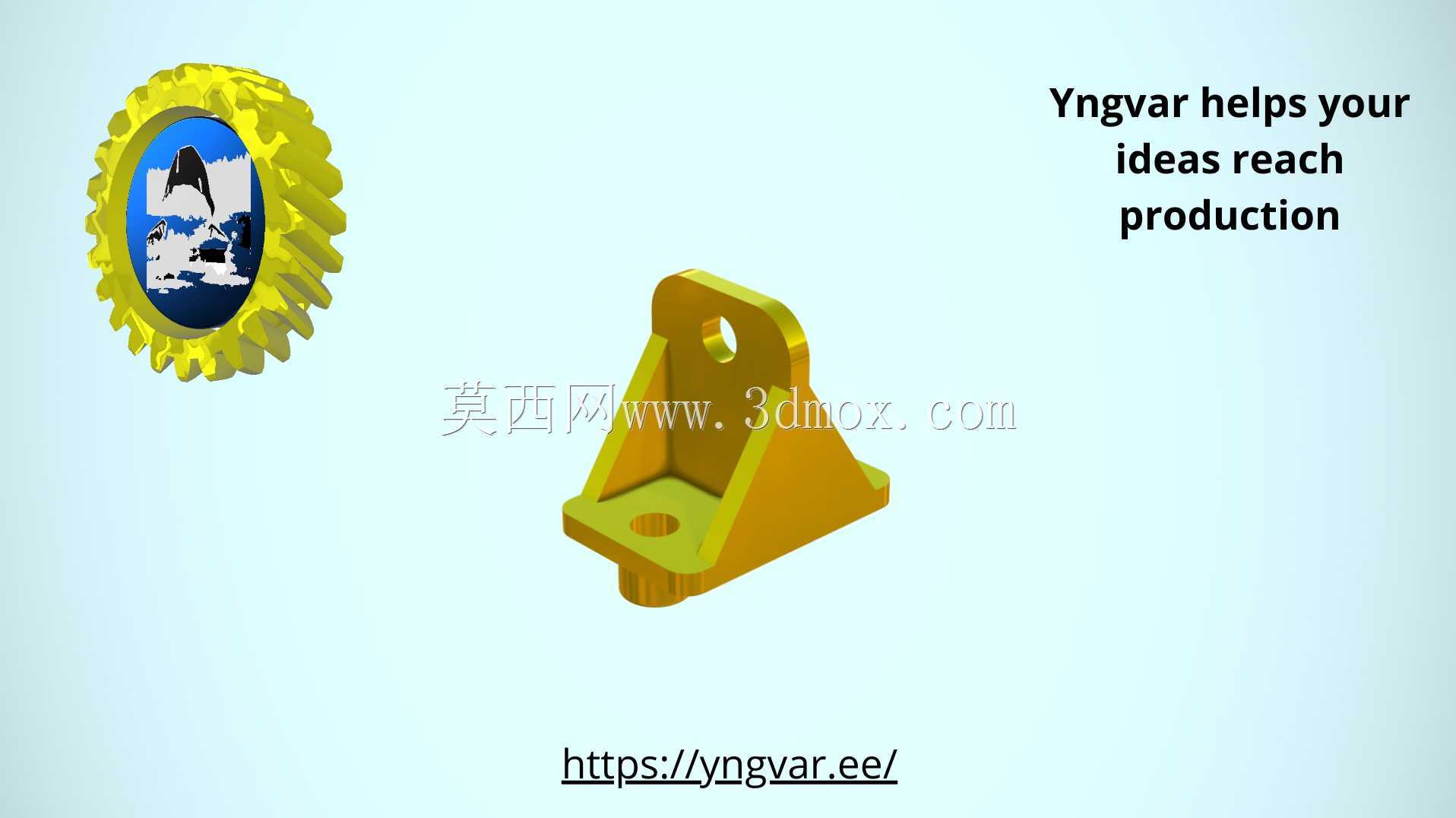

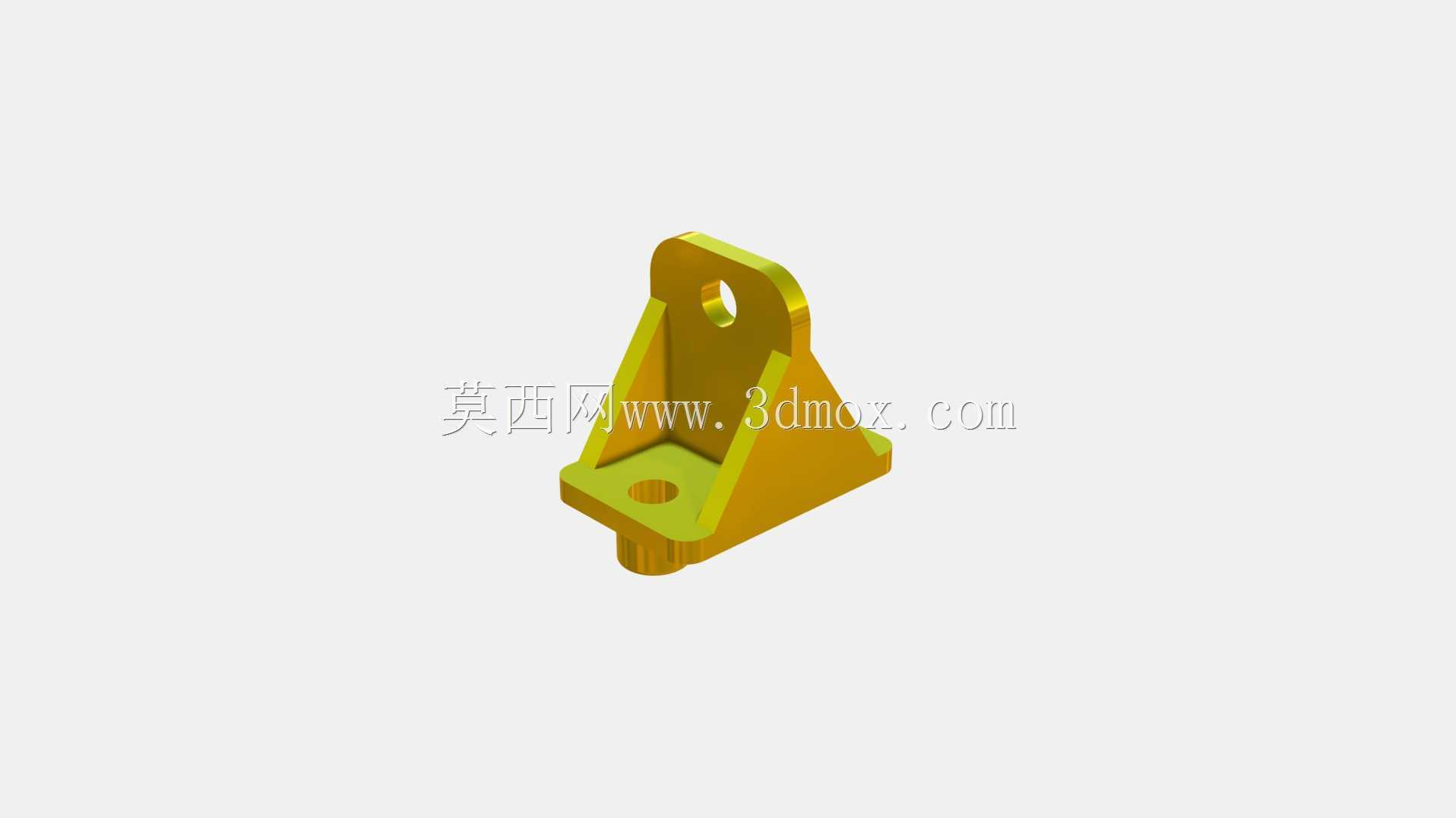

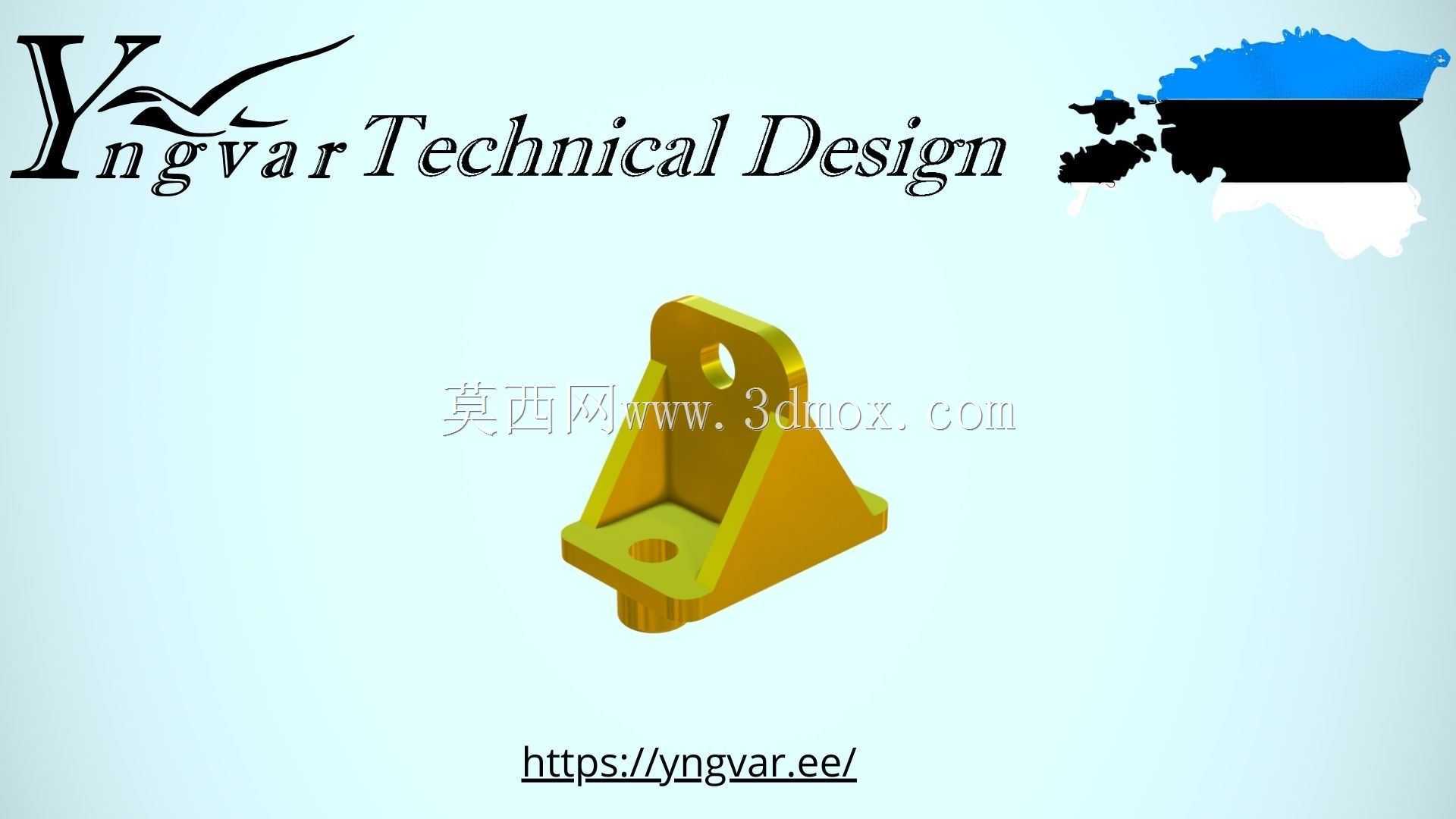

带双定位柱三角加强型金属铰接支座

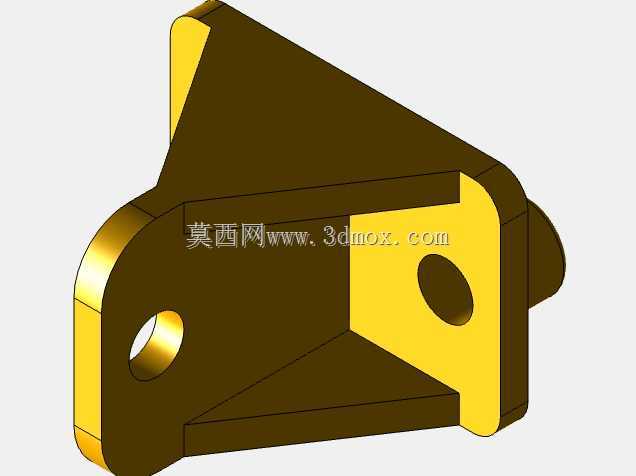

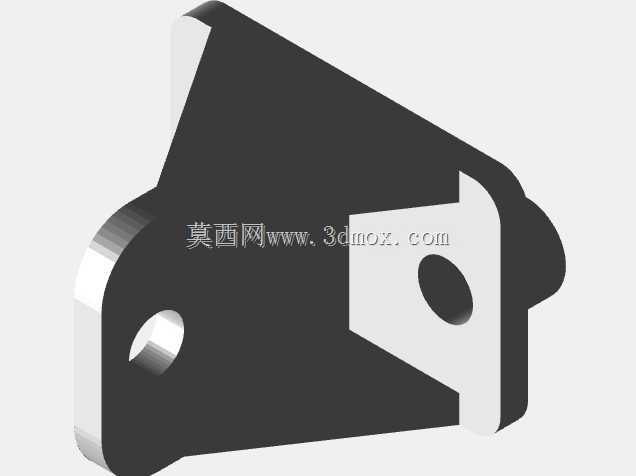

　　这类带三角加强结构的铰接支座，在轻载工业设备的铰接点位应用十分普遍，常见于小型自动化生产线的连杆传动端、仓储物流设备的活动挡板连接位、小型农用机具的调节机构铰接点，也会出现在3D打印设备的运动轴辅助支撑点位，用来实现两个构件之间的定轴转动连接，同时承担径向与轴向的复合载荷。从结构设计逻辑来看，支座主体采用三角斜撑的加强构型，本质是利用三角形的几何稳定性，在不额外增加整体壁厚的前提下，大幅提升支座主体的抗弯折、抗形变能力——如果采用等厚的直板支撑结构，在承受反复的铰接摆动载荷时，支撑臂与底座连接的根部位置很容易出现应力集中，长期交变载荷作用下会萌生疲劳裂纹，而三角斜撑结构可以把铰接孔位置承受的载荷顺畅分散到底座的整个安装面，避免局部应力峰值超出材料的屈服强度。

　　顶部的铰接孔做了加厚凸台处理，这部分的设计考量是，铰接销轴在转动过程中会对孔壁产生持续的挤压与摩擦，加厚凸台既可以增加孔壁的有效接触面积，降低单位面积的挤压应力，减少销轴与孔壁的磨损速率，也能避免孔口位置因为应力集中出现开裂，同时凸台的端面可以作为铰接部件的轴向定位面，保证装配后铰接件的轴向间隙控制在合理范围，不会出现轴向窜动超标的问题。底座部分设计的两个圆柱形定位柱，是装配过程中的关键定位结构，在进行支座安装时，两个定位柱可以先卡入安装基板对应的定位孔中，实现支座的快速预定位，不需要操作人员反复调整位置就能保证铰接孔的中心高、同轴度符合设计要求，后续打紧安装螺栓的过程中支座也不会出现偏移，能有效降低装配环节的调校时间，提升批量装配的一致性。底座的安装面做了铣平处理，保证和安装基板的接触面积足够大，不会因为接触面不平导致安装后支座出现倾斜，进而影响铰接转动的顺畅度。从安装边界来看，这类支座的整体轮廓尺寸紧凑，三角斜撑的外边缘没有超出底座的投影范围，不会和周边的其他构件产生运动干涉，在布局安装点位时，只需要预留出底座安装面的固定空间，以及顶部铰接件摆动所需的扇形空间即可，不需要额外预留过多的避让空间，对紧凑型设备的内部布局十分友好。

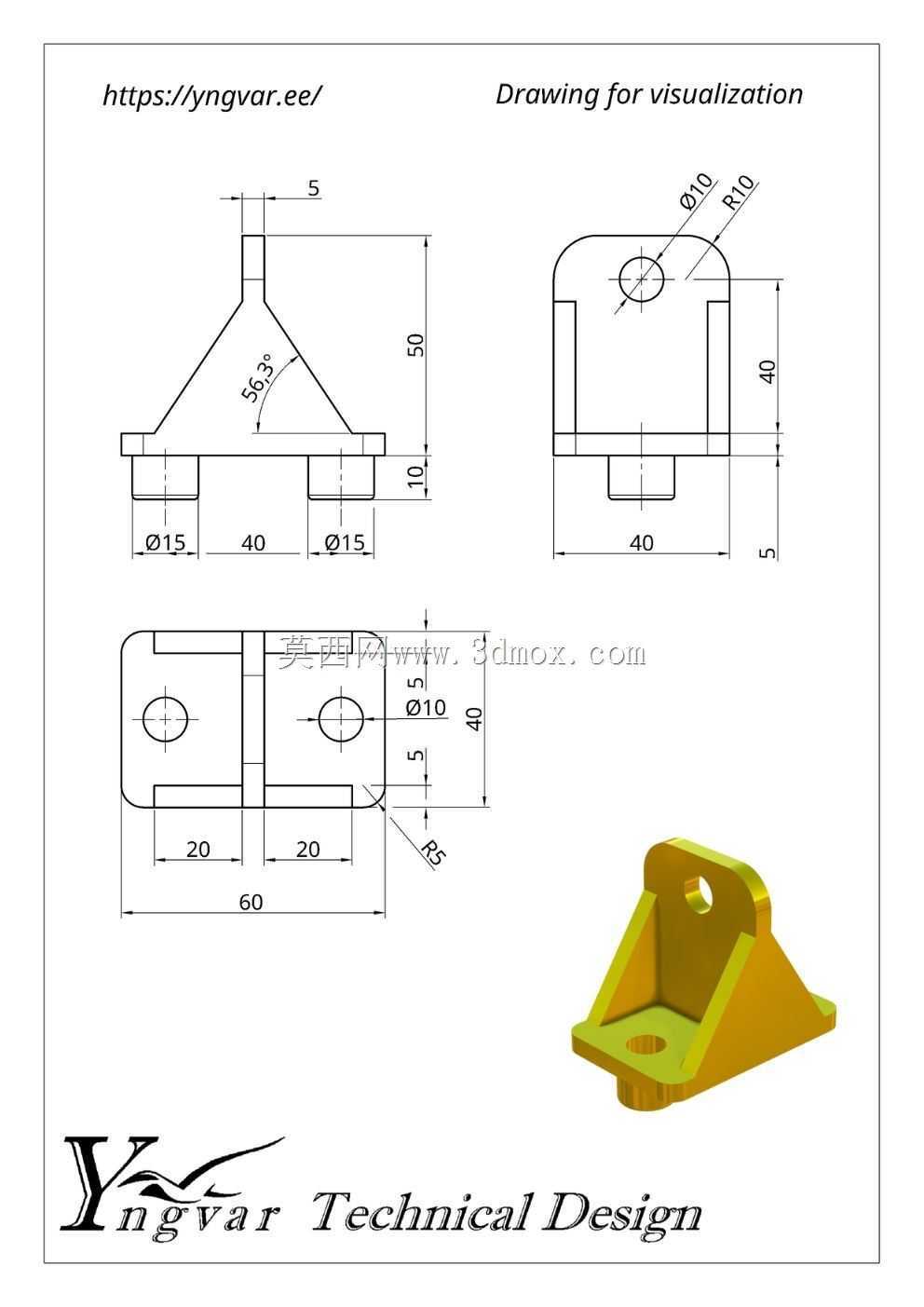

　　在实际选型应用时，需要重点校核铰接孔的承载能力，根据铰接点位的最大径向载荷、摆动频率来确认支座的材质与表面处理方式，如果是用于有腐蚀介质的工况，还需要对表面做阳极氧化或者镀锌处理，提升支座的抗腐蚀能力；如果是用于重载摆动的点位，则需要在铰接孔内加装铜套或者自润滑轴承，进一步降低孔壁的磨损，延长支座的整体使用寿命。设计这类支座的三维模型时，需要特别注意几个关键尺寸的公差配合：铰接孔的内径公差要和所选销轴的公差匹配，一般采用间隙配合保证转动顺畅，同时间隙不能过大避免出现晃动；两个定位柱的中心距公差要控制在合理范围，保证能顺利卡入安装基板的定位孔，不会出现过盈装不进去或者间隙过大定位失效的问题；底座安装面到铰接孔中心的高度尺寸公差，会直接影响铰接连杆的运动行程，需要根据传动机构的精度要求做合理管控。

　　另外，三角斜撑与顶部凸台、底座连接的位置都做了圆角过渡，避免直角位置的应力集中，这也是结构设计中很容易被忽略的细节，很多新手建模时会直接做直角连接，实际生产出来的零件在受载时很容易在直角位置断裂，合理的圆角过渡可以大幅提升零件的疲劳强度。这类支座一般采用压铸或者粉末冶金工艺批量生产，小批量定制时也会采用CNC铣削加工，不同加工工艺对应的建模细节也有差异，比如压铸工艺需要预留拔模斜度，而CNC加工则不需要额外考虑拔模问题，建模时需要根据实际加工工艺调整对应的结构细节，保证模型能直接用于生产制造。
