双环连接式环形结构机械零件

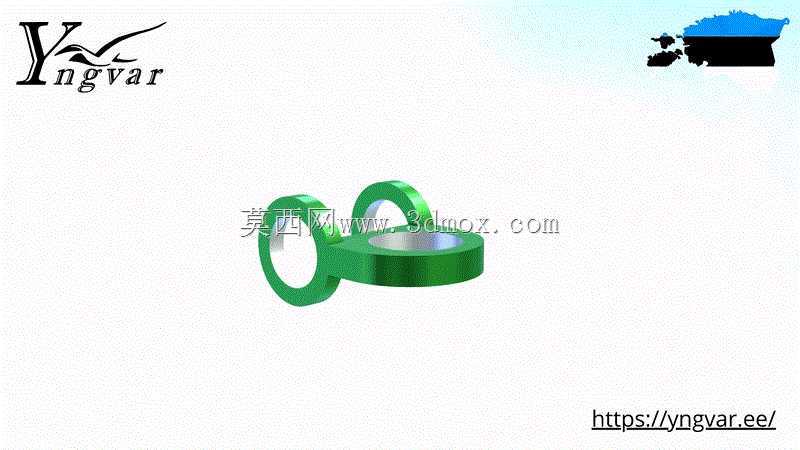

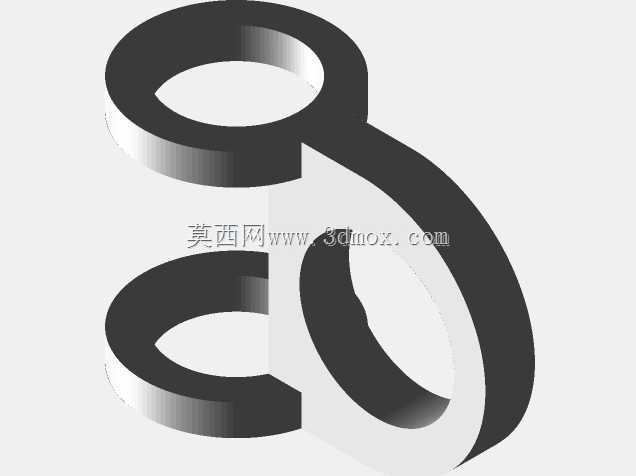

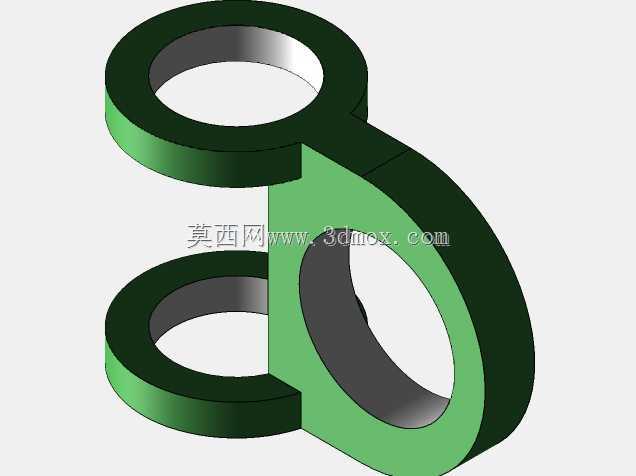

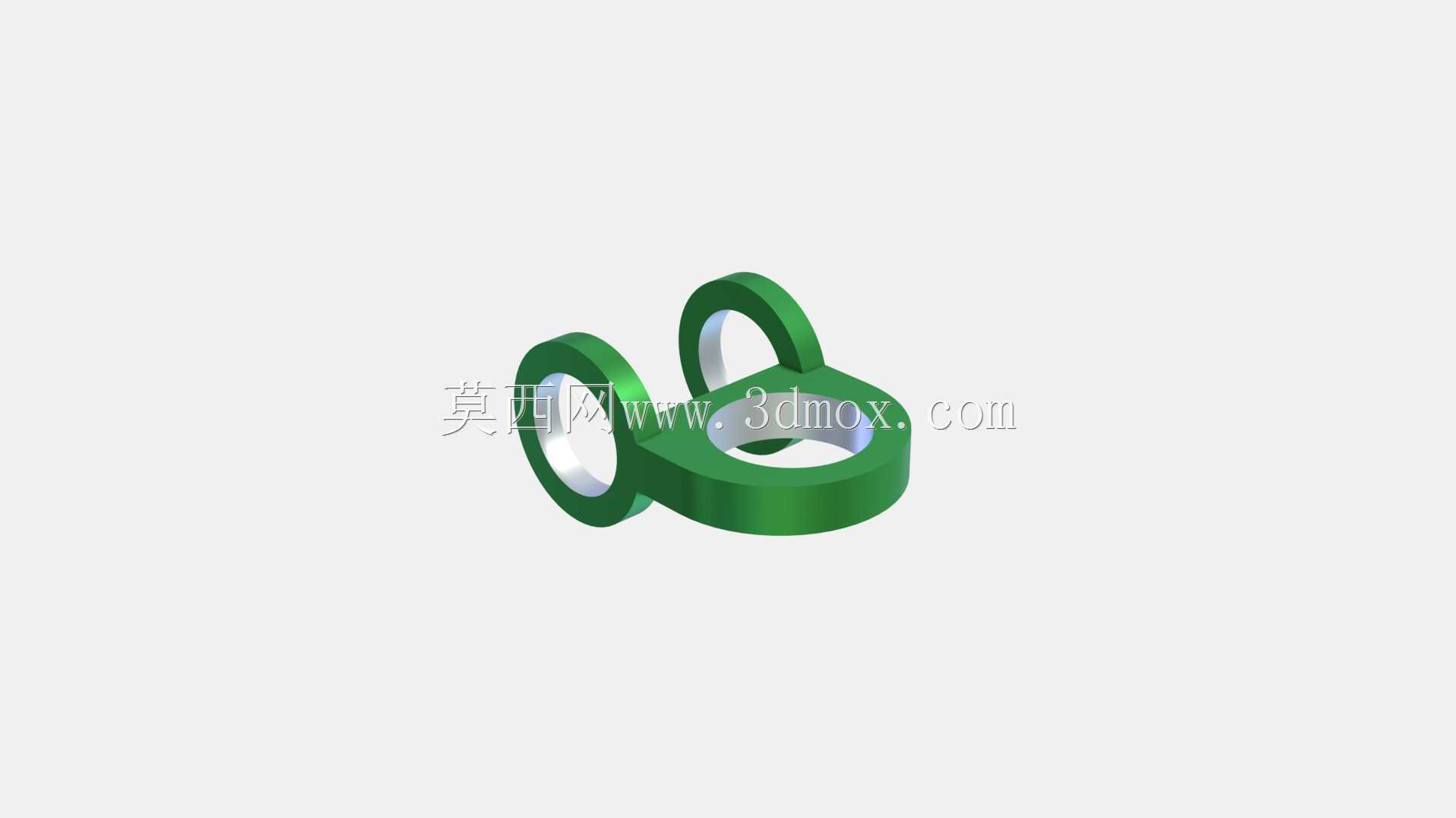

　　这类双环连接结构的环形构件，在轻工机械、小型输送设备、工装夹具的辅助定位场景中应用十分广泛，日常做设备改造时经常会碰到需要这类小零件来完成走线固定、连杆铰接、辅助吊点搭建的需求。从实际使用场景来看，该构件的两个环形结构承担不同功能，直径稍大的环体多作为固定端使用，可套设在对应直径的光轴、定位柱上，通过侧面顶丝或者过盈配合完成与基座的连接固定；直径稍小的环体多作为活动端，可穿入连接杆、拉绳或者销轴，实现与其他运动构件的铰接联动，两个环体采用一体化的连接筋过渡，避免了分体式装配带来的间隙误差，在频繁往复运动的工况下也不容易出现连接松动的问题。

　　设计这类零件时，首先要确认的是两个环体的内径尺寸公差，固定端环的内径公差一般取H7级，和安装轴的配合间隙控制在0.02mm以内，既保证装配时能顺利推入，又不会因为间隙过大导致运行时出现晃动；活动端环的内径公差可以适当放宽到H8级，给铰接销轴留出足够的转动空间，避免运动时出现卡滞。环体的壁厚设计需要结合实际承重来核算，常规用于小型工装的该类零件，壁厚取3-5mm即可满足10kg以内的静载荷需求，如果是用于有冲击载荷的工况，壁厚需要提升到6-8mm，同时在两个环体的连接位置做圆弧过渡，减少应力集中的风险，避免长期受力后在连接筋位置出现断裂。

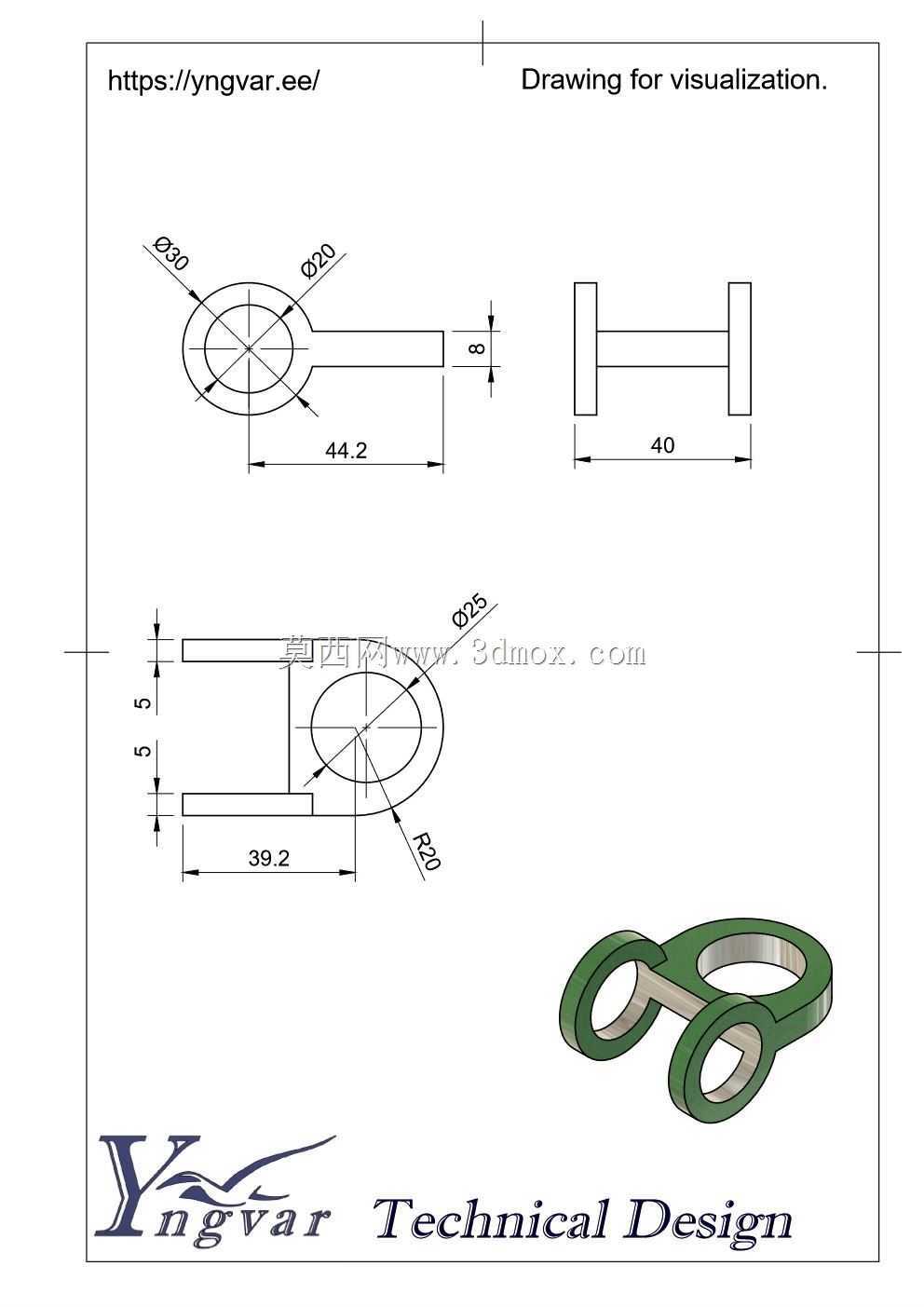

　　从安装边界来看，该零件的整体外轮廓尺寸需要匹配安装空间的预留位置，两个环体的中心距是核心安装参数，设计时要严格按照装配位置的孔位间距来确定，中心距的公差控制在±0.05mm以内，避免安装时出现孔位错位无法装配的问题。零件的表面处理可以根据使用环境选择，普通室内工况做发黑处理即可满足防锈需求，如果是在潮湿或者有腐蚀性介质的工况下使用，可以做镀锌或者镀镍处理，提升零件的耐腐蚀能力。

　　在实际建模过程中，这类零件的建模逻辑并不复杂，首先绘制两个环形的基础草图，确定内外径尺寸和中心距，然后通过拉伸命令生成基础实体，再对连接位置做布尔合并，最后对所有锐边做R0.5-R1mm的倒角处理，避免安装时划伤操作人员，也能减少应力集中。需要注意的是，环体内壁的粗糙度要控制在Ra1.6-3.2之间，固定端内壁如果是和轴过盈配合，粗糙度不能过高，否则会导致装配时压入力过大，甚至刮伤轴的表面；活动端内壁如果是和销轴配合，粗糙度可以适当降低到Ra3.2，减少转动时的摩擦阻力。

　　这类零件虽然属于小型结构件，但在整套设备的运行中起到的连接作用十分关键，设计时如果忽略了公差配合或者应力集中的问题，很容易在设备运行过程中出现断裂、松脱的故障，进而影响整条产线的正常运行。在做选型替换时，除了核对核心的内径、中心距参数，还要确认零件的材质，常规工况下使用45号钢加工即可满足强度需求，如果是需要轻量化的场景，也可以选用6061铝合金加工，重量能降低60%左右，但承重能力会相应下降，需要结合实际载荷情况核算后选用。
