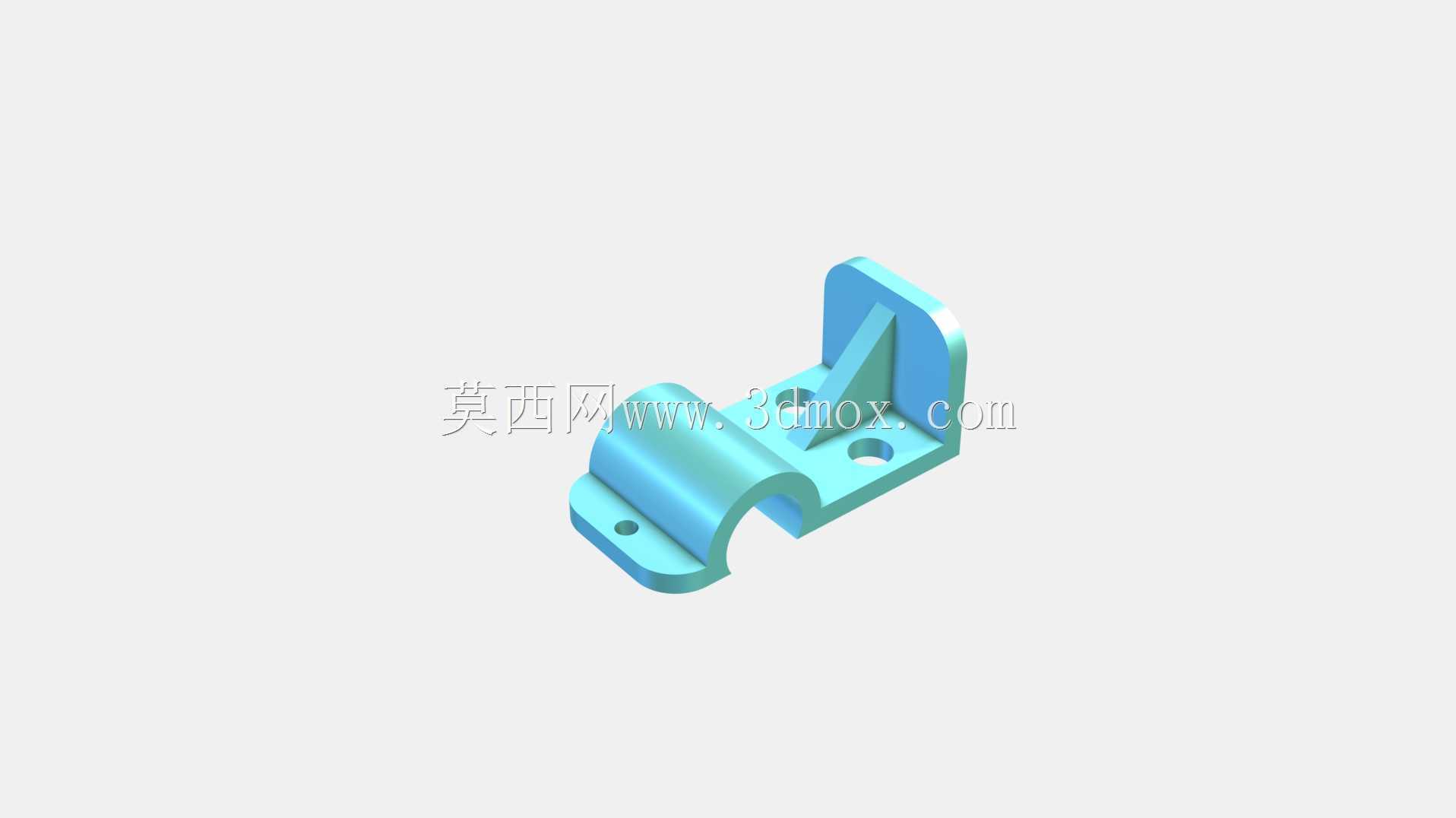

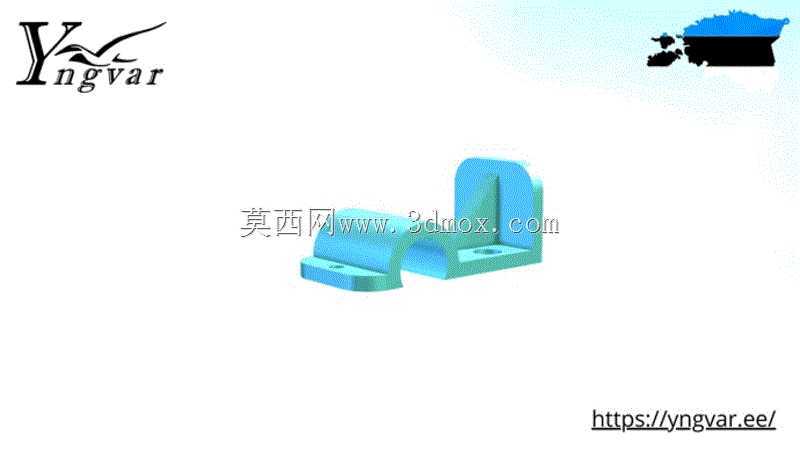

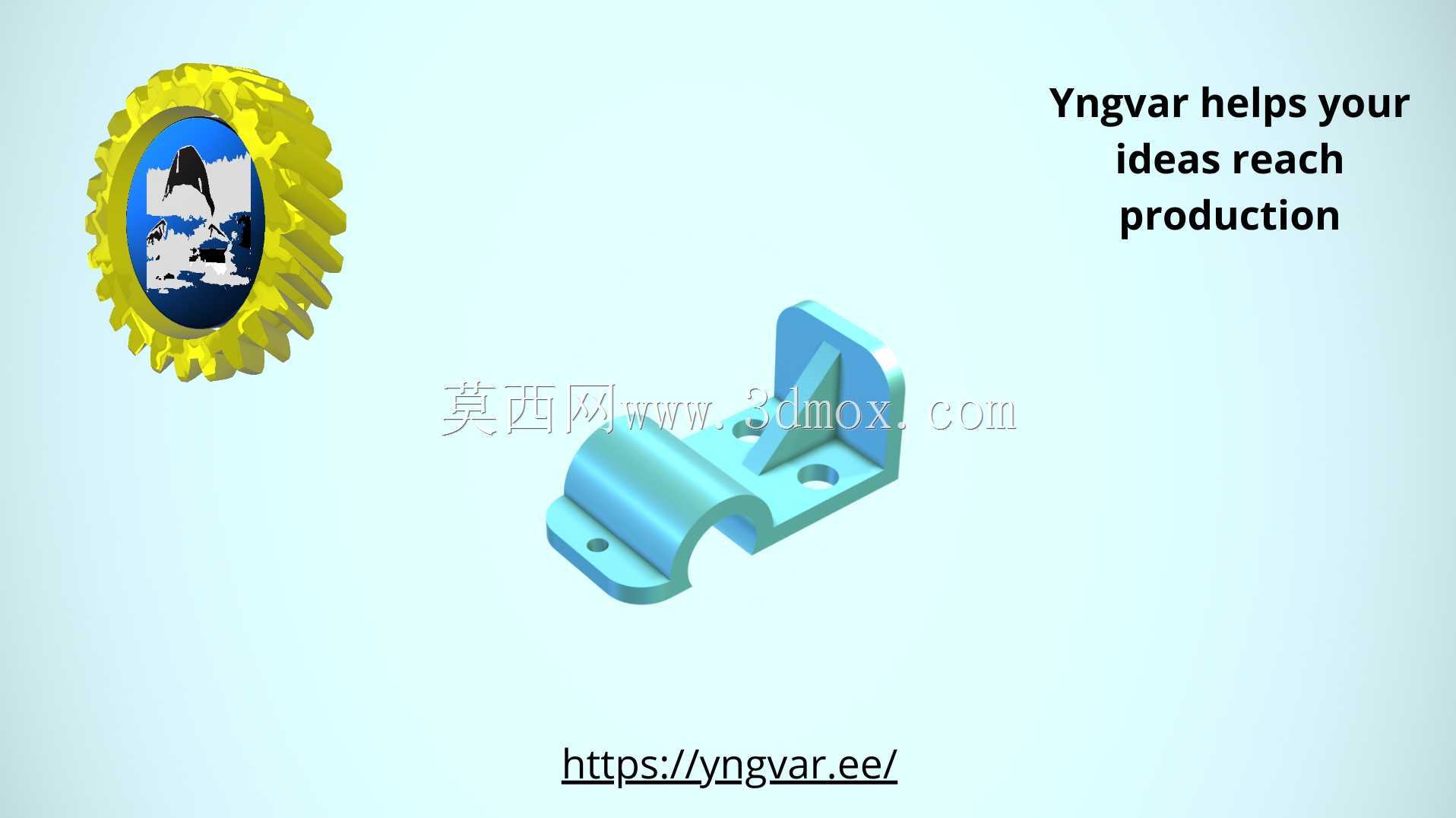

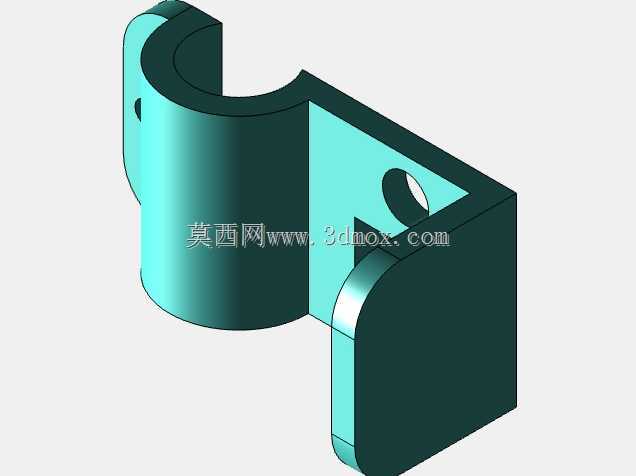

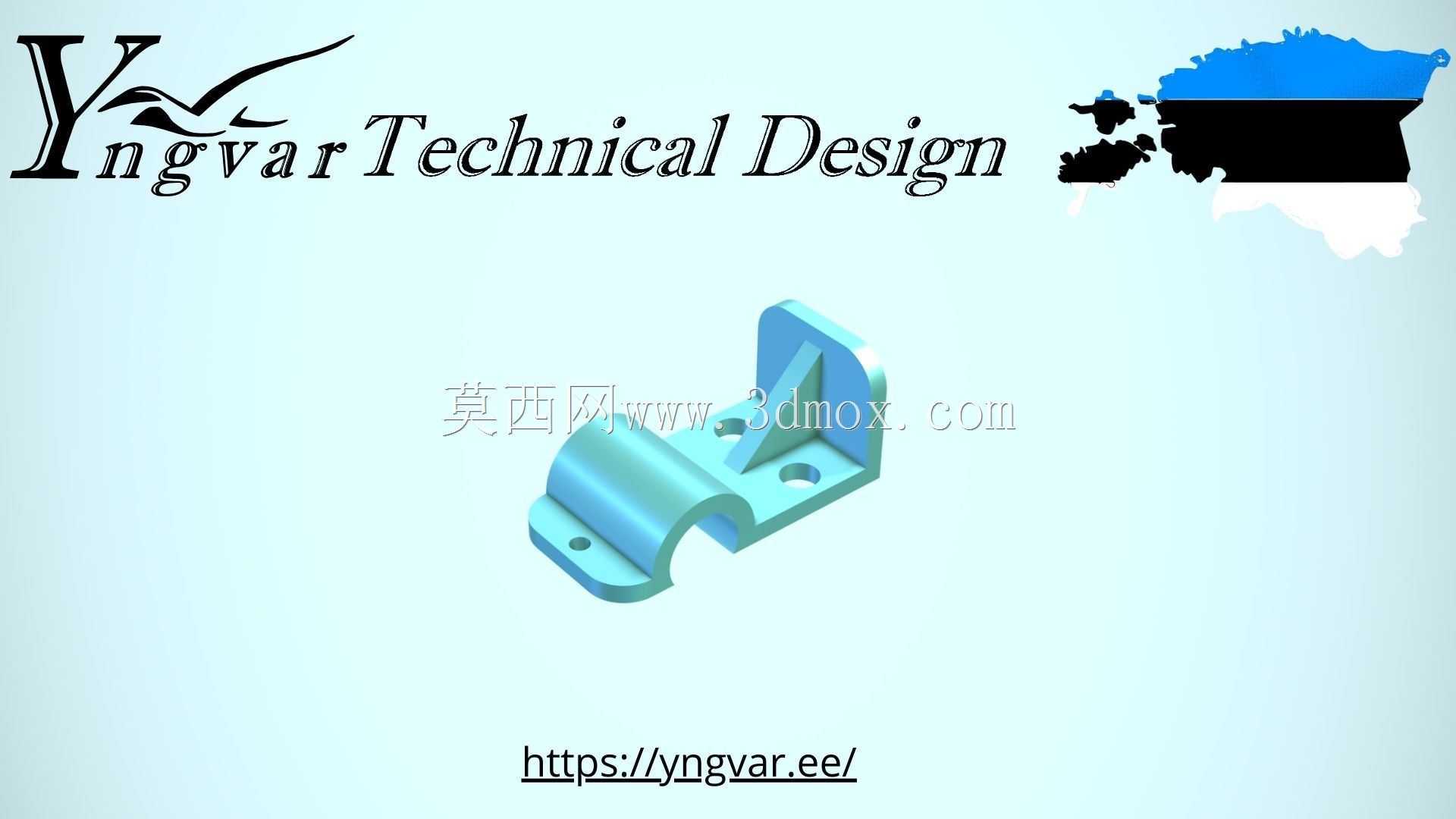

适配3D打印的L型定位支撑结构件

　　在小型工装夹具、桌面级实验装置以及轻量化设备的装配环节中，这类L型一体式支撑定位件的应用场景十分广泛，它不需要额外的拼接组装，一体成型的结构可以直接承担小载荷下的部件承托、位置限定功能，常见于电子元器件测试治具、小型自动化设备的走线固定座、3D打印设备的辅助定位模块，甚至是桌面级创客项目里的结构连接部位。从实际使用的角度看，这类零件不需要承受大吨位的冲击载荷，更多是承担静态下的位置固定、小幅度的侧向支撑作用，所以在设计的时候优先考虑的是安装适配性而非结构强度冗余。

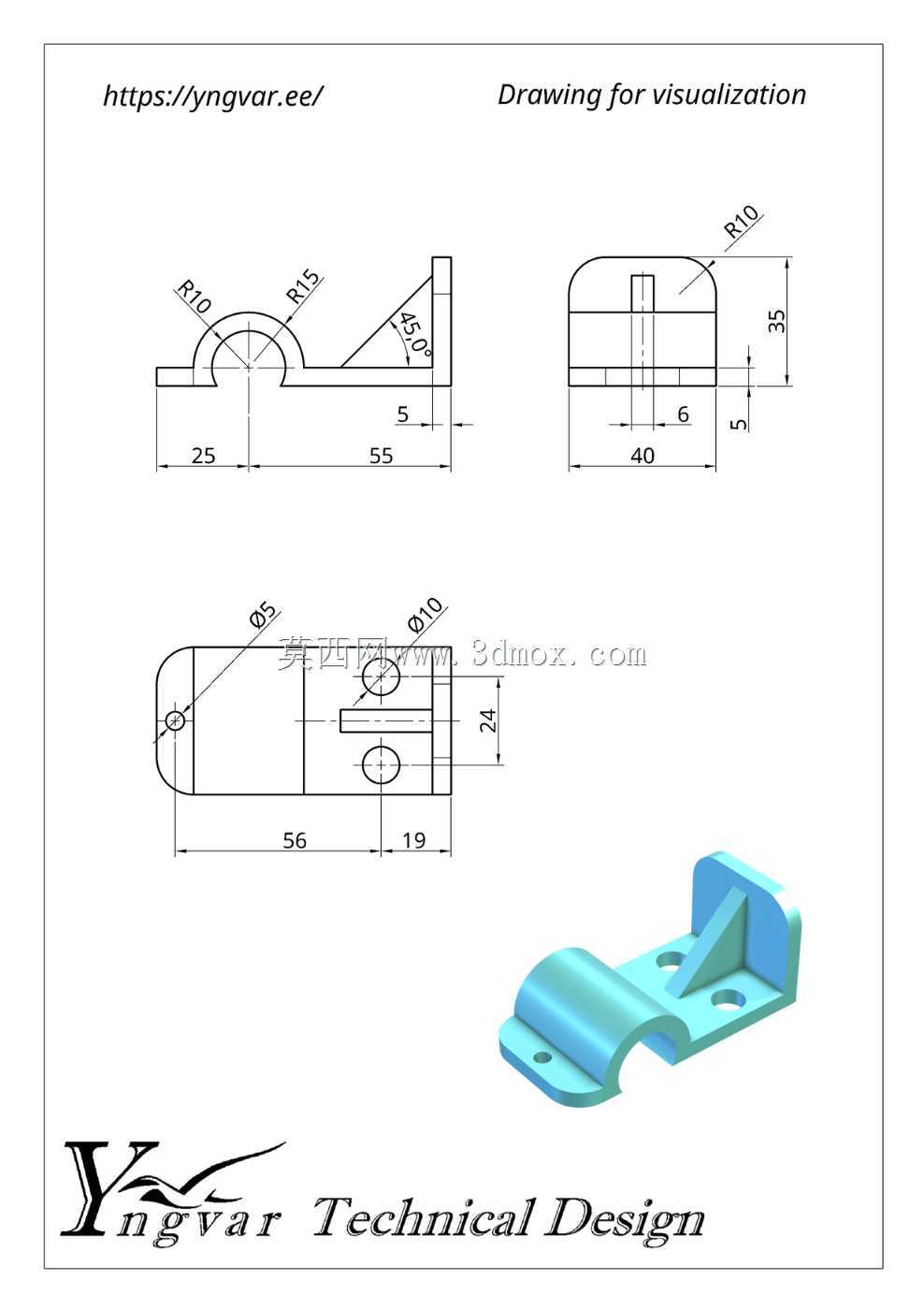

　　设计这类结构的时候，首先要明确安装边界：底部的安装平面需要预留足够的螺丝过孔位置，两个安装孔的中心距要匹配常用的20系列铝型材槽距，方便直接在型材框架上固定，不需要额外加工转接板；垂直立面的高度要控制在常用电子元件、小型传感器的安装高度范围内，避免支撑过高带来的结构晃动，立面的厚度根据常用PLA、PETG等3D打印材料的力学性能设置，不需要额外做加强筋，因为一体打印的L型转角处自然形成的圆弧过渡已经可以分散大部分的应力集中，反而过多的加强筋会增加打印时长，也会给后续的安装避让带来麻烦。

　　从功能特性上看，这个零件的两个平面都做了0.2mm的平面度预留，打印完成后不需要二次打磨就可以直接贴合安装面，转角处的内R角设计既符合3D打印的工艺要求，避免直角打印时出现的层间结合力不足问题，也可以在安装的时候避免和其他零件的直角边发生干涉；底部的安装孔做了沉头设计，螺丝安装后不会突出平面，保证支撑面的平整，垂直立面上预留的小孔可以用来穿扎带固定线束，或者安装小型的光电传感器，不需要额外在零件上二次打孔。

　　实际选型使用的时候，要注意这个零件的承载上限，因为是3D打印成型的塑料材质，它不适合用来固定重量超过1kg的重载部件，更适合作为轻载场景下的定位、支撑、线束固定使用；安装的时候要保证底部安装面完全贴合支撑型材，如果出现悬空安装的情况，长时间受力会导致零件底部变形，影响定位精度。在做三维建模的时候，这类零件不需要做复杂的曲面设计，所有的特征都是基于拉伸、倒角、打孔这些基础特征完成，建模的时候要注意把打印方向的层纹方向和受力方向错开，避免层间受力导致零件断裂，比如把L型的转角处作为打印的Z轴方向，让层纹沿着垂直方向分布，这样侧向受力的时候不会直接撕开层间结合面。

　　很多创客在做小型项目的时候容易忽略这类小支撑件的设计，要么直接用角码拼接，要么打印的时候不做安装孔的沉头处理，导致装配后螺丝突出，影响其他部件的安装，这个结构件在设计的时候就把这些实际装配中会遇到的问题都考虑进去了，沉头孔的深度刚好匹配M3螺丝的头部高度，立面的边缘做了小倒角，避免打印的时候出现锐边翘曲，整体的外形尺寸控制在掌心大小，既不会占用过多的安装空间，也能满足大部分轻载定位场景的使用需求。在3D打印制作的时候，不需要设置过高的填充率，20%的网格填充就足够满足使用强度，外壁厚度设置为2mm，既可以保证零件的刚性，也能减少打印耗材的使用，降低制作成本。
