带斜面沉孔L型定位支撑块结构设计

　　在小型工装夹具、非标自动化设备的定位工位中，这类带斜面的L型支撑块是十分常见的基础承载零件，日常多承担工件侧向定位、竖向支撑的双重作用，常见于电子元件组装工位、小型五金件冲压上下料定位台、检测治具的基准座位置，相比直角式L型块，斜面结构的加入能够避开工件外侧的凸起棱边，避免装配或上下料过程中发生干涉磕碰，同时也能在工件放置时起到导向滑入的作用，降低人工上料的对位难度。

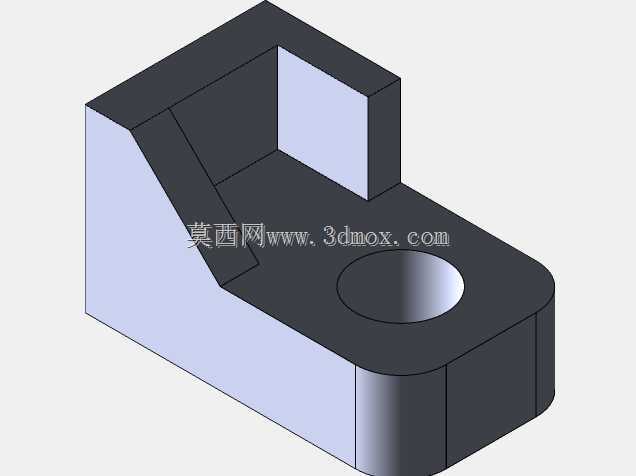

　　从结构设计逻辑来看，该零件整体采用L型弯折的主体构型，竖直立边用于提供侧向定位基准，水平底边作为承载接触面，与安装基板贴合固定；底边的一端做了圆弧过渡处理，而非直角切边，一方面能够减少零件尖角带来的操作安全隐患，另一方面在安装空间紧凑的工位中，圆弧边可以避开安装基板上的相邻固定件、走线槽等结构，降低安装时的空间适配难度。零件水平面上设置的圆形沉孔，为内六角螺栓的安装预留了沉头空间，螺栓锁紧后头部不会高出支撑块的承载平面，避免对放置在支撑块上的工件造成刮蹭，同时沉孔的深度经过匹配标准内六角螺栓头部尺寸设计，能够保证螺栓锁紧后支撑面的平面度不受影响。

　　斜面部分的倾斜角度经过适配常见小型工件的让位需求设计，斜面与竖直立边、水平底边的衔接处均做了微小的圆角过渡，避免应力集中导致零件在长期承受侧向挤压力时出现棱边开裂的问题，同时也能减少加工过程中刀具在直角位置的接刀痕迹，提升零件表面的加工质量。从安装边界来看，该零件的水平底边长度、竖直立边高度均适配小型工装的常用安装尺寸，整体外形紧凑，不会占用过多的工位安装空间，安装时仅需通过沉孔内的螺栓将底边固定在基板上即可完成装配，竖直立边的定位面经过平面度加工处理，能够保证定位基准的精度，满足±0.05mm以内的定位公差要求，适配大部分小型零件的组装、检测工位的精度需求。

　　在建模练习层面，这类零件涵盖了拉伸、切除、圆角、沉孔等基础建模特征，能够帮助初学者快速掌握三维建模中基础特征的组合运用逻辑，理解零件结构与实际加工、装配需求的对应关系，避免建模过程中出现脱离实际生产的不合理结构，比如忽略沉孔深度导致螺栓头突出、直角边未做过渡导致应力集中、安装孔位与边界距离过小导致安装时扳手空间不足等常见问题。实际生产中这类零件多采用45号钢加工制作，表面做发黑处理提升防锈能力，部分用于绝缘工位的场景也会采用电木、POM等工程塑料加工，根据使用场景的载荷需求调整材料选型，当用于较重工件的支撑时，还可以在竖直立边的背部增加加强筋结构提升整体刚性，但基础款的无筋结构已经能够满足大部分轻载工位的使用需求，零件的所有棱边除了功能面的要求外，均做了0.5mm的倒角处理，去除加工毛刺，避免装配和使用过程中划伤操作人员。
