双立板带底座金属支撑结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892178
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件
  • 双立板带底座金属支撑结构件

  这类双立板带底座的金属支撑结构件,在轻型装配工装、小型实验台架、桌面级加工辅助定位场景中应用十分广泛,日常做小批量零件装夹定位、传感器安装支架、气动元件固定座时,经常会用到同类型的构件。从实际使用场景来看,这类构件不需要承受大吨位的重载载荷,更多是承担定位支撑、部件挂载的功能,常见于电子装配流水线的旁侧工装、3D打印配套的工件放置架、小型检测设备的内部支撑位,替换传统的角码拼接结构时,一体成型的结构能减少装配累计误差,长期使用不会出现拼接位松动移位的问题。

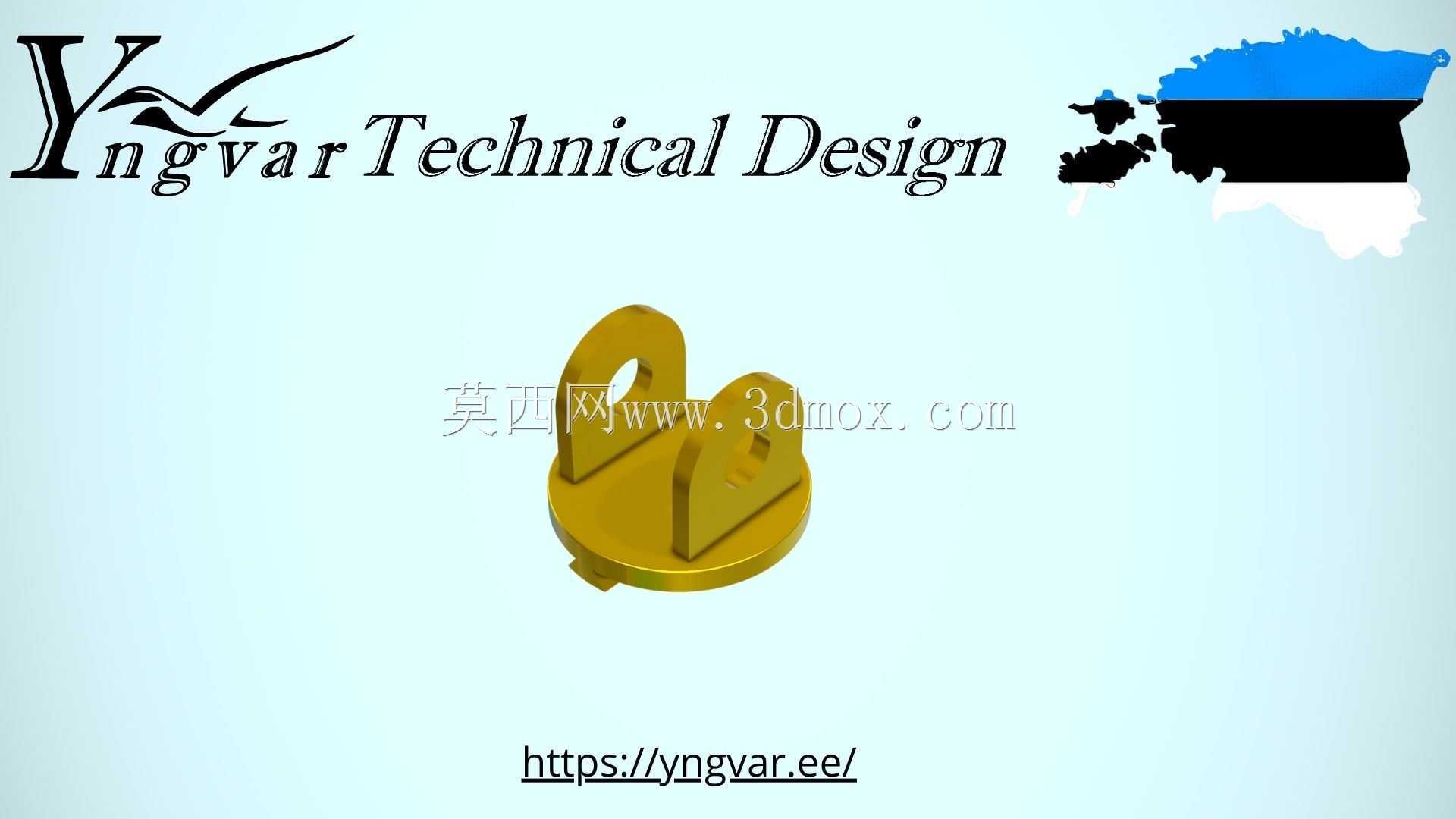

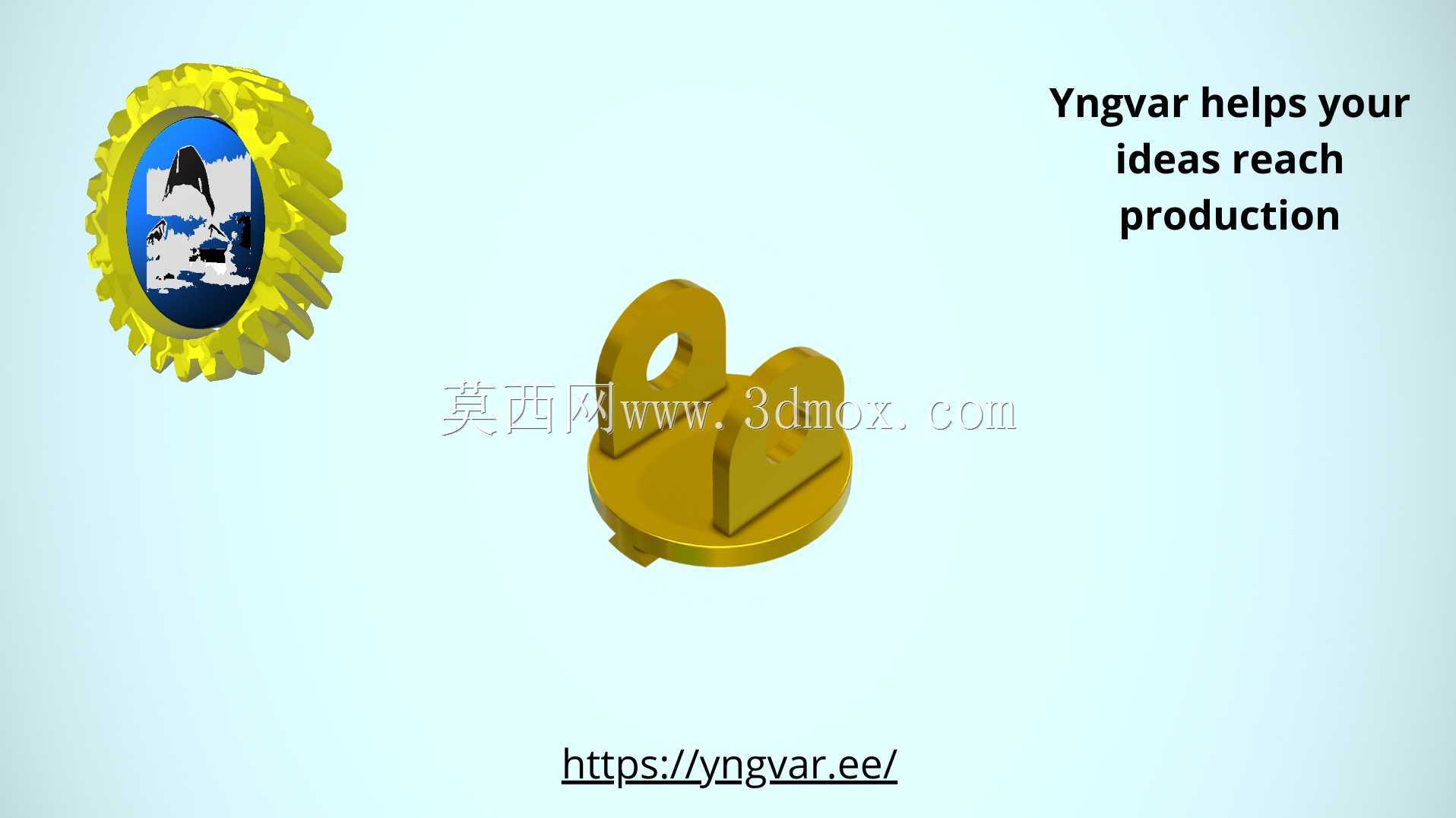

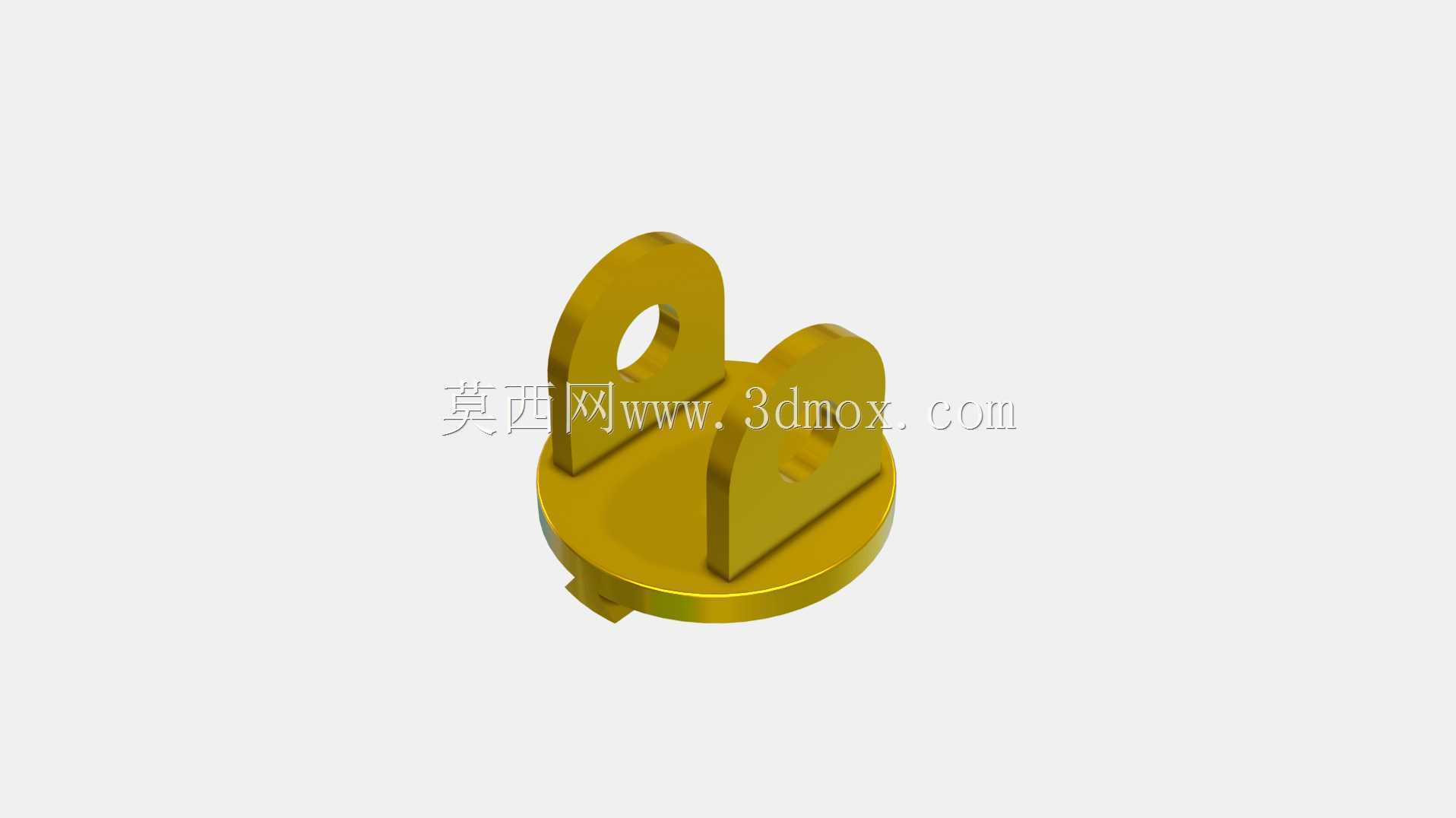

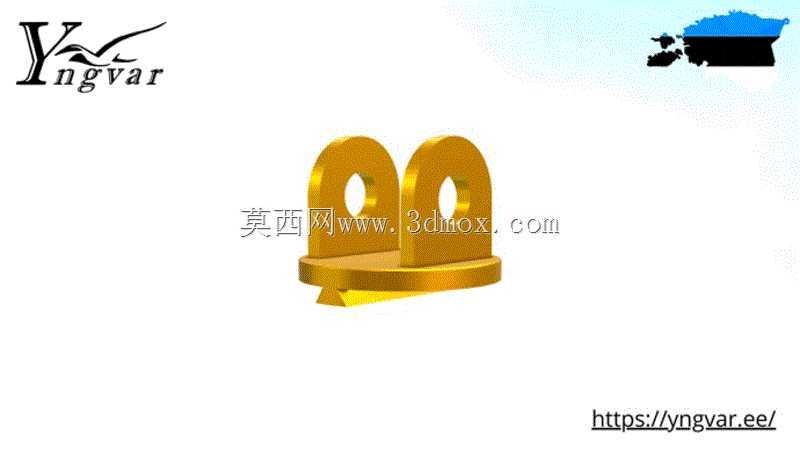

  从功能特性上看,该构件采用一体化底座加双平行立板的结构,底座为平整的矩形安装面,可通过螺栓直接固定在型材台面或者钢板工作台面上,不需要额外加工转接板;两块立板平行布置,板身上预留的同轴通孔可用于穿装销轴、导向轴或者锁紧螺杆,实现被支撑部件的铰接、转动或者滑动导向,立板与底座的连接位置做了圆弧过渡处理,能有效降低应力集中,避免长期受交变载荷时出现根部断裂的问题。构件整体采用等厚板材加工成型,没有多余的冗余结构,在保证结构强度的前提下尽可能压缩了自身重量,方便现场安装时单人搬运调整位置。

  设计这类构件的时候,首先要确认的是安装边界尺寸,底座的长宽尺寸需要匹配安装位的型材槽距或者工作台的螺孔间距,避免出现安装孔位不对中无法固定的问题;立板的高度需要根据被支撑部件的活动行程来确定,要保证被支撑件在全行程运动时不会和底座或者安装台面发生干涉;两块立板的间距需要根据被支撑部件的宽度来设置,预留0.2到0.5毫米的装配间隙,既不能间隙过大导致部件晃动,也不能间隙过小出现装配卡滞。立板上的通孔位置需要根据受力方向做壁厚校核,当通孔用于穿装承重销轴时,孔边到立板边缘的距离不能小于销轴直径的1.5倍,防止受载时孔边出现撕裂变形。底座上的安装孔采用沉头设计,安装后螺栓头不会突出底座表面,保证底座和安装面完全贴合,不会出现倾斜导致立板垂直度超差。

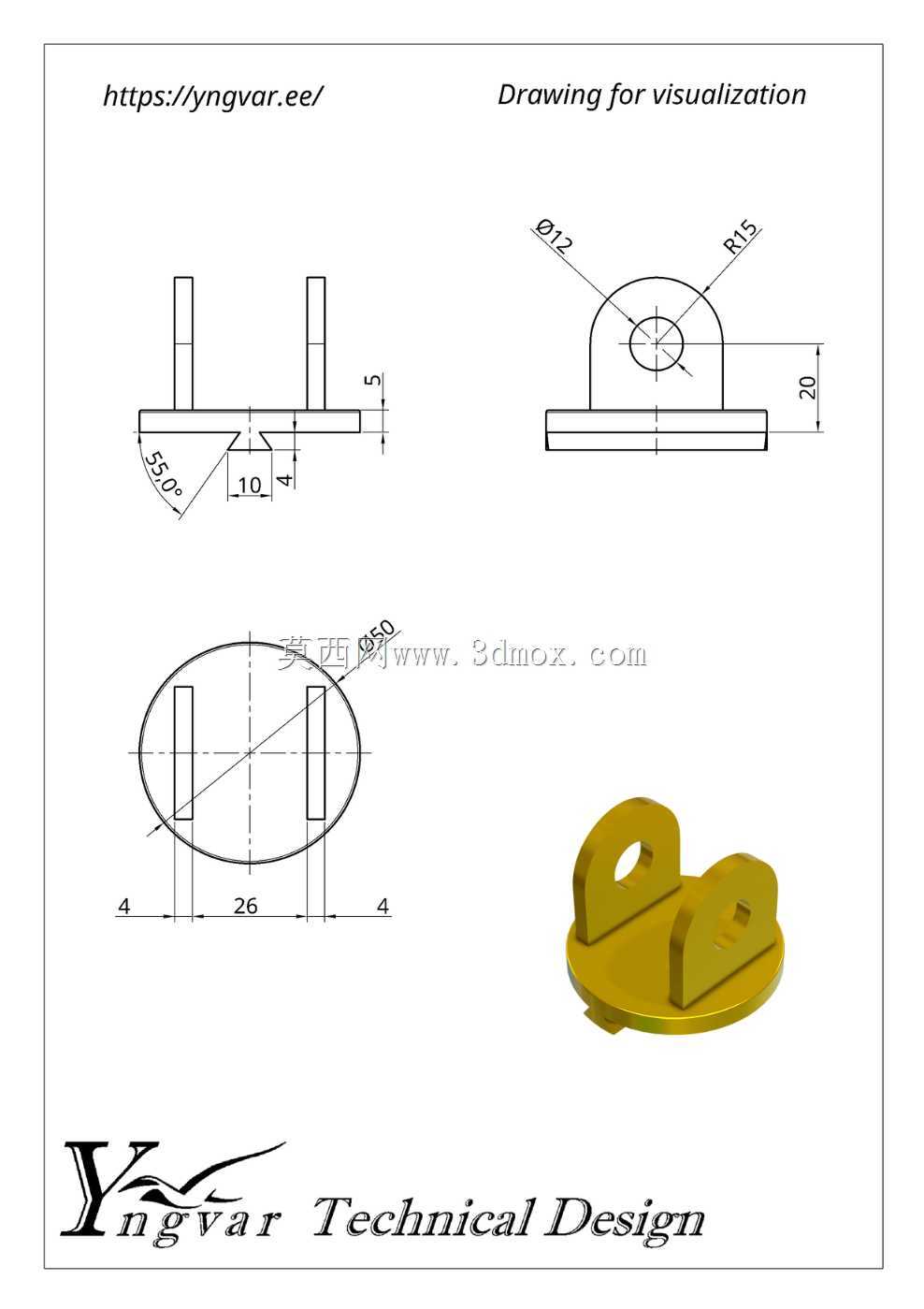

  从外形尺寸的适配性来看,这类构件的整体高度通常控制在100毫米以内,底座长度不超过80毫米,宽度不超过60毫米,属于小型支撑构件,适合在空间紧凑的设备内部安装使用。安装时需要先校准两块立板的平行度以及立板与底座的垂直度,误差控制在0.05毫米以内,避免穿装轴类零件时出现别劲的问题,加速轴和孔的磨损。如果用于有相对转动的铰接场景,立板的通孔内可以加装铜套或者直线轴承,提升耐磨性能,延长构件的使用寿命;如果用于固定支撑场景,也可以在孔内加工内螺纹,直接通过螺杆锁紧被固定部件,不需要额外配置螺母。在表面处理上,这类构件通常做阳极氧化或者镀锌处理,提升防锈能力,适配车间多油污、多粉尘的使用环境,日常维护只需要定期擦拭表面积攒的切屑和油污即可,不需要特殊的保养操作。

  在实际建模过程中,这类构件需要重点关注过渡圆角的处理,立板和底座连接的位置如果直接做直角连接,不仅加工时容易出现应力集中,在3D打印验证或者小批量钣金加工时,直角位置也容易出现变形或者开裂,做R3到R5的圆角过渡,既能提升结构强度,也能降低加工难度。另外立板的顶部可以做小倒角处理,去除加工毛刺,避免安装时划伤操作人员。底座的安装孔位需要和常用的铝型材规格适配,比如适配2020、3030型材的孔距,不需要额外打孔就能直接安装,提升构件的通用适配性。
