异形曲面承托式蓝色塑料结构件

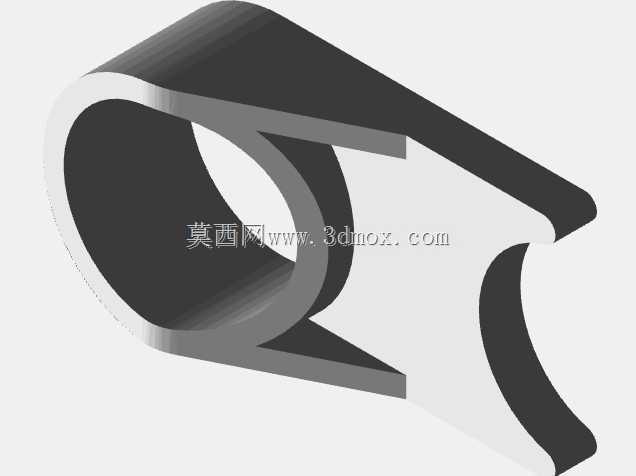

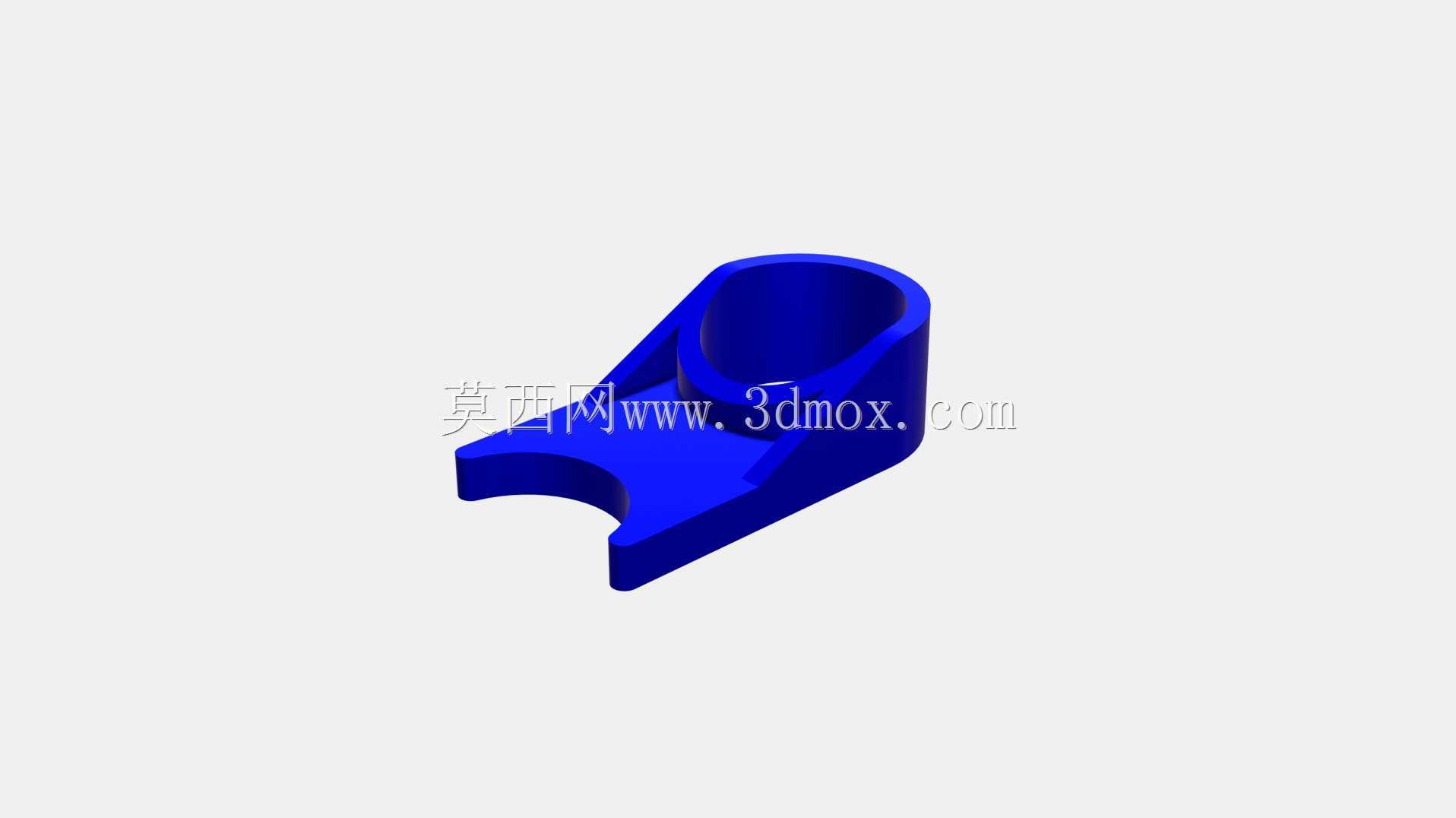

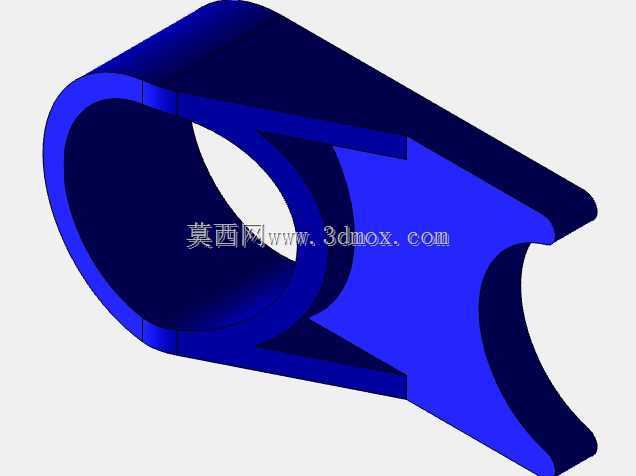

　　该结构件采用一体化曲面成型设计，主体为带半圆弧承托槽的块状基座，前端延伸出带弧形缺口的平板安装段，整体无拼接缝隙，适合通过增材制造工艺一次加工成型，无需后续组装工序。从实际应用场景来看，这类构件常作为小型设备的管线固定座、操作手柄基座或者轻载工位的定位托块使用，半圆弧槽可适配直径匹配的圆杆、管线或者柱状功能部件，前端缺口可避让安装面的凸起结构，避免装配时出现干涉问题。设计阶段优先考虑了安装边界的适配性，基座底部为平整贴合面，可直接通过胶粘、卡扣或者小规格螺丝固定在设备壳体、工作台架的平面区域，整体外轮廓无尖锐棱角，所有过渡位置均做了圆角处理，既避免应力集中导致的构件断裂，也能防止装配调试过程中划伤操作人员。

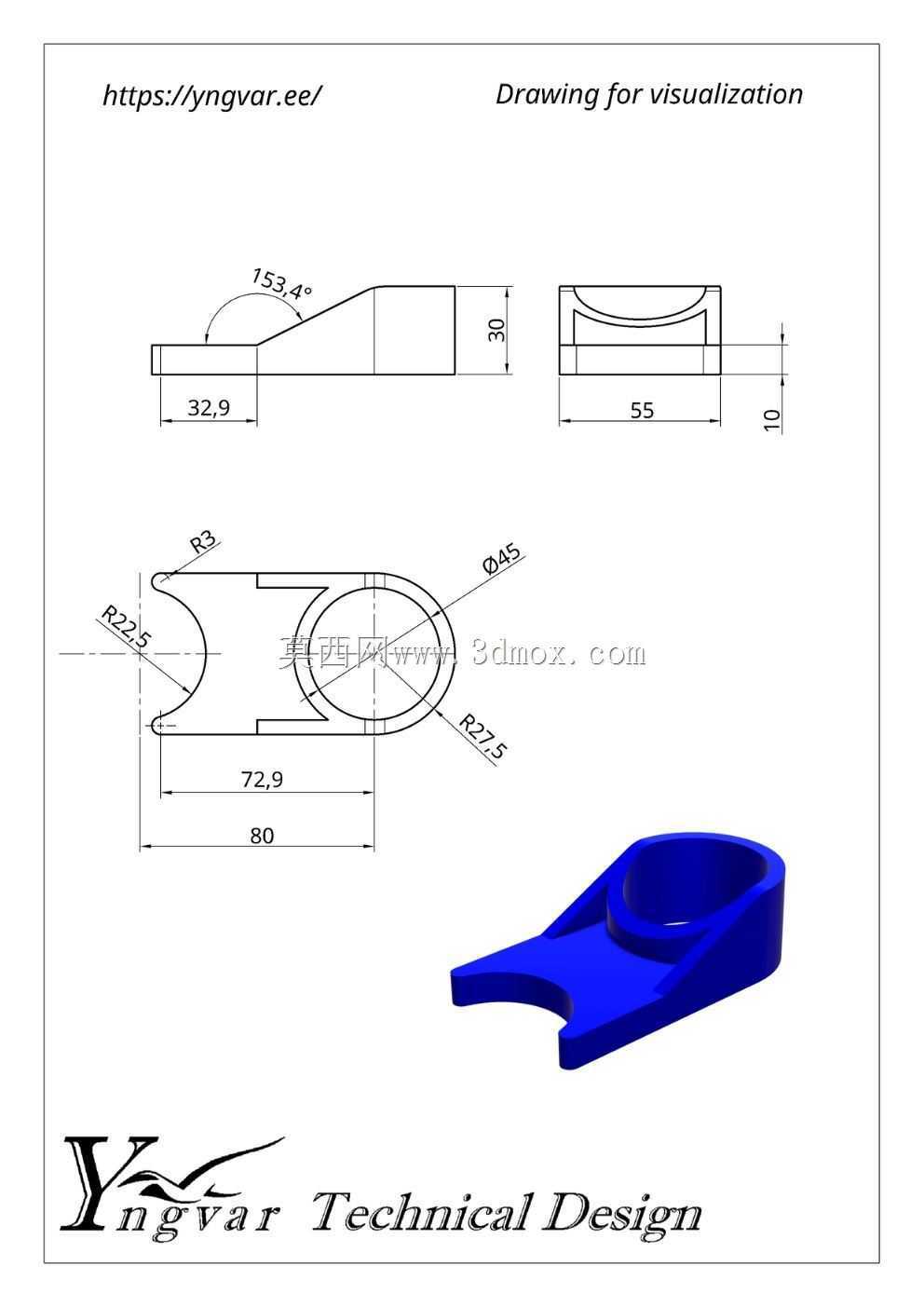

　　承托槽的内壁做了微弧收边处理，当柱状部件嵌入槽内后，可通过槽口的微缩结构实现初步卡紧，无需额外紧固件即可完成临时定位，方便后续的调试或者永久固定工序。前端延伸段的弧形缺口并非随意设计，其弧度匹配常见的M3、M4规格螺丝头部的外接圆尺寸，安装时可直接将缺口卡入已预拧的螺丝杆部，滑动到位后拧紧螺丝即可完成固定，相比全孔位安装方式，能减少对位调整的时间，适合小批量设备的快速装配场景。构件的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了足够的结构强度，在承受5kg以内的径向载荷时不会出现明显形变，也避免了壁厚不均导致的3D打印过程中翘曲、缩痕等工艺缺陷。

　　从结构受力角度分析，承托槽与基座的连接位置做了加厚过渡处理，该位置为主要受力点，当承托槽内的部件受到向下的压力时，加厚区域可分散应力，避免连接处出现开裂问题。基座的侧面做了内凹的防滑纹理区域，当需要手动调整构件位置时，手指接触该区域可增加摩擦力，方便微调安装位置。这类结构件在轻工自动化设备、小型实验装置、桌面型工具的改造场景中应用较多，比如桌面3D打印机的线材导向座、小型检测设备的探头固定托、手持工具的手柄连接座等场景都可适配，无需额外加工定制，可直接通过调整安装位置满足不同的定位需求。

　　设计过程中没有设置多余的装饰性结构，所有曲面和缺口都具备实际功能，整体外形紧凑，占用安装空间小，在狭小的设备内部空间也能完成装配，不会与周边的线路、其他构件产生空间冲突。构件的蓝色外观并非仅为装饰，在设备内部装配时，醒目的蓝色可方便运维人员快速识别该构件的位置，排查故障时能快速找到对应的固定点位，提升设备维护的效率。从安装兼容性来看，底部平整面可适配金属、塑料、木质等多种材质的安装基面，只要基面平面度误差不超过0.2mm，即可实现稳定贴合，不会出现晃动问题。承托槽的内径公差控制在±0.1mm范围内，可与适配直径的标准圆管、光杆实现间隙配合，装配后不会出现过松晃荡或者过紧无法装入的问题。
