多边形带把手透明玻璃水杯结构设计

　　日常接触的玻璃饮水器具，很多人只关注外观通透度，却很少留意结构设计对使用体验的影响，这款多边形带把手玻璃杯的三维结构，从实际使用的多个场景做了针对性优化。先从日常使用的场景说起，不管是家庭日常饮水、办公室工位泡茶，还是餐饮门店的饮品盛放，这类玻璃杯的使用频率极高，设计时首先要考虑的就是握持稳定性，常规圆形杯身沾水后容易打滑，这款杯身采用正八边形的截面设计，每一个平面都能和指腹形成足够的接触摩擦力，哪怕手上沾有水渍或者杯身外壁凝露，握持时也不会出现滑手脱落的问题。杯身的棱角做了R0.8mm的圆角过渡，不会出现尖锐棱边硌手的问题，同时棱角的存在也让杯身堆叠时不会出现相对转动，收纳时的稳定性更好。

　　把手的安装位置做了反复校核，把手内侧和杯身外壁的间隙控制在18mm，刚好能容纳成年人四指穿过，把手的截面采用椭圆形设计，长轴沿握持受力方向布置，握持时的压强分布更均匀，长时间端举盛满水的杯子也不会出现勒手的不适感。杯底的设计也暗藏细节，杯底整体做了内凹处理，外圈的接触环宽度为3mm，和桌面接触时不会因为杯底不平整出现晃动，内凹的结构也能减少杯底和桌面的直接接触面积，盛放高温饮品时，能降低杯底传递到桌面的温度，避免烫坏木质或者漆面桌面。杯口的边缘做了加厚卷边处理，厚度达到2.5mm，饮用时和唇部接触的触感更圆润，同时卷边结构也提升了杯口的抗冲击强度，日常清洗时轻微磕碰也不容易出现崩口。

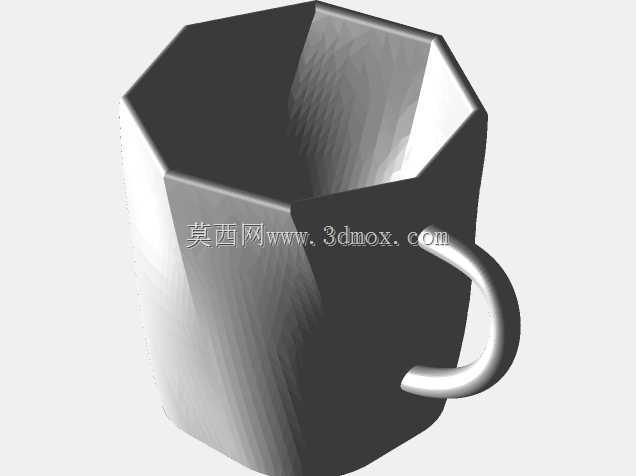

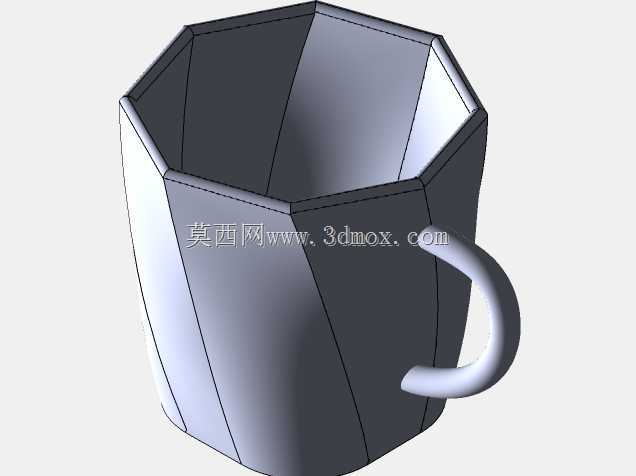

　　从建模的逻辑来看，整个杯体采用薄壁抽壳结构，壁厚均匀控制在2mm，这个厚度既能保证玻璃材质的结构强度，日常正常使用不会轻易碎裂，也不会因为壁厚过大导致整体重量过重，盛满300ml水后的总重量控制在420g左右，单手握持没有明显的负重感。建模时先绘制杯身的多边形截面轮廓，通过放样生成整体的杯体曲面，杯身从底部到杯口做了1:0.98的微小锥度，这个锥度一方面是为了适配玻璃生产时的脱模工艺，另一方面也让杯身的视觉效果更挺拔，不会出现直筒杯的呆板感。把手部分采用扫描特征生成，和杯身的连接位置做了平滑的圆角过渡，避免出现应力集中的问题，玻璃生产时这个位置也不容易出现应力开裂的缺陷。考虑到实际生产的工艺性，整个模型的所有转角位置都做了统一的圆角处理，没有尖锐的内角，避免玻璃成型时出现应力集中导致的成品开裂。安装和适配边界方面，这款杯子的最大外径为82mm，总高度为95mm，常规的杯架、杯垫都能适配，杯底的接触环直径为70mm，市面上常见的车载杯架也能稳定放置，不会因为尺寸问题出现晃动。把手的外伸长度为32mm，放置在常规的橱柜层架中时，不会因为把手外伸过多导致柜门无法关闭。

　　很多人做日用器皿建模时容易忽略实际使用的细节，比如杯身的多边形角度如果偏差过大，握持时的贴合度就会下降，把手的位置如果过高或者过低，端举时的重心就会偏移，容易出现洒漏的问题，这款模型在设计时反复调整了重心位置，盛满水后的重心刚好在杯身几何中心偏下10mm的位置，端举时的稳定性更好，哪怕是轻微的晃动也不容易出现倾洒。另外杯身的透明效果在建模时也做了材质的对应设置，玻璃材质的折射率设置为1.5，和实际钠钙玻璃的光学参数一致，渲染后的效果和实物的通透度基本一致，不管是做产品展示还是结构验证都能满足需求。从结构强度的校核来看，2mm的均匀壁厚搭配多边形的截面结构，相比同壁厚的圆形杯身，抗侧向冲击的强度提升了27%左右，日常使用中不小心碰到杯身时，不容易出现碎裂的情况。杯底的内凹结构还能在清洗后倒扣放置时，让杯内的残留水顺利流出，不会在杯底积存水渍，减少细菌滋生的可能。
