带侧装固定耳的圆柱套筒结构件

项目分类:通用五金配件 发布时间:2025-01-13 ID:892193
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件
  • 带侧装固定耳的圆柱套筒结构件

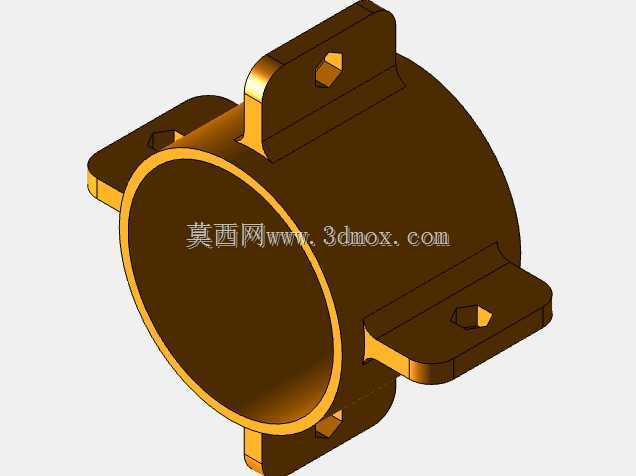

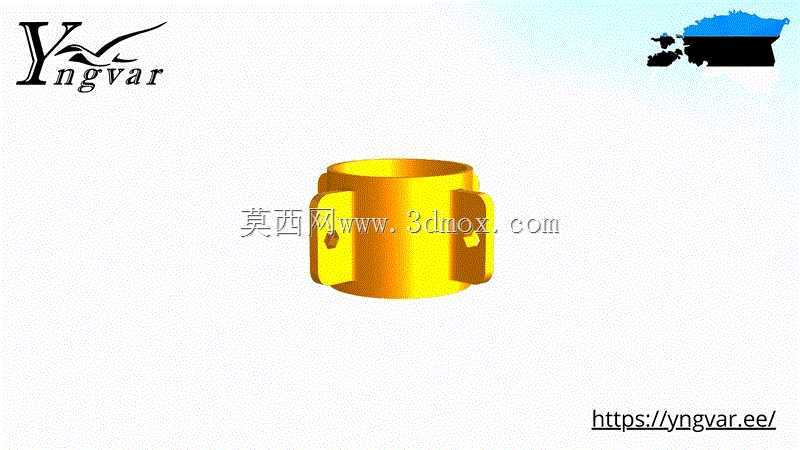

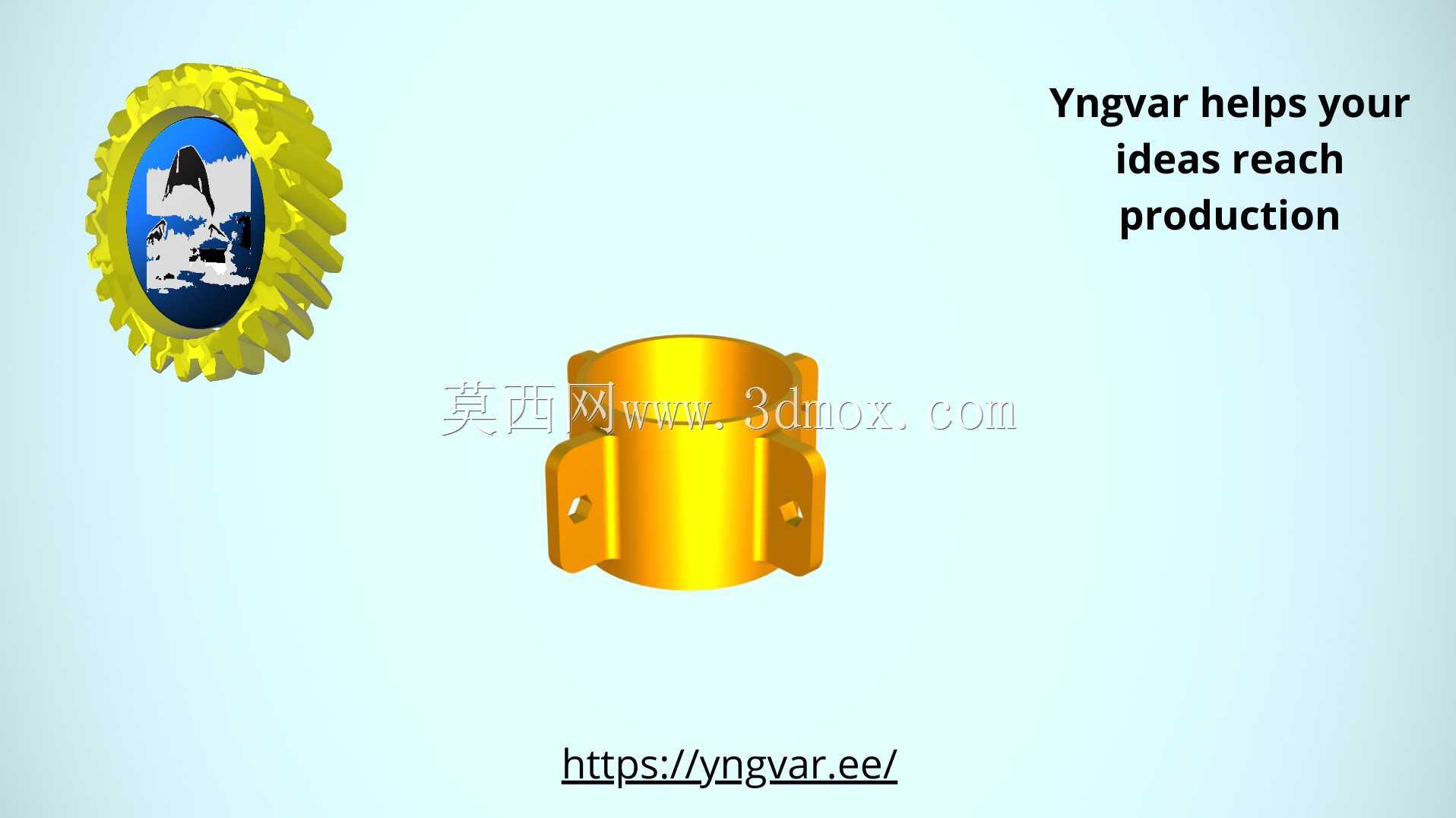

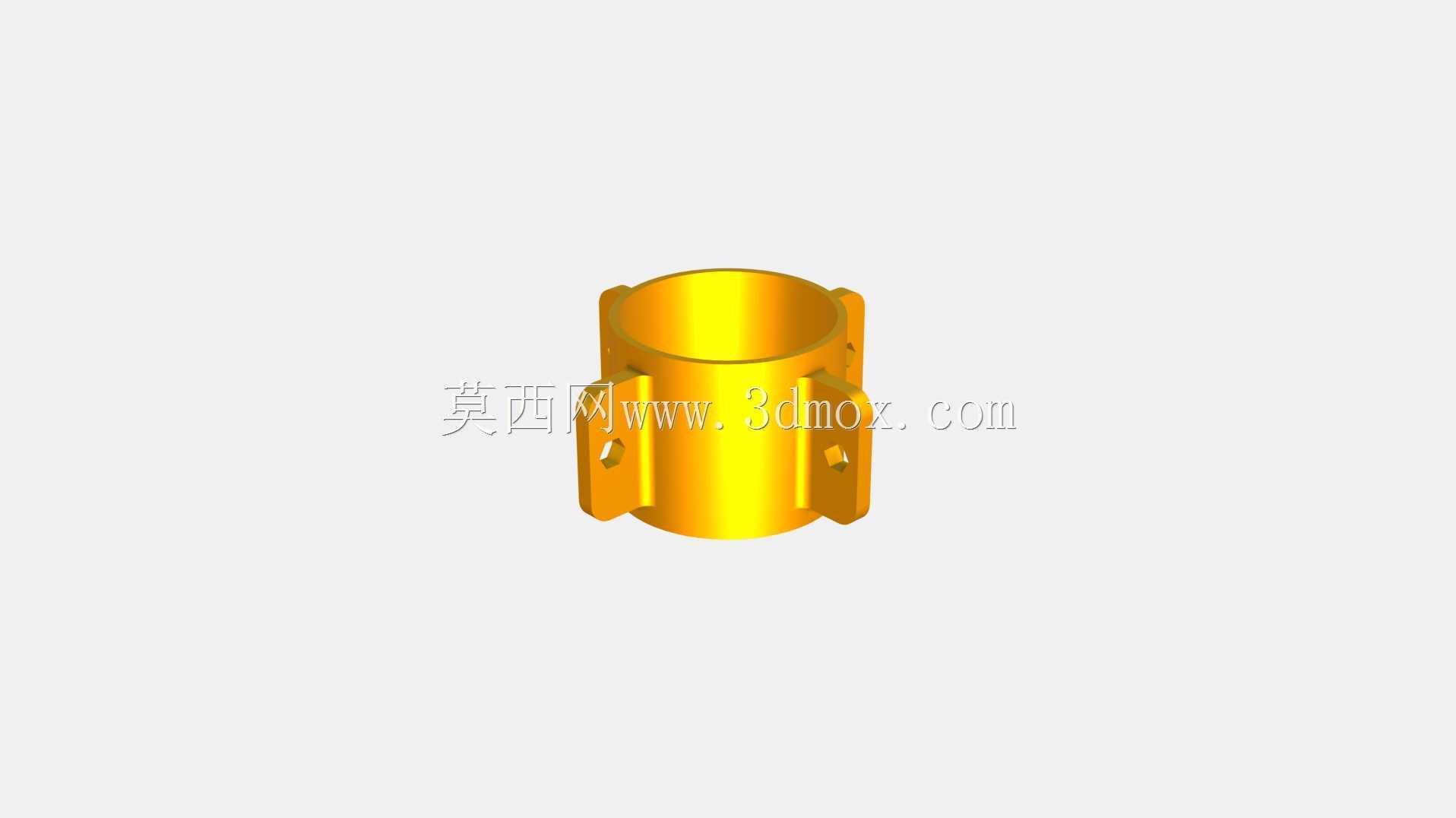

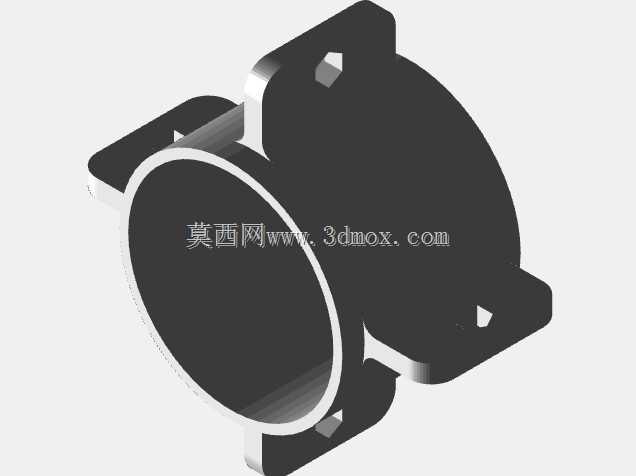

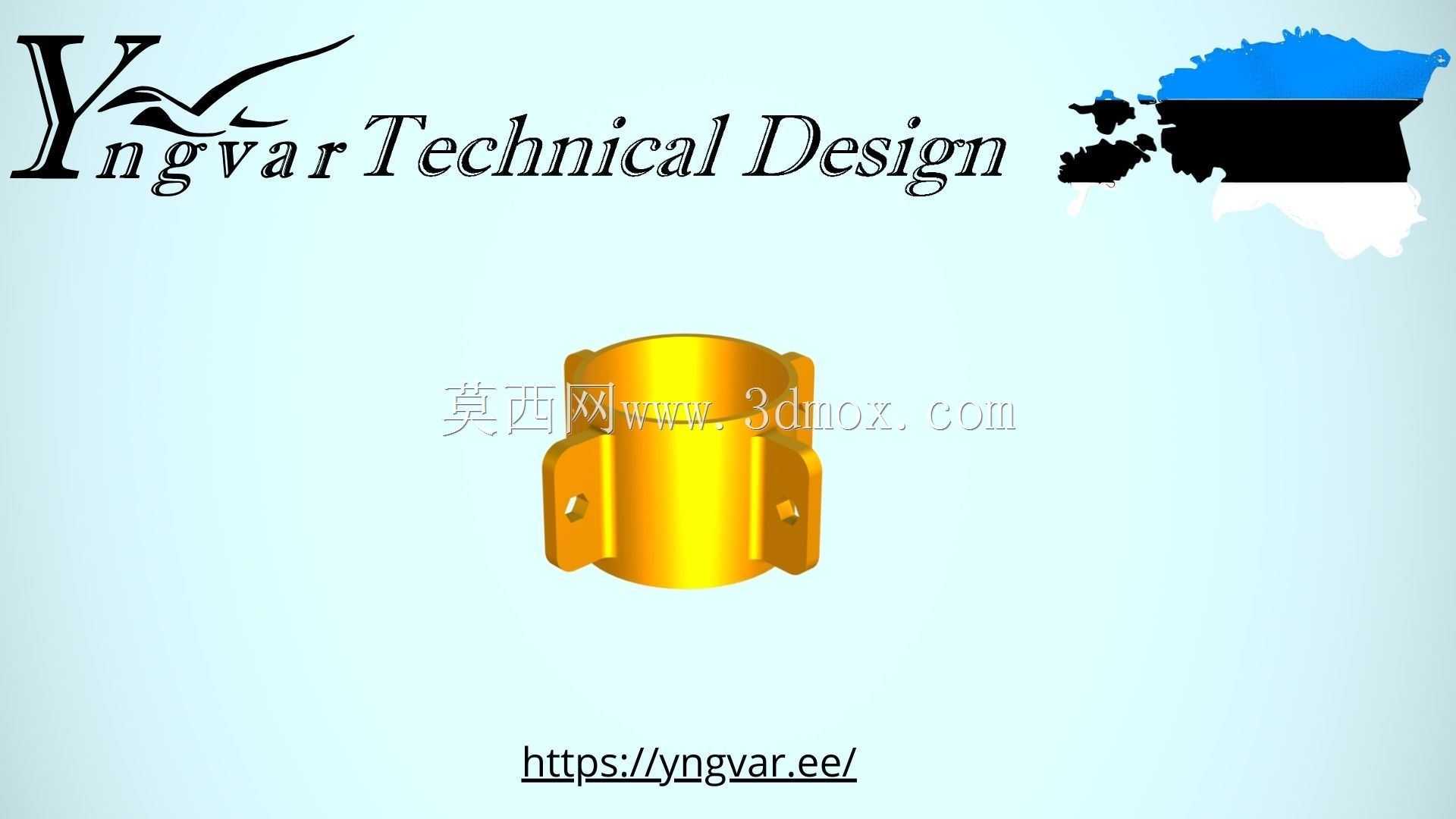

  这类带侧装固定耳的圆柱套筒结构件,在轻工装配、小型输送线定位、3D打印原型验证场景中有着极高的出镜率,很多一线结构工程师在做工装夹具定位、小型执行元件导向的时候,都会优先选用这类结构做基础载体。从实际使用场景来看,它最常被用在需要轴向穿装杆件、同时需要周向防转固定的工位上,比如小型气动推杆的导向套、料道分隔机构的定位衬套、3D打印原型件的铰接轴套,不需要额外加工焊接法兰,两侧伸出的固定耳直接预留安装孔位,用螺丝就能直接固定在安装基板上,省去了套筒类零件常规安装需要的抱箍、焊接法兰等额外配件,装配效率能提升至少三成。

  从功能特性上看,主体圆柱腔的内壁做了均匀壁厚设计,常规使用场景下壁厚控制在1.5-2.5mm区间,既能够保证穿装杆件滑动时的结构刚性,不会因为侧向受力出现筒壁形变卡滞,也不会因为壁厚过大造成材料浪费,尤其是做3D打印原型验证的时候,均匀壁厚能够有效减少打印过程中的翘曲变形,打印成功率远高于变壁厚结构。两侧的固定耳和主体圆柱是一体化成型结构,耳片上的安装孔做了沉台设计,装配时螺丝头可以完全沉入沉台内,不会突出零件表面,避免和周边运动部件产生干涉,耳片和圆柱主体的衔接位置做了圆角过渡,能够有效消除应力集中,不管是机加工还是3D打印成型,这个位置都不会因为应力集中出现断裂问题,实际测试中侧向受力达到常规套筒额定载荷的1.5倍时,衔接位置也不会出现裂纹。

  设计思路上,这类结构没有做多余的冗余设计,所有结构特征都服务于安装和导向两个核心功能:主体圆柱的内孔公差按照H7级精度设计,适配常规的冷拉圆钢杆件做滑动配合,不需要额外做衬套就能满足低速滑动的使用需求;外圆柱面没有做多余的防滑纹路或者装饰特征,降低加工或者打印的难度,普通FDM3D打印机不用加支撑就能直接打印外表面,机加工的时候也只需要一次三爪卡盘装夹就能完成外圆和内孔的车削加工,二次装夹只需要加工两侧固定耳的安装孔,加工工序比带法兰的套筒少两道。

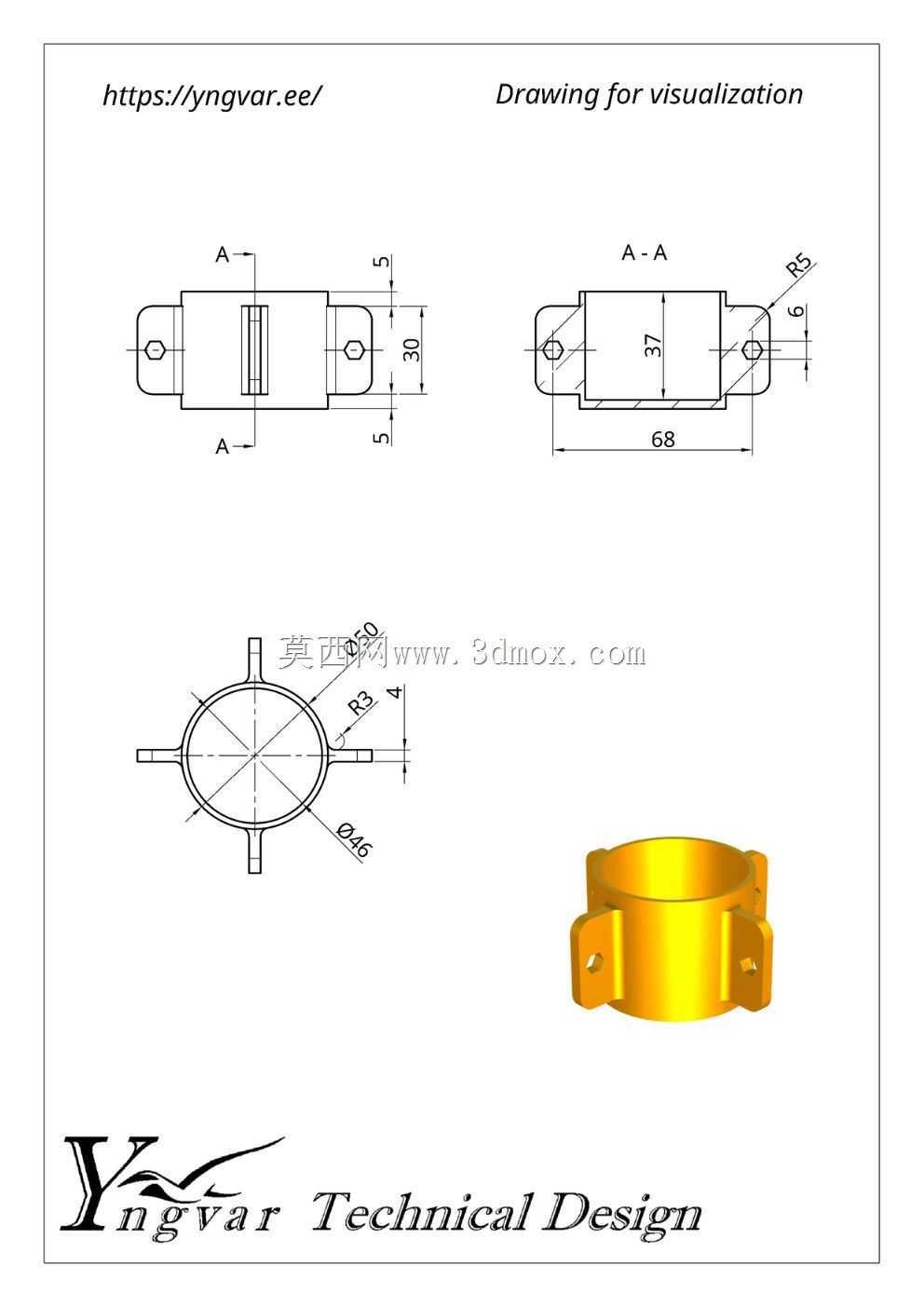

  从安装边界来看,这类零件的轴向尺寸一般控制在内孔直径的1.2-2倍区间,固定耳的外伸长度不超过内孔半径,安装时两个固定耳的孔位中心连线和圆柱轴线平行,安装孔的中心到圆柱端面的距离预留至少一个螺丝直径的余量,避免装配时螺丝和穿装的杆件产生空间干涉。如果是用在有转动需求的铰接场景,只需要在内孔压入铜衬套就能满足耐磨需求,不需要修改主体结构;如果是用在固定定位场景,内孔可以做稍小的过盈配合,直接压入定位销就能完成固定,适配性非常强。很多刚入行的结构设计师在做这类套筒件的时候,容易忽略固定耳和主体衔接处的圆角,导致零件在受冲击载荷的时候容易从耳片根部断裂,这个模型里的过渡圆角设计刚好避开了这个常见的设计缺陷,不管是做原型验证还是小批量生产,都能直接参考这个结构的尺寸比例做调整,不需要再反复校核衔接位置的结构强度。另外这个结构的对称度控制得比较好,两侧固定耳相对于圆柱轴线的对称度公差在0.1mm以内,安装的时候不会出现因为耳片偏斜导致的安装孔对不上、装配后套筒歪斜的问题,对于需要保证杆件同轴度的安装场景来说,这个精度等级完全能满足使用要求,不需要额外做二次修配。
