锥台带法兰基座式塑料结构件设计

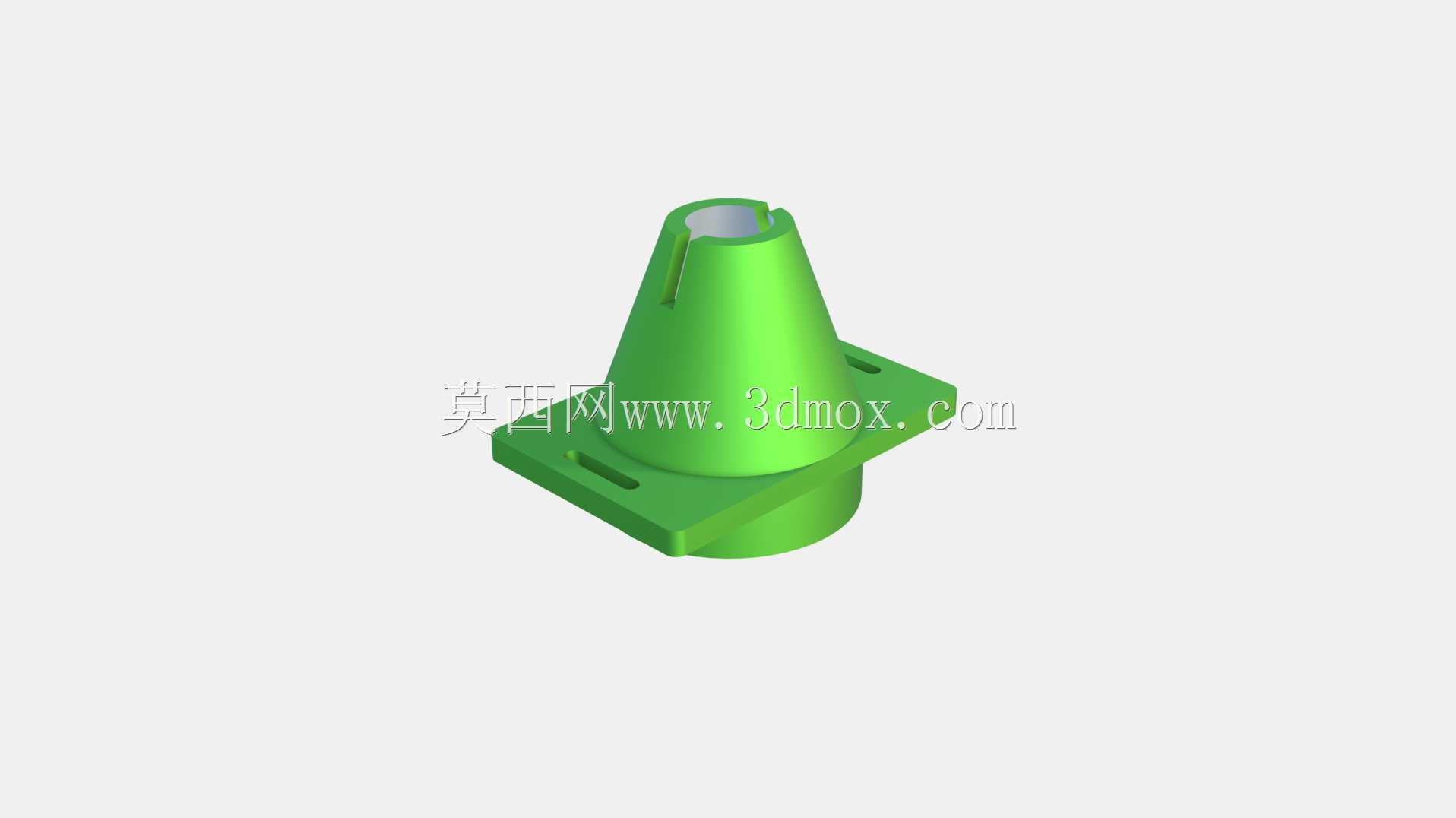

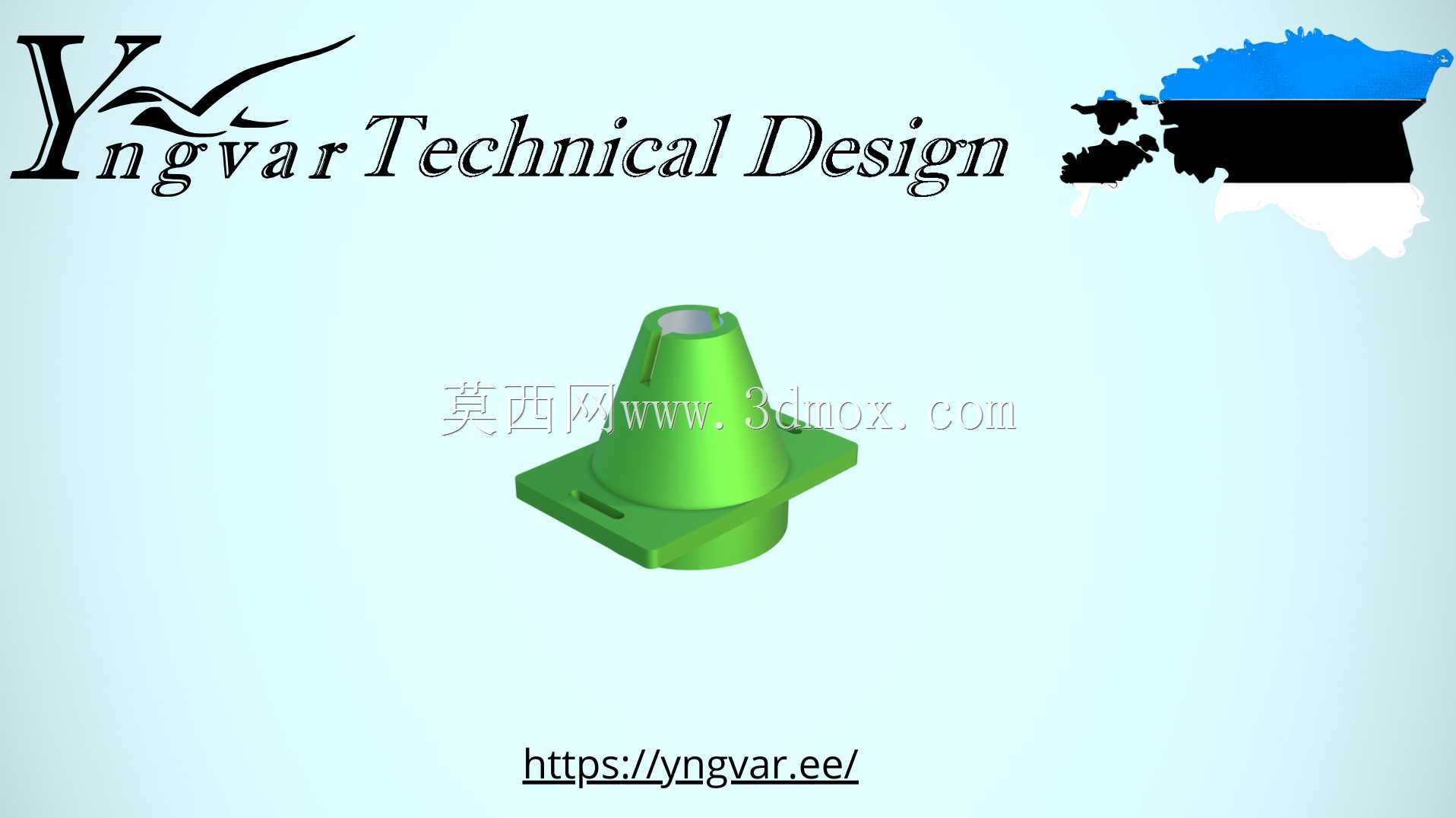

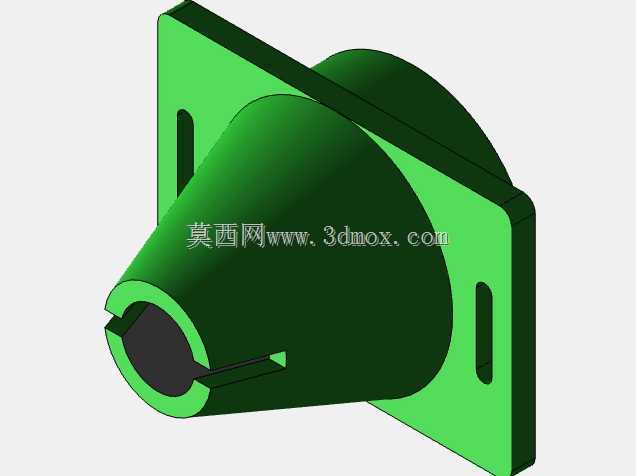

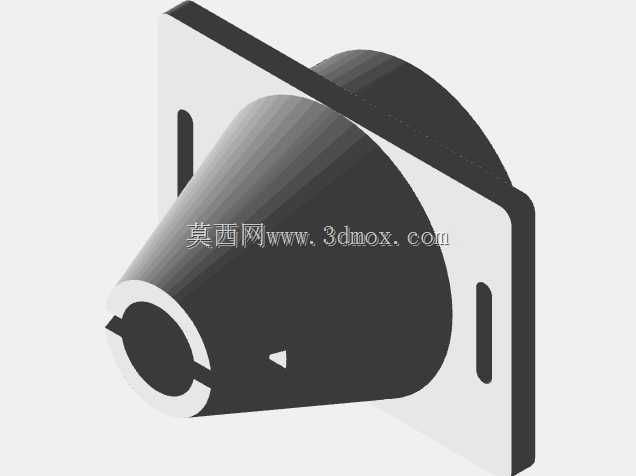

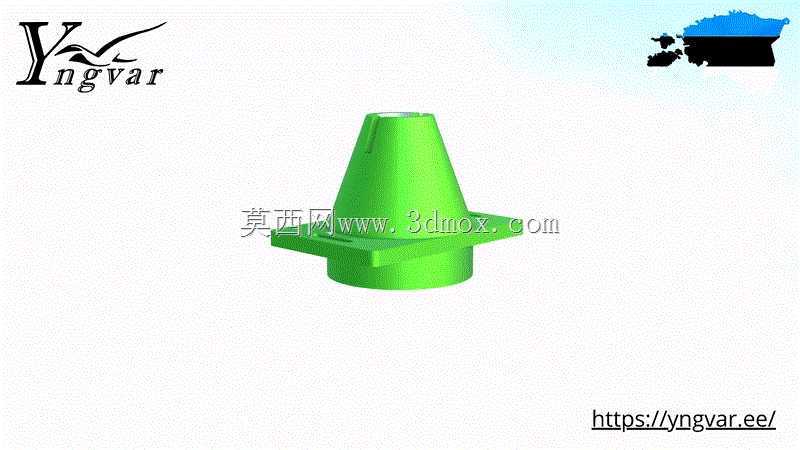

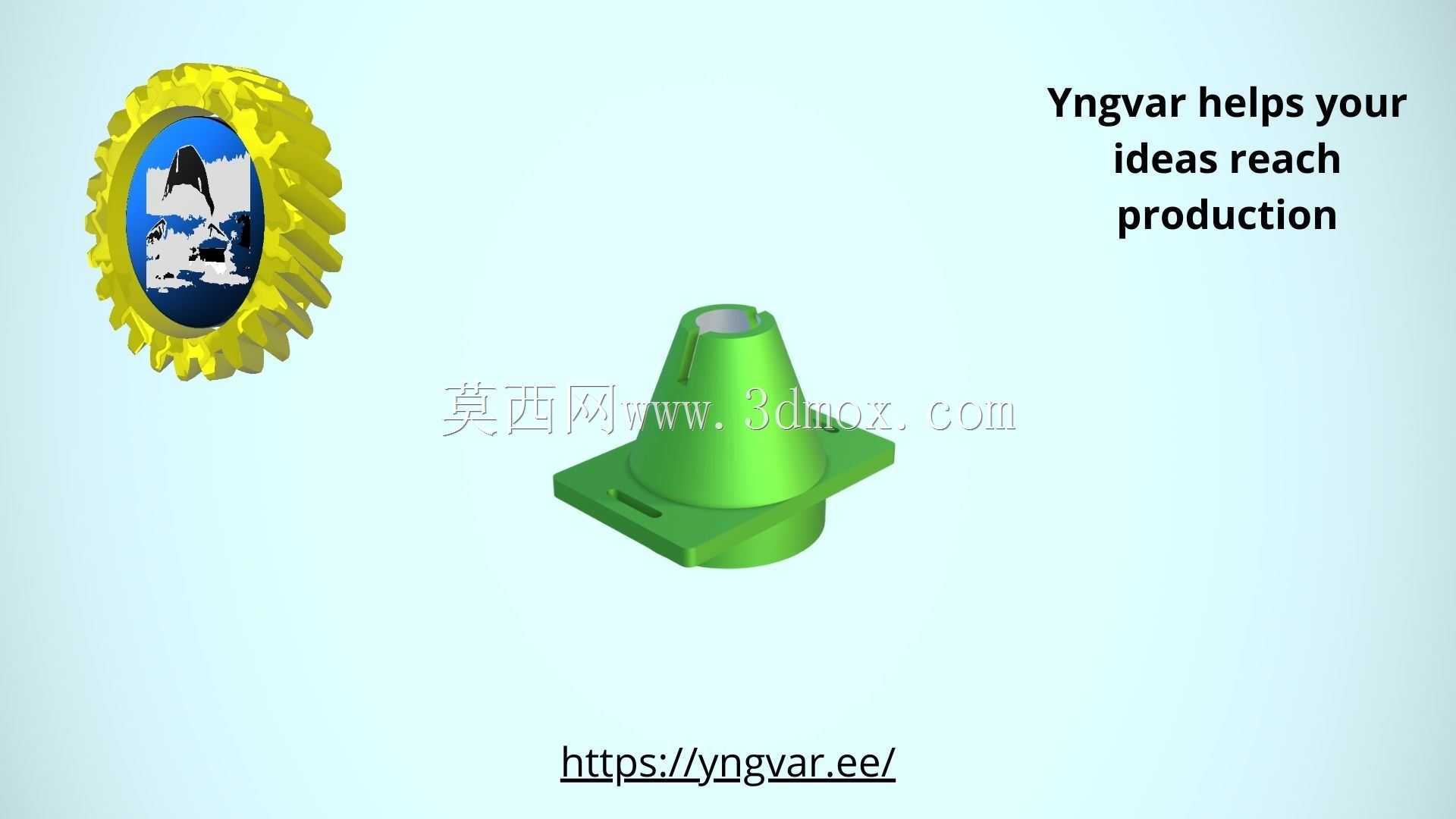

　　该结构件采用锥台主体搭配底部方形法兰的一体化构型，在实际工业场景中多作为小型设备的定位支撑座、流体管路的过渡导向接头或是工装夹具的定位衬套使用，在小型电子装配工装、低压流体输送系统、桌面级3D打印配套治具中都能见到同类结构的应用。从功能特性来看，上部锥台的锥面设计能够实现装配过程中的自动导正，当配套零件沿锥面下滑时可自动修正径向位置偏差，降低装配对位的难度，减少人工对位的时间成本；底部方形法兰相比圆形法兰拥有更好的防转特性，在安装空间受限的场景下，方形法兰的直边可与安装基座的卡槽配合，无需额外加装防转销即可限制零件周向转动，同时法兰上预留的安装位可通过螺栓或卡扣实现快速固定，安装后整体结构的抗侧向载荷能力优于同尺寸的直筒式结构。

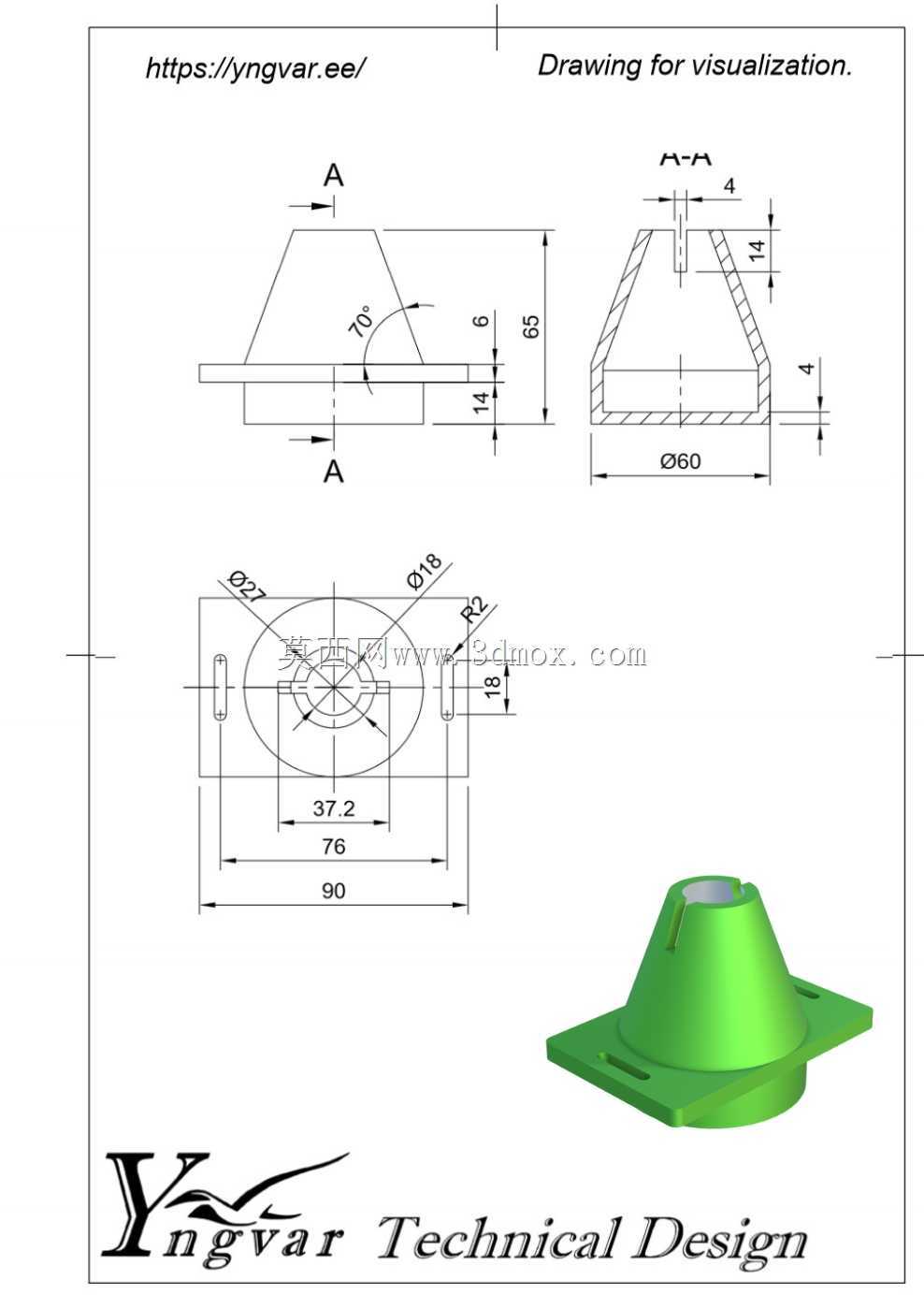

　　设计过程中优先考虑了成型工艺的可行性，整体结构采用等壁厚设计，锥台部分的壁厚与法兰部分的壁厚差值控制在15%以内，避免注塑成型过程中因壁厚不均产生缩痕、翘曲等成型缺陷，锥台与法兰的衔接位置采用大圆角过渡，既可以降低应力集中系数，提升零件受冲击载荷时的结构强度，也能够优化熔融塑料在模腔中的流动路径，减少填充过程中的熔接痕产生。外形尺寸方面，上部锥台的小端直径根据配套管路或装配轴的尺寸做适配设计，锥度选取1:10的常用导正锥度，既保证足够的导正行程，也不会因锥度过大导致装配后配合间隙过大；底部方形法兰的边长比锥台大端直径大出40%左右，保证安装后法兰与安装面有足够的接触面积，降低接触面的压应力，避免长期受压后法兰边缘出现压溃变形，法兰厚度根据整体承载需求设定为锥台壁厚的1.5倍，保证螺栓锁紧时法兰不会出现弯曲变形。

　　安装边界上需要注意，安装基座的表面平面度需控制在0.1mm以内，避免法兰安装后出现局部悬空，导致受力时应力集中在悬空位置引发断裂；法兰安装孔的位置度公差需控制在0.2mm以内，保证装配时螺栓能够顺利穿入，不会出现强行装配导致的零件内应力残留；若该零件作为流体接头使用，锥台外表面需根据密封要求选择对应的粗糙度等级，采用橡胶密封圈密封时粗糙度控制在Ra1.6即可，若采用锥面硬密封则需将粗糙度提升至Ra0.8以下，同时锥面的锥度公差需控制在±0.5°以内，保证配合面的接触面积满足密封要求。

　　在实际选型应用中，若用于有耐腐蚀需求的场景，可选用PP或PVDF材质加工，若用于有结构强度要求的工装场景，可选用ABS或尼龙加纤材质，不同材质的收缩率差异在建模阶段就需要提前纳入考量，根据选定材质的成型收缩率对模型尺寸做对应补偿，避免成型后尺寸超出公差范围。该结构的一体化设计减少了装配环节的零件数量，相比传统的分体式锥座加法兰的组合结构，省去了两者之间的连接固定工序，也消除了连接位置松动的风险，在批量应用场景下能够有效降低整体的生产和装配成本。
